- Page 1 VISUALTECH MÓDULO DE CONTROL 600011 MODULE OF CONTROL 600011 Bringing people together...
- Page 2 Bringing people together Índice Descripción ............................ 1 Características ..........................1 Conexión ............................2 Llamada a vivienda......................... 3 Configuración ..........................3 Configuración placa de teclado, menú AJUSTES ................4 Ejemplos de instalación, AUDIO 3H....................5 Ejemplos de instalación, VIDEO 5H ....................6 Codificación de viviendas, PLACA DE PULSADORES..............

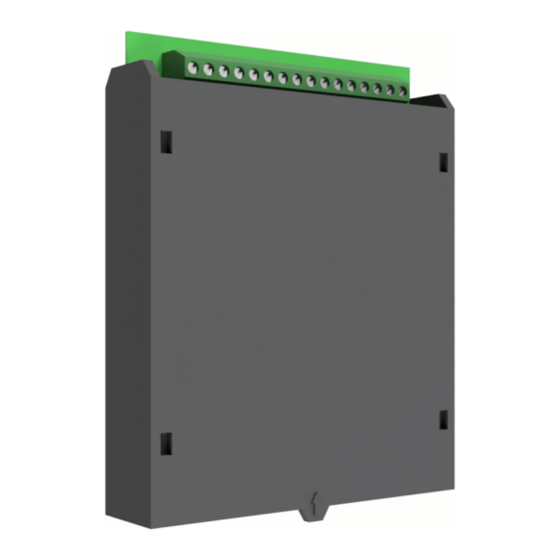

- Page 3 Incorpora gestión de tiempos de apertura, códigos de acceso, etc... Module of control for Auta digital systems. Compatible with VISUALTECH AUDIO 3W and VISUALTECH VIDEO 5W installations. It allows the management of panels with up to 66 buttons and panels with keyboard + display with up to 16.000 users.
- Page 4 Bringing people together Conexión Connection PLACA DE PULSADORES PUSH-BUTTONS PANEL AUDIO VIDEO T 1R 2R L2 L1 AUDIO, APERTURA FILAS AUDIO, OPENING FILES VIDEO NO-COAX COAXLESS VIDEO COLUMNAS ROWS FILAS COLUMNAS FILES ROWS PLACA DE TECLADO KEYPAD PANEL AUDIO VIDEO T 1R 2R L2 L1 T 1R 2R L2 L1 AUDIO, APERTURA...
- Page 5 Bringing people together Llamada a vivienda Call to flat ▶ Llamada desde una placa de pulsadores Call from a push-button panel Al pulsar escucharemos un sonido continuo de confirmación. Todavía NO se estará efectuando la llamada a la vivienda. Pressing will hear a continuous confirmation sound. The call to the flat will NOT be made yet.
- Page 6 Bringing people together PLACA DE TECLADO ó TECLADO MINI (730165) KEYPAD PANEL or KEYPAD MINI (730165) ▶ Ajustes Settings Siguiente menú Next menu Validar_Cambiar Validate_Change Selección de idioma CASTELLANO_INGLÉS IDIOMA - LANGUAGE Language SPANISH_ENGLISH CASTELLANO Código de apertura 1 (101010) ( 0, desactivado) Como activar apertura CODIGO APERT.
- Page 7 Bringing people together ▶ Activación plantilla especial 67-132 Special pattern activation 67-132 Desconectar positivo del módulo de control Remove positive of the module of control Anotar el código binario existente Annotate the existing binary code Realizar un puente, con un trozo de cable, entre B+ y B- Do a bridge, with a piece of wire, between B+ and B- Colocar el código binario como se indica Set the binary code as follows...
- Page 8 Bringing people together VIDEO 5H VIDEO 5W COD. X COD. X COD. X COD. X CARGA LOAD ULTIMA PLANTA LAST FLOOR PLANTAS INTERMEDIAS INTERMEDIATE FLOORS COD. X COD. X COD. X COD. X CARGA LOAD PLANTA 1 FLOOR 1 Apertura Opening Manual de instalación VIDEO VISUALTECH 5H Installation manual VIDEO VISUALTECH 5W...
- Page 9 Bringing people together Codificación de viviendas, PULSADORES Flats codification, PUSH-BUTTONS CÓDIGOS QUE GENERA CADA PULSADOR CODES THAT GENERATES EVERY PUSH-BUTTON...
- Page 10 Bringing people together SELECCIÓN DE PULSADORES PUSH-BUTTONS SELECTION EJEMPLO 1 EXAMPLE 1 PLACA A CODIFICAR PLANTILLA DE CODIGOS PANEL TO CODIFY CODES TEMPLATE EJEMPLO 2 EXAMPLE 2 PLACAS A CODIFICAR PLANTILLA DE CODIGOS PANELS TO CODIFY CODES TEMPLATE CONVERSIÓN DE CÓDIGOS A BINARIO BINARY CODES CONVERSION COD.
- Page 11 Bringing people together TABLA DE CÓDIGOS BINARIOS BINARY CODES TABLE COD. 1 COD. 2 COD. 3 COD. 4 COD. 5 COD. 6 COD. 7 COD. 8 COD. 9 COD. 10 COD. 11 COD. 12 COD. 13 COD. 14 COD. 15 COD.
- Page 12 Guía de instalación Installation guide SECCIONES RECOMENDADAS RECOMMENDED SECTIONS ▶ Sistema, AUDIO VISUALTECH 3H System, VISUALTECH AUDIO 3W CAT 5/6/FTP AUTA par NARANJA ORANGE pair HASTA 100m SECCIONES par VERDE GREEN pair WIRING SECTIONS UP TO 100m par AZUL BLUE pair 0.22mm...
