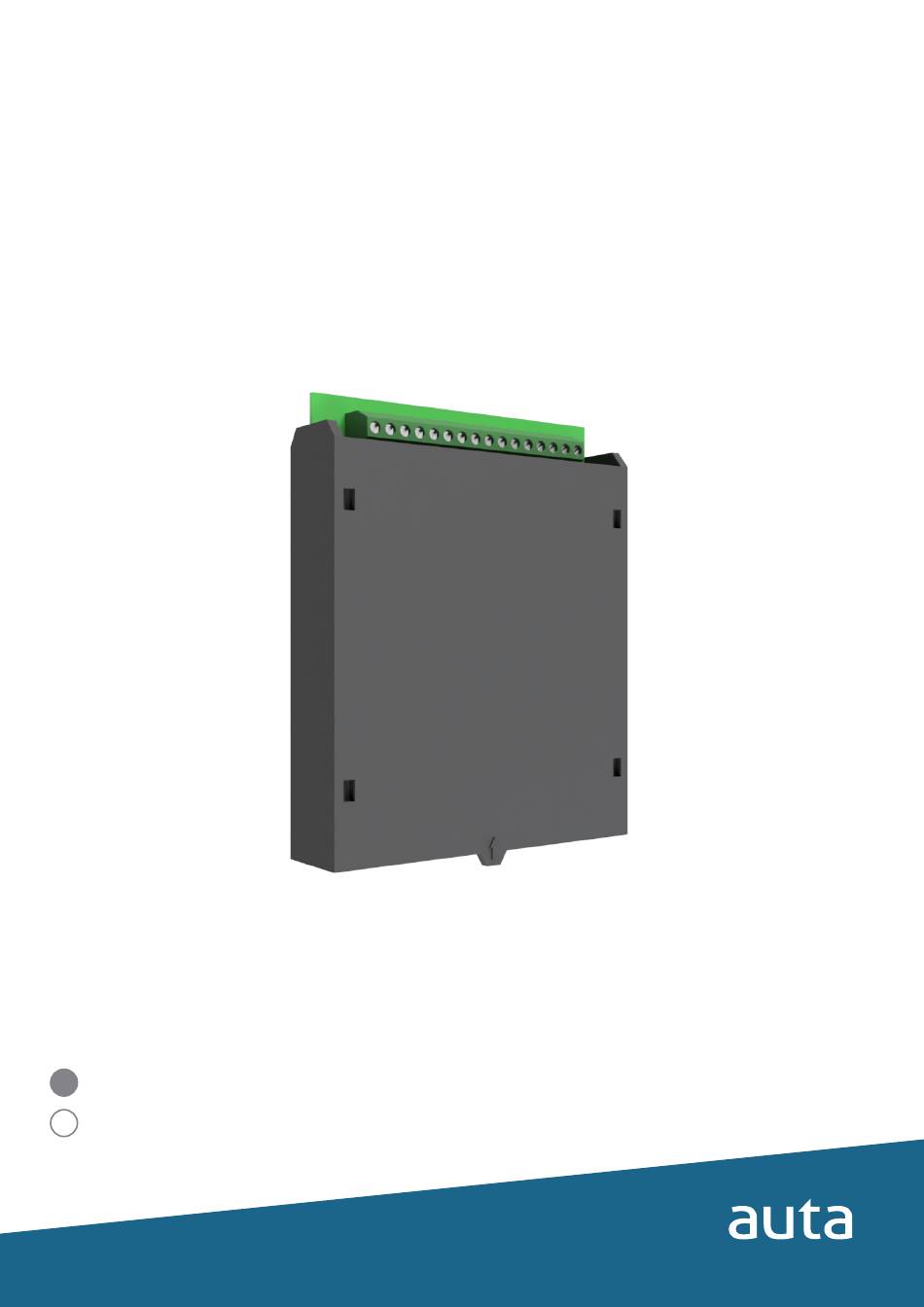

- Page 1 MÓDULO DE CONTROL 2H ALFANUMÉRICO 600020 MODULE OF CONTROL 2H ALPHANUMERIC 600020 Bringing people together...
- Page 2 Bringing people together Índice Descripción ............................ 1 Características ..........................1 Conexión ............................2 Llamada a vivienda......................... 3 Configuración placa de teclado, menú AJUSTES ................4 Configuración, Tabla ESTÁNDAR ....................5 Configuración, Tabla LARGA......................6 Codificación de viviendas, PLACA DE PULSADORES..............7, 8, 9 Ejemplo de instalación.
-
Page 3: Descripción Description

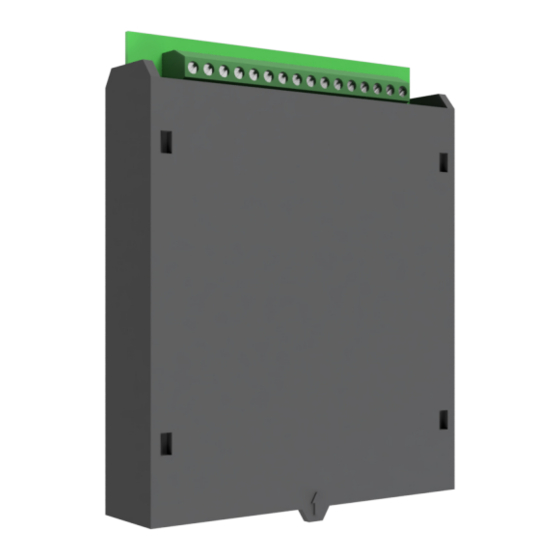

Incorpora gestión de tiempos de apertura, códigos de acceso, etc... Module of control for Auta 2W digital systems. It allows the management of mixed panels, keyboard + button (up to 12 buttons) and panels with only buttons. - Page 4 Bringing people together Conexión Connection PLACA DE TECLADO + PULSADORES KEYPAD + PUSH-BUTTONS PANEL T 1R 2R L2 L1 AUDIO VIDEO T 1R 2R L2 L1 TECLADO KEYPAD AUDIO, VIDEO, APERTURA FILAS FILES AUDIO, VIDEO, OPENING TECLADO KEYPAD COLUMNAS ROWS FILAS COLUMNAS FILES...
- Page 5 Bringing people together Llamada a vivienda Call to flat ▶ Llamada desde una placa de teclado + pulsadores Call from a keypad + push-buttons panel Presionaremos el número del piso. Presionaremos C para rectificar o cancelar una llamada en curso. We will press the number of the flat.
- Page 6 Bringing people together Ajustes Settings ▶ Menú, Ajustes (Placa Teclado o Teclado MINI) Menu, Settings (Keypad Panel or MINI Keypad) Siguiente menú Validar_Cambiar Validate_Change Next menu Selección de idioma CASTELLANO_INGLÉS IDIOMA - LANGUAGE Language SPANISH_ENGLISH CASTELLANO Código de apertura 1 (101010) ( 0, desactivado) Como activar apertura CÓDIGO APERT.
- Page 7 Bringing people together Configuración Configuration Para cualquier modificación, en caso de un sistema pulsadores, se necesitará conectar una Placa Teclado o un Teclado MINI (730165). To any modification, in case of push-buttons system, you’ll need to connect a Keypad Panel or a MINI Keypad (730165). ▶...
- Page 8 Bringing people together ▶ Códigos en binario, página 9, asignados a cada vivienda (tabla LARGA) Codes in binary, page 9, assigned to every flat (LARGE table). VIVIENDAS FLATS 39º 229 230 233 234 38º Siguiente menú Next menu 37º Validar_Cambiar Validate_Change 36º...
- Page 9 Bringing people together ▶ Códigos asignados a cada vivienda (SOLO PULSADORES) Codes assigned to every flat (ONLY PUSH-BUTTONS). Esta opción de configuración es muy versátil, el usuario puede elegir la posición que ocupan los pisos y las letras dentro de una placa o un conjunto de placas.
- Page 10 Bringing people together Códigos que genera cada pulsador Codes that generates every push-button.
- Page 11 Bringing people together TABLA DE CÓDIGOS BINARIOS BINARY CODES TABLE COD. 1 COD. 2 COD. 3 COD. 4 COD. 5 COD. 6 COD. 7 COD. 8 COD. 9 COD. 10 COD. 11 COD. 12 COD. 13 COD. 14 COD. 15 COD.
- Page 12 Bringing people together Ejemplo de instalación. AUDIO Installation example. AUDIO COD. X COD. X 753298 COD. X COD. X ULTIMA PLANTA LAST FLOOR PLANTAS INTERMEDIAS INTERMEDIATE FLOORS COD. X COD. X 753298 753298 COD. X COD. X PLANTA 1 FLOOR 1 H1H2 H2'H1' Manual de instalación AUDIO 2H...
- Page 13 Bringing people together Ejemplo de instalación. VIDEO Installation example. VIDEO COD. X COD. X COD. X COD. X 753298 ULTIMA PLANTA LAST FLOOR PLANTAS INTERMEDIAS INTERMEDIATE FLOORS COD. X COD. X COD. X COD. X 753298 753298 PLANTA 1 FLOOR 1 H1H2 H2'H1' Manual de instalación VIDEO 2H...
- Page 14 UP TO 100m MINIMUM 0.22mm H1 H2 GESTIÓN DE ABREPUERTAS DOOR OPENER MANAGEMENT GESTIÓN ABREPUERTAS 12VCA GESTIÓN ABREPUERTAS 24VCC MANAGEMENT OF 12VAC DOOR OPENER MANAGEMENT OF 24VDC DOOR OPENER H1H2 H1H2 24Vdc 12Vac 1A auta.es Bringing people together HI-837 _ V 1.0...
