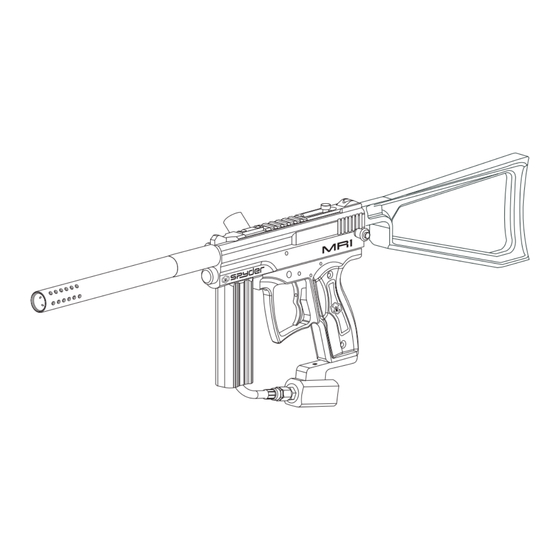

Summary of Contents for Spyder MR1
- Page 1 English Français USER MANUAL...
-
Page 2: Table Of Contents
INSTALLING / REMOVING / CO2 / COMPRESSED AIR TANK PROPER USE OF BARREL BLOCKING DEVICE VELOCITY ADJUSTMENT INCREASE / DECREASE A JAMMED PAINTBALL QUICK CLEAN / DISASSEMBLE / REASSEMBLE REAR INTERNALS 9-10 CUP SEAL REMOVAL GUIDE TROUBLESHOOTING AIR LEAKS MR1 PARTS LIST MR1 SCHEMATIC WARRANTY STATEMENT... -
Page 3: Important Safety Guidelines
Wear appropriate dress to avoid any exposure of skin to protect you when playing paintball games. • Never store a CO2 / Compressed Air Tank attached on the marker. • Transfer this User manual upon change of marker ownership. • Please visit www.spyder.tv for the latest User Manual updates.. -
Page 4: Steps To Start And Play
English 8 STEPS TO START AND PLAY IMPORTANT: Please read the Safety and Operation Guidelines before you start the 8 quick steps to Start and Play. Make sure the safety is ON Insert the barrel blocking device Put on your paintball goggles and Remove the barrel blocking device cock back the marker Install a CO2/Compressed air tank... -
Page 5: Recommended Paintball Safety Gear
RECOMMENDED PAINTBALL SAFETY GEAR Cap or Hood NEVER look down the barrel with or without your paintball goggles Paintball Goggles NEVER look down the barrel of a Neck Protector loaded or unloaded marker. Paintball Jersey WARNING: UNSAFE w/ Body Armor under NEVER shoot or point your... -
Page 6: Co2 / Compressed Air Tank Warnings
English CO2 / COMPRESSED AIR TANK WARNINGS REMOVING A CO2 / COMPRESSED AIR TANK Firmly unscrew the CO2 / Compressed Air Tank by turning the tank counter-clockwise until it comes out of the C/A Adapter. HELPFUL TIP: After firing the marker, you should ALWAYS remove the CO2 / Compressed Air Tank before storing. -
Page 7: A Jammed Paintball
English Quick Clean Disassemble VELOCITY ADJUSTMENT INCREASE / DECREASE CONT. Lift upward on the Top Cocking knob. This will allow the Venturi Bolt sliding from the rear of the Receiver. WARNING HELPFUL TIP: With the Venturi Bolt removed out of the Receiver, this allows easy access to clean with a squeegee. •... -
Page 8: Cup Seal Removal Guide
English CUP SEAL REMOVAL TROUBLESHOOTING One ore more of the following may cause recocking related issues: REC003 • Need lubrication on the following O-ring (#ORG001) (See Disassemble / Reassemble). REC011 • The pressure in the tank is too low and possibly needs to be refilled. •... -
Page 9: Mr1 Parts List
Trigger Roll Pin (large) RPN005 SER002 SAB002 BLS003 Ball Stopper RPN005 Sear Roll Pin (med) RPN004 RPN006 DRF011 MR1 2” Dovetail Drop Forward RPN006 Secondary Roll Pin (small) FND011 MR1 Feed Neck RPN007 Valve Body Roll Pin FRG002 MR1 Shoulder Stock RPN009... -
Page 10: Warranty Statement
(1) year from the original date of purchase. Any Electronic Components in an Electronic Spyder marker are warranted for (6) months from the original date of purchase. Kingman agrees to repair or replace (at its discretion) any product within (a reasonable period of time). - Page 11 26-27 BILLE COINCEE DANS LA DESCENTE DE BILLE DEMONTAGE/NETTOYAGE/ REMONTAGE DES PIECES INTERNES 27-28 GUIDE DE DEMONTAGE DU CUP SEAL GUIDE DE PANNES FUITE D’AIR LISTE DES PIECES DU SPYDER MR1 SCHÈMAS DU SPYDER MR1 POLICE DE GARANTIE 13 15...
-
Page 12: Importantes Consignes De Securite
Veuillez retirer toutes les billes et décharger le reste de gaz en toute sécurité. • • Ne conservez jamais une bouteille de CO2 / air comprimé fixée au marqueur. Veuillez consulter le site HYPERLINK “http://www.spyder.tv/”www.spyder.tv pour obtenir les dernières mises à jour du manuel de l’utilisateur. -
Page 13: Etapes Pour Commencer A Jouer
Français 8 ÉTAPES POUR COMMENCER À JOUER IMPORTANT: Lire les recommandations de sécurité et de fonctionnement avant de suivre les 8 étapes rapides pour commencer à jouer. Assurez-vous que la sécurité soit Insérez le dispositif de blocage du Mettez vos lunettes de paintball et Retirez le dispositif de blocage du sur ON canon... -
Page 14: Informations Importantes De Securite
ÉQUIPEMENT DE SÉCURITÉ RECOMMANDÉ POUR LE PAINTBALL INFORMATIONS IMPORTANTES DE SÉCURITÉ Casquette ou casque JAMAIS regarder le fût du lanceur de paintball avec ou sans Lunettes de paintball vos lunettes de protection. JAMAIS regarder le fût d’un Protège-cou lanceur de paintball qu’il soit chargé... -
Page 15: Consigne De Securite Sur La Bouteille De Co2/Air Comprime
Français DEMONTER UNE BOUTEILLE DE CO2/AIR COMPRIME CONSIGNE DE SECURITE SUR LA BOUTEILLE DE CO2/AIR COMPRIME Dévisser la bouteille de CO2 ou d’air comprimé de l’adaptateur en tournant dans le sens inverse des aiguilles d’une montre. CONSEIL: Après l’utilisation vous devriez toujours démonter la source de gaz de votre lanceur. Quand la bouteille est démontée de l’adaptateur, un excèdent de gaz est purge par le dessous. -
Page 16: Bille Coincee Dans La Descente De Bille
Français Demontage Pour Nettoyage Rapide REGLAGE DE LA VELOCITE, AUGMENTER / DIMINUER MISE EN GARDE Tirez la goupille de réarmement vers le haut, cela permettra à la culasse en Venturi de coulisser par l’arrière du lanceur. Le Bolt Venturi étant enlevé cela permet l’accès à un squeegee pour nettoyer le lanceur. NOTE: Le trou •... -
Page 17: Guide De Demontage Du Cup Seal
Français GUIDE DE DEMONTAGE DU CUP SEAL GUIDE DE PANNES Une ou plusieurs de ces causes peuvent causer des problèmes de réarmement: REC003 • Le joint torique (#ORG001) doit être lubrifié. REC011 • La pression dans la bouteille est trop basse, et doit être remplie. •... -
Page 18: Liste Des Pieces Du Spyder Mr1
Français LISTE DES PIECES DU SPYDER MR1 SCHÈMAS DU SPYDER MR1 ASA011 MR1/MR2 Dovetail Bottom-Line ASA REC003 MR1 Receiver (OD green) BAR001 Spyder Barrel Plug/BBD TRIGGER REC011 MR1 Receiver (matte black) BAR011 MR1 12’ Barrel RPN004 Trigger Roll Pin (large) -
Page 19: Police De Garantie
été utilisé dans des conditions normales. Toute pièce électronique dans les lanceurs Spyder électronique est garantie 6 mois à partir de la date d’achat. Kingman accepte de réparer ou remplacer à sa discrétion tout produit dans une période de temps raisonnable.
