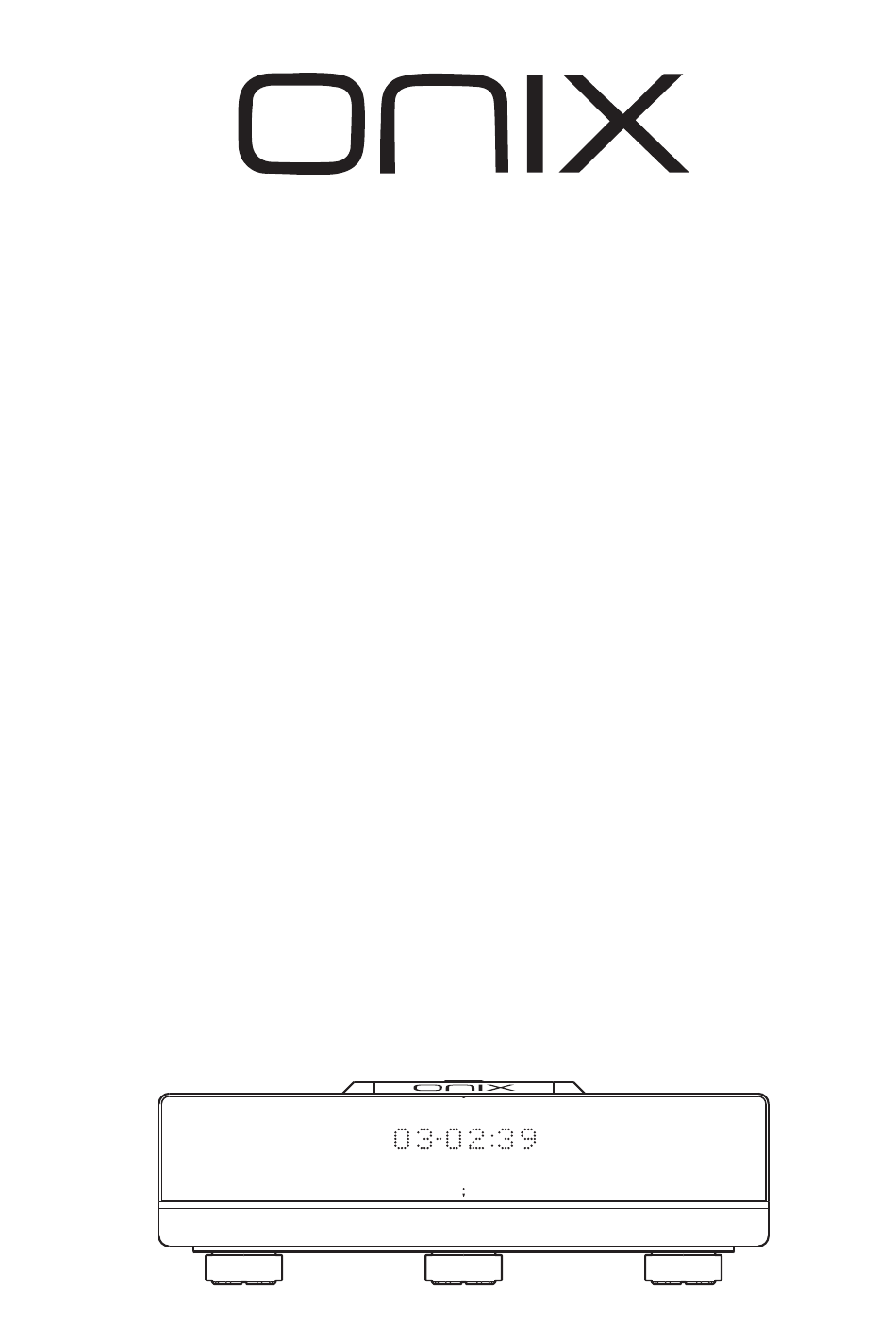

- Page 1 OWNER MANUAL OC83s CD PLAYER ON / STANDBY OC83s CD PLAYER...
-
Page 2: Notices For Use
We thank you for purchasing this ONIX CD Player. Please read all the safety and operating instructions before using the product. Retain the manual for future reference and adhere to all warnings in the manual or on the CD Player. -
Page 3: Names Of Parts
220V - 240V: T1AL SERIAL NO.: ~ 2 2 0 V / 5 0 H z ANALOG OUTPUT ONIX ENGLAND ELECTRONICS LTD 12 13 14 1. iPod Digital signal input interface 9. RCA right sound channel audio output interface 2. USB Digital signal input interface 10. -
Page 4: Remote Control Diagram
Disc Area for disc Disc positioner Previous song button Input selection button Next song button Play/pause button Stop button Notes on playing the disc: After placing the disc into the disc area, you should press it into the disc positioner, and close the disc door, and press the PLAY button. - Page 5 Operation Instructions Preparations 1. Make sure the power line and the signal line of the device are connected properly. Move the power switch on the back- panel to“ON”position. The indication light of the“ON/STANDBY”on the panel will turn red. At this time, touch the metal bar (more than 1 second) or press and hold the〈CD/AMP〉button on the remote control, the indication light will turn to green, and the device will start to work.
- Page 6 A-B clip replay 〈 〉 1. If you want to replay some content on the disc, press the button on the remote control at the beginning of the content, then there will be an“ A-” before the play time, and it will be displayed with the current playing song alternately.
-
Page 7: Troubleshooting
iPod input “ ” iPod input function has a corresponding iPod interface on the back-panel of the device, which is a USB type interface. You can use the dedicated data line of the iPod. The interface can provide 5V/1.5A power supply. “... -
Page 8: Technical Specification
Technical Specification Balanced analog output level 4.8V Unbalanced analog output level 2.4V Frequency response 6Hz-20KHz (-0.5dB) <0.0013% >113dB Dynamic range >110dB USB receiver specification USB2.0, 32bit/384KHz DSD signal specification DSD 1bit/ 2.8MHz, DSD 1bit/5.6MHz Power consumption Standby power consumption <1W Dimension (W×D×H) 480×393×159mm Net weight... - Page 9 欢迎购买 CD系列唱盘，让我们借此机会向您表示诚挚的谢意。我们向您建议：在动手操作之前， 请仔细阅读此使用说明书，并注意存放好以备随时参考。 注意：为防电击，请勿打开机盖。 等边三角形中有箭头闪电符号的图形表示警告使用者在产品内有高 压电，会导致人为的触电。 等边三角形中有叹号的图形表示警告使用者该设备有重要的操作和 维护指示。 1. 不可自行开启本机进行维修或改造！本产品不设有用户自行检修的零件，本机的维修须请具备专业资 格的人员进行。开启机器及随意改造内部电路会令检修人员难以维修本机，而且会对机器造成性能或 质量的影响。 2. 为了充分通风，设备背面和两侧应最少保留10cm，顶部应最少保留20cm的空间。 3. 设备不应遭受水滴或水溅，机器上不应放置诸如花瓶一类的装满液体的物品。 4. 通风孔不要覆盖诸如报纸、桌布和窗帘等物品而防碍通风。 5. 设备上不要放置裸露的火焰源，如点燃的蜡烛。 6. 设备应当连接到带保护接地连接的电网电源输出插座上。 7. 用电源插头和器具耦合器作为断开装置，断开装置应当保持能方便地操作。 8. 必须遵照电池废弃的相关地方条例来废弃旧电池。 9. 仅适用于海拔2000m以下地区安全使用，标志见图1。 图1 图2 10. 仅适用于非热带气候条件下安全使用，标志见图2。...
- Page 10 USE ONLY WITH A 250V FUSE FUSE 100V - 120V: T2AL 220V - 240V: T1AL SERIAL NO.: ~ 2 2 0 V / 5 0 H z ANALOG OUTPUT ONIX ENGLAND ELECTRONICS LTD 12 13 14 1. iPod数字信号输入接口 9. RCA右声道音频输出接口 2. USB数字信号输入接口 10. RCA左声道音频输出接口...
- Page 11 碟片 放碟区 碟压 上一曲选择键 播放注意： 输入选择键 放入碟片后必须放 下一曲选择键 上碟压并关上碟盖 播放/暂停键 后按播放键即可播 停止键 放碟片曲目内容。 MUTE DIMMER 显示亮度调节键 TUNING 快退/快进选择键 随机播放键 PRESET FREQ 上一曲/下一曲选择键 重复播放键 BAND ENTER 播放/暂停键 停止键 MENU 数字直选键 FAVORITE RETURN INPUT VOLUME A-B片段重复播放键 CD INPUT PROG 输入选择键 编程播放键 CD/AMP 机型切换键...
- Page 12 1. 首先连接好机器的电源及信号线，再将后板上的电源开关置于“ON”位置，面板上的“ON/STANDBY” 指示灯点亮为红色，此时可触摸面板上金属条的任何位置(1秒以上)或长按遥控器上的〈CD/AMP〉键， 指示灯变为绿色，机器进入正常工作状态。 2. 要关闭本机电源时，触摸面板上金属条的任何位置(1秒以上)或长按遥控器上的〈CD/AMP〉键，指示 灯变为红色，此时机器处于待机状态，再将后板上的电源开关置于“OFF”位置即可关闭本机电源。 3. 若长时间不使用本机，请将与机器连接的交流电源线插头拔下。 按下机器上的〈INPUT〉或遥控器上的〈CD INPUT〉键，显示屏上显示循环如下： Read IPOD OPTI COAX 1. 先把碟盖向后推动打开，把碟片放在放碟区上并放上碟压，再将碟盖向前拉动关闭。 2. 碟机启动后显示屏显示碟片的总曲目和总时间。 3. 按下机器或遥控器上的〈 〉键即可播放碟片上的所有内容。 4. 在播放状态下按机器或遥控器上的〈 〉键，可对当前碟片进行暂停播放，显示屏上显示“Pause” 字符，再按一次该键时则恢复正常播放状态。 1. 在播放状态下，按下机器或遥控器上的〈 〉键，可停止当前碟片的播放。 2. 在播放状态下，当想更换碟片时，请先按下机器或遥控器上的〈 〉键，停止当前碟片的播放，再打开 碟盖。 1. 在正常播放时，按一下机器或遥控器上的〈 〉键即可跳向上一曲进行播放。 2. 在正常播放时，按一下机器或遥控器上的〈 〉键即可跳向下一曲进行播放。 1. 若想连续播放当前碟片上的曲目内容，按下遥控器上的〈 〉键一次，显示区在播放时间前显示“...
- Page 13 1. 在你喜欢碟片内容的起点按下遥控器上的〈A-B〉键，显示区在播放时间前显示“ A- ”字符，并与当 前播放曲目字符交替显示。当播放至你喜欢内容的结束点时，再按一次遥控器上的〈A-B〉键，显示区 在播放时间前显示“ AB ”字符，并与当前播放曲目字符交替显示。此时机器将从开始点“ A ”至结束 点“ B ”进行重复播放，直到再次按下遥控器上的〈A-B〉键，片段播放功能才会取消。 2. 在停止状态下操作此键无效。 1. 在正常播放时，按住遥控器上的〈 〉键即可快速向后搜索，放开该键时恢复正常播放状态。 2. 在正常播放时，按住遥控器上的〈 〉键即可快速向前搜索，放开该键时恢复正常播放状态。 1. 选第1至第9首曲目，可以直接按遥控器上的1至9数字键。选10首或以上曲目先按十位数对应的数字键， 再按个位数字对应数字键。如：选12首曲目，先按数字键1，再按数字键2即可。 2. 按下机器或遥控器上的〈 〉键可以选择当前曲目的前一首，按下机器或遥控器上的〈 〉键可以选 择当前曲目的下一首。 1. 在停止或播放状态下，按下遥控器上的〈 〉键，显示区在播放时间前显示“ R ”字符和当前播放曲 目字符交替显示，表示已在开始执行随机播放功能。随机播放功能是随碟机自动播放碟片曲目内容直至 全部播放完毕。 2. 在执行随机播放过程中如想取消该功能，按一次〈 〉键或〈 〉键即可。 1.
- Page 14 此功能对应的是机器后板上的“iPod”接口，它是一个USB类型的接口，可以用iPod自带的数据线连接， 此接口提供5V/1.5A的供电能力。 1. 将iPod/iPhone/iPad接入机器后板上的“iPod”接口。 2. 打开机器电源并按下机器上的〈INPUT〉或遥控器上的〈CD INPUT〉键，选择到对应的iPod输入信号。 1. 将USB电缆从电脑连接到机器后板上。 2. 打开机器电源并按下机器上的〈INPUT〉或遥控 器上的〈CD INPUT〉键，选择到对应的USB输 入信号。 3. 将随机附带的“USB驱动光盘”安装到电脑上。 4. 将电脑的“声音”选项进行设置，并把“扬声器 2-XMOS USB Audio”勾选为默认设备，如右图： 故障现象 可能的原因 处理办法 电源无法接通 电源插座接触不良或无电。 检查电源的来路，插紧插座。 碟片严重划伤或污浊。 清洁碟片或换用良好的碟片。 不能播放 碟片放反。 将碟片有字或图案的一面朝上。 无声音 音频电缆没接好。 正确连接音频电缆。 无遥控 遥控器的电池装反或耗尽。 重新安装电池或更换新电池。 注: 如按以上方法还无法正常工作，请与当地经销商或维修点联络，必要时将机器送维修点检查。...
- Page 15 平衡模拟输出电平 4.8V 非平衡模拟输出电平 2.4V 频率响应 6Hz-20KHz (-0.5dB) 谐波失真 <0.0013% 信噪比 >113dB 动态范围 >110dB USB接收器规格 USB2.0, 32bit/384KHz DSD信号规格 DSD 1bit/2.8MHz, DSD 1bit/5.6MHz 消耗功率 待机功率 <1W 体积（宽×深×高） 480×393×159mm 净 重 约 18.5kg 用户手册 遥控器 电源线 碟 压 USB线 USB驱动光盘...
- Page 16 Due to continuous improvement, every specification and design is ONIX ENGLAND ELECTRONICS LTD subject to change at any time without further notice. 由 于 产 品 不 断 改 进 ， 各 项 规 格 及 设 计 随 时 更 改 ， 恕 不 另 行 通 知 。...
