Sove 11-145-153 Assembly Instructions Manual

Hide thumbs

Advertisement

Quick Links

Download this manual

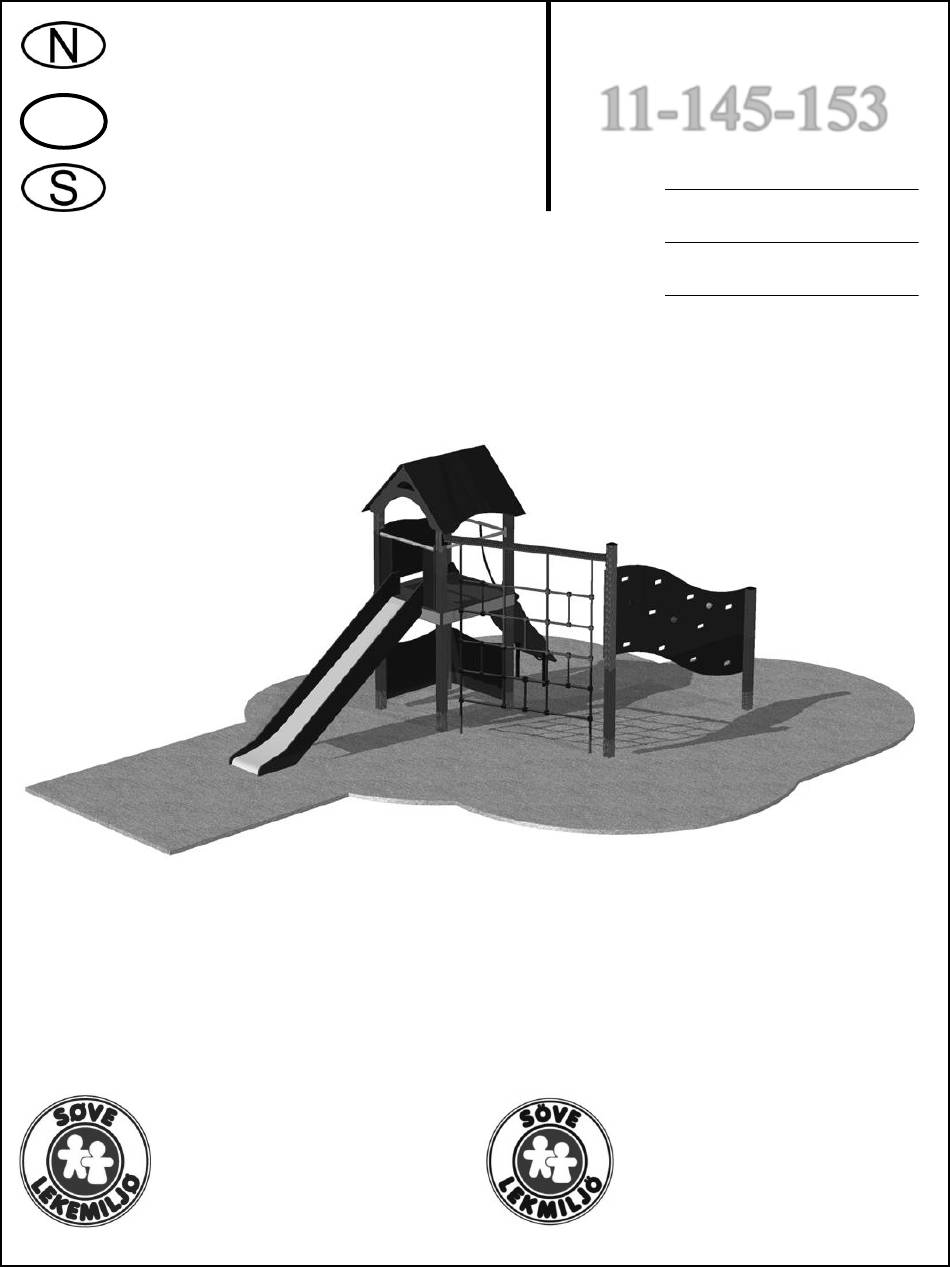

Monteringsanvisning
Assembly Instructions
UK
Monteringsanvisning
Søve Lekemiljø AS
3830 Ulefoss - Norway
Tlf: +47 35 94 65 65
www.sove.no
Produkt nr. / Product no. / Produkt nr.
11-145-153
Ordr. nr.
Dato.
Sign.
Söve AB
412 50 Göteborg
Phone: +46 (0)31 773 97 00
www.sove.se
1
21.12.2011
