Příručka uživatele
• Rekreační plavidlo konstruované pro plavbu na vnitrozemských vodních cestách a v pobřežních vodách, kde
lze očekávat sílu větru dosahující stupeň 4 Beaufortovy stupnice včetně a určující výšku vlny do 0,3 m včetně,
s příležitostnými vlnami výšky do 0,5 m, způsobenými např. míjejícími plavidly.
• Člun je vyroben ve shodě s normou ČSN EN ISO 6185 - 1, typ IIIB.
• Související normy: ČSN EN ISO 10087, ČSN EN ISO 10240, ČSN EN ISO 14945.
Vážený zákazníku,
tato příručka Vám má pomoci snadno a bezpečně ovládat Vaše pla-
vidlo.
Obsahuje podrobný popis plavidla, dodávaného nebo zabudovaného
vybavení, jeho soustav a informace o jeho ovládání a údržbě. Přečtěte
si ji, prosím, pečlivě a seznamte se s plavidlem před jeho použitím.
Pokud je toto Vaše první plavidlo nebo jste změnil typ plavidla a nejste
s ním dobře seznámen, zajistěte si pro Vaši bezpečnost a pohodlí, zku-
šenosti s obsluhou a ovládáním před Vaší první samostatnou plavbou.
Váš prodejce nebo národní jachtařská federace nebo klub Vám rádi do-
poručí příslušné kurzy nebo kvalifikované instruktory.
Nevyplouvejte dokud očekávané plavební podmínky (síla větru a výš-
ka vln) nebudou odpovídat konstrukční kategorii Vašeho plavidla a Vy
a Vaše posádka nebudete schopni v těchto podmínkách plavidlo ovládat.
Uložte, prosím, tuto příručku na bezpečném místě a předejte ji nové-
mu majiteli, pokud plavidlo prodáte.
1. Kontrolní tabulka
(orientační hodnoty)
Délka kajaku (cm)
Šířka kajaku (cm)
Průměr bočních válců (cm)
Počet vzduchových komor
Rozměry složeného výrobku cca (cm)
Rozměry složeného výrobku v kartonu (cm)
Max. provozní tlak
Max. Hmotnost (kg)
Max. nosnost (kg)
Max. počet osob
Plavební ponor (cm)
Nejvyšší pevný bod nad hladinou (cm)
2. Technický popis – viz obr.č. 1
1 boční válec
2 dno
3 ventil PUSH/PUSH – umožňuje nafukování/vyfukování,
regulaci tlaku a měření tlaku pomocí manometru (umístěn
pod vrchním dílem člunu)
4 přetlakový ventil (umístěn pod vrchním dílem člunu)
5 přední sedačka s opěrkou zad
6 zadní sedačka s opěrkou zad
7 nožní opěrka (umístěna pod vrchním dílem člunu)
8 plastové madlo
9 štítek výrobce
10 žlutý štítek „VÝSTRAHA" (všitý do kraje otvoru kajaku)
12 síť z pružného lana
13 černý zip s jezdcem
14 úchyt pro připevnění nožní opěrky (detail A)

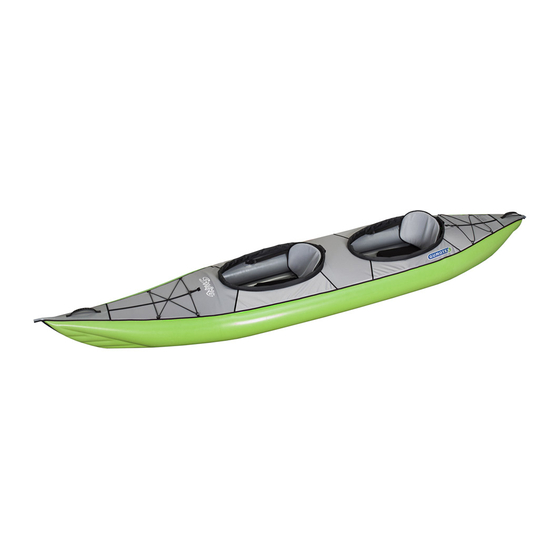

SWING 1, SWING 2
KAJAK
Rejstřík:
1. Kontrolní tabulka
2. Technický popis
3. Pokyny k nafukování
4. Plavba na člunu
5. Skládání člunu
6. Ošetřování a skladování
7. Záruční podmínky
8. Oprava člunu
9. Způsob likvidace výrobku
10. Způsob likvidace obalu
11. Štítek výrobce
12. Upozornění
SWING 1
316
87
20,3
3
64 × 42 × 24
67 × 44,5 × 26
0,02MPa [0,2Bar / 3PSI]
11,3
120
1
15
40
15 úchyt opěrky na válci (detail B)
16 uchycení opěrky k výztuze kajaku (detail B)
17 úchyt sedačky
18 úchyt výztuhy (umístěn pod vrchním dílem člunu – obr. č. 2)
19 úchyt směrové ploutve
20 výztuha kajaku
21 tunýlek límce
22 plastová výztuha
23 spojka výztuhy
PŘÍSLUŠENSTVÍ DODÁVANÉ S KAJAKEM:
Jednomístná verze – výztuhy č. 1, 2. Dvoumístná verze - výz-
tuhy
č.
3,
4,
5.
tev,
popruh
na
stažení
uživatele se záručním listem, pěnová houba v sáčku ze síťo-
viny, lepicí souprava obsahující lepidlo, záplaty, ventilová re-
dukce, kovový klíč pro ventil.
VERZE 10/2021
SWING 2
402
87
20,3
3
67 × 42 × 30
70 × 47,5 × 32
0,02MPa [0,2Bar / 3PSI]
14,3
220
2
15
40
Transportní
vak,
směrová
sbaleného
kajaku,
CZ
strana 1
1
2
2
2
3
3
3
3
3
3
4
plou-
příručka
1
