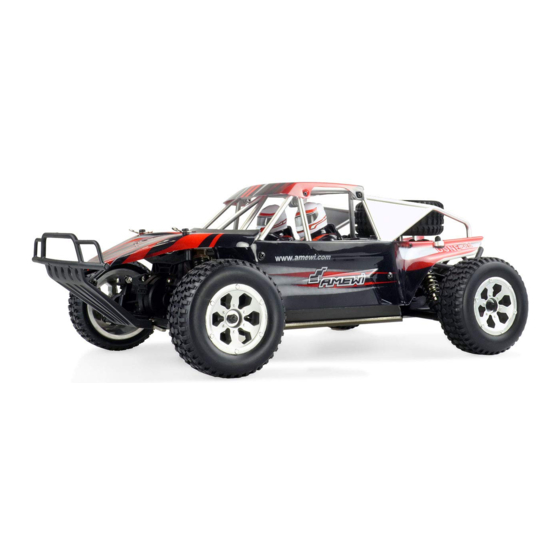

Page 8: Technische Daten / Technical Data
1. Technische Daten / Technical data 400x255x162mm LxBxH / LxWxH: Bodenfreiheit /Ground clear. 26mm Radstand / Wheelbase: 265mm Untersetzung / Gear Ratio: 1:8.13 7,4V 3500mAh LiPo Akku / Battery: Fernsteuerung / Transmitter: 2,4GHz Gewicht / Weight: 1925g 2. Produkt und Zubehör / Product and acessoirs - RC Auto / RC- Car - Fernsteuerung / Transmitter - Ladegerät / Charger... - Page 9 3. Akkus und Batterien / Batteries Bitte legen Sie 8 AA Batterien in das Batteriefach ein / please insert 8x AA batteries to the battery tray Bedienungshinweise / Usage notice: - niemals au adbare Akkus mit Trockenbatterien mischen / never mix up chargeable batteries with non chargeable ones - niemals volle mit halbleeren Akkus/Batterien mischen / never mix up full with half fully batteries - niemals Akkus verschiedener Kapazität mischen / never mix up batteries of di rent capacity - versuchen Sie niemals Trockenbatterien zu laden / never try to charge non-crageable batteries -caution re !
- Page 10 3. Akkus und Batterien / Batteries Laden der Akkus / Charging of the battery Stecken Sie das Ladegerät wie gezeigt in die 220V Steckdose ein und verbinden den Akku mit dem Ladekabel. (weißer Tamiya Stecker -verpolgeschützt) Please connect the charger with the 220V power plug and connect the battery cable with the charging cable like shown below.
- Page 11 4. Die Fernsteuerung / The Transmitter Rear view Front view / Top view / power LED / operating fold / 2.4 ghz antenna / steering trim / steering wheel / ON/OFF switch / throttle / Throttle brake reverse / battery status display / battery tray / bind knob / charge socket...
- Page 12 4. Die Fernsteuerung / The Transmitter forward brake right left /rev Hinweis / notice: Throttle/Brake/Reverse: adjust throttle trim , so that car almost will run forward. Then throttle can initialize correctly and reverese function can be used. Steering trim: adjust, so that the car is running straight. Dual rate function: minimize the steering minus 10% -this increases live time of drive shafts.
- Page 13 5. Inbetriebnahme / Starting up Entfernen Sie die vorderen Karosserieklammern Entfernen Sie die hinteren Karosserieklammern Remove the front body clips Remove the rear body clips Heben Sie die Karosserie von den Befestigungen Heben Sie die Karosserie wie gezeigt vom Chassis verbinden Sie die beiden Stecker connect the 2 DEAN plugs...
- Page 14 5. Inbetriebnahme / Starting up Important: The steering has a servo saver. This is an overload protection (until a de ned force -then the plastic gears will be destroyed). 2 pieces grab into each other, they are pressed together by a spring - the connection opens by a shock against the steering.
- Page 15 6. Ersatzteile 004-94201-02013 004-94201-02014 Rear Hub Carrier(L/R) 2PCS Steering Hub Carrier(L/R) 2PCS 004-94201-02015 004-94201-02016 Front Hub Carrier(L/R) 2PCS Universal Joint Cup B/Set Screws 2PCS 004-94201-02029 004-94201-02024 Di .Gear Complete Di .Main Gear 004-94201-02032 004-94201-02033 Universal Joint Cup C 2PCS Wheel Axle 2PCS 004-94201-02037 004-94201-02038 E-Clipφ2.5 12PCS...
- Page 16 6. Ersatzteile 004-94201-02051T 004-94201-02051T Gear Box Gear Box 004-94201-02053 004-94201-02055 Body Clip 8PCS Nylon Nut M4 8PCS 004-94201-02066 004-94201-02078 O-Ring 12PCS Di . Pinions+Bevel Gears+Pin 004-94201-02079 004-94201-02080 Oil Bearing 15*10*4 6PCS Oil Bearing 5*10*4 8PCS 004-94201-02086 004-94201-02087 BT 2*10 BH Screw 10PCS TPF 3*10 FH Screw 15PCS...
- Page 17 6. Ersatzteile 004-94201-02088 004-94201-02099 M 4*4 Grub Head screw10PCS TPE 3*14 FH Screw13PCS 004-94201-02089 004-94201-02127 TPE 3*15 FH Screw 9PCS M4*14Grub Hex .Screw 10PCS 004-94201-02092 004-94201-02100 ISO 3*10 Screw 8PCS Wheel Hex. 8PCS 004-94201-02093 004-94201-02101 M 3*10 Cap Head Screw 10PCS Steering Plate Bushing 12PCS 004-94201-02096 004-94201-02102...
- Page 18 6. Ersatzteile 004-94201-02138 004-94201-03013 Ball bearing φ15*φ10*4 6PCS Radio Tray Mount 2PCS 004-94201-02139 004-94201-03015 Ball bearing φ10*φ15*4 8PCS Drive Gear Shaft+E-Clips 004-94201-02372 004-37017 Servo Arm 2PCS ESC brushless 004-94201-03007 004-94201-03300 Motor Mount Motor Heat Proof Cover 004-94201-28446 Motor(RC550)
- Page 19 6. Ersatzteile 004-94201-06002 004-94201-06018 Shock Absorber 2PCS Front Lower Suspension Arm Pin B 2PCS 004-94201-06007 004-94201-08024 Shock Pivot Ball 4PCS Discal Screw M3*10*8 8PCS 004-94201-06011 004-94201-SP3001 Front Lower Suspension Arm 2PCS Servo (3KG) 004-94201-03302 004-94201-06012 Brushless Motor(KV 3300) Rear Lower Suspension Arm 2PCS 004-94201-06016 004-94201-11184 Steering Link/Front/Rear Upper Link...
- Page 20 6. Ersatzteile 004-94201-11176 004-94201-20102 Motor Gear(26T) Front Bumper 004-94201-10391 004-94201-20103 Servo Link 2PCS Rear Bumper 004-94201-02081 004-94201-20128 Front /Rear Post Mount BT 3*8 BH Screw 6PCS 004-94201-02082 004-94201-20105 Control Board BT 3*10 BH Screw 10PCS 004-94201-20101 004-94201-20106 Pin 2*6 14PCS Roll Cage...
- Page 21 6. Ersatzteile 004-94201-20107 004-94201-20113 Roll Cage A/B Tyre+Insert Sponge 004-94201-20108 004-94201-20116 Roll Cage C Shock Ball Stud B 004-94201-20109 004-94201-20117 Roll Cage F Chrome Plated Spoke Rim 004-94201-20118 004-94201-20111 Chrome Plated Spoke Car Bodics Roll Cage 004-94201-20112 004-94201-20709 Whccl Rim Front Shock Tower...
- Page 22 6. Ersatzteile 004-94201-20710 004-94201-20723 Rear Shock Tower Battery Cover Post 004-94201-20701 004-94201-20704 Chassis Steering Ackerman Joint 004-94201-20702 004-94201-20705 Radio Tray Steering SetB 004-94201-20721 004-94201-20706 Gear Shelter Steering SetA 004-94201-20708 004-94201-20722 Battery Cover Front /Rear Suspension Arm Mount...
- Page 23 6. Ersatzteile 004-94201-20703 004-94201-06022 Front/Rear Suspension Arm Front/ Rear Dogbone 87mm 2PCS 004-94201-20720 Centre Drive Joiot(164.5MM) 004-94201-60077 Cap Head Self-Tapping Screw 3*6 12PCS 004-94201-58058 BT2*6 BH Screw 6PCS 004-94201-08027 Pin2*10MM 004-94201-06019 Rear Lower Arm Round Pin B 3*24.5MM 2PCS...
- Page 24 7. Tipps Reinigen Sie Ihr Fahrzeug nach Fahrtagen von Staub und Schmutz (Pinsel, Drucklut, Lappen). Reinigungssprays können für stark verschmutzte Teile genutzt werden, mechanisch bewegliche Teile können mit z.B. mit Bremsenreiniger etc. effekiv gereinigt werden (Achtung! Kann das Material gegebenenfalls angreifen - vorsichig an einem Probestück testen). Danach unbedingt neu schmieren/ölen.
- Page 25 7. Tips Clean your car ater driving days from dust and dirt (brush, air pressure, towel). Cleaning sprays can be used for strong polluted parts, but be careful not to harm the plasic, if you are not sure please make a careful test before. Ater cleaning, please grease / oil all bearings, gliding parts etc.
- Page 26 8. Fehlerdiagnose / Problems and Solutions Das Auto Fährt nicht, bewegt sich nicht, was tun? Hier die grundlegensten Fehlerquellen: The car does not move, what to do ? here you nd the most reasonalble explanations: Fehler / Problem Lösung / Solution Auto fährt nicht rückwärts / Gastrimmung so stellen, dass das Auto kurz vor dem Car does not drive backward...
- Page 28 AMEWI Trade e.K. Nikolaus-Otto-Str. 6 33178 Borchen Germany www.amewi.com info@amewi.com Besuchen Sie uns auch auf Facebook...
