Comet Push Series Manual

Floor scrubbers
Hide thumbs Also See for Push Series:
Table of Contents
  • Table of Contents
  • But du Manuel
  • Informations Generales
  • Symboles Redactionnels
    • Identification de la Machine
    • Usage Prevu
    • Modifications Techniques
    • Informations Sur la Securite
    • Regles Importantes
    • Demolition de la Machine
    • Informations Sur la Manutention
    • Manutention Et Transport de
  • Terminologie Et Legende des
  • L'emballage
    • Controle a la Reception
    • Deballage
    • Dimentions Et Poids de L'emballage
    • Informations Techniques
    • Structure Et Fonctions de la Machine
    • Dimensions
    • Informations Sur L'installation
    • Installation des Batteries
  • Branchement des Batteries
    • Configuration du Chargeur de
    • Batterie
      • Configuration Batterie
      • Boost Mode
      • Informations Sur L'utilisation Preparation de la Machine
  • 6.1.1. Configuration Langue
    • Recharge des Batteries
    • Accrochage Et Decrochage de la
    • Brosse
      • Montage du Suceur
      • Demontage du Suceur
      • Reglage du Suceur
      • Remplacement des Bavettes du
    • Suceur
      • Remplissage, Visualisation du
    • Niveau de Remplissage Et Vidange du
  • 6.8.2. Visualisation du Niveau de
  • Remplissage du Reservoir de la
    • Solution Detergente
  • Vidange du Reservoir de la Solution
    • Detergente
  • Nettoyage du Filtre de la Solution Detergente
    • Vidange du Reservoir de L'eau de
  • Recuperation
    • Réglage de la Quantité du Detergent
    • Conduite de la Machine
    • Methode de Travail
    • 6.12.1. Preparation Et Conseils
    • 6.12.2. Contrôl de L'etat de Charge de la
    • Batterie
    • 6.12.3. Lavage Direct Ou Pour Surfaces
  • Legerement Sales
    • 6.12.4. Lavage Indirect Ou Pour Surfaces
  • Tres Sales
    • 6.12.5. Operations Apres-Lavage
    • Informations Sur L'entretien
  • Reservoirs
    • Filtre de la Solution Detergente
    • Tuyau D'aspiration
      • Suceur
      • Accessoires
    • Corps de la Machine
  • Batteries
    • Cadences
    • Pieces de Rechange Conseillees
    • Petit Guide de Depannage
    • La Machine Ne Fonctionne Pas
    • La Brosse Ne Tourne Pas
    • La Distribution de Solution
  • Aspiration Ne S'arretent Pas
    • Contrôle D'exercice Diagnostique Communication Fautes
    • Conditions de Garantie
  • Detergente Est Insuffisante Ou
  • Inexistante
    • Absence D'aspiration
    • L'aspiration N'est Pas Efficace
    • Le Moteur de la Brosse Ou Le Moteur

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 25

Quick Links

Download this manual
ATTENZIONE: leggere le
istruzioni prima dell' utilizzo.
WARNING: read the
instructions carefully
before use.
ATTENTION: lire attentivement
les istructions avant l'usage.
ACHTUNG: die anweisungen
bitte vor gebrauch sorgfältig
lesen.
ADVERTENCIA: leer
atentamente las
advertencias antes el uso de
aparado.
‫تنبيه: اقرأ التعليامت قبل‬
‫.االستخدام‬
LAVASCIUGAPAVIMENTI
FLOOR SCRUBBERS
AUTOLAVEUSES
SCHEURSAUGMASCHINEN
FREGADORAS
SCHROBAUTOMAAT
GULVVASKEMASKINEN
PODLAHOVÉ ŠROUBKY

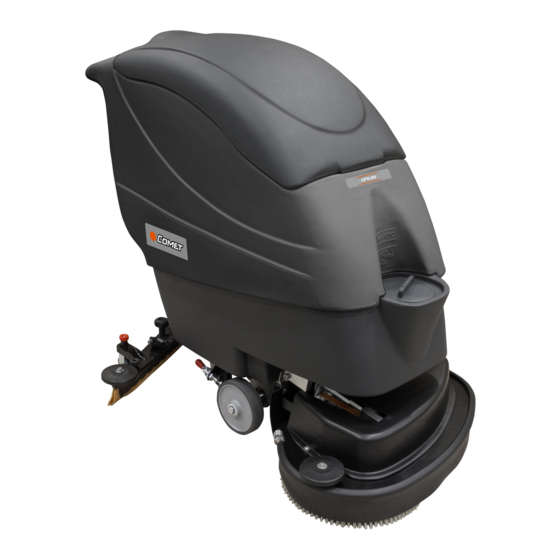

CPS 55 ADVANCE BYT
