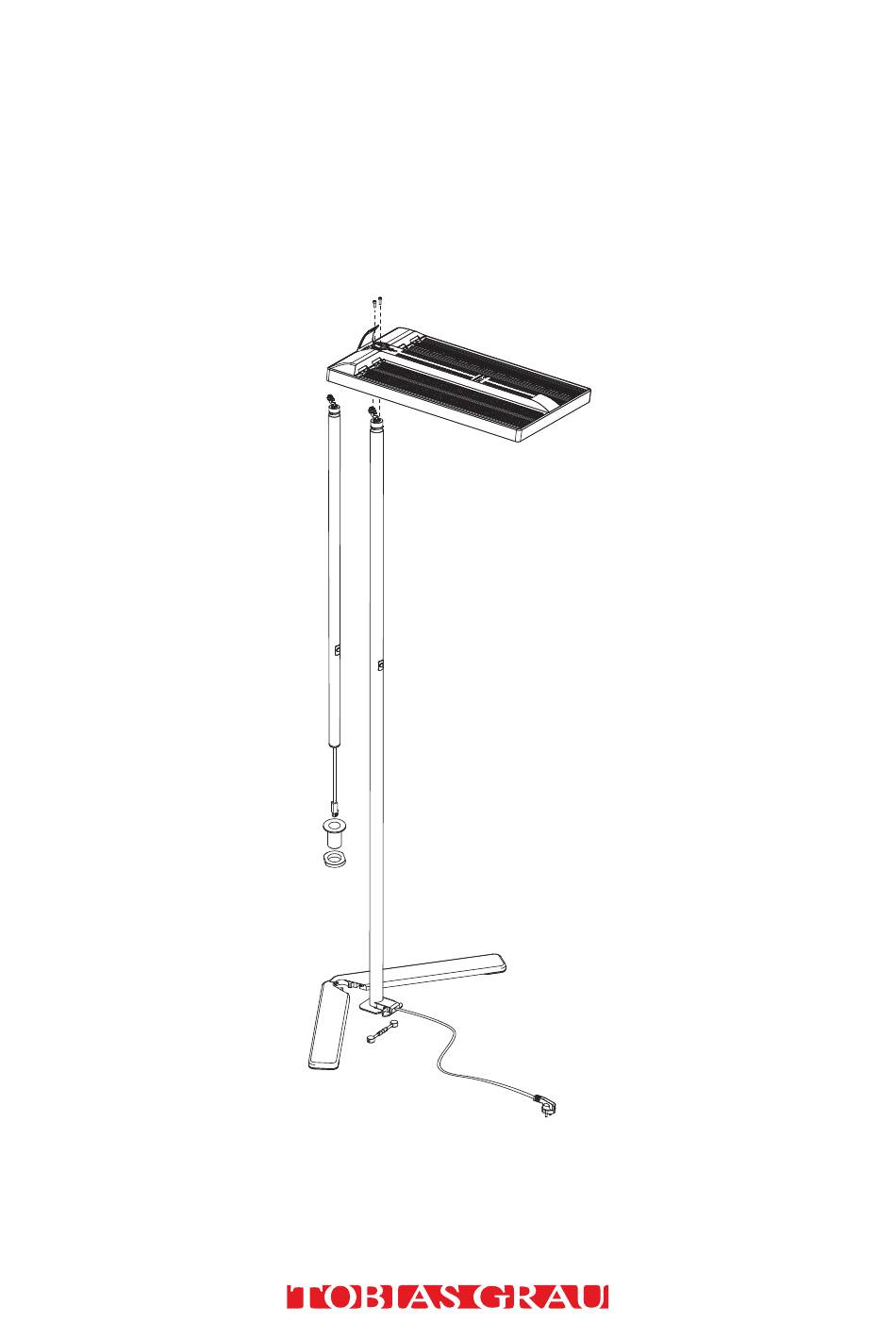

- Page 1 XT-A FLOOR / TABLE LED OSA CX42-0 GX42-0 CX42-1 GX42-1 CX42-2 GX42-2 CX42-3 GX42-3 CX42-4 GX42-4 CX42-5 GX42-5 CX42-6 GX42-6 CX42-7 GX42-7 CX42-8 GX42-8 CX42-9 GX42-9 GX43-0 CC42-0 GX43-1 CC42-1 GX43-2 CC42-2 GX43-3 CC42-3 GX43-4 CC42-4 GX43-5 CC42-5 GX43-7 CC42-6...
- Page 2 Leuchtenzusammenstellung Leuchte Kopf Schaft Fuß GX42-0 XT-A FLOOR LED OSA satin/black BR 06 989 BR 06 935 BR 06 610 GX42-1 XT-A FLOOR LED OSA black BR 06 990 BR 06 936 BR 06 640 GX42-2 XT-A FLOOR LED OSA white/black BR 06 579 BR 06 973 BR 06 630...
- Page 3 BR 06 1439 CH43-9 XT-A TABLE LED OSA titan/black BR 06 1428 BR 06 1540 * CH mit schweizer Stecker CX42-0 XT-A FLOOR LED OSA satin/black BR 06 989 BR 06 1229 BR 14 1004 CX42-1 XT-A FLOOR LED OSA black...
- Page 4 Montage Leuchtenfuss Der Netzstecker dient der Leuchte als Trennvorrichtung und die Steckdose muss frei zugänglich sein. Montage des C-Fußes auf Seite 12 Legen Sie den Schaft - geschützt gegen Verkratzen - auf eine Tischplatte und montieren Sie in dieser Position den Fuß...
- Page 5 Montage Tischadapter Der Netzstecker dient der Leuchte als Trennvorrichtung und die Steckdose muss frei zugänglich sein. Zur Montage des XT-A TABLE Einbauadapters wird ein 50 mm Loch in einer ausreichend festen Tischplatte benötigt. CH42-6 CH42-7 Ø 50mm 10-60 mm...
- Page 6 Montage Leuchtenkopf Der Netzstecker dient der Leuchte als Trennvorrichtung und die Steckdose muss frei zugänglich sein. 1. Ziehen Sie die Stoffhülle nur soweit vom Leuch- tenkopf ab, wie dies für die Montage des Leuchten- kopfes an dem Schaft notwendig ist. 2.
- Page 7 (100V-240V; 50-60Hz). Bitte beachten Sie, dass aufgrund der speziellen Ausführung der Anschluß- leitung diese im Falle einer Beschädigung nur durch die Firma Tobias Grau ausgetauscht werden darf. Pflegehinweise Bitte die Leuchte mit einem trockenen Tuch reinigen, z.B. Microfasertücher für empfindliche Oberflächen.
- Page 8 Funktionsbeschreibung DIMMTASTER 1 x Taster kurz drücken - Leuchte geht an Taster gedrückt halten - Leuchte wird heller Taster nochmal gedrückt halten - Leuchte wird dunkler 1 x Taster kurz drücken - Leuchte geht aus SENSOR - KONSTANTLICHTREGLER + BEWEGUNGSMELDER Funktionsbeschreibung: Der integrierte Konstantlichtregler sorgt dafür, dass die Leuchte sich automatisch der Umgebungshelligkeit anpasst, d.h.
- Page 9 Funktionsbeschreibung Erfassungsbereich des Bewegungsmelders:...
- Page 10 Montage C-FUß...
- Page 11 DEUTSCH Die Ware muss vor Montage auf optische Fehler bzw. Kratzer überprüft werden. Mit der Montage erlischt der Reklamationsanspruch auf optische Mängel der Ware. XT-A FLOOR / XT-A TABLE LED OSA Diese Leuchte enthält eingebaute LEDs. Die LEDs in dieser Leuchte können nur vom Hersteller A-A++ ausgetauscht werden.
-
Page 12: Mounting The Base
Mounting the Base The power plug is used as a circuit breaker and the plug socket must be easily accessible. Mounting the C-BASE on page 22 Place the shaft of the lumianire on a flat surface - protecting against scratches - and assemble the foot and the head of the luminaire. - Page 13 Mounting the Table Adapter The power plug is used as a circuit breaker and the plug socket must be easily accessible. To assemble the XT-A TABLE MONO installation adapters, a 50 mm hole in a sufficiently solid tabletop is required. Ø...
- Page 14 Mounting th Lamp Head The power plug is used as a circuit breaker and the plug socket must be easily accessible. 1. Remove the cover. 2. Turn the multi-point connector before mounting the lamp head as shown in the illustrated position (see diagram).
-
Page 15: Care Instructions
Fine Adjustment / Setup / Care Instructions Following set up of the lumianire, if the lamp head is not level, the horizontal position of the lamp head can be finely adjusted by turning the levelling screw of the lamp head. Rotating the levelling screw in the direction of the arrow DOWN lowers the lamp head, rotating it in the direction of arrow UP, raises the lamp head. -
Page 16: Functional Description
Functional Description DIMMER SWITCH 1 x quick press of switch – light goes on hold switch down – light gets brighter hold switch down again – light gets darker 1 x quick press of switch – light goes off SENSOR – CONSTANT LIGHT CONTROLLER + MOTION SENSOR Function Description: The integrated constant light controller ensures that the luminaire adapts automatically to the ambient brightness, i.e. - Page 17 Functional Description Detection range of the motion sensor...
- Page 18 Mounting C-BASE...
- Page 19 ENGLISH The products must be checked for visual defects, and/or scratches, prior to assembly. Once the product has been assembled, the right for a customer to make a complaint due to visual defects expires. XT-A FLOOR / XT-A TABLE LED OSA This luminaire contains built-in LEDs.
- Page 20 5 years guarantee of LED Numéro de contrôle final 2 ans de garantie 5 ans de garantie sur les LED Numero di controllo finale 2 anni di garanzia 5 anni di garanzia per i LED TOBIAS GRAU GmbH Siemensstrasse 35b D-25462 Rellingen www.tobias-grau.com info@tobias-grau.com...
