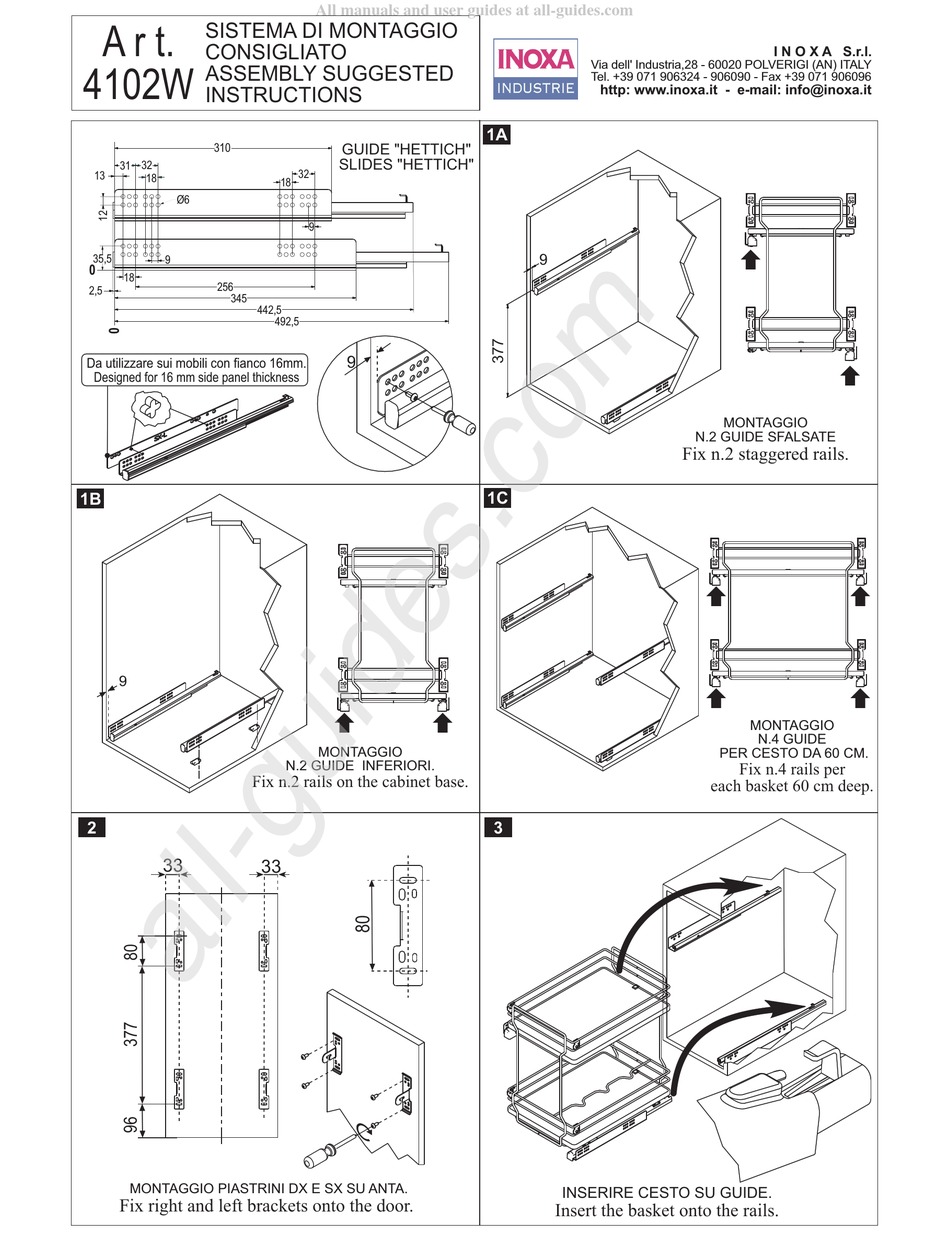

SISTEMA DI MONTAGGIO
A r t.
CONSIGLIATO
ASSEMBLY SUGGESTED
4102W
INSTRUCTIONS
310
31
32
13
18
Ø6
35,5
9
0
18
256
2,5
345
442,5
Da utilizzare sui mobili con fianco 16mm.
Designed for 16 mm side panel thickness
1B
9
Fix n.2 rails on the cabinet base.
2
33
MONTAGGIO PIASTRINI DX E SX SU ANTA.
Fix right and left brackets onto the door.
All manuals and user guides at all-guides.com
GUIDE "HETTICH"
SLIDES "HETTICH"
32
18
9
492,5
9
Ç
Ç
MONTAGGIO
N.2 GUIDE INFERIORI.
33
Via dell' Industria,28 - 60020 POLVERIGI (AN) ITALY
Tel. +39 071 906324 - 906090 - Fax +39 071 906096
http: www.inoxa.it - e-mail: info@inoxa.it
1A
9
1C
3
INSERIRE CESTO SU GUIDE.
Insert the basket onto the rails.
I N O X A S.r.l.
Ç
Ç
MONTAGGIO
N.2 GUIDE SFALSATE
Fix n.2 staggered rails.
Ç
Ç
Ç
Ç
MONTAGGIO
N.4 GUIDE
PER CESTO DA 60 CM.
Fix n.4 rails per
each basket 60 cm deep.
