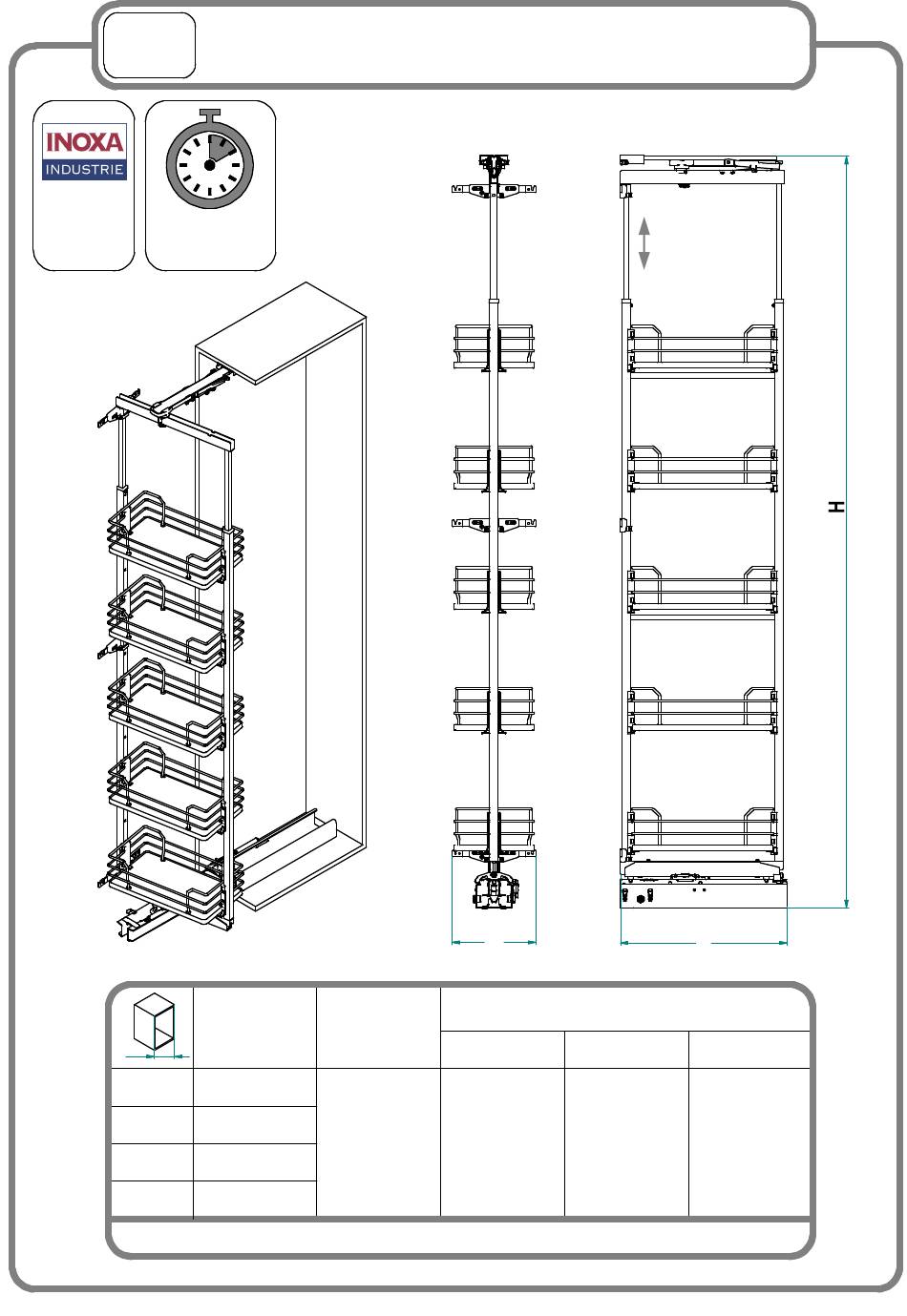

Art.
818T
INOXA s.r.l.
via dell'industria
Tempo di montaggio
60020 Polverigi
Assembly Time
AN - Italy
10 Min
L
300
400
450
600
CAPACITA' GUIDA - Rail Capacity : 120 kg
Pag 1/4
INDICAZIONI DI MONTAGGIO
Assembly Instructions
D
W
[mm]
[mm]
250
350
480
400
550
W
H
(Da-a / From-to )
[mm]
818TA
818TB
1835
2180
-
-
1490
1835
D
818TM
1490
-
1145
Giugno / June 2011
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for INOXA 818TA
Summary of Contents for INOXA 818TA
- Page 1 INDICAZIONI DI MONTAGGIO Art. 818T Assembly Instructions INOXA s.r.l. via dell'industria Tempo di montaggio 60020 Polverigi Assembly Time AN - Italy 10 Min (Da-a / From-to ) [mm] [mm] [mm] 818TM 818TA 818TB 1490 1835 2180 1145 1490 1835 CAPACITA' GUIDA - Rail Capacity : 120 kg...
- Page 2 Posizionare la guida inferiore equidistante dai lati del mobile Place lower guide equidistant from furinture sides Estrarre la guida per montare le viti di fissaggio Pull out the guide in order to fix the screws Posizionare la guida superiore equidistante dai lati del mobile Place upper guide equidistant from furinture sides Estrarre la guida per...
- Page 3 Inserire il telaio sulla guida utilizzando il foro più largo della traversa inferiore Place the frame on guide using the larger hole on the lower bar Tirare in avanti il telaio inferiore fino a battuta ed avvitare le due viti per fissarlo Pull the frame until it stops and use the screws to fix it.
- Page 4 Stringere le Viti sul telaio per bloccarlo Fix the screws on the frame in order to block it Per regolare l'inclinazione della colonna occorre agire sulle viti presenti nella parte bassa del telaio In order to adjust the pitch of the column it is necessary to rotate the screws located on the lower part of the frame Allentare le viti B ed ruotare le viti A per abbassare od alzare il telaio sulla parte anteriore o posteriore.
