Art.
835
E
B
A
Carico massimo per ogni ripiano Kg.15
Maximum load per shelf kg. 15
(=)
(=)
P
I N D I C A Z I O N I D I M O N TA G G I O
A S S E M B LY I N S T R U C T I O N S

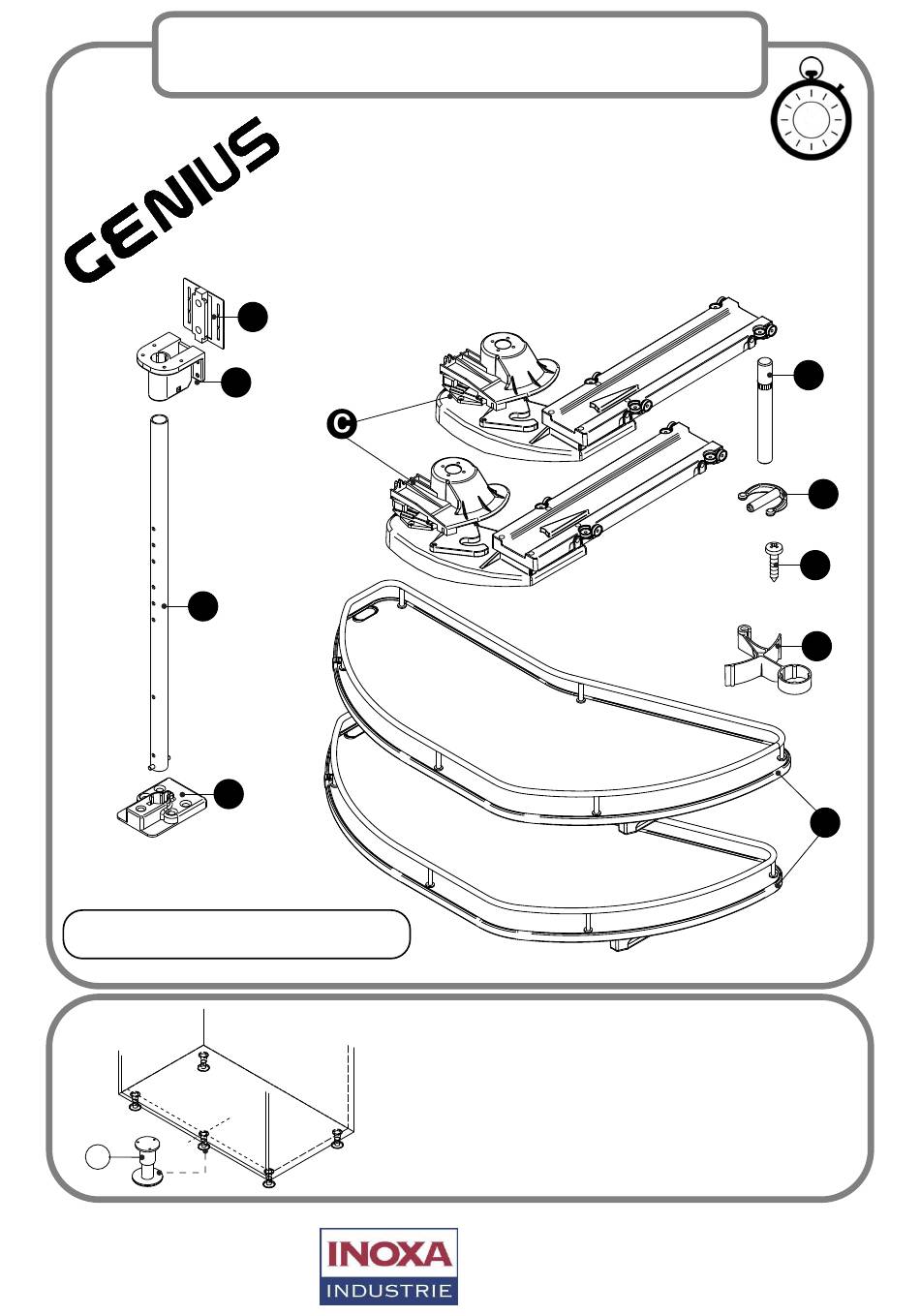

Contenuto della confezione - BOX CONTENT
A : Supporto inferiore / bottom support
B : Tubo / pole
C : braccio / arm
D : Ripiano / shelf
E : supporto superiore / top support
F : piastra di aggancio / hook plate
G : perno / pin
H : clip / clip
I : viti - screws
L : blocco di sicurezza / safety block
F
E' consigliato per evitare la flessibilità della base del
mobile, l'uso di un piedino centrale (P), in
linea con il supporto inferiore del Genius (A).
In order to maintain the cabinet base stability, we
recommend the use of an extra central foot (P) in
line with the Genius bottom support (A).
INOXA S.r.l
Via dell' Industria, 28
60020 POLVERIGI (AN) ITALY
Tel. +39 071 906324 - 906090 Fax +39 071 906096
http: www.inoxa.it
e-mail: info@inoxa.it
5
min
TEMPO
MONTAGGIO
ASSEMBLY
TIME
G
Nr.2
H
Nr.2
I
Nr.4
L
D
P a g . 1
Advertisement
Table of Contents
Related Manuals for INOXA Genius 835
Summary of Contents for INOXA Genius 835
- Page 1 In order to maintain the cabinet base stability, we recommend the use of an extra central foot (P) in line with the Genius bottom support (A). INOXA S.r.l Via dell' Industria, 28 60020 POLVERIGI (AN) ITALY Tel. +39 071 906324 - 906090 Fax +39 071 906096 http: www.inoxa.it...
- Page 2 Fissare il supporto inferiore (A) alla base del mobile e la piastra di aggancio (F) alla parete frontale. Utilizzare le viti pre-posizionate rispettando le distanze come da disegni. Fix the bottom support (A) onto the base of the cabinet and the hook plate (F) onto the front wall.
- Page 3 Posizionare il secondo perno (G) in uno dei fori all'altezza desiderata ed infilare il secondo braccio (C) fino a bloccarlo sul perno come in precedenza. Inserire la seconda clip (H) in uno dei fori in modo da bloccare la posizione del secondo braccio. Inserire il supporto superiore (E).
- Page 4 Ruotare i bracci fino a fondo corsa e ruotare il componente di blocco (M). Montare i ripiani (D) sui bracci facendo scorrere i profili al di sotto di essi sulle ruote. Rotate arms until end-run, then rotate the interlock component (M). Assemble the shelves on the arms by sliding the profiles beneath the shelf on the wheels.
