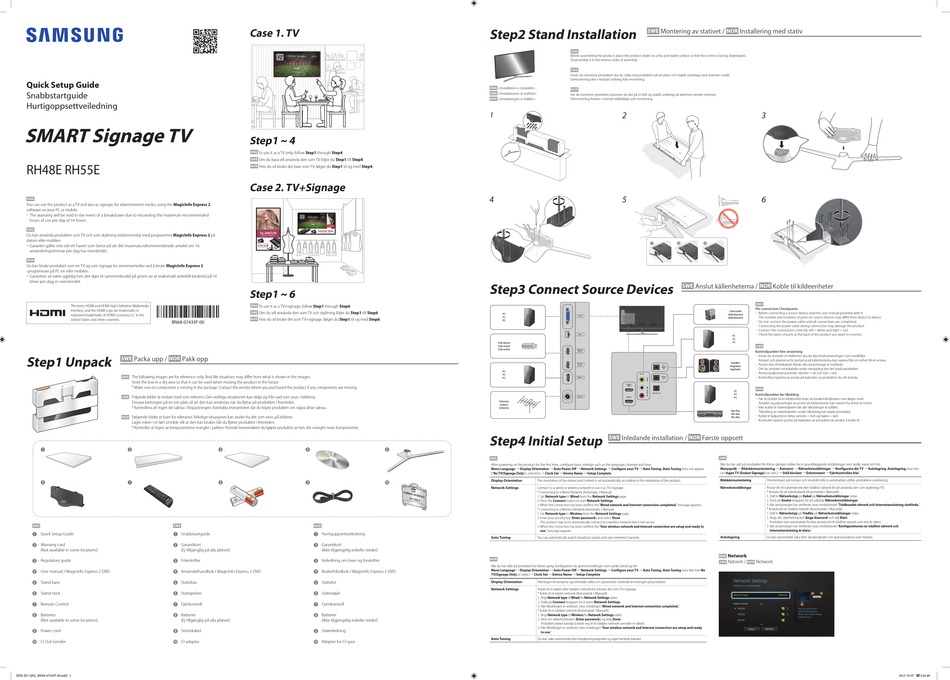

Quick Setup Guide
Snabbstartguide
Hurtigoppsettveiledning

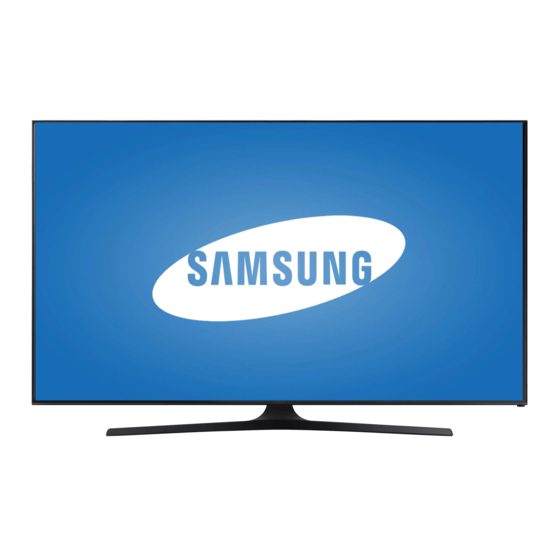

SMART Signage TV
RH48E RH55E
You can use the product as a TV and also as signage, for advertisement media, using the MagicInfo Express 2
software on your PC or mobile.
- The warranty will be void in the event of a breakdown due to exceeding the maximum recommended
hours of use per day of 16 hours.
Du kan använda produkten som TV och som skyltning (reklammedia) med programmet MagicInfo Express 2 på
datorn eller mobilen.
- Garantin gäller inte vid ett haveri som beror på att det maximala rekommenderade antalet om 16
användningstimmar per dag har överskridits.
Du kan bruke produktet som en TV og som signage for annonsemedier ved å bruke MagicInfo Express 2
-programvare på PC-en eller mobilen.
- Garantien vil være ugyldig hvis det skjer et sammenbrudd på grunn av at maksimalt anbefalt brukstid på 16
timer per dag, er overskredet.
The terms HDMI and HDMI High-Definition Multimedia
Interface, and the HDMI Logo are trademarks or
registered trademarks of HDMI Licensing LLC in the
United States and other countries.
BN68-07435F-00
Step1 Unpack
Packa upp /
Pakk opp
The following images are for reference only. Real-life situations may differ from what is shown in the images.
Store the box in a dry area so that it can be used when moving the product in the future.
* Make sure no component is missing in the package. Contact the vendor where you purchased the product if any components are missing.
Följande bilder är endast med som referens. Den verkliga situationen kan skilja sig från vad som visas i bilderna.
Förvara kartongen på en torr plats så att den kan användas när du flyttar på produkten i framtiden.
* Kontrollera att ingen del saknas i förpackningen. Kontrakta leverantören där du köpte produkten om några delar saknas.
Følgende bilder er bare for referanse. Virkelige situasjoner kan avvike fra det som vises på bildene.
Lagre esken i et tørt område slik at den kan brukes når du flytter produktet i fremtiden.
* Kontroller at ingen av komponentene mangler i pakken. Kontakt leverandøren du kjøpte produktet av hvis det mangler noen komponenter.
1
2
6
7
Quick Setup Guide
Snabbstartguide
1
1
Warranty card
Garantikort
2
2
(Not available in some locations)
(Ej tillgänglig på alla platser)
Regulatory guide
Föreskrifter
3
3
User manual / MagicInfo Express 2 DVD
Användarhandbok / MagicInfo Express 2 DVD
4
4
5
Stand base
5
Stativbas
6
Stand neck
6
Stativpelare
Remote Control
Fjärrkontroll
7
7
Batteries
Batterier
8
8
(Not available in some locations)
(Ej tillgänglig på alla platser)
Power cord
Strömkabel
9
9
CI Slot Gender
CI-adapter
0
0
RHE-EU-QSG_BN68-07435F-00.indd 1
Case 1. TV
Step1 ~ 4
To use it as a TV only, follow Step1 through Step4.
Om du bara vill använda den som TV följer du Step1 till Step4.
Hvis du vil bruke det bare som TV, følger du Step1 til og med Step4.
Case 2. TV+Signage
Step1 ~ 6
To use it as a TV+signage, follow Step1 through Step6.
Om du vill använda den som TV och skyltning följer du Step1 till Step6.
Hvis du vil bruke det som TV+signage, følger du Step1 til og med Step6.
3
4
5
8
9
0
Hurtigoppsettveiledning
1
Garantikort
2
(Ikke tilgjengelig enkelte steder)
Veiledning om lover og forskrifter
3
Brukerhåndbok / MagicInfo Express 2 DVD
4
5
Stativfot
6
Stativsøyle
Fjernkontroll
7
Batterier
8
(Ikke tilgjengelig enkelte steder)
Strømledning
9
Adapter for CI-spor
0
Step2 Stand Installation
Montering av stativet /
Before assembling the product, place the product down on a flat and stable surface so that the screen is facing downwards.
Disassembly is in the reverse order of assembly.
Innan du monterar produkten ska du ställa ned produkten på ett plant och stabilt underlag med skärmen nedåt.
Demontering sker i motsatt ordning från montering.
<Installation is complete>
<Installationen är slutförd>
Før du monterer produktet, plasserer du det på et flatt og stabilt underlag så skjermen vender nedover.
<Installeringen er fullført>
Demontering foretas i motsatt rekkefølge som montering.
1
2
4
5
Step3 Connect Source Devices
PC
PC
PC IN
PC
LAN
USB device
USB-enhet
USB-enhet
USB
(0.5A)
USB
(1.0A)
PC
AUDIO
IN
PC
PC
AV IN
AUDIO
PC
HDMI 1
OUT
HDMI 2
(ARC)
RS232C IN
ANT IN
HDMI 3
Antenna
Antenn
Antenne
Step4 Initial Setup
Inledande installation /
After powering on the product for the first time, configure basic settings such as the language, channel and time.
Menu Language → Display Orientation → Auto Power Off → Network Settings → Configure your TV → Auto Tuning (Auto Tuning does not appear
if No TV(Signage Only) is selected.) → Clock Set → Device Name → Setup Complete
Display Orientation
The orientation of the menus and content is set automatically, according to the orientation of the product.
Network Settings
Connect to a wired or wireless network to use it as TV+Signage.
* Connecting to a Wired Network (Automatic / Manual)
1. Set Network type to Wired from the Network Settings page.
2. Press the Connect button to start Network Settings.
3. When the connection has been verified, the "Wired network and Internet connection completed." message appears.
* Connecting to a Wireless Network (Automatic / Manual)
1. Set Network type to Wireless from the Network Settings page.
2. Enter your security key (Enter password.) and select Done.
The product may try to automatically connect to a wireless network that is not secure.
3. When the connection has been verified, the "Your wireless network and Internet connection are setup and ready to
use." message appears.
Auto Tuning
You can automatically search broadcast signals and save retrieved channels.
Når du har slått på produktet for første gang, konfigurerer du grunninnstillinger som språk, kanal og tid.
Menu Language → Display Orientation → Auto Power Off → Network Settings → Configure your TV → Auto Tuning (Auto Tuning vises ikke hvis No
TV(Signage Only) er valgt.) → Clock Set → Device Name → Setup Complete
Display Orientation
Retningen til menyene og innholdet stilles inn automatisk i henhold til retningen på produktet.
Network Settings
Koble til et kablet eller trådløst nettverk for å bruke det som TV+Signage.
* Koble til et kablet nettverk (Automatisk / Manuelt)
1. Angi Network type til Wired fra Network Settings-siden.
2. Trykk på Connect-knappen for å starte Network Settings.
3. Når tilkoblingen er verifisert, vises meldingen "Wired network and Internet connection completed.".
* Koble til et trådløst nettverk (Automatisk / Manuelt)
1. Angi Network type til Wireless fra Network Settings-siden.
2. Skriv inn sikkerhetskoden (Enter password.) og velg Done.
Produktet prøver kanskje å koble seg til et trådløst nettverk som ikke er sikkert.
3. Når tilkoblingen er verifisert, vises meldingen "Your wireless network and Internet connection are setup and ready
to use.".
Auto Tuning
Du kan søke automatisk etter kringkastingssignaler og lagre hentede kanaler.
Installering med stativ
3
6
Anslut källenheterna /
Koble til kildeenheter
Pre-connection Checkpoints
Camcorder
- Before connecting a source device, read the user manual provided with it.
Videokamera
The number and locations of ports on source devices may differ from device to device.
Videokamera
- Do not connect the power cable until all connections are completed.
Connecting the power cable during connection may damage the product.
- Connect the sound ports correctly: left = white and right = red.
- Check the types of ports at the back of the product you want to connect.
PC
PC
PC
Kontrollpunkter före anslutning
- Innan du ansluter en källenhet ska du läsa bruksanvisningen som medföljer.
Antalet och platserna för portarna på källenheterna kan variera från en enhet till en annan.
Speaker
- Anslut inte strömkabeln förrän alla anslutningar är slutförda.
Högtalare
Om du ansluter strömkabeln under inkoppling kan det skada produkten.
Høyttaler
- Anslut ljudportarna korrekt: vänster = vit och röd = röd.
- Kontrollera typerna av portar på baksidan av produkten du vill ansluta.
PC
PC
Kontrollpunkter før tilkobling
PC
- Før du kobler til en kildeenhet leser du brukerhåndboken som følger med.
Antallet og plasseringer av porter på kildeenheter kan variere fra enhet til enhet.
- Ikke koble til strømkabelen før alle tilkoblinger er fullført.
Blu-Ray
Tilkobling av strømkabelen under tilkobling kan skade produktet.
Blu-Ray
- Koble til lydportene riktig: venstre = hvit og høyre = rød.
Blu-Ray
- Kontroller typene porter på baksiden av produktet du ønsker å koble til.
Første oppsett
När du har satt på produkten för första gången ställer du in grundläggande inställningar som språk, kanal och tid.
Menyspråk → Bildskärmsorientering → Autoavst. → Nätverksinställningar → Konfigurera din TV → Autolagring (Autolagring visas inte
om Ingen TV (Endast Signage) har valts.) → Ställ klockan → Enhetsnamn → Fjärrkontrollen klar
Bildskärmsorientering
Orienteringen på menyer och innehåll ställs in automatiskt utifrån produktens orientering.
Nätverksinställningar
Anslut till ett kabelnätverk eller trådlöst nätverk för att använda den som skyltnings-TV.
* Ansluta till ett kabelnätverk (Automatiskt / Manuellt)
1. Ställ in Nätverkstyp på Kabel på Nätverksinställningar-sidan.
2. Tryck på Anslut-knappen för att påbörja Nätverksinställningar.
3. När anslutningen har verifierats visas meddelandet "Trådbundet nätverk och Internetanslutning slutförda.".
* Ansluta till ett trådlöst nätverk (Automatiskt / Manuellt)
1. Ställ in Nätverkstyp på Trådlös på Nätverksinställningar-sidan.
2. Ange din säkerhetsnyckel (Ange lösenord) och välj Klart.
Produkten kan automatiskt försöka ansluta till ett trådlöst nätverk som inte är säkert.
3. När anslutningen har verifierats visas meddelandet "Konfigurationen av trådlöst nätverk och
Internetanslutning är klara.".
Autolagring
Du kan automatiskt söka efter sändarsignaler och spara kanalerna som hämtas.
Network
Nätverk /
Network
2015-10-07
2:42:48
