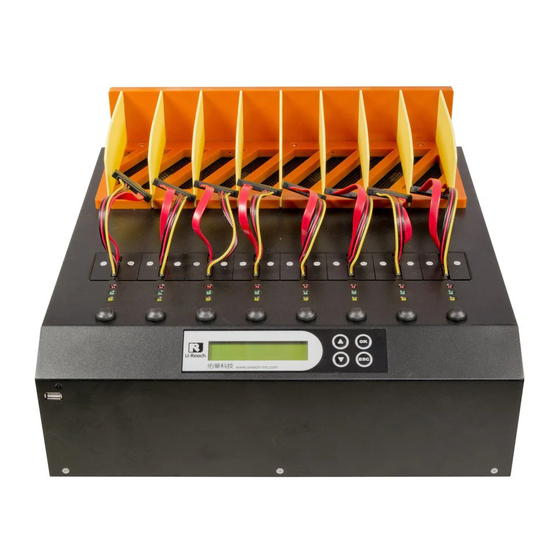

ureach MTS-SAS Series User Manual

Sata/sas duplicator and sanitizer
Hide thumbs Also See for MTS-SAS Series:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
MTS-SAS Series
SATA/SAS
Duplicator and Sanitizer
User Manual v A.01

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the MTS-SAS Series and is the answer not in the manual?

Questions and answers

Related Manuals for ureach MTS-SAS Series

Summary of Contents for ureach MTS-SAS Series

  • Page 1 MTS-SAS Series SATA/SAS Duplicator and Sanitizer User Manual v A.01...

  • Page 2: Table Of Contents

    Index v A.01.4 Product Disclaimer ........................3 Warranty ........................... 3 Piracy Statement ........................3 Before You Start ........................4 Notice Symbols ......................... 4 Product Overview ........................5 Functions Table ......................... 7 Functions ..........................11 1. Copy ..........................11 2. Compare ........................11 3.

  • Page 3: Product Disclaimer

    Product Disclaimer U-Reach is not accountable for any incidental or consequential damages, which includes, but is not constrained to property harm, loss of time or data from use of a U-Reach product, or any other damages attributable to product malfunction or failure (including without limitation, those attributable to: (1) reliance of the materials provided, (2) costs of product replacement, (3) loss of use, data or profits, (4) delays or business interruptions, (5) and any principle of legal responsibility, arising out of or in reference to the use or overall...

  • Page 4: Before You Start

    Before You Start Important Notice Carefully read the entire manual before operating. Make sure the source device is correct and functioning. Equal capacity of source and target is recommended for guaranteed data consistency. Using the Copy+Compare function provides the most flawless duplication. Damage incurred due to non-compliance with this operating instructions will void the warranty.

  • Page 5: Product Overview

    Product Overview Front View Back View Power Switch and Grounding Port PC Link Power Supply...
  • Page 6 LED Indicator LCD Configuration...

  • Page 7: Functions Table

    Functions Table Function Descriptions Copies data from source device to targets. (There are four copy modes in 1. Copy function "6.2 Copy Area") 2. Compare Compares the source and targets to ensure copy accuracy. 3. Copy Automatically launches compare function after copy is completed. +Compare 4.1 Quick Erase Erases device(s)’...
  • Page 8 4.12 Sanitize Purge Erases the non-loadable areas complying with NIST 800-88 Standards for SAS hard disk drive(s). 5.1 Show Disk Info. Displays basic information such as device model, name, capacity, etc. 5.2.1 Update BIOS Updates system firmware by any device at the source port or through the USB port.
  • Page 9 6.7 Language Sets preferred language: English or Japanese. 6.8 Delete Disk Signature After Copy Do not copy the disk signature onto target devices. 6.9.1 Unknown Format Allows user to copy or skip unknown format(s). 6.9.2 Erase Master Allows user to erase the source port or not. 6.9.3 Erase Pattern Sets whether to overwrite data in one-byte or Big random data.
  • Page 10 Copy and Setting Copies HPA setting and data from source device to target. Clear HPA Setting 6.9.10 Clear Clears HPA setting during erase. HPA at ERASE Keep HPA Setting Keeps original HPA setting during erase. 6.9.11 Mark After Erase Creates watermark on the device(s) after erase job is completed.

  • Page 11: Functions

    Functions 1. Copy Step 1: Prepare source and target devices. Recommendation: Target device(s)’ capacity must be equal to or larger than the source Note device capacity. Step 2: Connect source and target devices. Step 3: Proceed to copy. Scroll to select "1. Copy", then press "OK" to start the duplication process. The number of working/connected targets will be displayed on LCD.

  • Page 12: Copy+Compare

    The number of working/connected targets will be displayed on the LCD. Press "OK" to start. Note 3. Copy+Compare Sequentially automates from Function 1, Copy to Function 2, Compare. Scroll to select "3. Copy+Compare", then press "OK" to start the automated duplication and verification process.
  • Page 13 4.1 Quick Erase This function will erase the index table from the connected device(s). Scroll to select "4.1. Quick Erase”, then press "OK" to start the erasing process. 4.2 Full Erase This function will erase all data per NIST 800-88 Standards on the connected device(s). Scroll to select "4.2 Full Erase”, then press "OK"...

  • Page 14: Utility

    This function will erase device(s) complying with Army Regulation 380-19 by the US Army. Scroll to select "4.9 US Army AR 380-19", then press "OK" to start the erasing process. 4.10 BMB21-2007 This function will erase device(s) complying with BMB21-2007 Standards. Scroll to select "4.10 BMB21-2007", then press "OK"...
  • Page 15 Note The USB’s format must be: FAT16 or FAT32. Step 2: Proceed to update firmware. Connect USB drive to the USB port in front of the duplicator. Scroll to select "5.2.1 Update BIOS”, then press "OK" to start the firmware update process. The firmware update process may take longer than 5 minutes.
  • Page 16 This menu contains submenus related to device information, system information and updates. Scroll to select "6. Utility”, then press "OK" to view the submenus. 6.1 Start-up Menu This function allows user to select the default function to display during equipment initialization.
  • Page 17 - 6.4 Skip Bad Sectors - 6.5 Minimum Speed - 6.6 Check Source Minimum Speed - 6.9.1 Unknown Format - 6.9.8 Copy HPA Area Using appropriate copy modes can greatly reduce operation time and increase efficiency. There are four copy modes with different copy methods. ❶System and Files Copies data and skips empty space.
  • Page 18 ❸Whole Device Copies all source data bit by bit. Scroll to select "Whole Device”, then press "OK" to save the copy method. Copies the whole source device, irrespective of content, format, partition or empty space. This mode does not analyze the data.
  • Page 19 ➍Percentage (%) Select percentage of source capacity to copy. Scroll to select "Percentage”, set the upper and lower %, then press "OK" to save the copy method. 6.3 Copy GPT Backup Area Disabling this function allows the duplicator to copy from big capacity device to small capacity device(s).
  • Page 20 If function is disabled, the target HDD will reconstruct the GPT Backup Area by Windows Caution system. It may require the HDD to restart in order to work. 6.4 Skip Errors Skips bad sectors during Copy/ Compare/ Erase. Scroll to select "6.4 Skip Bad Sectors”, then press "OK" to scroll through the available values for skipping bad sectors.
  • Page 21 This function only works with “6.2 Copy Area >> System and Files.” Scroll to select "6.9.1 Unknown Format”, then press "OK”. Unknown format includes all forms of modified and proprietary data and partitions. ❶ Copy Unknown Copy unknown format(s). Scroll to select "6.9.1 Unknown Format >> Copy Unknown”, then press "OK" to save this setting.
  • Page 22 Skip source bad sectors during Erase. Bad sectors can be set as unlimited or at a value from 0 to 65,535. Scroll to select “6.9.4 Skip Erase Errors”, and press “OK” to scroll through the available values for skipping bad sectors. 6.9.5 Wait HDD Time Sets device power up buffer time prior to copy, erase, etc...
  • Page 23 ❷ Enabled Scroll to select "6.9.8 Lock Key >> Do Lock Key”, press "OK," then reboot the system to activate the setting. **Only ▲▼ buttons are disabled. **To unlock keys, press “▲▼ OK ESC” simultaneously for 5 seconds. The screen will show "UNLOCK KEY"...
  • Page 24 ❸ Copy and Setting Copies HPA setting and data from source device to target. Scroll to select "6.9.9 HPA Copy Modes >> Copy and Setting”, then press "OK" to save this setting. HPA function “Copy and Setting” may change the original parameter of target Caution devices.

  • Page 25: Log Manager

    6.9.14 Verify After ERASE Automatically verifed when performing the following erasures, Full Erase, 7-PASS Erase, Secure Erase, Enhanced Secure Erase, Sanitize Erase. Users can choose “Disable” or 100% Verify, NIST800-88 10% Verify, NIST800-88 15% Verify, NIST800-88 20% Verify. 6.10 Restore Defaults Restores all settings back to manufacturer defaults.
  • Page 26 the entire duplication process. By displaying detailed information for each port, this tool helps to identify the slowest writing device that in turn, keeps the operation running efficiently. The USB must be FAT16/FAT32 format. The LCD will display the number of recorded logs. Note (E.g.
  • Page 27 Step 2: Select Date Range. After entering <Open Report>, select the date range for log report. Step 3: Generate Report. After selecting the date range, click <Generate Report> to generate log report. The duplicator can record up to 30,000 records of operational information off the device. Each device operation is saved as one record.

  • Page 28: Real Time Pc-Monitoring

    .txt, .csv, .xml, or .pdf. Step 5: Save Log to the Specific Location. Specify a name and location to save the log. Step 6: To Complete Output Log Reports. After successfully creating and saving the log, the report will be in the folder in which it was saved.

  • Page 29: Using The Pc-Monitoring Feature

    Step 6: If the screen above does not appear, please repeat steps 1 thru 4. If the system requests “Run the program as an Administrator”, right click “LV07H”, then Note set it in “Properties” > “Compatibility”. Using the PC-Monitoring Feature Please select only one computer to do all PC-Monitoring.
  • Page 30 Step 3: After duplication, the program will display the average speed of each device. 7.1 Out Today Report Outputs current day log report Scroll to select "7.1 Out Today Report”, then press "OK" to output log report to a USB drive. 7.2 Out Recent Report Outputs recent log report Scroll to select "7.2 Out Recent Report”, then press "OK"...
  • Page 31 *The PC-Link software (LV07) is designed to continuously record log reports. If user executes “clear log records” on the duplicator while LV07 is still running, the conflict between LV07 and duplicator might lead a serious system error. 7.4.2 Password Setup Allows password change.
  • Page 33 Series MTS-SAS Duplicador y desinfectante SATA/SAS Manual del Usuario vA.01...
  • Page 34 Index v A.01.4 Descargo de responsabilidad del producto ................35 Garantía ..........................35 Declaración de piratería ......................35 Antes de que empieces ......................36 Símbolos de aviso ........................36 Descripción del producto ......................37 Functions Table ........................39 Funciones ..........................44 1.

  • Page 35: Descargo De Responsabilidad Del Producto

    Descargo de responsabilidad del producto U-Reach no es responsable de ningún daño incidental o consecuente, que incluye, entre otros, daños a la propiedad, pérdida de tiempo o datos por el uso de un producto U-Reach, o cualquier otro daño atribuible al mal funcionamiento o falla del producto (incluido sin limitación, aquellos atribuibles a: (1) dependencia de los materiales proporcionados, (2) costos de reemplazo del producto, (3) pérdida de uso, datos o ganancias, (4) retrasos o interrupciones comerciales, (5) y cualquier principio de responsabilidad legal, que surja de o en referencia al uso o desempeño...

  • Page 36: Antes De Que Empieces

    Antes de que empieces Noticia Importante Lea atentamente todo el manual antes de operar. Asegúrese que la Fuente del dispositivo sea correcto y funcione. Se recomienda la misma capacidad de origen y destino para garantizar la coherencia de los datos. El uso de la Función Copiar+Comparar proporciona una duplicación más impecable.

  • Page 37: Descripción Del Producto

    Descripción del producto Vista Frontal *Open Platform Desing = Diseño de plataforma abierta *Source Port = Puerto de origen *Target port = Puerto de destino *2.5*/3.5* HDD son adaptables en la ranura de HDD *Asynchroncus erase button = Botón de borrado Asincrónico.
  • Page 38 Indicador LED *LED de indicación en cada ranura. Amarillo: encendido Verde: pase Rojo: falla Configuración LCD *Function = Función *Number of target HDD = Número de objetivos HDD *Total size = tamaño total *Forward = Avanzar *Confirm/OK = Confirmar/OK *Time elapsed and copy progress = Tiempo transcurrido y progreso de la copia *The slowest HDD = El disco duro más lento *Backward = retroceder *Cancel/back = cancelar / retroceder...

  • Page 39: Functions Table

    Functions Table Función Descripción Copia datos del dispositivo de origen a los destinos. (Hay cuatro 1. Copiar modos de copia en la función "6.2 Área de copia") Compara el origen y los destinos para garantizar la precisión de la 2. Comparar copia.
  • Page 40 4.11 Desinfectar el borrado de bloques Borra las áreas no cargables que cumplen con los estándares NIST 800-88 para SSD SAS. 4.12 Purga de desinfección Borra las áreas no cargables que cumplen con los estándares NIST 800-88 para unidades de disco duro SAS. 5.1 Mostrar información de disco.
  • Page 41 6.5 Velocidad mínima Permite al usuario deshabilitar o establecer el umbral de velocidad mínimo durante Copiar / Comparar. 6.6 Compruebe la velocidad mínima de la fuente Permite al usuario habilitar o deshabilitar la verificación de velocidad del primer puerto durante Copiar / Comparar. 6.7 Idioma Establece el idioma preferido: inglés o Japonés.
  • Page 42 Mantener objetivo HPA No copia datos HPA, pero mantiene la configuración HPA original del dispositivo de No copie destino. Despeja objetivo HPA No copia los datos de HPA y 6.9.9 Copiar borra la configuración de HPA modo HPA del dispositivo de destino. Configuración de HPA de destino Copia la configuración de HPA del dispositivo de origen al de destino.
  • Page 43 6.10 Restaurar valores predeterminados Restablece la configuración del fabricante. 7.1 Informe de hoy Muestra los datos de registro de hoy. 7.2 Informe reciente Muestra datos de registro recientes. 7.3 Fecha fuera del período Genera un período establecido de datos de registro. 7.4.1 Borrar TODO el registro 7.

  • Page 44: Funciones

    Funciones 1. Copiar Paso 1: Preparar los dispositivos de origen y destino. Recomendación: la capacidad de los dispositivos de destino debe ser igual o Nota mayor que la capacidad del dispositivo de origen. Paso 2: Conecte los dispositivos de origen y de destino. Paso 3: Proceda a copiar.

  • Page 45: Comparar

    CRC64: durante la duplicación, cada puerto registrará simultáneamente datos Nota escritos y comparará CRC64 entre la fuente y los destinos. El resultado se transmitirá con una luz verde (pasa) o una luz roja (falla). 2. Comparar Proceda a verificar los dispositivos. Desplácese para seleccionar "2.
  • Page 46 Presione “▲” o “▼” para ver el estado en tiempo real de cada puerto. Presione “OK” para ver los detalles de cada puerto. Paso 4: Borrar completado A continuación, se ofrecen algunos consejos para realizar o detener un trabajo de borrado.. Presione “Asynchronous Erase Button”...
  • Page 47 Esta función borrará los dispositivos 7 veces cumpliendo con los estándares DoD 5220.22-M (ECE). Desplácese para seleccionar "4.5 7-Pass Erase", luego presione "OK" para iniciar el proceso de borrado. 4.6 Borrado seguro Esta función borra las áreas no cargables que cumplen con los estándares NIST 800-88. Desplácese para seleccionar "4.6 Secure Erase ", luego presione "OK"...

  • Page 48: Utilidad

    Si se interrumpe el proceso de Sanitize Block Erase, el dispositivo se Precaución bloqueará. Por favor ejecute “5.1 Show Disk Info” y espere hasta que el dispositivo se desinfecte por completo. 4.12 Desinfectar purga Esta función borrará las áreas no cargables de las unidades de disco duro SAS que cumplen con los estándares NIST 800-88.
  • Page 49 Conecte la unidad USB al Puerto USB en frente de la duplicadora. Desplácese para seleccionar “5.2.1 Update BIOS”, luego presione “OK” para iniciar el proceso de actualización del firmware. El proceso de actualización del firmware puede tardar más de 5 minutos. No interrumpa la alimentación ni el proceso durante la actualización del BIOS.

  • Page 50: Configuración

    6. Configuración Este menú contiene submenús relacionados con información del dispositivo, información del sistema y actualizaciones. Desplácese para seleccionar "6. Utility", luego presione "OK" para ver los submenús. 6.1 Menú de inicio Esta función permite al usuario seleccionar la función predeterminada que se mostrará durante la inicialización del equipo..
  • Page 51 - 6.2 Copy Area - 6.4 Skip Bad Sectors - 6.5 Minimum Speed - 6.6 Check Source Minimum Speed - 6.9.1 Unknown Format - 6.9.8 HPA Copy Area El uso de los modos de copia adecuados puede reducir en gran medida el tiempo de funcionamiento y aumentar la eficiencia.
  • Page 52 ❸Whole Device Copia todos los datos de origen bit a bit. Desplácese para seleccionar "Whole Device", luego presione "OK" para guardar el método de copia. Copia todo el dispositivo de origen, independientemente del contenido, formato, partición o espacio vacío. Este modo no analiza los datos.
  • Page 53 ➍ Porcentaje (%) Seleccione el porcentaje de capacidad de origen para copiar. Desplácese para seleccionar "Percentage", configure el% superior e inferior, luego presione "OK" para guardar el método de copia. 6.3 Copiar el área de copia de seguridad de GPT Habilitar esta función permite al duplicador copiar desde un dispositivo de gran capacidad a un dispositivo de pequeña capacidad (s).
  • Page 54 Si la función está desactivada, el disco duro de destino reconstruirá el Precaución área de copia de seguridad de GPT mediante el sistema de Windows. Es posible que sea necesario reiniciar el HDD para que funcione. 6.4 Omitir sectores defectuosos Omite sectores defectuosos durante Copy/ Compare.
  • Page 55 6.9 Configuración avanzada 6.9.1 Formato desconocido Esta función solo funciona con “6.2 Copy Area >> System and Files.” Desplácese para seleccionar "6.9.1 Unknown Format”, luego presione "OK”. El formato desconocido incluye todas las formas de particiones y datos modificados y patentados.
  • Page 56 ❷ Big Random Data Carácter aleatorio escrito en un conjunto de áreas. Desplácese para seleccionar "6.9.3 Erase Pattern >> Big Random Data”, luego presione "OK" para guardar esta configuración. 6.9.4 Omitir errores de borrado Omita los sectores defectuosos de la fuente durante el borrado. Los sectores defectuosos se pueden establecer como ilimitados o con un valor de 0 a 65,535.
  • Page 57 6.9.8 Tecla de bloqueo Esta función permite a los usuarios habilitar o deshabilitar los 4 botones del panel de control. Desplácese para seleccionar "6.9.8 Lock Key”, luego presione "OK" para acceder a la configuración disponible. ❶ Disabled Desplácese para seleccionar "6.9.8 Lock Key >> Do NOT Lock Key”, luego presione "OK" para guardar esta configuración.
  • Page 58 Borrar objetivo HPA No copia los datos de HPA y borra la configuración de HPA del dispositivo de destino. Desplácese para seleccionar "Clear Target HPA”, luego presione "OK" para guardar esta configuración. ❷ Configuración de HPA de destino Copia la configuración de HPA del dispositivo de origen al de destino. Desplácese para seleccionar "6.9.9 HPA Copy Modes >>...
  • Page 59 borrado. Esta marca de agua se mostrará al ejecutar “5.1 Show Disk Info.” 6.9.12 Ratio de transferencia Permite al usuario seleccionar la tasa de transferencia. Desplácese para seleccionar "6.9.12 Transfer Rate”, luego presione "OK". Seleccione el modo de transferencia deseado desde UDMA2 to 7.

  • Page 60: Administrador De Registros

    7. Administrador de registros Este menú permite a los usuarios acceder a varios submenús. Desplácese para seleccionar "7. Log Manager”, luego presione "OK" acceder a los submenús. IV. Diagrama de informe de registro Source device Info. Copy Area and Check Sum Result Date Time Lapsed Time...
  • Page 61 ➋ Exportar informe de registro reciente Exporta un informe de registro reciente (1-28 días) a través del puerto USB a una unidad USB. ➌ Exportar informe de registro personalizado Exporta el informe de registro de un período de tiempo específico a través del puerto USB a una unidad USB.
  • Page 62 Paso 3: generar informe. Después de seleccionar el rango de fechas, haga clic en < Generate Report > para generar un informe de registro. El duplicador puede registrar hasta 30.000 registros de información operativa fuera del dispositivo. Cada operación del dispositivo se guarda como un registro. Por ejemplo, se grabarán 26 registros si los datos se copian de 1 dispositivo a 25 dispositivos.
  • Page 63 Se pueden guardar 30.000 registros a la vez. Un registro de dispositivo es igual a un registro grabado. Precaución (Por ejemplo, la duplicación de 1 dispositivo a 21 dispositivos se registrará en 21 registros). Monitoreo de PC en tiempo real El monitoreo de PC en tiempo real es una herramienta conveniente para monitorear el estado en tiempo real de cada puerto de trabajo, como el progreso de la duplicación, los resultados de las pruebas y el registro de operaciones.

  • Page 64: Uso De La Función De Monitorización De Pc

    Paso 6: Si la pantalla anterior no aparece, repita los pasos del 1 al 4. Si el sistema solicita “Run the program as an Administrator”, haga clic con el Nota botón derecho en“LV07H”, luego configúrelo en “Properties” > “Compatibility”. Uso de la función de monitorización de PC Seleccione solo una computadora para hacer todo el monitoreo de PC.
  • Page 65 Paso 3: Después de la duplicación, el programa mostrará la velocidad promedio de cada dispositivo. 7.1 Informe de hoy Emite el informe de registro del día actual. Desplácese para seleccionar "7.1 Out Today Report”, luego presione "OK" para enviar el informe de registro a una unidad USB. 7.2 Informe reciente Genera un informe de registro reciente.
  • Page 66 Antes de utilizar la función "Borrar TODO el registro" cuando esté conectado a la PC, siga los siguientes pasos: 1. Cierre el software PC-Link (LV07) o 2. Desconecte el duplicador de la PC Precaución * El software PC-Link (LV07) está diseñado para registrar informes de registro de forma continua.
