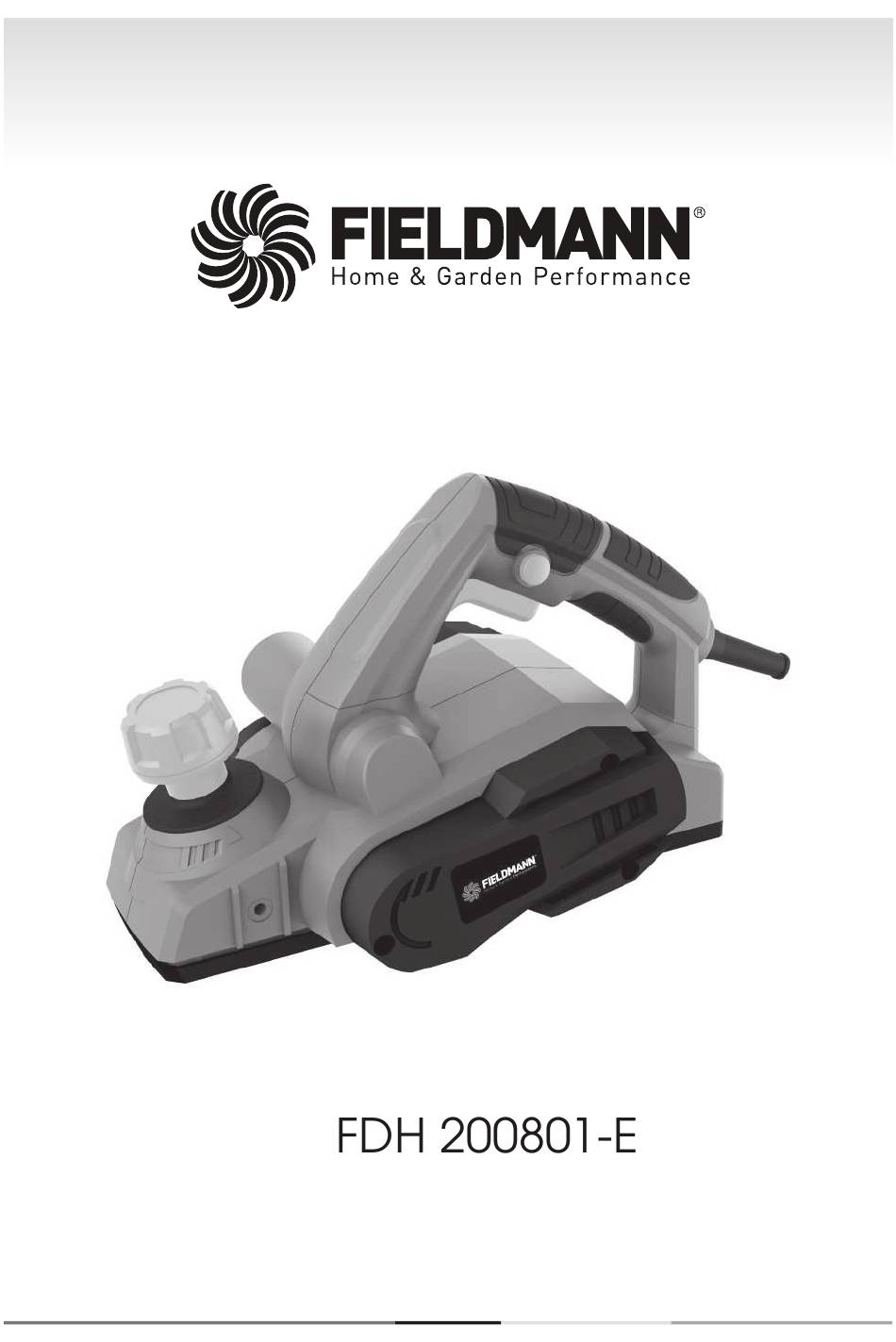

Fieldmann FDH 200801-E Manual

Hide thumbs Also See for FDH 200801-E:

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

Download this manual

Advertisement

loading
Need help?

Need help?

Do you have a question about the FDH 200801-E and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Fieldmann FDH 200801-E

Summary of Contents for Fieldmann FDH 200801-E

  • Page 7: Table Of Contents

    Contents Electric Hand-held Planer INSTRUCTION MANUAL Thank you for your purchase of the electric hand-held planer. For your personal safety, read and understand the Instruction Manual before using. Keep the Instruction Manual in a safe place for future reference. CONTENTS 1.

  • Page 8: General Safety Instructions

    General safety instructions GENERAL SAFETY INSTRUCTIONS WARNING! Carefully read the instruction manual before use. Important safety warnings Unpack the product carefully and be sure not to throw away any part of the package before having found all components of the product. Keep the product in a dry place out of reach of children.
  • Page 9 General safety instructions Carefully read, remember and keep these safety instructions WARNING! In the use of electric machines and power tools, it is necessary to respect and follow the following safety instructions for the reasons of protection against electric shock, personal injury and danger of fire. The term “power tool” in the instructions below refers both to mains-operated (corded) power tool or battery-operated (cordless) power tool.
  • Page 10 General safety instructions If an extension cord is used, always check whether its technical parameters match the information specified in the type label of the power tool. When operating a power tool outdoors, use an extension cord suitable for outdoor use. If extension drums are used, these must be rolled out to prevent overheating of the cord.
  • Page 11 General safety instructions Power Tool Use and Maintenance Always disconnect the power tool from the mains in case of any problem during the work, before cleaning the power tool or its maintenance, during each transportation and after the completion of the work! Never operate a power tool if it is damaged in any way. Immediately stop working if the power tool generates abnormal noise or smell.

  • Page 12: Symbols

    Symbols SYMBOLS The product complies with the applicable standards and regulations. Read the Instruction Manual attentively prior to use. Double-insulated. Use eyes protective equipment Use ears protectiove equipment Wear a breathing mask. Subjected to recycling FDH 200 1-E...

  • Page 13: Proper Use

    Layout | Propeer Use | Before starting the equipment (Figs. 1/2/3) 1. Setting knob for the chip depth 2. Dust bag 3. Safety lock-off 4. ON/OFF switch 5. Rear base plate 6. Belt cover 7. Chip ejector 8. Front base plate 10.

  • Page 14: Operation

    Before starting the equipmen | Operation Turn the setting knob for the chip depth (1) in a counter-clockwise direction to set a lower chip depth: Lower chip depth After finishing work, set the chip depth so that the knives are lowered and thus protected from damage. Turn the setting knob for the chip depth to position “0”...
  • Page 15 Operation 6.2.2 Chamfering edges (Fig. 9-10) There is a V-shaped groove (a) in the front base plate that enables you to planer edges at an angle of 45° for a smooth finish. Switch on the tool and wait until it reaches full speed. Place the V-shaped groove (a) on the edge of the workpiece at an angle of 45°.

  • Page 16: Cleaning, Maintenance And Ordering Of Spare Parts

    Cleaning, maintanance and ordering of spare parts CLEANING, MAINTENANCE AND ORDERING OF SPARE PARTS Always pull out the mains power plug before starting any cleaning work. Cleaning Keep all safety devices, air vents and the motor housing free of dirt and dust as far as possible. Wipe the equipent with a clean cloth or blow it with compressed air at low pressure.
  • Page 17 Cleaning, maintanance and ordering of spare parts 1. Correct adjustment Result: Smooth planed surfaces 2. Notches in the surface Problem: The cutting edge on the planing knife (or both planing knives) is not parallel to the height ofthe rear base plate. 3.

  • Page 18: Technical Specifications

    Technical specifications TECHNICAL SPECIFICATIONS Electric hand-held planer: Mains voltage: 230V/50Hz Power input: Idling speed: Chip depth: 0-2mm Rebate depth: 0-6mm Planer width: 82mm Protection class: Weight: LpA sound pressure level dB(A) LWA sound power level dB(A) Vibration emission value ah = . Important ! The vibration value changes according to the area of application of the electric tool and may exceed the speci ied value in exceptional circumstances.
  • Page 19 Technical specifications ELECTRIC HAND-HELD PLANER OPERATING INSTRUCTIONS...
  • Page 20 Disposal INSTRUCTIONS AND INFORMATION ON DISPOSAL OF USED PACKAGING Put any used package material to the place determined by the municipality for waste disposal. DISPOSAL OF USED ELECTRIC AND ELECTRONIC EQUIPMEN This symbol on products or accompanying documents means that used electric or electronic products must not be put to ordinary municipal waste.
  • Page 21 Obsah Elektrický ruční hoblík NÁVOD K OBSLUZE Děkujeme vám, že jste si zakoupili tento elektrický ruční hoblík. Než jej začnete používat, přečtěte si, prosím, pozorně tento návod k obsluze a uschovejte jej pro případ dalšího použití. OBSAH 1. VŠEOBECNÉ BEZPEČNOSTNÍ PŘEDPIS 2.
  • Page 22 Všeobecné bezpečnostní předpisy 1. VŠEOBECNÉ BEZPEČNOSTNÍ PŘEDPISY POZOR! Před použitím si pečlivě přečtěte návod k použití. Důležitá bezpečnostní upozornění Výrobek pečlivě vybalte a dejte pozor, abyste nevyhodili žádnou část obalového materiálu dříve, než najdete všechny součásti výrobku. Výrobek uchovávejte na suchém místě mimo dosah dětí. Čtěte všechna upozornění...
  • Page 23 Obecné bezpečnostní pokyny OBECNÉ BEZPEČNOSTNÍ POKYNY Tyto bezpečnostní pokyny si pečlivě prostudujte, zapamatujte a uschovejte UPOZORNĚNÍ! Při používání elektrických strojů a elektrického nářadí je nutno respektovat a dodržovat následující bezpečnostní pokyny z důvodů ochrany před úrazem elektrickým proudem, zraněním osob a nebezpečím vzniku požáru. Výrazem „elektrické nářadí“ je ve všech níže uvedených pokynech myšleno jak elektrické...
  • Page 24 Obecné bezpečnostní pokyny Nikdy nepracujte s nářadím, které má poškozený el. kabel nebo vidlici, nebo spadlo na zem a je jakýmkoliv způsobem poškozené. V případě použití prodlužovacícho kabelu vždy zkontrolujte, že jeho technické parametry odpovídají údajům uvedeným na typovém štítku nářadí. Je-li elektrické nářadí používáno venku, používejte prodlužovací...
  • Page 25 Obecné bezpečnostní pokyny Nepoužívejte elektrické nářadí pokud jste pod vlivem alkoholu, drog, léků nebo jiných omamných či návykových látek. Toto zařízení není určené pro použití osobami (včetně dětí) se sníženými fyzickými, smyslovými nebo mentálními schopnostmi nebo s nedostatkem zkušeností a znalostí, pokud nejsou pod dozorem nebo nedostali pokyny s ohledem na použiti zařízení...
  • Page 26 Obecné bezpečnostní pokyny Servis Nevyměňujte části nářadí, neprovádějte sami opravy, ani jiným způsobem nezasahujte do konstrukce nářadí. Opravy nářadí svěřte kvalifikovaným osobám. Každá oprava nebo úprava výrobku bez oprávnění naší společnosti je nepřípustná (může způsobit úraz, nebo škodu uživateli). Elektrické nářadí vždy nechte opravit v certifikovaném servisním středisku. Používejte pouze originální...
  • Page 27 Symboly SYMBOLY Noste ochrannou prachovou masku Nevhazujte je do běžného odpadu ELEKTRICKÝ RUČNÍ HOBLÍK NÁVOD K OBSLUZE...
  • Page 28 Popis přístroje | Použití podle účelu určení | Před uvedením do provozu POPIS PŘÍSTROJE (obr. 1/2/3) 1. Nastavovací knoflík pro hloubku třísky 2. Sáček na zachytávání prachu 3. Blokování zapnutí 4. Zapínač / vypínač 5. Zadní základová deska 6. Kryt řemene 7.
  • Page 29 Před uvedením do provozu | Obsluha Otáčení nastavovacího knoflíku pro hloubku třísky (1) proti směru hodinových ručiček: menší hloubka třísky. Po ukončení práce nastavit hloubku třísky tak, aby nůž nevyčníval ven a byl tím chráněn proti poškození. K tomu otočte nastavovací knoflík pro hloubku třísky do polohy „0“. 5.2 Odsávání...
  • Page 30 Obsluha | Výměna síťového napájecího vedení 6.2.2 Srážení hran (obr. 9-10) Na přední základové desce je zapracována drážka tvaru V (a), s jejíž pomocí můžete hladce hoblovat hrany v úhlu 45°. Zapněte přístroj a nechte ho dosáhnout jeho plné rychlosti. Nasaďte drážku tvaru V (a) hoblíku v úhlu 45° na hranu obrobku.
  • Page 31 Čištění, údržba a objednání náhradních dílů ČIŠTĚNÍ, ÚDRŽBA A OBJEDNÁNÍ NÁHRADNÍCH DÍLŮ Před všemi čisticími pracemi vytáhněte síťovou zástrčku. Čištění Udržujte bezpečnostní zařízení, větrací otvory a kryt motoru tak prosté prachu a nečistot, jak jen to je možné. Otřete přístroj čistým hadrem nebo ho profoukněte stlačeným vzduchem při nízkém tlaku. Doporučujeme přímo po každém použití...
  • Page 32 Čištění, údržba a objednání náhradních dílů 2. Zářezy v povrchu Problém: Ostří hoblovacího nože (nebo obou hoblovacích nožů) neprobíhá paralelně k výšce zadní základové desky. 3. Zářezy na začátku hoblované plochy Problém: Ostří hoblovacího nože (nebo obou hoblovacích nožů) leží pod výškou zadní základové desky. 4.
  • Page 33 Technické údaje . TECHNICKÉ ÚDAJE ELEKTRICKÝ RUČNÍ HOBLÍK: Síťové napětí: 230 V/50 Hz Příkon Otáčky chodu naprázdno: Hloubka třísky: 0-2 mm Falcovací hloubka: 0-6 mm Šířka záběru: 82 mm Třída ochrany: Hmotnost: Hladina akustického tlaku LpA dB(A) Hladina akustického výkonu LWA dB(A) Emisní...
  • Page 34 Technické údaje FDH 200 1-E...
  • Page 35 Likvidace IKVIDACE POKYNY A INFORMACE O NAKLÁDÁNÍ S POUŽITÝM OBALEM Použitý obalový materiál odložte na místo určené obcí k ukládání odpadu. LIKVIDACE POUŽITÝCH ELEKTRICKÝCH A ELEKTRONICKÝCH ZAŘÍZENÍ Tento symbol na produktech anebo v průvodních dokumentech znamená, že použité elektrické a elektronické výrobky nesmí být přidány do běžného komunálního odpadu. Ke správné...
