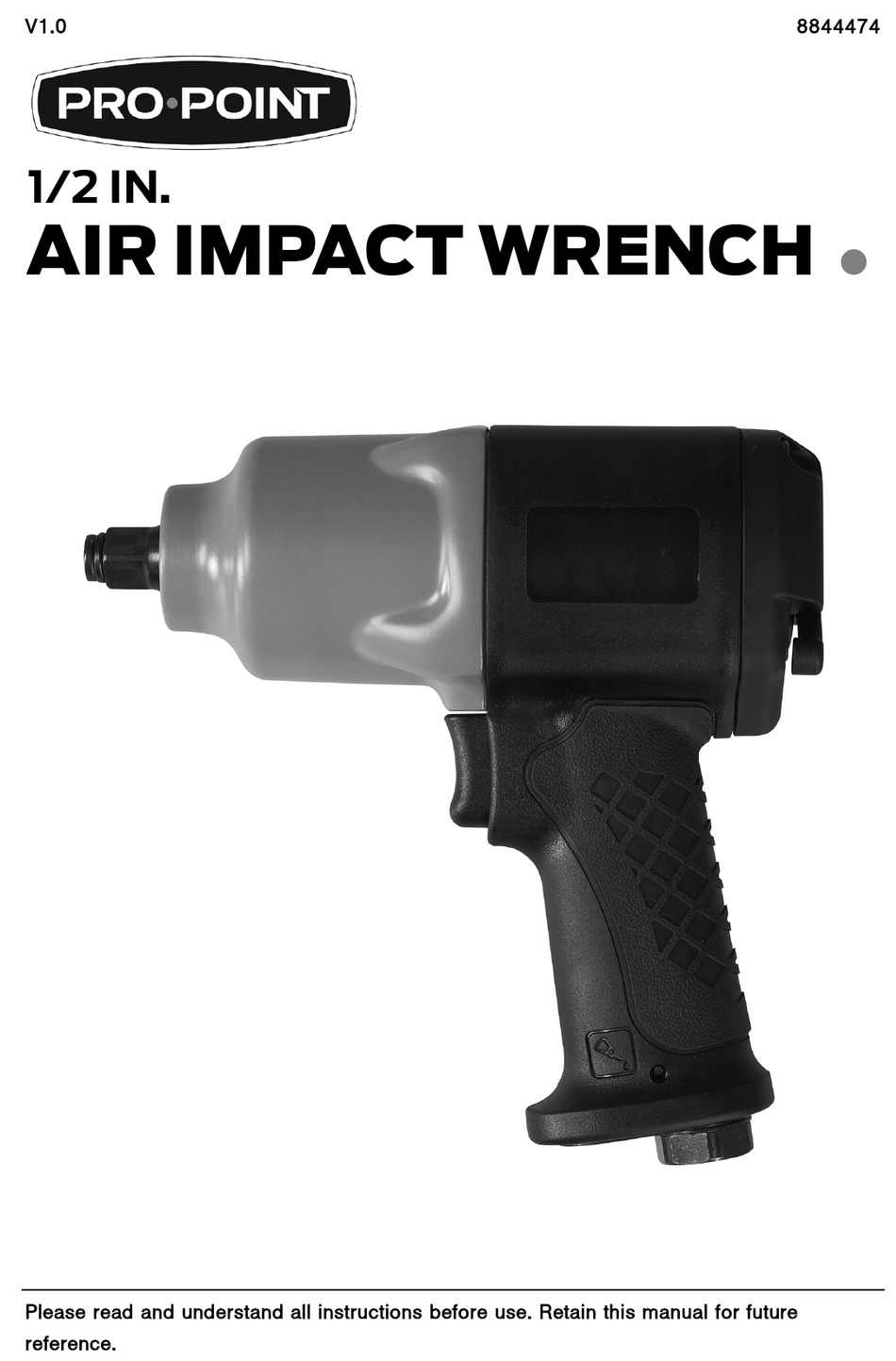

- Page 1 V1.0 8844474 1/2 IN. AIR IMPACT WRENCH Please read and understand all instructions before use. Retain this manual for future reference.
-
Page 2: Specifications
8844474 1/2 in. Air Impact Wrench V1.0 SPECIFICATIONS Air Inlet 1/4 in. Square Drive Size 1/2 in. Pressure Rating (PSI) 90 PSI Average CFM @ 15 Second Run Time 7.3 CFM CFM @ Full Load 26 CFM Max. Torque 1,000 ft-lb... -
Page 3: Work Area
V1.0 1/2 in. Air Impact Wrench 8844474 INTRODUCTION The 1/2 in. Air Impact Wrench is a heavy-duty, professional quality tool engineered for many years of reliable service. It features a large-capacity, balanced twin hammer driven by a ball bearing motor for smooth operation and long life. -
Page 4: Personal Precautions
8844474 1/2 in. Air Impact Wrench V1.0 Wear gloves that provide protection based on the work materials or to reduce the effects of tool vibration. 3.1 Do not wear gloves when operating a tool that can snag the material and pull the hand into the tool. -
Page 5: Specific Safety Precautions
V1.0 1/2 in. Air Impact Wrench 8844474 Support the workpiece or clamp it to a stable platform. Holding the workpiece by hand or against your body may lead to personal injury. Securely hold this tool using both hands. Using a tool with only one hand can result in loss of control. - Page 6 8844474 1/2 in. Air Impact Wrench V1.0 12. Never force the tool. Excessive pressure could break the tool, resulting in damage to your workpiece or serious personal injury. Excessive pressure is the cause if your tool runs smoothly under no load, but roughly under load.
- Page 7 V1.0 1/2 in. Air Impact Wrench 8844474 10. Always turn off the air compressor and drain tank pressure completely before attempting maintenance or attaching air tools. Release pressure slowly from the system. AIR HOSE PRECAUTIONS Inspect the tool's air hose for cracks, fraying or other faults before each use.
-
Page 8: Assembly And Installation
8844474 1/2 in. Air Impact Wrench V1.0 DO NOT use this tool before consulting a physician if one of the following applies: Pregnant d. Nervous system disorders Impaired blood circulation to e. Diabetes the hands f. Raynaud's Disease Past hand injuries UNPACKING WARNING! Do not operate the tool if any part is missing. -
Page 9: Operation
V1.0 1/2 in. Air Impact Wrench 8844474 OPERATION CAUTION! Injury Hazard! To avoid injury, always disconnect the air supply to the tool when attaching or removing sockets or accessories. Use only sockets and accessories rated for impact use. Disconnect the air supply. -
Page 10: Troubleshooting
8844474 1/2 in. Air Impact Wrench V1.0 Keep the tool clean, dry and free from oil/grease at all times. Maintain the tool’s labels and name plates. These carry important information. If unreadable or missing, contact Princess Auto Ltd. for replacements. - Page 11 V1.0 1/2 in. Air Impact Wrench 8844474 PROBLEM(S) POSSIBLE CAUSE(S) SUGGESTED SOLUTION(S) Tool runs at 1. Have a qualified technician Motor parts worn. normal speed, service the tool. but loses power 2. Replace tool or parts. under load. Tool runs slowly.
- Page 12 8844474 1/2 in. Air Impact Wrench V1.0 PROBLEM(S) POSSIBLE CAUSE(S) SUGGESTED SOLUTION(S) Loss of power or 1. Excessive drain on the 1. Check the air hose and erratic air hose. Incorrect size confirm the hose fitting is performance. or type of hose correct for the inlet bushing.
-
Page 13: Parts Breakdown
V1.0 1/2 in. Air Impact Wrench 8844474 PARTS BREAKDOWN PARTS LIST O-Ring DESCRIPTION Motor Housing Assembly Spring (including 38) Throttle Valve Assembly Air Inlet (including 7-1 and 7-2) O-Ring 7-1 Throttle Valve Pin Exhaust Deflector 7-2 Throttle Valve Visit www.princessauto.com for more information... - Page 14 8844474 1/2 in. Air Impact Wrench V1.0 Throttle Valve Seat Washer O-Ring Hammer Frame Trigger Assembly Hammer (including 11 and 12) Hammer Pin Trigger Pin Standard Anvil O-Ring 34B 2 in. Extended Anvil Spring Pin O-Ring Gasket Socket Retainer O-Ring...
- Page 15 V1.0 1/2 in. Air Impact Wrench 8844474 Visit www.princessauto.com for more information...
- Page 16 8844474 1/2 in. Air Impact Wrench V1.0 For technical questions call 1-800-665-8685...
- Page 17 V1,0 8844474 CLÉS À CHOCS PNEUMATIQUES 1/2 PO Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.
-
Page 18: Spécifications
8844474 Clés à chocs pneumatiques de 1/2 po V1,0 SPÉCIFICATIONS Entrée d’air 1/4 po Format de prise carrée 1/2 po Pression nominale 90 lb/po carré Débit moyen à un temps de 7,3 pi cubes/min fonctionnement de 15 secondes Débit à pleine charge... -
Page 19: Aire De Travail
V1,0 Clés à chocs pneumatiques de 1/2 po 8844474 INTRODUCTION La clé à chocs pneumatique de 1/2 po est un outil robuste de qualité professionnelle qui est conçue pour offrir un fonctionnement fiable pendant plusieurs années. Elle possède un double marteau équilibré de grande capacité... -
Page 20: Précautions Personnelles
8844474 Clés à chocs pneumatiques de 1/2 po V1,0 protection des yeux devrait être conforme à la norme CSA Z94.3- 07 ou ANSI Z87.1 fonction du type de travail effectué. Portez un écran facial panoramique de type approprié avec les lunettes de sécurité... -
Page 21: Consignes De Sécurité Spécifiques
V1,0 Clés à chocs pneumatiques de 1/2 po 8844474 Ne dirigez jamais le jet d’air ou les outils vers votre corps, d’autres individus ou des animaux. Les débris et la poussière projetés à grande vitesse peuvent causer des blessures. Des blessures graves ou même la mort peuvent survenir en cas d’inhalation de l’air comprimé. - Page 22 8844474 Clés à chocs pneumatiques de 1/2 po V1,0 Ne recouvrez pas les orifices d'aération. Un refroidissement approprié est requis pour éviter d’endommager le moteur de l’outil. Utilisez uniquement des accessoires qui ont été spécifiquement conçus en fonction de l’outil. Assurez-vous aussi que l’accessoire est solidement installé.
- Page 23 V1,0 Clés à chocs pneumatiques de 1/2 po 8844474 Installez une soupape d'arrêt ou un régulateur sur la conduite afin de permettre une commande immédiate de l'alimentation en air, en cas d'urgence, même si un tuyau se fend. Arrêtez d’utiliser l’outil s’il ne fonctionne pas correctement ou s’il présente des fuites d’air.
- Page 24 8844474 Clés à chocs pneumatiques de 1/2 po V1,0 PRÉCAUTIONS RELATIVES AUX TUYAUX À AIR Inspectez le tuyau d’air de l'outil pour déceler des fissures, des effilochures et tout autre défaut avant chaque utilisation. Arrêtez l'utilisation si le tuyau d’air est endommagée ou si un sifflement se fait entendre provenant du tuyau à...
-
Page 25: Assemblage Et Installation
V1,0 Clés à chocs pneumatiques de 1/2 po 8844474 Portez des gants appropriés pour réduire les effets des vibrations. N'utilisez PAS cet outil en présence d'une des conditions suivantes : a. Grossesse d. Troubles neurologiques b. Mauvaise circulation sanguine aux e. -
Page 26: Soin Et Entretien
8844474 Clés à chocs pneumatiques de 1/2 po V1,0 UTILISATION ATTENTION! Risque de blessure! Pour éviter les blessures, débranchez toujours le tuyau d’alimentation en air de l’outil lors de la fixation ou du retrait des douilles ou des accessoires. Utilisez seulement des douilles et des accessoires certifiés pour des travaux avec impacts. - Page 27 V1,0 Clés à chocs pneumatiques de 1/2 po 8844474 Gardez l'outil propres, sèches et exemptes d'huile ou de graisse en tout temps. Veillez à ce que l'étiquette et la plaque signalétique demeurent intactes sur l'outil. Elles comportent des renseignements importants. Si elles sont illisibles ou manquantes, communiquez avec Princess Auto Ltd.
-
Page 28: Dépannage
8844474 Clés à chocs pneumatiques de 1/2 po V1,0 DÉPANNAGE Si l'outil ne fonctionne pas correctement ou si des pièces sont manquantes, visitez un magasin Princess Auto Ltd. afin de trouver une solution. Si ce n'est pas possible, demandez à un technicien qualifié de réparer l'outil. - Page 29 V1,0 Clés à chocs pneumatiques de 1/2 po 8844474 PROBLÈME(S) CAUSE(S) POSSIBLE(S) SOLUTION(S) PROPOSÉE(S) L'outil ne Dommages ou usure 1. Demandez à un technicien excessive des pièces qualifié de réparer l'outil. fonctionne pas. De l'air sort internes 2. Remplacez l'outil ou les librement de pièces.
-
Page 30: Liste Des Pièces
8844474 Clés à chocs pneumatiques de 1/2 po V1,0 RÉPARTITION DES PIÈCES LISTE DES PIÈCES Joint torique DESCRIPTION QTÉ Ensemble du carter du Ressort moteur (comprenant 38) Ensemble de soupape Entrée d'air d’accélérateur (comprenant 7-1 et 7-2) Joint torique 7-1 Tige de soupape Deflecteur d'échappement... - Page 31 V1,0 Clés à chocs pneumatiques de 1/2 po 8844474 7-2 Soupape d'accélérateur Rondelle Siège de soupape Cadre de marteau d’accélérateur Marteau Joint torique Goupille de marteau Ensemble de la gâchette Enclume (comprenant 11 et 12) 34B Enclume allongée de 2 po Goupille de gâchette...
- Page 32 8844474 Clés à chocs pneumatiques de 1/2 po V1,0 En cas de questions techniques, appelez le 1-800-665-8685...
