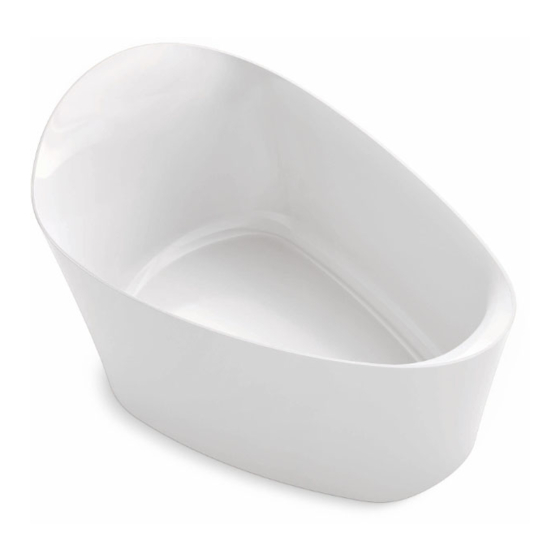

- Page 1 Installation and Care Guide 安装保养手册 LITHOCAST GLOSS FREESTANING BATH 灵雅石独立浴缸 KOHLER CHINA INVESTMENT CO., LTD NO.158, JIANG CHANG SAN ROAD, JING'AN DISTRICT, SHANGHAI, PRC POST CODE: 200436 科勒（中国）投资有限公司 上海市静安区江场三路 158 号 邮编：200436 English page 2-5 中文 页码 1329949-T01-B...
-
Page 2: Before You Begin
Install a floor- or ceiling-mounted bath filler with this freestanding bath. Illustrations shown may not look like your actual product but they still apply to this installation. This bath conforms to CSA B45.5/IAPMO Z124. All dimensions are nominal. 1329949-T01-B © Copyright Kohler China Investment Co., Ltd. 2019 © 版权为科勒（中国）投资有限公司所有 2019... -
Page 3: Prepare The Site
1-1/2" Drain Pipe Dia. 70mm 12mm under floor Finished Floor Bath Model "X" Dimension, above the floor K-8331T-* 16mm Min – 19mm Max K-8333T-* 16mm Min – 19mm Max K-8336T-* 16mm Min – 19mm Max 1. Prepare the Site NOTICE: Provide adequate floor support. NOTICE: Measure your product for site preparation. - Page 4 2. Install the Drain CAUTION: Risk of personal injury. This bath is extremely heavy. Obtain sufficient help and use lifting straps to carefully lift or move the bath. NOTE: If your model has a factory-installed drain, go to the "Install the Bath" section. Place a drop cloth on the floor.
-
Page 5: Install The Plumbing
Close the bath drain. Fill the bath to the overflow, and check for leaks. Care and Cleaning For best results, keep the following in mind when caring for your KOHLER product: • Always test your cleaning solution on an inconspicuous area before applying to the entire surface. - Page 6 所需工具及物料（不随产品提供） 外加： • 垫布 • 搬运带 • 薄垫片 • 支撑架（1.8m 长，厚度大于 25mm） • 木工常用工具 • 1-1/2" PVC 管（约 15cm 长） 密封硅胶 密封胶带 橡胶锤 安装之前 注意：避免人员受伤。本浴缸相当重。请使用搬运带小心地吊起或移动浴缸。 重要信息！为了确保成功安装，请在水平、完工地面上安装浴缸。 遵守当地所有给排水及建筑规定。 重要信息！排水组件、 排水盖、 垫圈放在包装箱的小配件盒内。 找到并保管此小配件盒， 才能丢弃包装箱和包装材料。 小心地打开包装箱并检查浴缸是否损坏。将浴缸放回包装箱，等待安装。 为简化将来维护操作，确保浴缸周围的所有给排水接口均方便检修。 请小心将浴缸搬到安装区域。浴缸很重，搬进房门时可能不太容易。 将浴缸安装在足够支撑、水平完工地面上。 本浴缸的设计仅适合独立式安装。 本浴缸为整体浇铸，包含溢水口。 安装与本独立式浴缸适配的落地或嵌入式浴缸龙头。 本文中的插图可能与实物有所不同，但仍适用于此安装。 该浴缸符合...
- Page 7 1-1/2" 排水管 直径 70mm 下陷 12mm 完工地面 浴缸型号 "X" 尺寸，高于地面 最小 16mm – 最大 19mm K-8331T-* 最小 16mm – 最大 19mm K-8333T-* 最小 16mm – 最大 19mm K-8336T-* 1. 准备安装地点 注意：确保地面具有足够的支撑力。 注意：测量产品尺寸，准备安装地点。 确定浴缸位置。 确认地面能提供足够的支撑力用于支撑浴缸。 确认地面完全水平。 重要信息！为了确保成功安装，请在水平、完工地面上安装浴缸。 定位，并安装标准的 PVC 或黄铜排水管。安装排水管时，使其一端延伸到完工地面以上“X”尺寸。有关“X” 尺寸的信息，请参阅产品规格表。 排水法兰...
- Page 8 2. 安装下水器 注意：避免人员受伤。本浴缸相当重。请使用搬运带小心地吊起或移动浴缸。 注意：如您的产品已由工厂安装下水器，请直接查看“安装浴缸”。 在地面上盖一块垫布。 请人帮忙一起用搬运带将浴缸小心侧放。 注：所需垫圈在浴缸包装箱的小配件盒内。 在法兰垫圈、排水管垫圈两侧全部涂抹密封硅胶，起润滑作用。 在排水法兰螺纹上缠绕密封胶带。 安装浴缸的法兰垫圈、排水法兰、排水管垫圈。用螺母固定排水法兰。 水平仪 对齐。 浴缸排水口 排水管 排水管 支撑架 3. 安装浴缸 注意：避免人员受伤。本浴缸相当重。请人帮忙用搬运带小心地吊起或移动浴缸。 注意：避免损坏浴缸。 对于工厂预装下水器的浴缸，请再次确认固定排水法兰的螺母没有松动，否则请拧 紧螺母防止漏水。 将两根 1.8m 长，厚度大于 25mm 的支撑架放在排水管的两侧，用于临时支撑浴缸。 请人帮忙用搬运带将浴缸小心地升到支撑架上，使浴缸排水口在排水管上方。 根据需要，小心重新调整浴缸的位置，使浴缸排水口正好在排水管上方。 请人帮忙一起用搬运带移开支撑架，然后将浴缸小心地放在地面上。根据需要，调整浴缸位置，确保排水管在 浴缸排水口的中央。 确认浴缸处于水平状态。根据需要在浴缸底部安装薄垫片。（薄垫片不随产品提供） 1329949-T01-B...
- Page 9 灵雅石 在两侧全部涂 排水盖 排水管 抹密封硅胶。 密封圈 浴缸 拨片 槽孔 排水本体 排水管 排水 涂抹密封胶。 本体 （选用） 浴缸 检查渗漏。 4. 安装卫生管道 注意：避免损坏浴缸。浴缸的所有排水接口都要确保做防渗密封。 排水接口的处理 注：所需排水盖放在包装箱的小配件盒内。 若使用 PVC 排水管，请选用薄排水管垫圈，若使用黄铜管，则选用厚垫圈。 在排水管垫圈内外表面全部涂抹密封硅胶，起润滑作用。 将排水管垫圈安装到排水管。用橡胶锤和 1-1/2'' PVC 管使垫圈固定在排水法兰。 注意：排水法兰开口的边缘可能很锋利。 注：确保不干扰排水管垫圈和排水法兰开口。垫圈必须固定在排水法兰槽位的下方，确保排水管正常工作。 重新组装排水盖总成。将排水盖上的拨片与排水口本体的槽孔对齐，然后插入排水盖总成。 按几次排水盖，确保排水口开合正常。 涂抹密封胶 - 选用 如有必要，在浴缸与完工地面之间的缝隙涂上一层薄薄、连续一圈透明或颜色相近的密封硅胶。 安装浴缸龙头 按照水龙头厂家说明书，安装水龙头阀门和装饰件。 合上浴缸排水口。注水至溢水口高度，检查是否有渗漏。...
