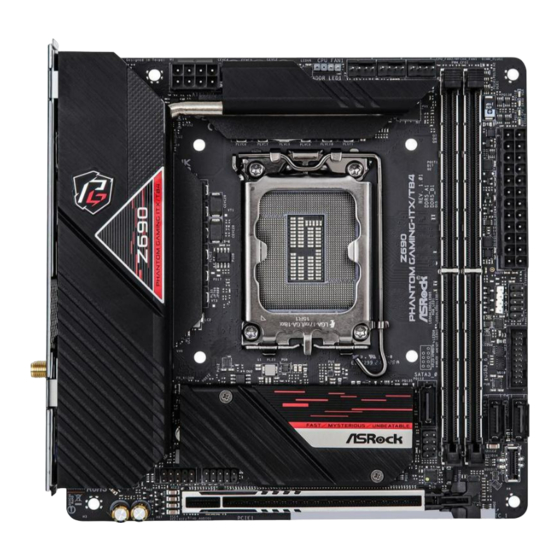

ASROCK Z690 Phantom Gaming-ITX/TB4 Manual
  1. Manuals
  2. Brands
  3. ASROCK Manuals
  4. Motherboard
  5. Z590 Phantom Gaming-ITX/TB4
  6. Manual

ASROCK Z690 Phantom Gaming-ITX/TB4 Manual

Hide thumbs Also See for Z690 Phantom Gaming-ITX/TB4:
Table of Contents

Advertisement

Quick Links

Download this manual
Version 1.0
Published October 2021
Copyright©2021 ASRock INC. All rights reserved.
Copyright Notice:
No part of this documentation may be reproduced, transcribed, transmitted, or
translated in any language, in any form or by any means, except duplication of
documentation by the purchaser for backup purpose, without written consent of
ASRock Inc.
Products and corporate names appearing in this documentation may or may not
be registered trademarks or copyrights of their respective companies, and are used
only for identification or explanation and to the owners' benefit, without intent to
infringe.
Disclaimer:
Specifications and information contained in this documentation are furnished for
informational use only and subject to change without notice, and should not be
constructed as a commitment by ASRock. ASRock assumes no responsibility for
any errors or omissions that may appear in this documentation.
With respect to the contents of this documentation, ASRock does not provide
warranty of any kind, either expressed or implied, including but not limited to
the implied warranties or conditions of merchantability or fitness for a particular
purpose.
In no event shall ASRock, its directors, officers, employees, or agents be liable for
any indirect, special, incidental, or consequential damages (including damages for
loss of profits, loss of business, loss of data, interruption of business and the like),
even if ASRock has been advised of the possibility of such damages arising from any
defect or error in the documentation or product.
This device complies with Part 15 of the FCC Rules. Operation is subject to the following
two conditions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that
may cause undesired operation.
CALIFORNIA, USA ONLY
The Lithium battery adopted on this motherboard contains Perchlorate, a toxic substance
controlled in Perchlorate Best Management Practices (BMP) regulations passed by the
California Legislature. When you discard the Lithium battery in California, USA, please
follow the related regulations in advance.
"Perchlorate Material-special handling may apply, see www.dtsc.ca.gov/hazardouswaste/
perchlorate"
ASRock Website: http://www.asrock.com

Advertisement

Table of Contents
loading

Related Manuals for ASROCK Z690 Phantom Gaming-ITX/TB4

Summary of Contents for ASROCK Z690 Phantom Gaming-ITX/TB4

  • Page 1 (including damages for loss of profits, loss of business, loss of data, interruption of business and the like), even if ASRock has been advised of the possibility of such damages arising from any defect or error in the documentation or product.
  • Page 2 If you require assistance please call ASRock Tel : +886-2-28965588 ext.123 (Standard International call charges apply) The terms HDMI®...
  • Page 3 ES OF ANY KIND WHETHER UNDER THIS AGREEMENT OR OTHERWISE, EVEN IF INTEL HAS BEEN ADVISED OF THE POSSIBILITY OF SUCH DAMAGES. LICENSE TO USE COMMENTS AND SUGGESTIONS. This Agreement does NOT obligate Licensee to provide Intel with comments or suggestions regarding the Software. However, if Licensee provides Intel with comments or suggestions for the modification, correction, improvement or enhancement of (a) the Software or (b) Intel products or processes that work with the Software, Licensee grants to Intel a non-exclusive, worldwide,...
  • Page 4 CE Warning This device complies with directive 2014/53/EU issued by the Commision of the European Community. This equipment complies with EU radiation exposure limits set forth for an uncontrolled environment. This equipment should be installed and operated with minimum distance 20cm between the radiator &...

  • Page 5: Motherboard Layout

    Z690 Phantom Gaming-ITX/TB4 Motherboard Layout Top Side View...

  • Page 6: Back Side View

    Back Side View...
  • Page 7 Z690 Phantom Gaming-ITX/TB4 No. Description ATX 12V Power Connector (ATX12V1) Addressable LED Header (ADDR_LED1) CPU Fan Connector (CPU_FAN1) CPU/Water Pump Fan Connector (CPU_FAN2/WP) Chassis Fan Connector (CHA_FAN1) 2 x 288-pin DDR5 DIMM Slots (DDR5_A1, DDR5_B1) Post Status Checker (PSC) ATX Power Connector (ATXPWR1)
  • Page 8 I/O Panel No. Description No. Description DisplayPort 1.4 Optical SPDIF Out Port USB 3.2 Gen2 Type-A Ports (USB3_1234) 10 Antenna Ports 2.5G LAN RJ-45 Port (Killer® E3100G)* BIOS Flashback Button Central / Bass (Orange) Clear CMOS Button Rear Speaker (Black) USB 3.2 Gen1 Port (USB3_5) Line In (Light Blue) USB 4.0 Thunderbolt...
  • Page 9 Z690 Phantom Gaming-ITX/TB4 ** If you use a 2-channel speaker, please connect the speaker’s plug into “Front Speaker Jack”. See the table below for connection details in accordance with the type of speaker you use. Audio Output Front Speaker Rear Speaker...
  • Page 10 802.11ax Wi-Fi 6E Module and ASRock WiFi 2.4/5/6 GHz An- tenna 802.11ax Wi-Fi 6E + BT Module This motherboard comes with an exclusive 802.11 a/b/g/n/ax Wi-Fi 6E + BT module (pre-installed on the rear I/O panel) that offers support for 802.11 a/b/g/n/ax Wi- Fi 6E connectivity standards and Bluetooth.

  • Page 11: Chapter 1 Introduction

    ASRock’s website without further notice. If you require technical support related to this motherboard, please visit our website for specific information about the model you are using. You may find the latest VGA cards and CPU support list on ASRock’s website as well. ASRock website http://www.asrock.com.

  • Page 12: Specifications

    • Supports DDR5 non-ECC, un-buffered memory up to 6400+(OC)* * Supports DDR5 4800 (1DPC) natively. * Please refer to Memory Support List on ASRock's website for more information. (http://www.asrock.com/) • Max. capacity of system memory: 64GB • Supports Intel® Extreme Memory Profile (XMP) 3.0 • 15μ...
  • Page 13 Z690 Phantom Gaming-ITX/TB4 * Supports two 4K displays or one 8K display * Only the CPU's embedded graphics can be displayed through Thunderbolt ports. If you want to display to a Thunderbolt monitor, please use CPU models with embedded graphics.
  • Page 14 • It will be activated (for supported countries) through Win- dows Update and software updates once available. * A 6GHz compatible router is required for 6E functionality. • 2 antennas to support 2 (Transmit) x 2 (Receive) diversity technology • Supports Bluetooth + High speed class II • Supports MU-MIMO • Supports Killer LAN Software • Supports Killer DoubleShot...
  • Page 15 Z690 Phantom Gaming-ITX/TB4 RAID • Supports RAID 0, RAID 1, RAID 5 and RAID 10 for SATA storage devices • Supports RAID 0, RAID 1 and RAID 5 for M.2 NVMe storage devices Connector • 1 x Chassis Intrusion and Speaker Header • 1 x RGB LED Header...
  • Page 16 • ErP/EuP ready (ErP/EuP ready power supply is required) * For detailed product information, please visit our website: http://www.asrock.com Please realize that there is a certain risk involved with overclocking, including adjusting the setting in the BIOS, applying Untied Overclocking Technology, or using third-party overclocking tools.

  • Page 17: Chapter 2 Installation

    Z690 Phantom Gaming-ITX/TB4 Chapter 2 Installation This is a Mini-ITX form factor motherboard. Before you install the motherboard, study the configuration of your chassis to ensure that the motherboard fits into it. Pre-installation Precautions Take note of the following precautions before you install motherboard components or change any motherboard settings.

  • Page 18: Installing The Cpu

    2.1 Installing the CPU 1. Before you insert the 1700-Pin CPU into the socket, please check if the PnP cap is on the socket, if the CPU surface is unclean, or if there are any bent pins in the socket. Do not force to insert the CPU into the socket if above situation is found. Otherwise, the CPU will be seriously damaged.
  • Page 19 Z690 Phantom Gaming-ITX/TB4...
  • Page 20 Please save and replace the cover if the processor is removed. The cover must be placed if you wish to return the motherboard for after service.

  • Page 21: Installing The Cpu Fan And Heatsink

    Z690 Phantom Gaming-ITX/TB4 2.2 Installing the CPU Fan and Heatsink...

  • Page 22: Installing Memory Modules (Dimm)

    2.3 Installing Memory Modules (DIMM) This motherboard provides two 288-pin DDR5 (Double Data Rate 5) DIMM slots, and supports Dual Channel Memory Technology. 1. For dual channel configuration, you always need to install identical (the same brand, speed, size and chip-type) DDR5 DIMM pairs. 2.
  • Page 23 Z690 Phantom Gaming-ITX/TB4...
  • Page 24 2.4 Expansion Slots (PCIe Slot) There is 1 PCIe slot on the motherboard. Before installing an expansion card, please make sure that the power supply is switched off or the power cord is unplugged. Please read the documentation of the expansion card and make necessary hardware settings for the card before you start the installation.

  • Page 25: Onboard Headers And Connectors

    Z690 Phantom Gaming-ITX/TB4 2.5 Onboard Headers and Connectors Onboard headers and connectors are NOT jumpers. Do NOT place jumper caps over these headers and connectors. Placing jumper caps over the headers and connectors will cause permanent damage to the motherboard.
  • Page 26 Serial ATA3 Connectors These three SATA3 (SATA3_0: connectors support SATA see p.1, No. 16) data cables for internal (SATA3_1: storage devices with up to see p.1, No. 13) 6.0 Gb/s data transfer rate. (SATA3_2: see p.1, No. 12) USB 2.0 Header There is one USB USB_PWR (9-pin USB1_2)
  • Page 27 Z690 Phantom Gaming-ITX/TB4 1. High Definition Audio supports Jack Sensing, but the panel wire on the chassis must support HDA to function correctly. Please follow the instructions in our manual and chassis manual to install your system. 2. If you use an AC’97 audio panel, please install it to the front panel audio header by the steps below: A.
  • Page 28 ATX 12V Power This motherboard Connector provides a 8-pin ATX 12V (8-pin ATX12V1) power connector. To use a (see p.1, No. 1) 4-pin ATX power supply, please plug it along Pin 1 and Pin 5. *Warning: Please make sure that the power cable connected is for the CPU and not the graphics card.

  • Page 29: Smart Switches

    Z690 Phantom Gaming-ITX/TB4 2.6 Smart Switches The motherboard has two smart switches: Clear CMOS Button and BIOS Flashback Button. Clear CMOS Button Clear CMOS Button (CLRCMOS1) allows users to quickly (see p.4, No. 12) clear the CMOS values. This function is workable only when you power off your computer and unplug the...
  • Page 30 (BIOS_FB) to flash the BIOS. (see p.4, No. 11) ASRock BIOS Flashback feature allows you to update BIOS without powering on the system, even without CPU. Before using the BIOS Flashback function, please suspend BitLocker and any encryp- tion or security relying on the TPM. Make sure that you have already stored and backup-ed the recovery key.

  • Page 31: Post Status Checker

    Z690 Phantom Gaming-ITX/TB4 2.7 Post Status Checker Post Status Checker (PSC) diagnoses the computer when users power on the machine. It emits a red light to indicate whether the CPU, memory, VGA or stor- age is dysfunctional. The lights go off if the four mentioned above are functioning...
  • Page 32 2.8 M.2_SSD (NGFF) Module Installation Guide (M2_1) The M.2, also known as the Next Generation Form Factor (NGFF), is a small size and versatile card edge connector that aims to replace mPCIe and mSATA. The Hyper M.2 Socket (M2_1, Key M), supports type 2280 PCIe Gen4x4 (64 Gb/s) mode. Installing the M.2_SSD (NGFF) Module Step 1 Prepare a M.2_SSD (NGFF) module...
  • Page 33 Z690 Phantom Gaming-ITX/TB4 Step 3 Before installing a M.2 (NGFF) SSD module, please loosen the screws to remove the M.2 heatsink. *Please remove the protective films on the bottom side of the M.2 heatsink before you install a M.2 SSD module.
  • Page 34 Step 6 Tighten the screw with a screwdriver to secure the M.2 heatsink into place. Please do not overtighten the screw as this might damage the M.2 heatsink.
  • Page 35 Z690 Phantom Gaming-ITX/TB4 M.2_SSD (NGFF) Module Support List Vendor Interface ADATA PCIe3 x4 ASX7000NP-128GT-C ADATA PCIe3 x4 ASX8000NP-256GM-C ADATA PCIe3 x4 ASX7000NP-256GT-C ADATA PCIe3 x4 ASX8000NP-512GM-C ADATA PCIe3 x4 ASX7000NP-512GT-C Apacer PCIe3 x4 AP240GZ280 Corsair PCIe3 x4 CSSD-F240GBMP500 Intel PCIe3 x4...
  • Page 36 2.9 M.2_SSD (NGFF) Module Installation Guide (M2_2) The M.2, also known as the Next Generation Form Factor (NGFF), is a small size and versatile card edge connector that aims to replace mPCIe and mSATA. The Hyper M.2 Socket (M2_2, Key M), supports type 2280 SATA3 6.0 Gb/s & PCIe Gen4x4 (64 Gb/s) modes.
  • Page 37 Z690 Phantom Gaming-ITX/TB4 Step 3 Align and gently insert the M.2 (NGFF) SSD module into the M.2 slot. Please be aware that the M.2 (NGFF) SSD module only fits in one orientation. Step 4 Tighten the screw with a screwdriver to secure the module into place.
  • Page 38 M.2_SSD (NGFF) Module Support List Vendor Interface ADATA SATA3 AXNS330E-32GM-B ADATA SATA3 AXNS381E-128GM-B ADATA SATA3 AXNS381E-256GM-B ADATA SATA3 ASU800NS38-256GT-C ADATA SATA3 ASU800NS38-512GT-C ADATA PCIe3 x4 ASX7000NP-128GT-C ADATA PCIe3 x4 ASX8000NP-256GM-C ADATA PCIe3 x4 ASX7000NP-256GT-C ADATA PCIe3 x4 ASX8000NP-512GM-C ADATA PCIe3 x4 ASX7000NP-512GT-C Apacer PCIe3 x4...
  • Page 39 Z690 Phantom Gaming-ITX/TB4 TEAM PCIe3 x4 TM8FP2240G0C101 TEAM PCIe3 x4 TM8FP2480GC110 Transcend SATA3 TS256GMTS400 Transcend SATA3 TS512GMTS600 Transcend SATA3 TS512GMTS800 V-Color SATA3 VLM100-120G-2280B-RD V-Color SATA3 VLM100-240G-2280RGB V-Color SATA3 VSM100-240G-2280 V-Color SATA3 VLM100-240G-2280B-RD SATA3 WDS100T1B0B-00AS40 SATA3 WDS240G1G0B-00RC30 PCIe3 x4 WDS256G1X0C-00ENX0 (NVME)
  • Page 40 2.10 ASRock Polychrome SYNC ASRock Polychrome SYNC is a lighting control utility specifically designed for unique indi- viduals with sophisticated tastes to build their own stylish colorful lighting system. Simply by connecting the LED strip, you can customize various lighting schemes and patterns, including Static, Breathing, Strobe, Cycling, Music, Wave and more.
  • Page 41 Z690 Phantom Gaming-ITX/TB4 Connecting the Addressable RGB LED Strip Connect your Addressable RGB LED strips to the Addressable LED Headers (ADDR_LED1) on the motherboard. ADDR_LED1 DO_ADDR VOUT 1. Never install the RGB LED cable in the wrong orientation; otherwise, the cable may be damaged.
  • Page 42 ASRock Polychrome SYNC Utility Now you can adjust the RGB LED color through the ASRock Polychrome SYNC Utility. Download this utility from the ASRock Live Update & APP Shop and start coloring your PC style your way! Drag the tab to customize your preference.
  • Page 43 Z690 Phantom Gaming-ITX/TB4 1 Einleitung Vielen Dank, dass Sie sich für das ASRock Z690 Phantom Gaming-ITX/TB4 entschieden haben – ein zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRock Streben nach Qualität und Beständigkeit erfüllt.

  • Page 44: Technische Daten

    • Unterstützt ungepufferten DDR5-Non-ECC-Speicher bis 6400+(OC)* * Unterstützt nativ DDR5 4800 (1DPC). * Weitere Informationen finden Sie in der Speicherkompatibilitätsliste auf der ASRock-Webseite. (http://www.asrock.com/) • Systemspeicher, max. Kapazität: 64GB • Unterstützt Intel® Extreme Memory Profile (XMP) 3.0 • 15-μ-Goldkontakt in DIMM-Steckplätze Erweiterungs- • 1 x PCIe-Gen5x16-Steckplätze*...
  • Page 45 Z690 Phantom Gaming-ITX/TB4 * Nur die integrierte Grafik der CPU kann über Thunderbolt- Anschlüsse angezeigt werden. Wenn Sie an einem Thunderbolt- Monitor anzeigen möchten, verwenden Sie bitte CPU-Modelle mit integrierter Grafik. • Unterstützt HDMI 2.1 TMDS (komprimiert) mit max. Auflösung bis 4K x 2K (4096x2160) bei 60 Hz • Unterstützt DisplayPort 1.4 mit DSC (komprimiert) max.
  • Page 46 • Es wird mittels Windows Update und Software-Aktualisierung aktiviert (bei unterstützten Ländern), sobald dies verfügbar ist. * Ein 6-GHz-kompatibler Router wird für 6e-Funktionalität benötigt. • 2 Antennen zur Unterstützung von Diversitätstechnologie mit 2 (Senden) x 2 (Empfangen) • Unterstützt Bluetooth + High-Speed Klasse II • Unterstützt MU-MIMO • Unterstützt Killer-LAN-Software • Unterstützt Killer DoubleShot...
  • Page 47 Z690 Phantom Gaming-ITX/TB4 RAID • Unterstützt RAID 0, RAID 1, RAID 5 und RAID 10 für SATA- Speichergeräte • Unterstützt RAID 0, RAID 1 und RAID 5 für M.2-NVMe- Speichergeräte Anschluss • 1 x Gehäuseeingriff- und Lautsprecher-Stiftleiste • 1 x RGB-LED-Stiftleiste * Unterstützt insgesamt bis zu 12 V/3 A, 36-W-LED-Streifen...
  • Page 48 • FCC, CE • ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich) * Detaillierte Produktinformationen finden Sie auf unserer Webseite: http://www.asrock.com Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS- Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktungswerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden...
  • Page 49 Z690 Phantom Gaming-ITX/TB4 1.3 Integrierte Stiftleisten und Anschlüsse Integrierte Stiftleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper- Kappen an diesen Stiftleisten und Anschlüssen an. Durch Anbringen von Jumper- Kappen an diesen Stiftleisten und Anschlüssen können Sie das Motherboard dauerhaft beschädigen.
  • Page 50 Serial-ATA-III- Diese drei SATA-III-Anschlüsse Anschlüsse unterstützen SATA-Datenkabel (SATA3_0: für interne Speichergeräte mit siehe S. 1, Nr. 16) einer Datenübertragungsgeschwi (SATA3_1: ndigkeit bis 6,0 Gb/s. siehe S. 1, Nr. 13) (SATA3_2: siehe S. 1, Nr. 12) USB 2.0-Stiftleiste Es gibt eine USB-2.0-Stiftleiste an USB_PWR (9-polig, USB1_2) diesem Motherboard.
  • Page 51 Z690 Phantom Gaming-ITX/TB4 1. High Definition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse. 2. Bei Nutzung eines AC’97-Audiopanels dieses bitte anhand folgender Schritte an der Audiostiftleiste der Frontblende installieren: A.
  • Page 52 ATX-12-V-Netzanschluss Dieses Motherboard bietet einen (8-polig, ATX12V1) 8-poligen ATX-12-V-Netzan- (siehe S. 1, Nr. 1) schluss. Bitte schließen Sie es zur Nutzung eines 4-poligen ATX- Netzteils entlang Kontakt 1 und Kontakt 5 an. *Warnung: Bitte stellen Sie sicher, dass das Stromkabel der CPU und nicht das der Grafik- karte angeschlossen ist.
  • Page 53 Z690 Phantom Gaming-ITX/TB4 1.4 Intelligente Schalter Das Motherboard hat zwei intelligente Schalter: CMOS-löschen-Taste und BIOS- Flashback-Taste. CMOS-löschen-Taste Mit der CMOS-löschen-Taste (CLRCMOS1) können Benutzer die CMOS- (siehe S. 4, Nr. 12) Werte schnell löschen. Diese Funktion ist nur verfügbar, wenn Sie Ihren Computer abschalten und die Strom-...
  • Page 54 Aktualisierung des BIOS deaktivieren. Andernfalls kann ein unvorhersehbarer Fehler auftreten. Befolgen Sie zur Verwendung der USB-BIOS-Flashback-Funktion die nachstehenden Schritte. 1. Laden Sie die aktuellste BIOS-Datei von der ASRock-Webseite herunter:http://www.asrock.com. 2. Kopieren Sie die BIOS-Datei auf Ihr USB-Flash-Laufwerk. Stellen Sie sicher, dass das Dateisystem Ihres USB-Flash-Laufwerks FAT32 ist.

  • Page 55: Contenu De L'emballage

    à modification sans préavis. En cas de modifications du présent document, la version mise à jour sera disponible sur le site Internet ASRock sans notification préalable. Si vous avez besoin d’une assistance technique pour votre carte mère, veuillez visiter notre site Internet pour plus de détails sur le modèle que vous...

  • Page 56: Spécifications

    * Prend en charge la DDR5 4800 (1DPC) de façon native. * Veuillez consulter la liste de prise en charge des mémoires sur le site Web d'ASRock pour de plus amples informations. (http://www.asrock. com/) • Capacité max. de la mémoire système : 64GB • Prend en charge Intel®...
  • Page 57 Z690 Phantom Gaming-ITX/TB4 * Seuls les graphiques intégrés du processeur peuvent être affichés via les ports Thunderbolt. Si vous voulez afficher sur un moniteur Thunderbolt, veuillez utiliser des modèles de processeurs avec graphiques intégrés. • Prend en charge la technologie HDMI 2.1 TMDS Compatible avec résolution maximale de 4K x 2K (4096x2160) @ 60Hz...
  • Page 58 • Il sera activé (pour les pays pris en charge) via Windows Update et les mises à jour logicielles une fois disponibles. * Un routeur compatible 6GHz est nécessaire pour la fonctionnalité 6E. • 2 antennes pour prendre en charge la technologie de diversité 2 (émission) x 2 (réception) • Prend en charge Bluetooth + classe II haut débit • Prend en charge MU-MIMO...
  • Page 59 Z690 Phantom Gaming-ITX/TB4 RAID • Prend en charge RAID 0, RAID 1, RAID 5 et RAID 10 pour les périphériques de stockage SATA • Supporte RAID 0, RAID 1 et RAID 5 pour les périphériques de stockage M.2 NVMe Connecteur • 1 x prise LED d’alimentation et emplacement sur châssis...
  • Page 60 • ErP/EuP Ready (alimentation ErP/EuP ready requise) * Pour des informations détaillées de nos produits, veuillez visiter notre site : http://www.asrock.com Il est important de signaler que l’ o verclocking présente certains risques, incluant des modifications du BIOS, l’ a pplication d’une technologie d’ o verclocking déliée et l’utilisation d’...
  • Page 61 Z690 Phantom Gaming-ITX/TB4 1.3 Embases et connecteurs de la carte mère Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur ces embases ou connecteurs endommagera irrémédiablement votre carte mère.
  • Page 62 Connecteurs Serial ATA3 Ces trois connecteurs SATA3 (SATA3_0: prennent en charge les câbles voir p.1, No. 16) de données SATA pour les (SATA3_1: périphériques internes de voir p.1, No. 13) stockage avec des taux de (SATA3_2: transfert de données allant voir p.1, No.
  • Page 63 Z690 Phantom Gaming-ITX/TB4 1. L’ a udio haute définition prend en charge la technologie Jack Sensing (détection de la fiche), mais le panneau grillagé du châssis doit être compatible avec la HDA pour fonctionner correctement. Veuillez suivre les instructions figurant dans notre manuel et dans le manuel du châssis pour installer votre système.
  • Page 64 Connecteur d’alimentation Cette carte mère est dotée d’un connecteur d’alimentation ATX ATX 12 V 12 V à 8 broches. Pour utili- (ATX12V1 à 8 broches) ser une alimentation ATX à 4 (voir p.1, No. 1) broches, veuillez effectuer les branchements sur la Broche 1 et la Broche 5.
  • Page 65 Z690 Phantom Gaming-ITX/TB4 1.4 Boutons intelligents La carte mère dispose de deux boutons intelligents : Bouton Effacer CMOS et bouton BIOS Flashback. Bouton Clear CMOS Le bouton d’ e ffacement Clear (CLRCMOS1) CMOS permet aux utilisateurs (voir p.4, No. 12) d’ e ffacer les valeurs CMOS rapidement.
  • Page 66 (voir p.4, No. 11) BIOS. La fonction ASRock BIOS Flashback vous permet de mettre à jour le BIOS sans allumer le système, même sans processeur. Avant d'utiliser la fonction BIOS Flashback, veuillez interrompre BitLocker et tout chiffrement ou sécurité...

  • Page 67: Contenuto Della Confezione

    Web per informazioni specifiche relative al modello attualmente in uso. È possibile trovare l'elenco di schede VGA più recenti e di supporto di CPU anche sul sito Web di ASRock. Sito Web di ASRock http://www.asrock.com.
  • Page 68 * Supporta DDR5 4800 (1DPC) in modo nativo. * Per maggiori informazioni fare riferimento all'elenco dei supporti di memoria sul sito di ASRock. (http://www.asrock.com/) • Capacità max. della memoria di sistema: 64GB • Supporto di XMP (Extreme Memory Profile) Intel® 3.0 • Contatti d’...
  • Page 69 Z690 Phantom Gaming-ITX/TB4 * Solo la grafica integrata della CPU può essere visualizzata tramite le porte Thunderbolt. Per visualizzare su un monitor Thunderbolt, utilizzare modelli di CPU con grafica integrata. • Supporta HDMI 2.1 compatibile TMDS con risoluzione massima fino a 4K x 2K (4096 x 2160) a 60Hz • Supporta DisplayPort 1.4 con DSC (compresso) risoluzione max.
  • Page 70 • Viene attivato (per i Paesi che lo supportano) tramite Windows Update e aggiornamenti del software una volta disponibili. * Per la funzionalità 6E è necessario un router compatibile con 6GHz. • 2 antenne per supportare tecnologia a diversità 2 (trasmissione) x 2 (ricezione) • Supporto di Bluetooth + High speed Classe II • Supporta MU-MIMO...
  • Page 71 Z690 Phantom Gaming-ITX/TB4 RAID • Supporta RAID 0, RAID 1, RAID 5 e RAID 10 per dispositivi di archiviazione SATA • Supporta RAID 0, RAID 1 e RAID 5 per dispositivi di archiviazione M.2 NVMe Connettore • 1 x collegamento altoparlante e intrusione telaio • 1 x collettore LED RGB...
  • Page 72 • FCC, CE • ErP/EuP Ready (è necessaria alimentazione ErP/EuP ready) * Per informazioni dettagliate sul prodotto, visitare il nostro sito Web: http://www.asrock.com Prestare attenzione al potenziale rischio previsto nella pratica di overclocking, inclusa la regolazione delle impostazioni nel BIOS, l'applicazione di tecnologia di Untied Overclocking o l'utilizzo di strumenti di overclocking di terze parti.
  • Page 73 Z690 Phantom Gaming-ITX/TB4 1.3 Header e connettori su scheda Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del jumper su questi header e connettori. Il posizionamento di cappucci del jumper su header e connettori provocherà danni permanenti alla scheda madre.
  • Page 74 Connettori Serial ATA3 Questi tre connettori SATA3 (SATA3_0: supportano i cavi dati SATA vedere pag. 1, n. 16) per dispositivi di archiviazione (SATA3_1: interna, con una velocità di vedere pag. 1, n. 13) trasferimento dati fino a 6,0 Gb/s. (SATA3_2: vedere pag.
  • Page 75 Z690 Phantom Gaming-ITX/TB4 1. L'audio ad alta definizione supporta le funzioni Jack sensing, ma il filo del pannello sullo chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni presenti nel nostro manuale e nel manuale dello chassis per installare il sistema.
  • Page 76 Connettore di Questa scheda madre è dotata di alimentazione ATX da 12 un connettore di alimentazione ATX da 12 V a 8 pin. Per utilizza- (ATX12V1 a 8 pin) re un'alimentazione ATX a 4 pin, (vedere pag. 1, n. 1) collegarla lungo il pin 1 e il pin 5.
  • Page 77 Z690 Phantom Gaming-ITX/TB4 1.4 Interruttori intuitivi La scheda madre è dotata di due interruttori intuitivi: Tasto Clear CMOS e Tasto BIOS Flashback. Tasto Cancella CMOS Il tasto Cancella CMOS (CLRCMOS1) consente agli utenti di cancellare (vedere pag. 4, n. 12) rapidamente i valori CMOS.
  • Page 78 (vedere pag. 4, n. 11) re il BIOS. La funzione di flashback BIOS di ASRock consente di aggiornare il BIOS senza alimentare il sistema, persino senza CPU Prima di utilizzare la funzione BIOS Flashback, sospendere BitLocker e qualsiasi critto- grafia o sicurezza basata sul TPM.

  • Page 79: Contenido Del Paquete

    Podrá encontrar las últimas tarjetas VGA, así como la lista de compatibilidad de la CPU, en el sitio web de ASRock. Sitio web de ASRock http://www.asrock.com.

  • Page 80: Especificaciones

    * Admite DDR5 4800 (1DPC) de forma nativa. * Para obtener más información, consulte la lista de memorias compatibles en el sitio web de ASRock. (http://www.asrock.com/) • Capacidad máxima de memoria del sistema: 64GB • Admite Perfil de memoria extremo de Intel® (XMP) 3.0 • Contacto 15μ...
  • Page 81 Z690 Phantom Gaming-ITX/TB4 * Solo los gráficos integrados de la CPU se pueden mostrar a través de los puertos Thunderbolt. Si desea mostrar en un monitor Thunderbolt, utilice modelos de CPU con gráficos integrados. • Compatible con HDMI 2.1 TMDS con una resolución máxima de 4K x 2K (4096x2160) a 60Hz • Admite DisplayPort 1.4 con DSC (comprimido), resolución...
  • Page 82 • Se activará (por los países compatibles) mediante actualizaciones de Windows y actualizaciones de software una vez que están disponi- bles. * Se requiere un enrutador compatible con 6GHz para el funciona- miento 6E. • 2 antenas para admitir la tecnología diversa 2 (Transmitir) x 2 (Recibir).
  • Page 83 Z690 Phantom Gaming-ITX/TB4 RAID • Admite RAID 0, RAID 1, RAID 5 y RAID 10 para dispositivos de almacenamiento SATA • Admite RAID 0, RAID 1 y RAID 5 para dispositivos de almacenamiento M.2 NVMe Conector • 1 x cabezal de intrusión de chasis y de altavoces • 1 x Cabezal de indicador LED RGB...
  • Page 84 • Preparado para ErP/EuP (se necesita una fuente de alimentación preparada para ErP/EuP) * Para obtener información detallada del producto, visite nuestro sitio Web: http://www.asrock.com Tenga en cuenta que hay un cierto riesgo implícito en las operaciones de overclocking, in- cluido el ajuste de la BIOS, aplicando la tecnología de overclocking liberada o utilizando...
  • Page 85 Z690 Phantom Gaming-ITX/TB4 1.3 Conectores y cabezales incorporados Los cabezales y conectores incorporados NO son puentes. NO coloque tapas de puente so- bre estos cabezales y conectores. Si coloca tapas de puente sobre los cabezales y conectores dañará de forma permanente la placa base.
  • Page 86 Conectores Serie ATA3 Estos tres conectores SATA3 son compatibles con cables de (SATA3_0: datos SATA para dispositivos de consulte la pág.1, nº 16) almacenamiento interno con una (SATA3_1: velocidad de transferencia de consulte la pág.1, nº 13) datos de hasta 6,0 Gb/s. (SATA3_2: consulte la pág.1, nº...
  • Page 87 Z690 Phantom Gaming-ITX/TB4 1. El Audio de Alta Definición (HDA, en inglés) es compatible con el método de sensor de conectores, sin embargo, el cable del panel del chasis deberá ser compatible con HDA para que pueda funcionar correctamente. Siga las instrucciones que se indican en nuestro manual y en el manual del chasis para instalar su sistema.
  • Page 88 Conector de alimentación Esta placa base contiene un co- nector de alimentación ATX de ATX de 12 V 12 V y 8 contactos. Para utilizar (ATX12V1 de 8 contactos) una toma de alimentación ATX (consulte la pág. 1, nº 1) de 4 contactos, conéctela en los contactos del 1 al 5.
  • Page 89 Z690 Phantom Gaming-ITX/TB4 1.4 Interruptores inteligentes La placa base contiene dos conmutadores inteligentes: Botón de borrado de CMOS e Botón de selección de BIOS Botón Borrar la memoria El botón Borrar la memoria CMOS CMOS permite a los usuarios (CLRCMOS1) borrar rápidamente los valores...
  • Page 90 (consulte la pág. 4, Nº 11) rios actualizar la BIOS. La característica de actualización ASRock BIOS le permite actualizar la BIOS sin encender el sistema, incluso sin CPU. Antes de utilizar la función Actualizar BIOS, suspende BitLocker y cualquier cifrado o medida de seguridad que depende del TPM.

  • Page 91: Комплект Поставки

    спечения BIOS содержимое настоящей документации может быть изменено без предварительного уведомления. При изменении содержимого настоящего доку- мента его обновленная версия будет доступна на веб-сайте ASRock без предва- рительного уведомления. При необходимости технической поддержки, связанной с материнской платой, посетите веб-сайт и найдите на нем информацию о мо- дели...

  • Page 92: Технические Характеристики

    • Поддержка небуферизованной памяти DDR5 (не ECC) до 6400+(OC)* * Встроенная поддержка DDR5 4800 (1DPC). * Дополнительная информация представлена в Списке совместимой памяти (Memory Support List ) на веб-сайте ASRock. (http://www.asrock.com/) • Максимальный объем ОЗУ: 64 Гб • Поддерживается Intel® Extreme Memory Profile (XMP) 3.0 • Позолоченные...
  • Page 93 Z690 Phantom Gaming-ITX/TB4 * Порты Thunderbolt могут использоваться только для подключения устройств вывода к процессору со встроенной графикой. Если вы хотите подключить монитор к порту Thunderbolt, используйте модели процессоров со встроенной графикой. • Поддержка HDMI 2.1 TMDS совместим с максимальным...
  • Page 94 • Он будет активироваться (для стран с соответствующей под- держкой) в службе Windows Update (Обновление Windows) и с помощью обновлений ПО после их выхода. * Для работы модуля 6E необходим маршрутизатор, работающий в диапазоне 6 ГГц. • 2 антенны для поддержки технологии передачи данных «2 (пе- редача) x 2 (прием)»...
  • Page 95 Z690 Phantom Gaming-ITX/TB4 RAID • Поддерживается RAID 0, RAID 1, RAID 5 и RAID 10 для запоминающих устройств SATA • Поддерживается RAID 0, RAID 1 и RAID 5 для запоминающих устройств M.2 NVMe • 1 колодка с разъемами датчика вскрытия корпуса и динамика...
  • Page 96 ция ствующий стандарту ErP/EuP) * С дополнительной информацией об изделии можно ознакомиться на веб-сайте: http://www.asrock.com Следует учитывать, что разгон процессора, включая изменение настроек BIOS, применение технологии Untied Overclocking и использование инструментов раз- гона независимых производителей, сопряжен с определенным риском. Разгон про- цессора...
  • Page 97 Z690 Phantom Gaming-ITX/TB4 1.3 Колодки и разъемы, расположенные на системной плате Расположенные на системной плате колодки и разъемы НЕ являются перемыч- ками. НЕ устанавливайте на эти колодки и разъемы перемычки-колпачки. Установка перемычек-колпачков на эти колодки и разъемы может вызвать неу- странимое...
  • Page 98 Разъемы Serial ATA3 Эти три разъемов SATA3 (SATA3_0: предназначены для см. стр. 1, № 16) подключения кабелей SATA (SATA3_1: внутренних запоминающих см. стр. 1, № 13) устройств для передачи (SATA3_2: данных со скоростью до 6,0 см. стр. 1, № 12) Гб/с.
  • Page 99 Z690 Phantom Gaming-ITX/TB4 1. Аудиосистема высокого разрешения поддерживает функцию распознавания разъема, но для е правильной работы необходимо, чтобы провод панели корпуса поддерживал передачу сигналов HDA. Инструкции по установке системы см. в этом руководстве и руководстве на корпус. 2. При использовании аудиопанели AC’97 подключите ее к аудиоколодке передней пане- ли, как...
  • Page 100 Разъем питания АТХ 12 В Эта материнская плата снаб- (8-контактов, ATX12V1) жена 8-контактным разъе- (см. стр. 1, № 1) мом питания АТХ 12 В. Что- бы использовать 4-контакт- ный разъем питания ATX, подключите его вдоль кон- такта 1 и контакта 5. *Внимание! Убедитесь, что...
  • Page 101 Z690 Phantom Gaming-ITX/TB4 1.4 Смарт-переключатели Эта материнская плата оснащена двумя смарт-переключателями: Кнопка сброса настроек CMOS и переключатель BIOS Flashback. Кнопка сброса настроек Кнопка сброса настроек CMOS CMOS предназначена для быстрого (CLRCMOS1) обнуления значений CMOS. (См. стр. 4, № 12) Эта функция работает, только если питание компьютера выключено и он от-...
  • Page 102 (BIOS_FB) ляет прошивать BIOS. (см. стр. 4, № 11) Функция прошивки BIOS от ASRock позволяет обновлять BIOS, не включая систему и не используя процессор. Перед использованием функции прошивки BIOS приостановите BitLocker и любое шифрование или службу безопасности, зависящие от TPM. Убедитесь, что вы...

  • Page 103: Conteúdo Da Embalagem

    Caso ocorram modificações a esta documentação, a versão atualizada estará disponível no site da ASRock sem aviso prévio. Se precisar de assistência técnica relacionada a esta placa principal, visite o nosso site para obter informações específicas sobre o modelo que estiver utilizando.
  • Page 104 • Suporta DDR5 não-ECC, memória sem buffer até 6400+(OC)* * Natywna obsługa DDR5 4800 (1DPC). * Por favor, consulte a Lista de Suporte de Memória no site da ASRock para obter mais informação. (http://www.asrock.com/) • Capacidade máxima da memória do sistema: 64GB • Suporta Extreme Memory Profile (XMP) 3.0 da Intel®...
  • Page 105 Z690 Phantom Gaming-ITX/TB4 * Só os gráficos incorporados da CPU podem ser visualizados por meio das portas Thunderbolt. Se você deseja visualizar em um monitor Thunderbolt, use os modelos de CPU com gráficos incorporados. • Suporta HDMI 2.1 TMDS Compatível com resolução máx. até 4K x 2K (4096x2160) @ 60Hz • Obsługa DisplayPort 1.4 z DSC (skompresowany) maks.
  • Page 106 • Ele será ativado (para os países suportados) por meio da Atualiza- ção de Windows e atualizações do software depois de disponíveis. * Um roteador compatível 6GHz é necessário para a funcionalidade 6E. • 2 antenas para suporte 2 (Transmite) x 2 tecnologia diversa (Recebe) • Suporta Bluetooth + Alta velocidade classe II • Suporta MU-MIMO • Suporta Software Killer LAN...
  • Page 107 Z690 Phantom Gaming-ITX/TB4 RAID • Suporta RAID 0, RAID 1, RAID 5 e RAID 10 para dispositivos de armazenagem SATA • Suporta RAID 0, RAID 1 e RAID 5 para dispositivos de armazenagem M.2 NVMe Conector • 1 x Intrusão do Chassi e Cabeçote de Autofalante • 1 x Cabeçote de LED RGB...
  • Page 108 • Preparada para ErP/EuP (é necessária uma fonte de alimentação preparada para ErP/EuP) * Para obter informações detalhadas sobre o produto, por favor, visite o nosso site: http://www.asrock.com Por favor, observe que existe um certo risco envolvendo overclocking, incluindo o ajuste das definições na BIOS, a aplicação de tecnologia Untied Overclocking ou a utilização...
  • Page 109 Z690 Phantom Gaming-ITX/TB4 1.3 Suportes e conectores onboard Os conectores e suportes onboard NÃO são jumpers. NÃO coloque tampas de jumpers sobre estes terminais e conectores. Colocar tampas de jumpers sobre os terminais e conec- tores irá causar danos permanentes à placa-mãe.
  • Page 110 Conectores série ATA3 Estes três conectores SATA3 (SATA3_0: suportam cabos de dados ver p.1, N.º 16) SATA para dispositivos de (SATA3_1: armazenamento interno com ver p.1, N.º 13) uma taxa de transferência de (SATA3_2: dados de até 6,0 Gb/s. ver p.1, N.º 12) Suporte USB 2.0 Há...
  • Page 111 Z690 Phantom Gaming-ITX/TB4 1. O Áudio de alta definição suporta Sensor de Adaptador, mas o fio do painel no chassi deverá suportar HDA para funcionar corretamente. Por favor, siga as instruções no nosso manual e no manual do chassi para instalar o seu sistema.
  • Page 112 Conector de alimentação Esta placa-mãe inclui um conec- de 12V ATX tor de alimentação de 12V ATX (ATX12V1 de 8 pinos) de 8 pinos. Para utilizar uma (ver p.1, N.º 1) fonte de alimentação ATX de 4 pinos, introduza-a no Pino 1 e Pino 5.
  • Page 113 Z690 Phantom Gaming-ITX/TB4 1.4 Interruptores inteligentes A placa-mãe tem duas chaves inteligentes: Botão Limpar CMOS e Botão de Flashback da BIOS. Botão Limpar CMOS O Botão Limpar CMOS permite (CLRCMOS1) aos usuários apagar os valores (ver p.4, N. 12) CMOS rapidamente.
  • Page 114 (ver p.4, N. 11) BIOS. O recurso ASRock BIOS Flashback permite que você atualize o BIOS sem ligar o sistema, mesmo sem a CPU. Antes de usar a função Certifique-se que você já armazenou e realizou o backup da chave de recuperação. Se a chave de recuperação estiver faltando enquanto a criptografia esteja ativa, os dados...

  • Page 115: Zawartość Opakowania

    Na stronie internetowej ASRock, można także pobrać listę najnowszych kart VGA i obsługiwanych CPU. Strona internetowa ASRock http://www.asrock.com. 1.1 Zawartość opakowania • Płyta główna ASRock Z690 Phantom Gaming-ITX/TB4 (Współczynnik kształtu Mini-...
  • Page 116 • 2 x gniazda DDR5 DIMM • Obsługa niebuforowanej pamięci DDR5 non-ECC, do 6400+(OC)* * Natywna obsługa DDR5 4800 (1DPC). * Sprawdź listę obsługiwanej pamięci na stronie internetowej ASRock w celu uzyskania dalszych informacji. (http://www.asrock.com/) • Maks. wielkość pamięci systemowej: 64GB • Obsługa Intel®...
  • Page 117 Z690 Phantom Gaming-ITX/TB4 * Przez porty Thunderbolt można wyświetlać wyłącznie grafikę wbudowaną do CPU. Aby wyświetlać monitor Thunderbolt, należy używać modele CPU z wbudowaną grafiką. • Obsługa HDMI 2.1 TMDS zgodności z maks. rozdzielczością do 4K x 2K (4096x2160) przy 60Hz • Obsługa DisplayPort 1.4 z DSC (skompresowany) maks.
  • Page 118 • Zostanie uaktywnione (dla obsługiwanych krajów) poprzez Win- dows Update i aktualizacje oprogramowania, gdy będą dostępne. * Dla funkcjonalności 6E wymagany jest router zgodny z 6GHz. • 2 anteny do obsługi technologii dywersyfikacji 2 (Transmisja) x 2 (Odbiór) • Obsługa Bluetooth + Wysokiej szybkości klasa II • Obsługa MU-MIMO • Obsługa oprogramowania Killer LAN • Obsługa Killer DoubleShot...
  • Page 119 Z690 Phantom Gaming-ITX/TB4 RAID • Obsługa RAID 0, RAID 1, RAID 5 i RAID 10 dla urządzeń pamięci masowej SATA • Obsługa RAID 0, RAID 1 i RAID 5 dla urządzeń pamięci masowej M.2 NVMe Złącze • 1 x złącze główkowe naruszenia obudowy i głośnika • 1 x złącze główkowe LED RGB...
  • Page 120 • Gotowość do obsługi ErP/EuP (Wymagane zasilanie z gotowością obsługi ErP/EuP) * Dla uzyskania szczegółowej informacji o produkcie, należy odwiedzić naszą stronę internetową: http://www.asrock.com Należy pamiętać, że przetaktowywanie jest związane z pewnym ryzykiem, włącznie z regulacją ustawień w BIOS, zastosowaniem Untied Overclocking Technology lub uży- waniem narzędzi przetaktowywania innych firm.
  • Page 121 Z690 Phantom Gaming-ITX/TB4 1.3 Wbudowane złącza główkowe i inne złącza Wbudowane złącza główkowe i inne złącza są bezzworkowe. NIE należy umieszczać zworek nad tymi złączami główkowymi i złączami. Umieszczanie zworek nad złączami główkowymi i złączami spowoduje trwałe uszkodzenie płyty głównej.
  • Page 122 Złącza Serial ATA3 Te trzy złącza SATA3 obsługują (SATA3_0: kable danych SATA dla sprawdź s.1, Nr 16) wewnętrznych urządzeń pamięci (SATA3_1: z szybkością transferu danych do sprawdź s.1, Nr 13) 6,0 Gb/s. (SATA3_2: sprawdź s.1, Nr 12) Złącza główkowe USB 2.0 Na tej płycie głównej znajduje się...
  • Page 123 Z690 Phantom Gaming-ITX/TB4 1. High Definition Audio obsługuje wykrywanie gniazda, ale aby działać prawidłowo przewód panelu na obudowie musi obsługiwać HDA. W celu instalacji systemu należy wykonać instrukcje z naszego podręcznika i podręcznika obudowy. 2. Jeśli używany jest panel audio AC’97, należy go zainstalować w złączu główkowym audio panelu przedniego, poprzez wykonanie wymienionych poniżej czynności:...
  • Page 124 Złącze zasilania ATX 12V Ta płyta główna udostępnia 8-pi- (8-pinowe ATX12V1) nowe złącze zasilania ATX 12 V. (sprawdź s.1, Nr 1) W celu użycia 4-pinowego zasi- lacza ATX, należy podłączyć je wzdłuż pinu 1 i pinu 5. *Ostrzeżenie: Upewnij się, że podłączony kabel zasilający jest przeznaczony do CPU, a nie do karty graficznej.
  • Page 125 Z690 Phantom Gaming-ITX/TB4 1.4 Inteligentne przełączniki Płyta główna ma dwa inteligentne przełączniki: Przyciski usuwania pamięci CMOS i Przycisk flashowania BIOS. Przyciski usuwania Przyciski usuwania pamięci pamięci CMOS CMOS umożliwiają (CLRCMOS1) użytkownikom szybkie usunięcie (sprawdź s.4, Nr 12) wartości CMOS. Ta funkcja działa tylko po wyłączeniu zasilania komputera i odłączeniu zasilania.
  • Page 126 (sprawdź s.4, Nr 11) showanie BIOS. Funkcja flashowania BIOS ASRock umożliwia użytkownikom aktualizację BIOS bez włączania zasilania systemu, nawet bez procesora. Przed użyciem funkcji flashowania BIOS, należy wstrzymać działanie BitLockera i szy- frowanie lub zabezpieczenie bazujące na TPM. Upewnij się, że klucz przywracania zo- stał...
  • Page 127 마더보드 규격과 BIOS 소프트웨어를 업데이트할 수도 있기 때문에 , 이 문서의 내용은 예고 없이 변경될 수 있습니다 . 이 설명서가 변경될 경우 , 업데이트된 버 전은 ASRock 의 웹사이트에서 추가 통지 없이 제공됩니다 . 이 마더보드와 관련 하여 기술적 지원이 필요한 경우 , 당사의 웹사이트를 방문하여 사용 중인 모델...
  • Page 128 • DDR5 DIMM 슬롯 2 개 • DDR5 비 ECC, 비버퍼링 메모리 최대 6400+(OC) 지원 * * 기본적으로 DDR5 4800(1DPC) 을 지원합니다 . * 추가 정보를 원하시면 ASRock 웹사이트에 있는 메모리 지원 목 록을 참조하십시오 . (http://www.asrock.com/) • 시스템 메모리 최대 용량 : 64GB •...
  • Page 129 Z690 Phantom Gaming-ITX/TB4 * CPU 의 내장 그래픽만 Thunderbolt 포트를 통해 표시될 수 있습 니다 . Thunderbolt 모니터를 표시하려면 내장 그래픽이 있는 CPU 모델을 사용하십시오 . • HDMI 2.1 TMDS 지원 ( 최대 해상도 4K x 2K (4096x2160) @ 60Hz) •...
  • Page 130 • 사용 가능할 경우 Windows Update 및 소프트웨어 업데이트를 통해 활성화됩니다 ( 지원되는 국가의 경우 ). * 6E 기능을 사용하려면 6GHz 호환 가능 라우터가 필요합니다 . • 2( 송신 ) x 2 ( 수신 ) 다양성 기술을 지원하기 위한 안테나 2 개 •...
  • Page 131 Z690 Phantom Gaming-ITX/TB4 • 섀시 침입 및 스피커 헤더 1 개 커넥터 • RGB LED 헤더 1 개 * 전체 최대 12V/3A, 36W LED 스트립 지원 • 주소 지정 가능한 LED 헤더 1 개 * 전체 최대 5V/3A, 15W LED 스트립 지원...
  • Page 132 인증 • ErP/EuP 사용 가능 (ErP/EuP 사용 가능 전원공급장치 필요 ) * 자세한 제품 정보에 대해서는 당사 웹사이트를 참조하십시오 : http://www.asrock.com BIOS 설정을 조정하거나 Untied Overclocking Technology 를 적용하거나 타업체 의 오버클로킹 도구를 사용하는 것을 포함하는 오버클로킹에는 어느 정도의 위...
  • Page 133 Z690 Phantom Gaming-ITX/TB4 1.3 온보드 헤더 및 커넥터 온보드 헤더와 커넥터는 점퍼가 아닙니다 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우지 마십시오 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우면 마더보드가 영구 적으로 손상됩니다 . 섀시의 전원 버튼 , 리셋 버 시스템 패널 헤더...
  • Page 134 시리얼 ATA3 커넥터 이들 세 개의 SATA3 커넥터 (SATA3_0: 는 최대 6.0 Gb/s 데이터 전 1 페이지 , 16 번 항목 참조 ) 송 속도를 제공하는 내부 저 (SATA3_1: 장 장치용 SATA 데이터 케 1 페이지 , 13 번 항목 참조 ) 이블을...
  • Page 135 Z690 Phantom Gaming-ITX/TB4 1. 고음질 오디오는 잭 감지를 지원하지만 올바르게 작동하려면 섀시의 패널 와 이어가 HDA 를 지원해야 합니다 . 설명서 및 섀시 설명서에 나와 있는 지침을 따라 시스템을 설치하십시오 . 2. AC ’ 97 오디오 패널을 사용할 경우 아래와 같은 절차를 따라 전면 패널 오디오...
  • Page 136 ATX 12V 전원 커넥터 이 마더보드에는 8 핀 ATX (8 핀 ATX12V1) 12V 전원 커넥터가 탑재되 (1 페이지 , 1 번 항목 참조 ) 어 있습니다 . 4 핀 ATX 전원 공급장치를 사용하려면 핀 1 과 핀 5 을 따라 연결하십 시오...
  • Page 137 Z690 Phantom Gaming-ITX/TB4 1.4 스마트 스위치 마더보드에는 스마트 스위치 2 개가 탑재되어 있습니다 : CMOS 초기화 버튼 및 BIOS 플래시백 버튼 . CMOS 소거 버튼 Clear CMOS 버튼으로 CMOS (CLRCMOS1) 값을 빨리 지울 수 있습니다 . (4 페이지 , 12 번 항목 참...
  • Page 138 (4 페이지 , 11 번 항목 참조 ) 다 . ASRock BIOS 플래시백 기능을 사용하면 시스템 전원을 켜지 않고 , 심지어 CPU 없이도 BIOS 를 업데이트할 수 있습니다 . BIOS Flashback 기능을 사용하기 전에 BitLocker 및 TPM 에 의존하는 모든 암호...
  • Page 139 • ASRock Z690 Phantom Gaming-ITX/TB4 クイックインストールガイ ド • ASRock Z690 Phantom Gaming-ITX/TB4 サポート CD • 2 x シリアル ATA （SATA） データケーブル （オプション） • 1 x ASRock WiFi 2.4/5/6 GHz アンテナ ( オプション ) • 2 x M.2 ソケッ ト用ねじ （オプション） ユーザーマニュアル...
  • Page 140 • 2 x DDR5 DIMM スロッ ト • 最大 6400+(OC) の DDR5 ノン ECC、 アンバッファードメモリに 対応 * * DDR5 4800 （ 1DPC） をネイティ ブにサポートします。 * 詳細については、 ASRock ウェブサイ トのメモリーサポート一覧を 参照してく ださい。 (http://www.asrock.com/) • システムメモリの最大容量 ： 64GB • Intel® エクスト リームメモリプロファイル （XMP） 3.0 に対応...
  • Page 141 Z690 Phantom Gaming-ITX/TB4 * Thunderbolt ポートを介して表示できるのは、 CPU の組み込みグラ フ ィ ックスのみです。 Thunderbolt モニターに表示する場合は、 グラフ ィ ックが組み込まれた CPU モデルを使用してく ださい。 • HDMI 2.1 TMDS 互換に対応、 最大解像度 4K x 2K (4096x2160) @ 60Hz • DSC （圧縮） 最大解像度 8K （8192x4320） @60Hz/5K （5120x3200） @120Hz で DisplayPort 1.4 をサポートします...
  • Page 142 • Windows Update およびソフトウェアアップデートが利用可能に なると、 ( サポートされている国で ) 有効になります。 * 6E 機能には 6GHz 対応ルーターが必要になります。 • 2 ( 送信 ) x 2 ( 受信 ) ダイバーシティテク ノロジーをサポートす る 2 本のアンテナ • ブルート ゥース + ハイスピードクラス II をサポート • MU-MIMO に対応 • Killer LAN ソフトウェアに対応 Pro に対応...
  • Page 143 Z690 Phantom Gaming-ITX/TB4 • SATA ストレージデバイスの場合、 RAID 0、 RAID 1、 RAID 5 およ RAID び RAID 10 に対応 • M.2 NvMe ストレージデバイス用に RAID 0、 RAID 1 および RAID 5 をサポート • 1 x シャーシイントルージョンとスピーカーヘッダー コネクタ • 1 x RGB LED ヘッダー...
  • Page 144 • Microsoft® Windows® 10 64 ビッ ト /11 64 ビッ ト 認証 • FCC、 CE • ErP/EuP Ready （ ErP/EuP 対応電源供給装置が必要です） * 商品詳細については、 当社ウェブサイ トをご覧く ださい。 http://www.asrock.com BIOS 設定の調整、 アンタイ ドオーバークロックテク ノロジーの適用、 サードパーティ のオーバークロックツールの使用などを含む、 オーバークロックには、 一定のリス クを伴いますのでご注意く ださい。 オーバークロックするとシステムが不安定に なったり、 システムのコンポーネントやデバイスが破損するこ とがあります。 ご自分...
  • Page 145 Z690 Phantom Gaming-ITX/TB4 1.3 オンボードのヘッダーとコネクタ オンボードヘッダーとコネクタはジャンパーではありません。 これらヘッダーとコネ クタにはジャンパーキャップを被せないでく ださい。 ヘッダーおよびコネクタにジャ ンパーキャップを被せると、 マザーボードに物理損傷が起こるこ とがあります。 システムパネルヘッダー 電源ボタンを接続し、 ボタンを （9 ピン PANEL1） リセッ トし、 下記のピン割り当て RESET# PWRBTN# （p.1、 No. 10 参照） に従って、 シャーシのシステムス PLED- HDLED- テータス表示ランプをこのヘッ PLED+ HDLED+ ダーにセッ トします。 ケーブルを 接続するときには、 ピンの＋と...
  • Page 146 シリアル ATA3 コネクタ これら 3 つの SATA3 コネクター は、 最高 6.0 Gb/s のデータ転送 (SATA3_0: p.1、 No. 16 参照） 速度で内部ストレージデバイス 用の SATA データケーブルをサ (SATA3_1: p.1、 No. 13 参照） ポートします。 （SATA3_2 ： p.1、 No. 12 参照） USB 2.0 ヘッダー このマザーボードには 1 つの USB_PWR （9 ピン...
  • Page 147 Z690 Phantom Gaming-ITX/TB4 1. ハイディフィニションオーディオはジャックセンシングをサポートしていますが、 正しく機能するためには、 シャーシのパネルワイヤーが HDA をサポートしてい るこ とが必要です。 お使いのシステムを取り付けるには、 当社のマニュアルおよ びシャーシのマニュアルの指示に従ってく ださい。 2. ACʼ97 オーディオパネルを使用する場合には、 次のステップで、 前面パネルオー ディオヘッダーに取り付けてく ださい。 A. Mic_IN (MIC) を MIC2_L に接続します。 B. Audio_R (RIN) を OUT2_R に、 Audio_L (LIN) を OUT2_L に接続します。 C. アース (GND) をアース (GND) に接続します。...
  • Page 148 ATX 12V 電源コネクタ このマザーボードは 8 ピン （8 ピン ATX12V1） ATX12V 電源コネクターが装備 （p.1、 No. 1 参照） されています。 4 ピンの ATX 電 源を使用するには、 ピン 1 と 5 に合わせて接続してく ださい。 * 警告 : 接続されている電源 ケーブルが、 グラフ ィ ッ クスカー ド用ではなく 、 CPU 用であるこ とを確認してく...
  • Page 149 Z690 Phantom Gaming-ITX/TB4 1.4 スマートスイッチ このマザーボードには 2 つのスマートスイッチが装備されています : CMOS ク リア ボタンおよび BIOS フラッシュバックボタン。 クリア CMOS ボタン ク リア CMOS ボタンで、 CMOS 値を素早く ク リアできます。 (CLRCMOS1) （p.4、 No. 12 を参照してく ださい） この機能が動作するのは、 コンピュータの電源をオフにして、 電源供給を切断した 場合だけです。...
  • Page 150 チにより、 BIOS をフラッシュす (BIOS_FB) (p.4、 No. 11 を参照してく だ るこ とができます。 さい ) ASRock BIOS Flashback 機能を使用すれば、 システムの電源を投入せずに、 CPU がなく てもなく ても BIOS を更新できます。 BIOS Flashback 機能を使用する前に、 BitLocker と TPM が依存する暗号化または セキュリティを一時停止してく ださい。 リカバリーキーがすでに保存されバックアッ プされているこ とを確認してく ださい。 暗号化がアクティブであるとき、 リカバリー キーが欠落している場合、 データは暗号化されたままになり、 システムはオペレー...
  • Page 151 我们不会另外进行通知。如果您需要与此主板相关的技术支持，请访问我们的 网站以具体了解所用型号的信息。您也可以在华擎网站上找到最新 VGA 卡和 CPU 支持列表。华擎网站 http://www.asrock.com。 1.1 包装清单 • 华擎 Z690 Phantom Gaming-ITX/TB4 主板（Mini-ITX 规格尺寸） • 华擎 Z690 Phantom Gaming-ITX/TB4 快速安装指南 • 华擎 Z690 Phantom Gaming-ITX/TB4 支持光盘 • 2 x 串行 ATA (SATA) 数据线（选购） • 1 x 华擎 WiFi 2.4/5/6 GHz 天线 （选购）...
  • Page 152 • 2 x DDR5 DIMM 槽 • 支持 DDR5 非 ECC，非缓冲内存，最高支持 6400+(OC)* * 原生支持 DDR5 4800 (1DPC)。 * 请参阅华擎网站上的 Memory Support List（内存支持列表）了 解详情。 (http://www.asrock.com/) • 支持系统内存最大容量：64GB • 支持 Intel® Extreme Memory Profile (XMP) 3.0 • DIMM 插槽中 15μ 金触点 • 1 x PCIe Gen5x16 槽 * 扩充槽...
  • Page 153 Z690 Phantom Gaming-ITX/TB4 • 支持 DisplayPort 1.4，DSC（压缩）最大分辨率可达 8K (8192x4320) @ 60Hz / 5K (5120x3200) @ 120Hz • 支持带 DisplayPort 1.4、兼容 TMDS 的 HDMI 2.1 以及 Intel® Thunderbolt 4 的 HDCP 2.3 端口 • 具有内容保护功能的 7.1 CH 高清音频（Realtek ALC1220 音频 音频...
  • Page 154 后面板 I/O • 2 x 天线端口 • 1 x HDMI 端口 • 1 x DisplayPort 1.4 • 1 x 光学 SPDIF 输出端口 • 4 x USB 3.2 Gen2 A 类型端口 (10 Gb/s)（支持 ESD 保护） • 1 x USB 3.2 Gen1 端口 ( 支持 ESD 保护 ) •...
  • Page 155 Z690 Phantom Gaming-ITX/TB4 • 1 x 前面板音频接口 (15μ 金色音频接口 ) • 1 x USB 2.0 接脚（支持 2 个 USB 2.0 端口，支持 ESD 保护） • 1 x USB 3.2 Gen1 接脚（支持 2 个 USB 3.2 Gen1 端口，支持 ESD 保护） • 1 x 前面板 C 类型 USB 3.2 Gen2x2 接脚 (20 Gb/s)（支持 ESD 保...
  • Page 156 1.3 板载接脚和接口 板载接脚和接口不是跳线。不要将跳线帽装到这些接脚和接口上。将跳线帽装 到这些接脚和接口上将会对主板造成永久性损坏。 系统面板接头 按照下面的针脚分配，将机箱 (9 针 PANEL1) 上的电源按钮、重置按钮和系 RESET# PWRBTN# （见第 1 页， 第 10 个） 统状态指示灯连接到此接脚。 PLED- HDLED- 在连接线缆前请记下正负针 PLED+ HDLED+ 脚。 PWRBTN（电源按钮）: 连接到机箱前面板上的电源按钮。您可以配置使用电源按钮关闭系统的方式。 RESET（重置按钮）: 连接到机箱前面板上的重置按钮。如果计算机死机，无法执行正常重新启动， 按重置按钮重新启动计算机。 PLED（系统电源 LED）: 连接到机箱前面板上的电源状态指示灯。系统操作操作时，此 LED 亮起。系统 处在 S1/S3 睡眠状态时，此 LED 闪烁。系统处在 S4 睡眠状态或关机 (S5) 时， 此...
  • Page 157 Z690 Phantom Gaming-ITX/TB4 串行 ATA3 接口 这三个 SATA3 接口支持最高 (SATA3_0: 6.0 Gb/s 数据传输速率的内部 见第 1 页， 第 16 个） 存储设备的 SATA 数据线。 (SATA3_1: 见第 1 页， 第 13 个） (SATA3_2: 见第 1 页， 第 12 个） USB 2.0 接头 此主板上有一个 USB 2.0 接脚。...
  • Page 158 1. 高清音频支持插孔感测，但机箱上的面板连线必须支持 HDA 才能正常工作。 请按照我们的手册和机箱手册的说明安装系统。 2. 如果您使用 AC’97 音频面板，请按照以下步骤将它安装到前面板音频接脚： A. 将 Mic_IN (MIC) 连接到 MIC2_L。 B. 将 Audio_R (RIN) 连接到 OUT2_R，将 Audio_L (LIN) 连接到 OUT2_L。 C. 将接地端 (GND) 连接到接地端 (GND)。 D. MIC_RET 和 OUT_RET 只用于高清音频面板。您不需要针对 AC’97 音频 面板连接它们。 E. 要启用前麦克风，请转到 Realtek 控制面板上的“FrontMic”（前麦克风） 选项卡，调整...
  • Page 159 Z690 Phantom Gaming-ITX/TB4 ATX 12V 电源接口 此主板提供 8 针 ATX 12V 电源 (8 针 ATX12V1) 接口。要使用 4 针 ATX 电源， （见第 1 页，第 1 个） 请沿针脚 1 和针脚 5 插接它。 * 警告 : 请确保连接的电源线用 于 CPU，而非图形卡。不要将 PCIe 电源线插接到此接口。 RGB LED 接脚...
  • Page 160 1.4 智能开关 本主板配有两个智能开关：清除 CMOS 按钮和 BIOS 回闪按钮。 清除 CMOS 按钮 清除 CMOS 按钮允许用户快速 (CLRCMOS1) 清除 CMOS 值。 （参见第 4 页，第 12 个） 只有在关闭计算机并拔下电源插头后，才能使用此功能。...
  • Page 161 Z690 Phantom Gaming-ITX/TB4 BIOS 回闪按钮 BIOS 回闪开关允许用户刷新 (BIOS_FB) BIOS。 （参见第 4 页，第 11 个） 借助 ASRock BIOS 回闪功能，无需为系统通电、甚至无需使用 CPU 即可更新 BIOS。 使用 BIOS 回闪功能之前，请暂停 BitLocker 以及任何依赖于 TPM 的加密或安 全机制。确保已存储并备份恢复密钥。如果加密处于活动状态时恢复密钥缺失， 数据将保持加密，但系统不会引导到操作系统中。建议在更新 BIOS 之前禁用 fTPM，否则可能发生不可预测的故障。 要使用 USB BIOS 回闪功能，请按照下面的步骤执行操作。 1. 从 ASRock 网站下载最新 BIOS 文件：http://www.asrock.com。...
  • Page 162 电子信息产品污染控制标示 依据中国发布的「电子信息产品污染控制管理办法」及 SJ/T 11364-2006「电子 信息产品污染控制标示要求」，电子信息产品应进行标示，藉以向消费者揭露 产品中含有的有毒有害物质或元素不致发生外泄或突变从而对环境造成污染或 对人身、财产造成严重损害的期限。依上述规定，您可于本产品之印刷电路板 上看见图一之标示。图一中之数字为产品之环保使用期限。由此可知此主板之 环保使用期限为 10 年。 图一 有毒有害物质或元素的名称及含量说明 若您欲了解此产品的有毒有害物质或元素的名称及含量说明，请参照以下表格 及说明。 有害物质或元素 部件名称 铅 (Pb) 镉 (Cd) 汞 (Hg) 六价铬 (Cr(VI)) 多溴联苯 (PBB) 多溴二苯醚 (PBDE) 印刷电路板 及电子组件 外部信号连 接头及线材 O: 表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T 11363-2006 标准规定 的限量要求以下。 X: 表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T 11363-2006 标准 规定的限量要求，然该部件仍符合欧盟指令...
  • Page 163 若您需要與本主機板相關的技術支援，請上我們的網站瞭解有關您使用機型的 特定資訊。您也可以在華擎網站找到最新的 VGA 卡及 CPU 支援清單。華擎網 站 http://www.asrock.com。 1.1 包裝內容 • 華擎 Z690 Phantom Gaming-ITX/TB4 主機板（Mini-ITX 尺寸） • 華擎 Z690 Phantom Gaming-ITX/TB4 快速安裝指南 • 華擎 Z690 Phantom Gaming-ITX/TB4 支援光碟 • 2 x Serial ATA (SATA) 資料纜線（選用） • 1 x 華擎 WiFi 2.4/5/6 GHz 天線 ( 選用 )
  • Page 164 • 2 x DDR5 DIMM 插槽 • 支援 DDR5 非 ECC、無緩衝記憶體，最高可達 6400+(OC)* * 原生支援 DDR5 4800 (1DPC)。 * 如需更多資訊，請參閱華擎網站上的記憶體支援表。 (http:// www.asrock.com/) • 最大系統記憶體容量：64GB • 支援 Intel® Extreme Memory Profile (XMP) 3.0 • 15μ 特厚鍍金插槽 • 1 x PCIe Gen5x16 插槽 * 擴充插槽...
  • Page 165 Z690 Phantom Gaming-ITX/TB4 • 支援 DisplayPort 1.4，DSC ( 壓縮 ) 最大解析度高達 8K (8192x4320) @ 60Hz / 5K (5120x3200) @ 120Hz • 支援含 DisplayPort 1.4、HDMI 2.1 TMDS 相容性及 Intel® Thunderbolt 4 連接埠的 HDCP 2.3 • 7.1 CH HD 音訊含內容保護（Realtek ALC1220 音訊轉碼器）...
  • Page 166 • 2 x 天線連接埠 後面板 I/O • 1 x HDMI 連接埠 • 1 x DisplayPort 1.4 • 1 x 光纖 SPDIF 輸出連接埠 • 4 x USB 3.2 Gen2 Type-A 連接埠 (10 Gb/s) （支援靜電保護） • 1 x USB 3.2 Gen1 連接埠（支援靜電保護） •...
  • Page 167 Z690 Phantom Gaming-ITX/TB4 • 1 x 8 pin 12V 電源接頭（高密度電源接頭） • 1 x 前面板音訊接頭 (15μ 金色音訊接頭 ) • 1 x USB 2.0 排針（支援 2 個 USB 2.0 連接埠）（支援靜電保護） • 1 x USB 3.2 Gen1 排針（支援 2 個 USB 3.2 Gen1 連接埠）（支...
  • Page 168 1.3 板載排針及接頭 板載排針及接頭都不是跳線。請勿將跳線帽套在這些排針及接頭上。將跳線帽 套在排針及接頭上，將造成主機板永久性的受損。 系統面板排針 請依照以下的針腳排列將機殼 (9-pin PANEL1) 上的電源按鈕、重設按鈕及系 RESET# PWRBTN# （請參閱第 1 頁， 編號 統狀態指示燈連接至此排針。 PLED- HDLED- 10） 在連接纜線之前請注意正負針 PLED+ HDLED+ 腳。 PWRBTN ( 電源按鈕 )： 連接至機殼前面板上的電源按鈕。您可設定使用電源按鈕關閉系統電源的方 式。 RESET ( 重設按鈕 )： 接至機殼前面板上的重設按鈕。若電腦當機且無法執行正常重新啟動，按下重 設按鈕即可重新啟動電腦。 PLED ( 系統電源 LED)： 連接至機殼前面板上的電源狀態指示燈。系統正在運作時，此 LED 會亮起。系 統進入...
  • Page 169 Z690 Phantom Gaming-ITX/TB4 Serial ATA3 接頭 這三組 SATA3 接頭皆支援內部 (SATA3_0: 儲存裝置的 SATA 資料纜線， 請參閱第 1 頁，編號 最高可達 6.0 Gb/s 資料傳輸 16） 率。 (SATA3_1: 請參閱第 1 頁，編號 13） (SATA3_2： 請參閱第 1 頁，編號 12） USB 2.0 排針 此主機板上有一個 USB 2.0 排 USB_PWR (9-pin USB1_2) 針。此...
  • Page 170 1. 高解析度音訊支援智慧型音效介面偵測 (Jack Sensing)，但機殼上的面板線必 須支援 HDA 才能正確運作。請依本手冊及機殼手冊說明安裝系統。 2. 若您使用 AC’97 音訊面板，請按照以下步驟安裝至前面板音訊排針： A. 將 Mic_IN (MIC) 連接至 MIC2_L。 B. 將 Audio_R (RIN) 連接至 OUT2_R 且將 Audio_L (LIN) 連接至 OUT2_L。 C. 將接地 (GND) 連接至接地 (GND)。 D. MIC_RET 及 OUT_RET 僅供 HD 音訊面板使用。您不需要在 AC'97 音訊面 板上連接。...
  • Page 171 Z690 Phantom Gaming-ITX/TB4 ATX 12V 電源接頭 本主機板配備一組 8-pin ATX (8-pin ATX12V1) 12V 電源接頭。若要使用 4-pin （請參閱第 1 頁，編號 ATX 電源供應器，請插入 Pin 1） 1 及 Pin 5。 * 警告：請確定已連接 CPU 的 電源線，而非顯示卡的電源 線。請勿將 PCIe 電源線插入 此接頭。 RGB LED 排針 RGB 排針用於連接 RGB LED (4-pin RGB_LED1) 延長線，可供使用者選擇各種...
  • Page 172 1.4 智慧型開關 主機板設有兩個智慧型開關：清除 CMOS 按鈕及 BIOS Flashback 按鈕。 清除 CMOS 按鈕 清除 CMOS 按鈕可讓使用者迅 (CLRCMOS1) 速清除 CMOS 值。 （請參閱第 4 頁，編號 12） 此功能唯有在將電腦關機，拔下電源供應器的插頭時才會作用。...
  • Page 173 BIOS Flashback 按鈕 BIOS Flashback 開關可讓使用 (BIOS_FB) 者更新 BIOS。 （請參閱第 4 頁，編號 11） ASRock BIOS Flashback 功能可讓您不用關閉系統就能更新 BIOS，甚至無 CPU 也行。 使用 BIOS Flashback 功能之前，請暫停 BitLocker 及任何仰賴 TPM 的加密或 安全性。請確保已儲存並備份復原金鑰。如果加密啟用時缺少復原金鑰，資 料將保持加密狀態，系統不會啟動進入作業系統。建議在更新 BIOS 之前停用 fTPM。否則，可能發生無法預測的失敗。 若要使用 USB BIOS Flashback 功能，請依照下列步驟進行。 1. 從 ASRock 網站下載最新的 BIOS 檔案：http://www.asrock.com。...
  • Page 174 • Mendukung memori DDR5 non-ECC, tanpa buffer hingga 6400+(OC)* * Mendukung DDR5 4800 (1DPC) secara native. * Lihat Daftar Dukungan Memori pada situs web ASRock untuk informasi selengkapnya. (http://www.asrock.com/) • Kapasitas maksimum memori sistem: 64GB • Mendukung Intel® Extreme Memory Profile (XMP) 3.0 • 15μ...
  • Page 175 Z690 Phantom Gaming-ITX/TB4 • Mendukung HDMI 2.1 TMDS Kompatibel dengan maks. resolusi hingga 4K x 2K (4096x2160) @ 60Hz • Mendukung DisplayPort 1.4 dengan resolusi maks, DSC (terkompresi) hingga 8K (8192x4320) @ 60Hz / 5K (5120x3200) @ 120Hz • Mendukung HDCP 2.3 dengan Port DisplayPort 1.4, HDMI 2.1 yang Kompatibel dengan TMDS dan Intel®...
  • Page 176 • Mendukung Bluetooth + Kecepatan tinggi kelas II • Mendukung MU-MIMO • Mendukung Perangkat Lunak Killer LAN • Mendukung Killer DoubleShot I/O Panel • 2 x Port Antena Belakang • 1 x Port HDMI • 1 x DisplayPort 1.4 • 1 x Port SPDIF Out Optik • 4 x USB 3.2 Gen2 Port Tipe A (10 Gb/s) (Mendukung Perlindungan ESD) • 1 x Port USB 3.2 Gen1 (Mendukung Perlindungan ESD)
  • Page 177 Z690 Phantom Gaming-ITX/TB4 Konektor • 1 x Intrusi Chassis dan Header Speaker • 1 x Header LED RGB * Mendukung total Strip LED hingga 12V/3A, 36W • 1 x Addressable LED Header * Mendukung total Strip LED hingga 5V/3A, 15W • 1 x Konektor Kipas CPU (4-pin)
  • Page 178 • FCC, CE Sertifikasi • Mendukung ErP/EuP (memerlukan catu daya untuk ErP/EuP) * Untuk informasi rinci tentang produk, kunjungi situs web kami: http://www.asrock.com Perlu diketahui, overclocking memiliki risiko tertentu, termasuk menyesuaikan pengaturan pada BIOS, menerapkan Teknologi Untied Overclocking, atau menggunakan alat bantu overclocking pihak ketiga.

  • Page 179: Contact Information

    Contact Information If you need to contact ASRock or want to know more about ASRock, you’re welcome to visit ASRock’s website at http://www.asrock.com; or you may contact your dealer for further information. For technical questions, please submit a support request form at http://www.asrock.com/support/tsd.asp...

  • Page 180: Declaration Of Conformity

    Address: Phone/Fax No: +1-909-590-8308/+1-909-590-1026 hereby declares that the product Product Name : Motherboard Z690 Phantom Gaming-ITX/TB4 Model Number : Conforms to the following speci cations: FCC Part 15, Subpart B, Unintentional Radiators Supplementary Information: is device complies with part 15 of the FCC Rules. Operation is subject to the...

  • Page 181: Eu Declaration Of Conformity

    EU Declaration of Conformity For the following equipment: Motherboard (Product Name) Z690 Phantom Gaming-ITX/TB4 / ASRock (Model Designation / Trade Name) ASRock Incorporation (Manufacturer Name) 2F., No.37, Sec. 2, Jhongyang S. Rd., Beitou District, Taipei City 112, Taiwan (R.O.C.) (Manufacturer Address) Radio Equipment Directive - 2014/53/EU EN 300 328 V2.2.2...
