Massage Shower Set
Art.no 30-8903
Model COSSHO407542-03-02
Please read the entire instruction manual before use and save it for future reference. We reserve the right for any errors in text or
images and for making any necessary technical changes to this document. If you should have any questions concerning technical
problems please contact our Customer Services.
Product description
• Shower handset with 4 spray patterns and limescale-resistant rubber rose.
• Rotatable 150 cm hose, soap dish and 90 cm slide rail with bracket spacing adjustable up to 85 cm.
• 1/2" coupling.
Assembly
1. Remove the plug (pulls out) from the upper end of the slide rail and take off the upper wall bracket (the lower bracket cannot be removed).

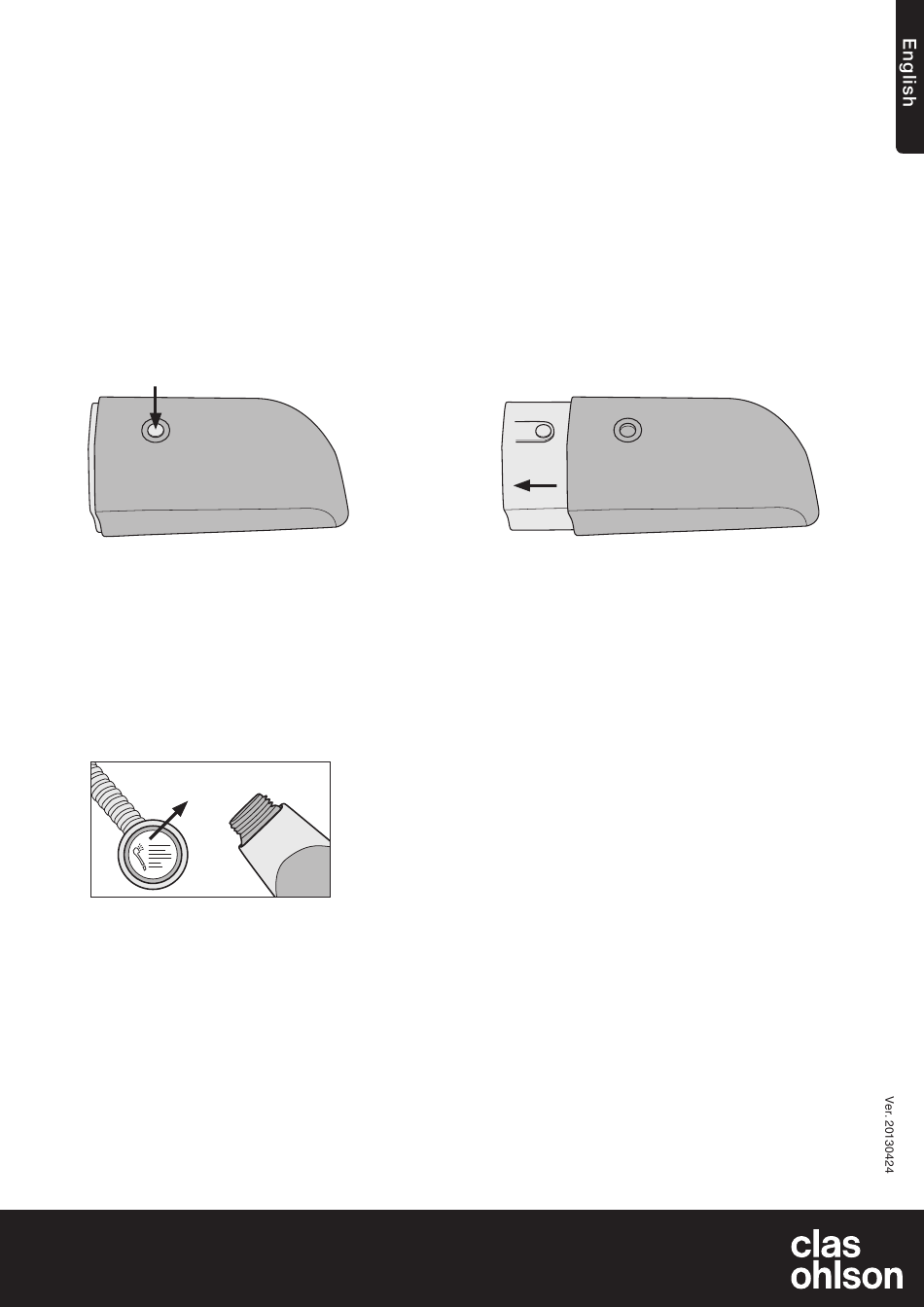

2. Removing the plastic inserts from inside the wall brackets:
-
Release the catch by pressing a sharp pointed
object into the small hole.
3. Drill holes for the screws in the wall vertical to each other and not more than 85 cm apart. Fill the holes with an anti-mould
silicone sealant. Insert wall plugs into the holes and fill the plugs with silicone sealant.
4. Fasten the plastic inserts to the wall using the included screws. The insert release catch hole should face down on the lower
bracket and up on the upper bracket.
5. Remove the handset holder by pressing in the button and sliding it off the rail. Slide the soap dish onto the rail and then fit
the handset holder back onto the rail.
6. Fit the upper wall bracket onto the end of the shower rail with the hole for the catch facing upwards. Refit the plugs into
the ends of the slide rail.
7. Push the wall brackets onto the plastic inserts which have been screwed to the wall.
8. Attach the shower handset to the rotating hose coupling. An O-ring is fitted on the shower handset so no rubber washer is
necessary. Note: Unscrew the shower hose and remove the little paper disc located inside the coupling. The disc is there as
a reminder that no washer is to be fitted between the rotating coupling on the shower hose and the shower handset.
9. Attach the hose to the shower mixer making sure that a rubber washer is fitted.
The supplied installation pack contains: Screws, wall plugs, end caps, rubber washers and thread sealing tape. All the parts do not
necessarily have to be used.
Care and maintenance
Clean the product using a soft, moist cloth. Use a mild detergent and never use solvents or strong, abrasive cleaning agents for
cleaning as these can damage the product.
Disposal
Follow local ordinances when disposing of this product.
If you are unsure about how to dispose of this product contact your municipality.
GREAT BRITAIN
customer service tel: 08545 300 9799 e-mail: customerservice@clasohlson.co.uk
internet: www.clasohlson.com/uk
-
Remove the insert from the wall bracket.
