FAUCET SPECIFICATIONS

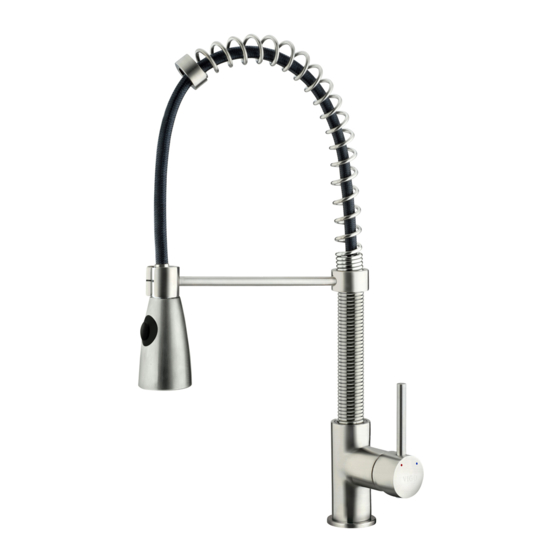

Pull-Down Spray Kitchen Faucet
Model VG02003
MODEL VG02003
FEATURES
PACKING LIST
NOTE: All faucets are compliant to CEC 2016 regulations. If you
have inquiries about your water flow, please email
techmail@vigoindustries.com.
DIMENSIONS
MODEL #
HOLE
DIAMETER
VG02003
1 3/8"
* = +/- 1"
FAUCET
SPRAYER
HEIGHT
REACH
18 1/2"
8 1/4"
8 1/4"
1 3/8"
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for VIGO VG02003
Summary of Contents for VIGO VG02003
- Page 1 FAUCET SPECIFICATIONS Pull-Down Spray Kitchen Faucet Model VG02003 MODEL VG02003 FEATURES PACKING LIST DIMENSIONS MODEL # HOLE FAUCET SPRAYER DIAMETER HEIGHT REACH VG02003 1 3/8" 18 1/2" 8 1/4" 8 1/4" 1 3/8" NOTE: All faucets are compliant to CEC 2016 regulations. If you have inquiries about your water flow, please email techmail@vigoindustries.com.
-
Page 2: Front View
8 1/4" EXPANDABLE UP TO 30" FUNCTION BUTTON X" 2" 1 3/4" SIDE VIEW 2 1/4" SPRAY HOSE TOP VIEW FRONT VIEW VG02003 THE MEASUREMENTS IN INCHES ARE ROUNDED TO THE NEAREST 1/8"... - Page 3 Doing so will remove the ability for the product to meet certain low flow standards. Please talk to your local or statewide plumbing enforcement agency prior to modifying. Vigo is not responsible for any alterations and the affects that may come with altering the product post sale and highly advises that the client only install the product that meets the needs of their local plumbing code.
-
Page 4: Maintenance
VIEW THE CONNECTIONS AT THE MALE AND FEMALE FLEXIBLE If you have any questions please contact the Vigo Technical Support HOSE CONNECTIONS. IF LEAKS ARE DETECTED, REFER BACK TO THE INSTRUCTIONS AND ADJUST ACCORDINGLY. -
Page 5: Troubleshooting
5.A - Remove and clean aerator. 5.B - Contact Vigo Technical Support for replacement. PARTS LIST - For any parts needed but not shown, please contact Vigo Technical Support SUPPLY DATE INDICATOR (INTERNAL USE ONLY) PART PART #... - Page 6 VIGO or an authorized VIGO dealer, through the lifetime of the original owner or end-user. VIGO warrants the cartridge component of the Product to be free from defects in workmanship and materials under normal use and service for a period of five (5) years from the initial date of purchase by the owner, contractor, or builder, from VIGO or an authorized VIGO dealer.
- Page 7 ESPECIFICACIONES DEL GRIFO Grifo de cocina con rociador extensible Modelo VG02003 MODELO VG02003 LISTA DE CONTENIDO DIMENSIONES MODELO # ALTURA ALCANCE ORIFICI GRIFO ROCIADOR VG02003 1 3/8" 18 1/2" 8 1/4" 8 1/4" 1 3/8" NOTA: Todos los grifos cumplen con CEC 2016 regulaciones. Si usted tiene preguntas acerca de su flujo de agua, por favor escriba techmail@vigoindustries.com.
-
Page 8: Vista Frontal
8 1/4" EXTENSIBLE HASTA 30" X" 2" 1 3/4" VISTA LATERAL 2 1/4" MANGUERA DEL ROCIADOR VISTA SUPERIOR VISTA FRONTAL VG02003... - Page 9 NORMAS DE CAUDAL La velocidad de flujo con limitador - 1.8 gpm Velocidad de flujo sin restrictor - 2.2 gpm Restrictor el limitador de 1,8 gpm e instalar el grifo como de costumbre. Grifo Limitador 1.8gpm...
- Page 10 CONTENIDO DE LA CAJA MONTAJE 1. CIERRE EL SUMINISTRO DE AGUA. RETIRE EL GRIFO VIEJO ARO DE GOMA CONTRAPESO Y LAS MANGUERAS FLEXIBLES. LIMPIE LA SUPERFICIE DEL LAVABO CON UN LIMPIADOR NO ABRASIVO PARA COLOCAR EL GRIFO NUEVO. TUERCA TRENZADA EN EL GRIFO (2). PASADOR HUECO PASADOR DE COBRE ROCIADOR...
-
Page 11: Lista De Piezas
1.B - El cartucho es defectuoso 2 - Caudal insuficiente 1.B - 2.A - Suciedad en el aireador Vigo para el reemplazo 4 - Grifo flojo 2.A - Retire y remoje o limpie con un producto no abrasivo (p. ej., vinagre) 2.B -... - Page 12 JA PARTIR DEL 1 DE ABRIL DE 2013 de la fecha inicial de compra por parte del propietario, contratista o constructor a VIGO o a un distribuidor autorizado de VIGO, de por vida para el propietario original o usuario de la fecha inicial de compra por parte del propietario, contratista o constructor a VIGO o a un distribuidor autorizado de VIGO, de por vida para el propietario original o usuario final.
-
Page 13: Liste D'emballage
LISTE D'EMBALLAGE DIMENSIONS TROU ROBINET VAPORISATEUR VG02003 1 3/8" 18 1/2" 8 1/4" 8 1/4" 1 3/8" de la CEC de 2016. Si vous avez des questions au sujet de votre * = +/- 1"... -
Page 14: Vue De Dessus
8 1/4" BOUTON FONCTION X" 2" 1 3/4" 2 1/4" TUYAU DU VAPORISATEUR VUE DE DESSUS VUE AVANT VG02003... - Page 15 responsable des modifications et de la touche qui peut venir avec la modification du poste de vente de produits et Restricteur Vous trouverez le restricteur de 1,8 gpm ici. Il suffit d'enlever le limiteur de 1,8 gpm et installer le robinet comme d'habitude.
-
Page 16: Entretien
CONTENU DE L'EMBALLAGE ASSEMBLAGE 1. COUPEZ L'ALIMENTATION EN EAU. ENLEVEZ L'ANCIEN ANNEAU EN CONTREPOIDS ROBINET ET LES TUYAUX FLEXIBLES. NETTOYEZ LA SURFACE CAOUTCHOUC SUPPORT EN PLASTIQUE AXE CREUX ASSUREZ-VOUS D'UTILISER DU RUBAN AXE EN CUIVRE POUR TUYAU ET NE SERREZ PAS VAPORISATEUR D'ALIMENTATION PUISQUE CELA DEUX TUYAUX... - Page 17 MESURE CORRECTIVE 1.A - Cartouche non assise avec de l'eau chaude et bien asseoir dans le logement. 1.B - Communiquer avec le Soutien technique de Vigo pour un 3 - Fuite aux points de connexion remplacement. 2.B - Encrassement dans tuyau/conduite d'alimentation 2.A - Enlever et faire tremper/nettoyer avec un agent non abrasif...
- Page 18 VIGO INDUSTRIES, LLC ("VIGO") EN VIGUEUR LE 1er AVRIL 2013 original pour usage domestique personnel. Des restrictions additionnelles s'appliquent aux utilisations commerciales. de la vente des produits en cause. Restrictions verre qui pourrait causer des blessures corporelles ou la mort.] constructeur.
