Summary of Contents for Fubag VCF/50 CM3

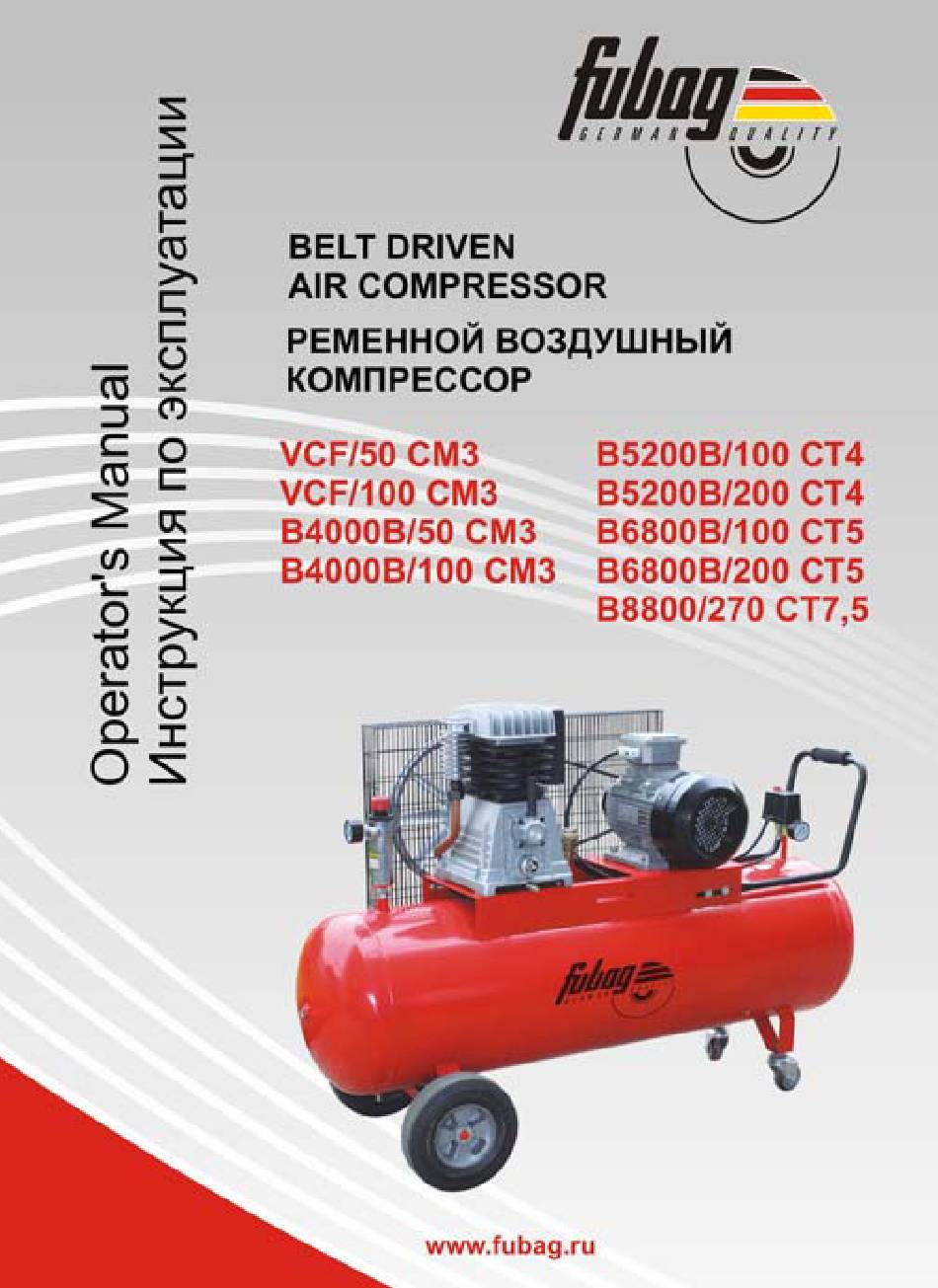

- Page 1 VCF/50 СМ3 VCF/100 СМ3 B4000B/50 СМ3 B4000B/100 СМ3 B5200B/100 CT4 B5200B/200 CT4 B6800B/100 CT5 B6800B/200 CT5 B880Q/270 CT7,5...
- Page 2 Before use, read the handbook carefully. Tank capacity Перед тем, как приступить к работе, Объем ресивера внимательно прочитайте инструкцию по эксплуатации. Warning, hot surfaces Air intake Опасность ожога Производительность Max. pressure Obligatory eye protection Максимальное давление Обязательная защита органов зрения...
- Page 3 www.fubag.ru...
- Page 4 - 3 -...
- Page 5 - 4 -...
- Page 6 - 5 -...
- Page 7 MAINTAIN THIS COMPRESSOR The detailed description, safety rules and all required information necessary for proper operation and maintenance of FUBAG compressor are provided below. Keep this instruction manual by machine and refer to it by any doubts concerning safety operation, maintenance storage and...
- Page 8 Not to do: Never direct the jet of air towards persons, animals or your body. (Always wear safety goggles to protect your eyes from flying objects that may be lifted by the jet). Never direct the jet of liquids sprayed by tools connected to the compressor towards the compressor.
-
Page 9: Start-Up And Use
2. Technical pecifications MODEL VCF/50 CM3 VCF/100 CM3 B4000B/50 CM3 B4000B/100 CM3 Power, kW Tank, l Pressure, bar Air displacement, l/min 1100 1100 1100 1100 Volt/Hz 220/50 220/50 220/50 220/50 Size, mm 830х360х740 1050х420х850 830х360х720 1050х420х850 Weight, kg... -
Page 10: Maintenance
The value set can be checked on the gauge (for versions equipped with this, fig. 8). Please check that the air consumption and the maximum working pressure of the pneumatic tool to be used are compatible with the pressure set on the pressure regulator and with the amount of air supplied by the compressor. -
Page 11: Troubleshooting
5. Troubleshooting Request the assistance of a qualified electrician for operations on electric components (cables, motor, pressure switch, electric panel, etc). Any other type of operation must be carried out by authorized Service Centers, requesting original parts. Tampering with the machine may impair its safety and in any case make the warranty null and void. -
Page 12: Warranty
6. Warranty Warranty refer to defects of materials and components and do not refer to components subject to natural wear and maintenance work. Only machines cleaned from dust and dirt in original factory packing fully completed, provided with instruction manual, warranty card with fixed sales date with a shop stamp factory serial number and originals of sales and ware receipt issued by salesman are subjects of warranty. -
Page 13: Инструкция По Эксплуатации
квалифицированный и специально обученный персонал, ознакомленный с данной инструкцией. В этой инструкции содержится описание, правила безопасности и вся необходимая информация для правильной эксплуатации компрессора FUBAG. Сохраняйте данную инструкцию и обращайтесь к ней при возникновении вопросов по безопасной эксплуатации, обслуживанию, хранению и транспортировке компрессора FUBAG. - Page 14 Инструкция по эксплуатации www.fubag.ru Запрещается: - Направлять струю сжатого воздуха на людей, животных или на собственное тело. (Чтобы со струей сжатого воздуха в глаза не попали мелкие частицы пыли, надевайте защитные очки). - Направлять струю сжатого воздуха в сторону самого компрессора.
-
Page 15: Технические Характеристики
- При использовании сжатого воздуха (надувание, распыление через пневмоинструмент, окраска, мойка растворами на водной основе и т.п.) соблюдайте все правила техники безопасности для каждого конкретного случая. 2. Технические характеристики МОДЕЛЬ VCF/50 CM3 VCF/100 CM3 B4000B/50 CM3 B4000B/100 CM3 Мощность, кВт Объем ресивера, л Давление, бар... - Page 16 Инструкция по эксплуатации www.fubag.ru 3. Пуск и эксплуатация - Установите колеса и ножку (в некоторых моделях шарнирно закрепленные) следуя инструкции. Если компрессор снабжен неподвижными или виброустойчивыми ножками, установите переднюю скобу или иной предусмотренный комплект деталей. - Проверьте, чтобы параметры, указанные на заводской табличке, соответствовали...
-
Page 17: Техническое Обслуживание
Инструкция по эксплуатации www.fubag.ru 4. Техническое обслуживание Срок службы компрессора во многом зависит от правильного технического обслуживания. - ДО НАЧАЛА ЛЮБЫХ РАБОТ ПО ТЕХОБСЛУЖИВАНИЮ ПЕРЕВЕДИТЕ ПЕРЕКЛЮЧАТЕЛЬ РЕЛЕ ДАВЛЕНИЯ В ПОЛОЖЕНИЕ «ВЫКЛ.», ОТКЛЮЧИТЕ КАБЕЛЬ ОТ СЕТИ ЭЛЕКТРОПИТАНИЯ И СТРАВИТЕ ВОЗДУХ ИЗ РЕСИВЕРА. -
Page 18: Неисправности И Способы Их Устранения
Инструкция по эксплуатации www.fubag.ru 5. Неисправности и способы их устранения Неполадки в электрической части (кабели, электродвигатель, реле давления и т.п.) должны устраняться только квалифицированным специалистом. Во всех остальных случаях ремонт компрессора должен производиться в Сервисной службе с использованием оригинальных запасных частей. Самостоятельный ремонт является причиной... -
Page 19: Гарантийные Обязательства
Инструкция по эксплуатации www.fubag.ru 6. Гарантийные обязательства Гарантийный срок на оборудование указывается в прилагаемом сервисном талоне. Гарантия относится к дефектам в материалах и узлах и не распространяется на компоненты, подверженные естественному износу и работы по техническому обслуживанию. Сервисному ремонту подлежат только очищенные от пыли и грязи аппараты в заводской...
