Summary of Contents for Fubag Wood

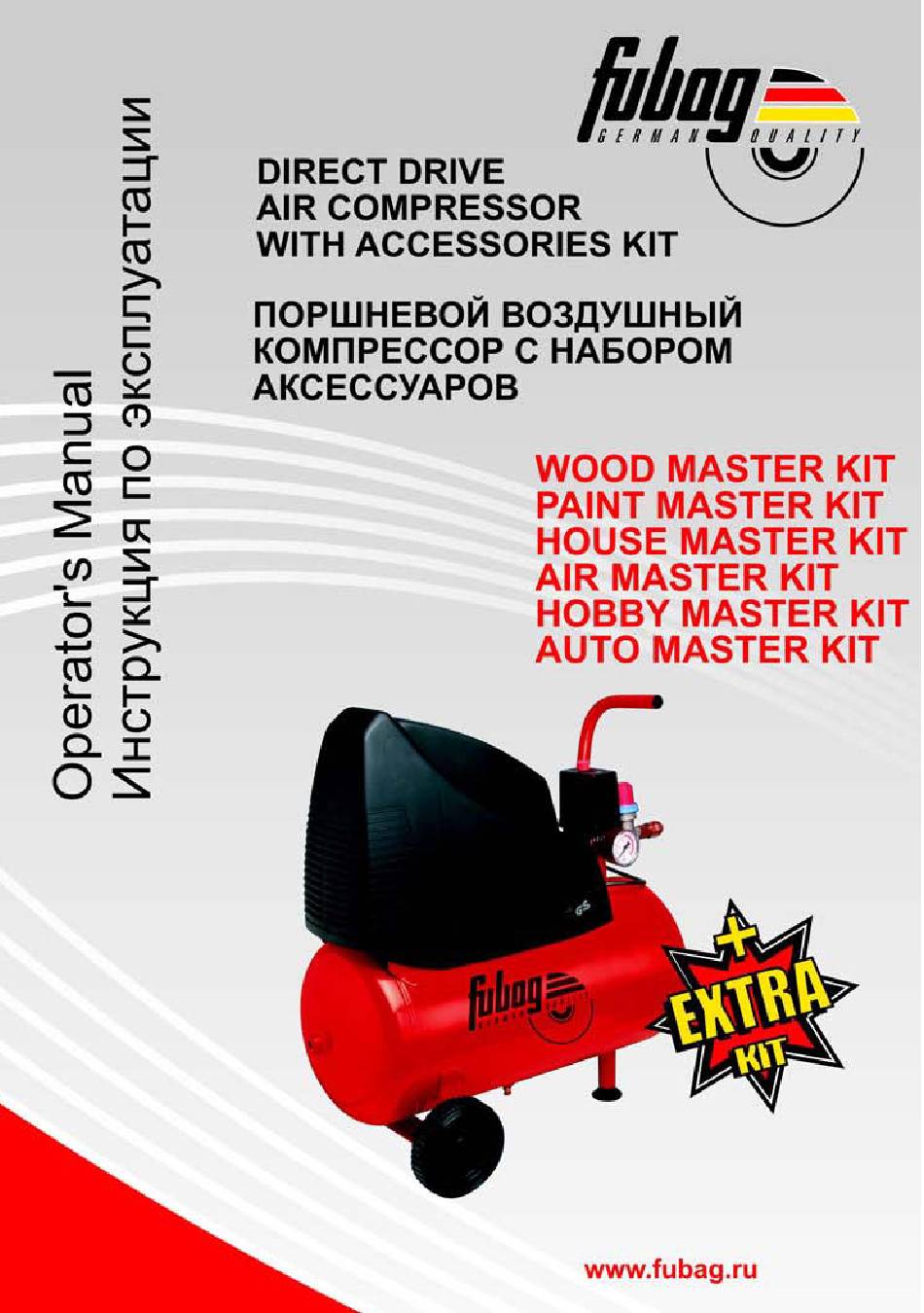

- Page 1 www.fubag.ru...
- Page 2 Before use, read the handbook carefully. Tank capacity Перед тем, как приступить к работе, Объем ресивера внимательно прочитайте инструкцию по эксплуатации. Warning, hot surfaces Air intake Опасность ожога Производительность www.fubag.ru Max. pressure Obligatory eye protection Максимальное давление...
- Page 3 www.fubag.ru...
- Page 4 УРОВЕНЬ МАСЛА www.fubag.ru - 3 -...
- Page 5 - 4 -...
- Page 6 1-pneumatic tool 2-compressed air oil dispenser 3-pressure reducer 4-water separator filter 5-on-off valve 6-pressure relief valve www.fubag.ru 7-compressed air hose 8-compressor 9-quick-disconnect coupling 1 - пневмоинструмент 2 - емкость с маслом 3 - регулятор давления 4 - фильтр отделения влаги...
- Page 7 MAINTAIN THIS COMPRESSOR The detailed description, safety rules and all required information necessary for proper operation and maintenance of FUBAG compressor are provided below. Keep this instruction manual by machine and refer to it by any doubts concerning safety operation, maintenance storage and...
- Page 8 Not to do: Never direct the jet of air towards persons, animals or your body. (Always wear safety goggles to protect your eyes from flying objects that may be lifted by the jet). Never direct the jet of liquids sprayed by tools connected to the compressor towards the compressor.
- Page 9 Caution: - Carefully ready these instructions before using the equipment and refer to this manual in case of doubts on its operation. Store all the documentation in place that can be handy for any user. - The employer undertakes to make sure users read and understand the entire manual before using the tool;...
-
Page 10: Accessories Kit
3. Accessories kit www.fubag.ru tart-up and use Fit the wheels and foot (or the caster wheel for models that are fitted with this) according to the instructions provided in the packaging. For versions with fixed feet, assemble the front bracket kit or the vibration-dampers if furnished. - Page 11 The absence of pressure in the head facilitates subsequent restart. When air is used, the compressor restarts automatically when the lower calibration value is reached (approx. 2 bar between upper and lower). The pressure inside the reservoir can be checked on the gauge provided (fig.
-
Page 12: Maintenance
6. Maintenance The service life of the machine depends on maintenance quality. BEFORE CARRYING OUT ANY OPERATION, ALWAYS PULL OUT THE PLUG AND DRAIN THE RECEIVER COMPLETELY (fig 10-11) Tighten the tie-bolts of the head at start-up and after the first hour of work (torque 10 Nm = 1.02 Kgm). -
Page 13: Troubleshooting
7. Troubleshooting Request the assistance of a qualified electrician for operations on electric components (cables, motor, pressure switch, electric panel, etc). www.fubag.ru Immediately shut down the equipment in case you orn tool/accessory, not suitable for use or faulted hear unusual noises. -
Page 14: Инструкция По Эксплуатации
квалифицированный и специально обученный персонал, ознакомленный с данной инструкцией. В этой инструкции содержится описание, правила безопасности и вся необходимая информация для правильной эксплуатации компрессора FUBAG. Сохраняйте данную инструкцию и обращайтесь к ней при возникновении вопросов по безопасной эксплуатации, обслуживанию, хранению и транспортировке компрессора FUBAG. - Page 15 Инструкция по эксплуатации www.fubag.ru Запрещается: - Направлять пневмоинструмент или струю сжатого воздуха на людей, животных или на собственное тело. (Чтобы со струей сжатого воздуха в глаза не попали мелкие частицы пыли, надевайте защитные очки). - Направлять струю сжатого воздуха в сторону самого компрессора.
-
Page 16: Технические Характеристики
Инструкция по эксплуатации www.fubag.ru Важно: Включайте подачу сжатого воздуха только после подсоединения инструмента. - Для получения максимальной производительности используйте соответствующие шланги и соединения. - Перед включением инструмента проверьте плотность всех соединений и состояние шлангов. - Отсоединяйте подачу сжатого воздуха для разгрузки остаточного давления по окончание... - Page 17 Инструкция по эксплуатации www.fubag.ru 3. Комплектация 4. Пуск и эксплуатация www.fubag.ru - Установите колеса и ножку (в некоторых моделях шарнирно закрепленные) следуя инструкции. Если компрессор снабжен неподвижными или виброустойчивыми ножками, установите переднюю скобу или иной предусмотренный комплект деталей. - Проверьте, чтобы параметры, указанные на заводской табличке, соответствовали...
- Page 18 Инструкция по эксплуатации www.fubag.ru - При работе давление можно регулировать поворачивая ручку редукционного клапана при открытом кране: поднять вверх и повернуть по часовой стрелке для повышения давления и против - для его уменьшения (рис. 9а). Получив оптимальное для работы давление, заблокируйте...
-
Page 19: Техническое Обслуживание
Инструкция по эксплуатации www.fubag.ru 6. Техническое обслуживание Срок службы компрессора во многом зависит от правильного технического обслуживания. - ПЕРЕД ВЫПОЛНЕНИЕМ КАКИХ-ЛИБО РАБОТ НА КОМПРЕССОРЕ ВЫНУТЬ ВИЛКУ ИЗ РОЗЕТКИ И ПОЛНОСТЬЮ СТРАВИТЬ ВОЗДУХ ИЗ РЕСИВЕРА (Рис. 10-11). - При первом пуске в работу и после первого часа работы подтяните крепежные тяги в... -
Page 20: Неисправности И Способы Их Устранения
Инструкция по эксплуатации www.fubag.ru 7. Неисправности и способы их устранения Неполадки в электрической части (кабели, электродвигатель, реле давления и т.п.) должны устраняться только квалифицированным специалистом. www.fubag.ru Во всех остальных случаях ремонт компрессора должен производиться в Сервисной службе с использованием оригинальных...
