ELETTROVALVOLE AUTOMATICHE
APERTURA/CHIUSURA RAPIDA da 1/2" a DN100
360mbar/6bar

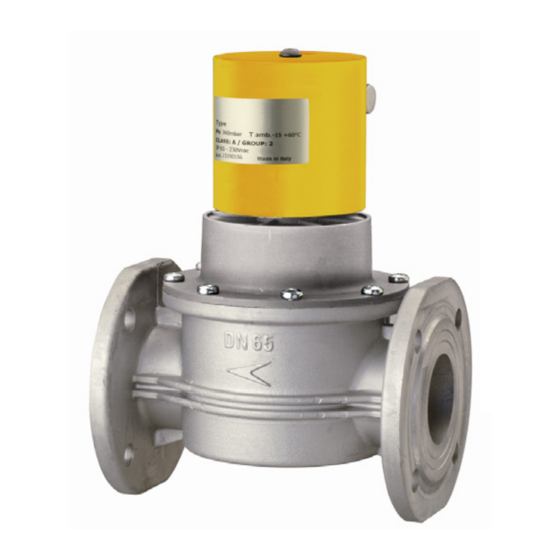

Queste elettrovalvole sono nate per essere abbinate a qualunque sistema di rivelazione gas.
Tutte le elettrovalvole sono a riarmo automatico e normalmente chiuse.
Esse infatti hanno bisogno di essere continuamente alimentate per restare aperte. Si chiudono automaticamente se viene a mancare
tensione alla bobina.
Alcuni modelli sono dotati di regolatore di portata (FR).
Mod. AV0xxFO
1
2
3
4
5
6
1_ Prima dell'installazione assicurarsi di chiudere il gas.
2_ L'elettrovalvola deve essere installata con la freccia stampata sul corpo valvola rivolta verso l'utenza.
3_ Verificare che all'interno della valvola non vi siano detriti o corpi estranei.
4_ Verificare che la pressione della linea non sia superiore alla pressione massima dichiarata dell'elettrovalvola.
5_ Verificare che la tensione di rete corrisponda alla tensione di alimentazione della Bobina dell'elettrovalvola.
6_ Verificare la tenuta dell'impianto.
L'installazione e manutenzione del prodotto deve essere eseguita da personale qualificato.
Nei modelli FR (Flow regulation) è possibile regolare la portata dell'elettrovalvola.
La regolazione viene effettuata ruotando con un cacciavite il "Perno di regolazione"
• Svitare e togliere il "Tappo fissaggio bobina"
• Per AUMENTARE la portata svitare il "Perno di regolazione":
8
Made Made Made Made Made
I t a l y I t a l y I t a l y I t a l y I t a l y
Mod. AV0xxFO-FR
7
8
REGOLAZIONE PORTATA:
.
7
Italiano
Valvole automatiche
1
Dimensione:
i n i n i n i n
i n 2
015 =1/2"
020 =3/4"
025= 1"
032= 1 1/4
040= 1 1/2
050= 2"
D65=DN65
D80=DN80
D100=DN100
DESCRIZIONE
1 Vite/rondella/OR per fissaggio bobina
2 Connettore per collegamento elettrico
3 Bobina
4 Gruppo di scatto
5 Tappi prese di pressione G 1/4"
6 Corpo valvola
7 Tappo e OR per fissaggio bobina
8 Perno di regolazione portata
INSTALLAZIONE:
• Per DIMINUIRE la portata avvitare il "Perno di regolazione" :
AV015FO-FR-6B-110Vac
2 3 4
1
3 FO=Fast Opening
modello:
4
__= Senza regolatore di portata
-FR= Con regolatore di portata
"
"
230V
8
.
8
5 6
___=360mbar
5
-6B =6bar
Power supply:
6
___ = 230Vac
-110Vac
-12Vac
-12Vdc
-24Vac
-24Vdc
Simboli che
identificano i
connettori
"raddrizzatori"
(vedi tabella
Timbratura
1+
bobina)
2-
