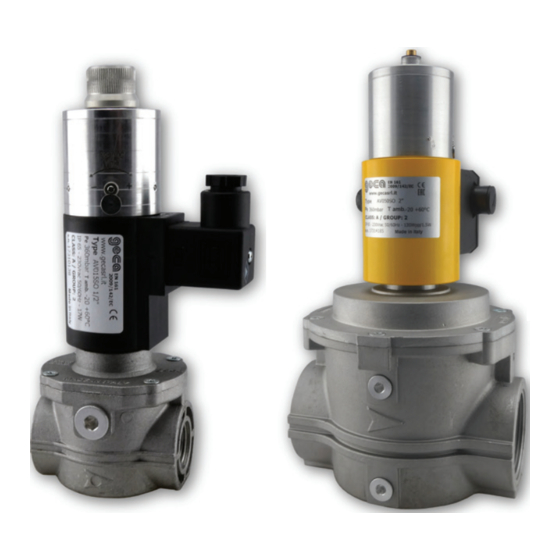

Geca AV015SO Manual

ELETTROVALVOLE AUTOMATICHE
SLOW OPENING
0497
SLOW OPENING
AV015-SO
1
Valvole automatiche
DESCRIZIONE GENERALE
Tutte le elettrovalvole sono a riarmo automatico e normalmente chiuse.
Esse infatti hanno bisogno di essere continuamente alimentate per restare
aperte.
Le elettrovalvole automatiche SLOW OPENING permettono la regolazione di:
- PORTATA.
-SCATTO di APERTURA.
-TEMPO di APERTURA.
Le elettrovalvole automatiche SLOW OPENING si chiudono automaticamente
se viene a mancare tensione alla bobina.
ATTENZIONE: NON ALLENTARE O TOGLIERE IL SISTEMA
AMMORTIZZANTE CON GAS IN PRESSIONE.
INSTALLAZIONE
•
1 Prima dell'installazione assicurarsi di chiudere il rubinetto del gas.
•
2 L'elettrovalvola deve essere installata con la freccia stampata sul corpo
valvola rivolta verso l'utenza.
•
3 Verificare che all'interno dell' elettrovalvola non vi siano detriti o corpi estranei.
•
4 Verificare che la pressione della linea non sia superiore alla pressione mas-
sima dichiarata dell'elettrovalvola.
•
5 Verificare che la tensione di rete corrisponda alla tensione di alimentazione
della bobina dell'elettrovalvola.
•
6 Verificare la tenuta dell'impianto.
N.B. L'installazione e manutenzione del prodotto deve essere eseguita
da personale qualificato.
2 3
Dimensioni: SO=Apertura lenta
015 = 1/2"
020 = 3/4"
025 = 1"
032= 1"
1/4
040= 1"
1/2
050= 2"
1 Tappo di protezione regolazioni.
Italiano
2 Sistema ammortizzante.
3 Connettore per collegamento elettrico.
4 Bobina.
5 Tappo prese di pressione G 1/4".
6 Corpo valvola.
7 Regolazione PORTATA.
8 Regolazione SCATTO di apertura.
9 Regolazione TEMPO di apertura.
1
3
Con l'aiuto di un cacciavite piatto ruotare la vite nel senso desiderato:
DIMINUIZIONE PORTATA
Senso orario
Con l'aiuto di una chiave inglese o pinza ruotare il perno nel senso desiderato:
DIMINUIZIONE SCATTO APERTURA
Senso orario
Con l'aiuto di un cacciavite piatto ruotare la vite nel senso desiderato:
DIMINUIZIONE TEMPO APERTURA
2
4
5
Simboli che identificano i connet-
tori "raddrizzatori" (vedi tabella
6
Timbratura bobina).
REGOLAZIONE PORTATA
AUMENTO PORTATA
7
REGOLAZIONE SCATTO di APERTURA
AUMENTO SCATTO APERTURA
8
REGOLAZIONE TEMPO di APERTURA
AUMENTO TEMPO APERTURA
9
Senso antiorario
7
8
9
C1+
C 2-
230V
Senso antiorario
Senso antiorario
Senso orario
