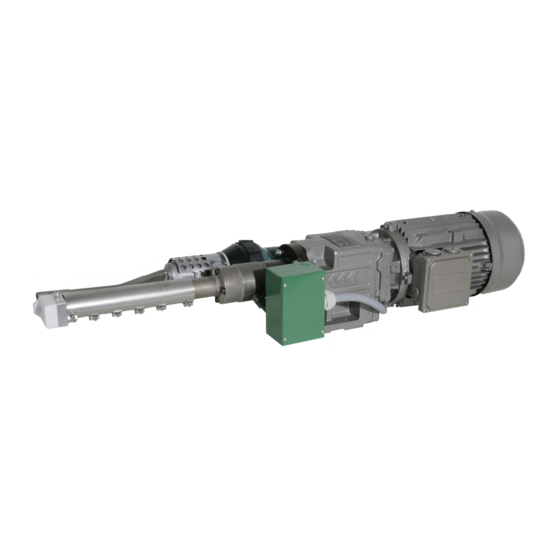

- Page 1 Bedienungsanleitung Operating Instructions ExOn7 3x400V, DX315 Extrusionstechnik GmbH Dohle Eitorfer Strasse 1 D – 53809 Ruppichteroth www.dohle-extruder.de...
- Page 2 Bedienungsanleitung DOHLE Industrieextruder DX315 ExOn7 3x400V CE/Industrieextruder EG – Konformitätserklärung Déclaration CE de conformité Dichiarazione CE di conformità EC Declaration of conformity Declaratión CE de conformidad EG – Konformitätserklärung DOHLE Extrusionstechnik, D-53809 Ruppichteroth/BRD Bestätigt, dass das nachfolgend bezeichnete Gerät in der von uns in Verkehr gebrachten Ausführung die Anforderungen der folgenden EG-Richtlinie(n) erfüllt.
-
Page 3: Table Of Contents
Bedienungsanleitung DOHLE Industrieextruder DX315 ExOn7 3x400V Alle Urheberrechte dieser Bedienungsanleitung für Beschreibungen, Zeichnungen und Beilagen verbleiben bei uns und dürfen ohne unsere ausdrückliche Genehmigung weder vervielfältigt noch dritten Personen oder Konkurrenzfirmen ganz oder teilweise zugänglich gemacht werden. Vor der Inbetriebnahme ist die Durcharbeit dieser Bedienungsanleitung unerlässlich, da wir für Fehler, die auf unsachgemäßer Behandlung beruhen, keine Haftung übernehmen... -
Page 4: Typenbeschreibung
Bedienungsanleitung DOHLE Industrieextruder DX315 ExOn7 3x400V 1. Typenbeschreibung Art.-Nr/Maschinen Typ DX315 ExOn7 3x400V Maschinen Nr ... Anschlußspannung 400 V / 50 - 60 Hz Heizung Extruder 1200 W Heizung Luft 3300 W Antrieb Extruder 1500 W – 400V Luftmenge 300 I/min 2. -
Page 5: Inbetriebnahme
Bedienungsanleitung DOHLE Industrieextruder DX315 ExOn7 3x400V Betrieb : Schweißextruder dürfen ohne Luftversorgung nicht betrieben werden. Eine ausreichende Dimensionierung der Zuleitung bei Fremdluftversorgung ist zu gewährleisten. Die zugeführte Druckluft muß öl – und wasserfrei sein. Sicherheit : Vor Anschluß an das Netz muß die Nennspannung des Schweißextruders überprüft werden. - Page 6 Antriebsmaschine nicht auf Dauereinstellung eingestellt ist jetzt die Luftversorgung einschalten den Netzstecker einstecken Alle DOHLE Schweißextruder sind mit patentierter Massemessung ( das Thermoelement ist zwischen Schnecke und Düse direkt in der Schmelze eingebaut ) und Kaltstartschutz ausgerüstet. Schalten Sie nun den Ein – Ausschalter der Heizungen auf Schalterstellung ON.
- Page 7 Bedienungsanleitung DOHLE Industrieextruder DX315 ExOn7 3x400V Regler – Einstellung Anzeige und Bedienelemente der Reglerfront Temperatureinheit Istwerttemperatur AL (Alarm) Leuchtet wenn der Sollwerttemperatur Alarmausgang an ist Aufwärts - Taste Abwärts - Taste Regler – Sollwerteistellung Alle Regler können nur im Sollwert verändert werden und sind gegen falsche Eingaben elektronisch verriegelt.
- Page 8 Bedienungsanleitung DOHLE Industrieextruder DX315 ExOn7 3x400V Wechsel des Schweißzusatzes Um sicherzustellen, dass sich kein alter Schweißzusatz mehr im Schweißextruder befindet, heizen Sie die Maschine auf Betriebstemperatur auf , entfernen den Schweißschuh und wechseln die Düse (Achtung: Linksgewinde) gegen eine neue, oder eine mit dem jetzt zu fahrenden Werkstoff benutzte, aus.
-
Page 9: Fehlersuche
Bedienungsanleitung DOHLE Industrieextruder DX315 ExOn7 3x400V 4.Fehlersuche Fehlfunktion Fehler – Nr. Antriebsmotor läuft nicht an 01,02,04,05,06,07,08,09,10,11,12,14 Antriebsmotor schaltet ab 03,04,05,06,07,08,09,10 Extruder bleibt kalt 04,05,06,07,08,09,15,17 Heißluft bleibt kalt 05,07,08,09,14,12 Heißlufttemperatur liegt unter Sollwert 11,13 Extrudattemperatur liegt unter Sollwert Extruder fördert kein Extrudat aus der Düse Anzeige leuchtet nicht Anzeige zeigt : S . -
Page 10: Zeichnungen,Datenblätter
D - 1428 D - 1058 D - 1429 D - 1862 D - 0250 D - 0743 D - 0160 D - 1016 D - 1432 D - 0378 D - 2370 D - 0710 D - 1861 D-0560 D - 0163 D - 1516 D - 2194... - Page 11 Bedienungsanleitung DOHLE Industrieextruder DX315 ExOn7 3x400V A rtikel-N r. B e ze ic h n u n g M en g e D - 01 26 Z y lin d ers c h rau b e M 5x 1 0 D IN 91 2...
- Page 12 Bedienungsanleitung DOHLE Industrieextruder DX315 ExOn7 3x400V Steuergehäuse D - 0505 D - 2334 D - 2340 D - 0502 DH 020 D - 2286 D - 1091 D - 2196 D - 2193 D - 1092 D - 2062 D - 1433...
- Page 13 Bedienungsanleitung DOHLE Industrieextruder DX315 ExOn7 3x400V Artikel-Nr. Bezeichnung Menge D - 0131 Sechskantschraube M4x16 DIN 931 Ms D - 0326 Steuergehäuse 5000-6000 D - 0505 Steuergehäuse-Deckel D - 1017 ULS Schraube M4x10 ISO 7380 D - 1087 Sicherung Automat B16A...
- Page 14 5101776 6600645 6107592 6107591 6600607 6101242 6600602 6600601 5101760 5101270 6600612 6600614 6600613 6600622 6600616 6600606 6113695 6100287 6100284 D - 2177 6100268 D - 2049 6600622 D - 0704 D - 0129 6600616 D - 0519 6600611 6100444...
- Page 15 Bedienungsanleitung DOHLE Industrieextruder DX315 ExOn7 3x400V Artikel-Nr. Bezeichnung Menge 5101270 Dichtung 70x48x4 5101760 Glimmerrohr 47,9x95 5101776 Heizelement 230V/2200W 6100268 Zugentlastung 6100284 Senkschraube M4x12 TX 6100287 Sechskantmutter M5 6100444 Knickschutztülle 9,6x75 6101242 Anschlussbügel 6107591 Turbine 6107592 Turbine 6113695 Temperaturendschalter 135°C 6600601...
- Page 16 Bedienungsanleitung DOHLE Industrieextruder DX315 ExOn7 3x400V DOHLE Extrusionstechnik GmbH...
- Page 17 Bedienungsanleitung DOHLE Industrieextruder DX315 ExOn7 3x400V DOHLE Extrusionstechnik GmbH...
- Page 18 Bedienungsanleitung DOHLE Industrieextruder DX315 ExOn7 3x400V DOHLE Extrusionstechnik GmbH...
- Page 19 Bedienungsanleitung DOHLE Industrieextruder DX315 ExOn7 3x400V Schweißschuhprogramm s = Plattendicke Kehlnaht Eck - Naht a = s x 0,7 Plattendicke Artikel-Nr. D-0195 10-12 D-0196 Plattendicke Artikel-Nr. D-0197 D-0174 10-12 D-0175 D-0177 X - Naht D-0178 D-0179 D-0180 D-0181 D-0182 V - Naht Plattendicke Artikel-Nr.
- Page 20 Operating Instructions Industrial Extruder DX315 ExOn7 3x400V DOHLE We retain all copyrights of all descriptions, drawings and schedules contained in these operating instructions which may not be reproduced nor be made accessible by third parties or by competitors, neither in whole nor in part, unless we have expressly consented thereto.
-
Page 21: Description Of Type
Operating Instructions Industrial Extruder DX315 ExOn7 3x400V DOHLE 1. Type Art.-no/Type of machine : DX315 ExOn7 3x400V Machine no..Required voltage 400 V / 50 – 60 Hz Heating unit for extruder : 1200 W Heating unit for air... - Page 22 Operating Instructions Industrial Extruder DX315 ExOn7 3x400V DOHLE Safety area: The hot air stream of the hand-held welding and extruding machine may not be directed to temperature-sensitive objects or living things. Ensure that a safety distance of 2 m is observed in all directions.
-
Page 23: Start-Up
Operating Instructions Industrial Extruder DX315 ExOn7 3x400V DOHLE 3. Start-up General: Observe the notes on safety contained in these operating instructions. In addition, the regulations on the prevention of accidents and the national regulations shall apply. Assembling the hand-held welding and extruding machine When dispatched, our hand-held welding and extruding machines are almost completely assembled. - Page 24 Operating Instructions Industrial Extruder DX315 ExOn7 3x400V DOHLE Display and control elements of front part of control unit Temperature unit Actual value temperature tettempevaluetemperatur AL (Alarm) Shines if the alarm Desired value temperatur exit is on Upward - key Downward - key Controller –...
- Page 25 Operating Instructions Industrial Extruder DX315 ExOn7 3x400V DOHLE Changing the welding filler Heat up the hand-held welding and extruding machine until operating temperature is reached to ensure that no welding filler is present in the machine, remove the weld shoe and exchange the die (caution, left-handed thread) by a new one or by a die used with the material to be applied now.
-
Page 26: Error Tracing
Operating Instructions Industrial Extruder DX315 ExOn7 3x400V DOHLE 4. Error tracing Malfunctioning Error– No. Driving motor does not start 01,02,04,05,06,07,08,09,10,11,12 Driving motor switches off 03,04,05,06,07,08,09,10 Extruder remains cold 04,05,06,07,08,09,15,17 Hot air remains cold 05,07,08,09,12 Hot air temperature is under 11,13... -
Page 27: Drawings, Informations
Operating Instructions Industrial Extruder DX315 ExOn7 3x400V DOHLE 5 Drawings, Informations DX315 ExOn7 3x400V DOHLE Extrusionstechnik GmbH... - Page 28 Operating Instructions Industrial Extruder DX315 ExOn7 3x400V DOHLE A rticle -N o D es crip tio n Q ty D - 01 26 s crew M 5x 1 0 D IN 91 2 D - 01 60 s crew M 6x1 0...
- Page 29 Operating Instructions Industrial Extruder DX315 ExOn7 3x400V DOHLE control box D - 0505 D - 2334 D - 2340 D - 0502 DH 020 D - 2286 D - 1091 D - 2196 D - 2193 D - 1092 D - 2062...
- Page 30 Operating Instructions Industrial Extruder DX315 ExOn7 3x400V DOHLE DOHLE Extrusionstechnik GmbH...
- Page 31 5101776 6600602 6600645 6107592 6107591 6600607 6101242 6600616 6600601 5101760 5101270 6600612 6600614 6600613 6600622 6600606 6600622 6113695 6100287 6100284 D - 0704 D - 2177 6100268 D - 2049 D - 0129 6600616 D - 0519 6600611 6100444...
- Page 32 Operating Instructions Industrial Extruder DX315 ExOn7 3x400V DOHLE Artikel-Nr. Bezeichnung Menge 5101270 gasket 70x48x4 5101760 mica tube 47,9x95 5101776 heating element 230V/2200W 6100268 stain relief 6100284 countersunk srew M4x12 TX 6100287 hexagonal nut M5 6100444 cord guard 9,6x75 6101242 connecting shackle...
- Page 33 Operating Instructions Industrial Extruder DX315 ExOn7 3x400V DOHLE DOHLE Extrusionstechnik GmbH...
- Page 34 Operating Instructions Industrial Extruder DX315 ExOn7 3x400V DOHLE DOHLE Extrusionstechnik GmbH...
- Page 35 Operating Instructions Industrial Extruder DX315 ExOn7 3x400V DOHLE DOHLE Extrusionstechnik GmbH...
- Page 36 Operating Instructions Industrial Extruder DX315 ExOn7 3x400V DOHLE Welding Shoes s = thickness of material fillet weld corner weld a = s x 0,7 thickness of material order - no. D-0195 10-12 D-0196 thickness of material order - no. D-0197...
