Orbis DICROMAT Instructions Manual

INSTRUCCIONES DE EMPLEO

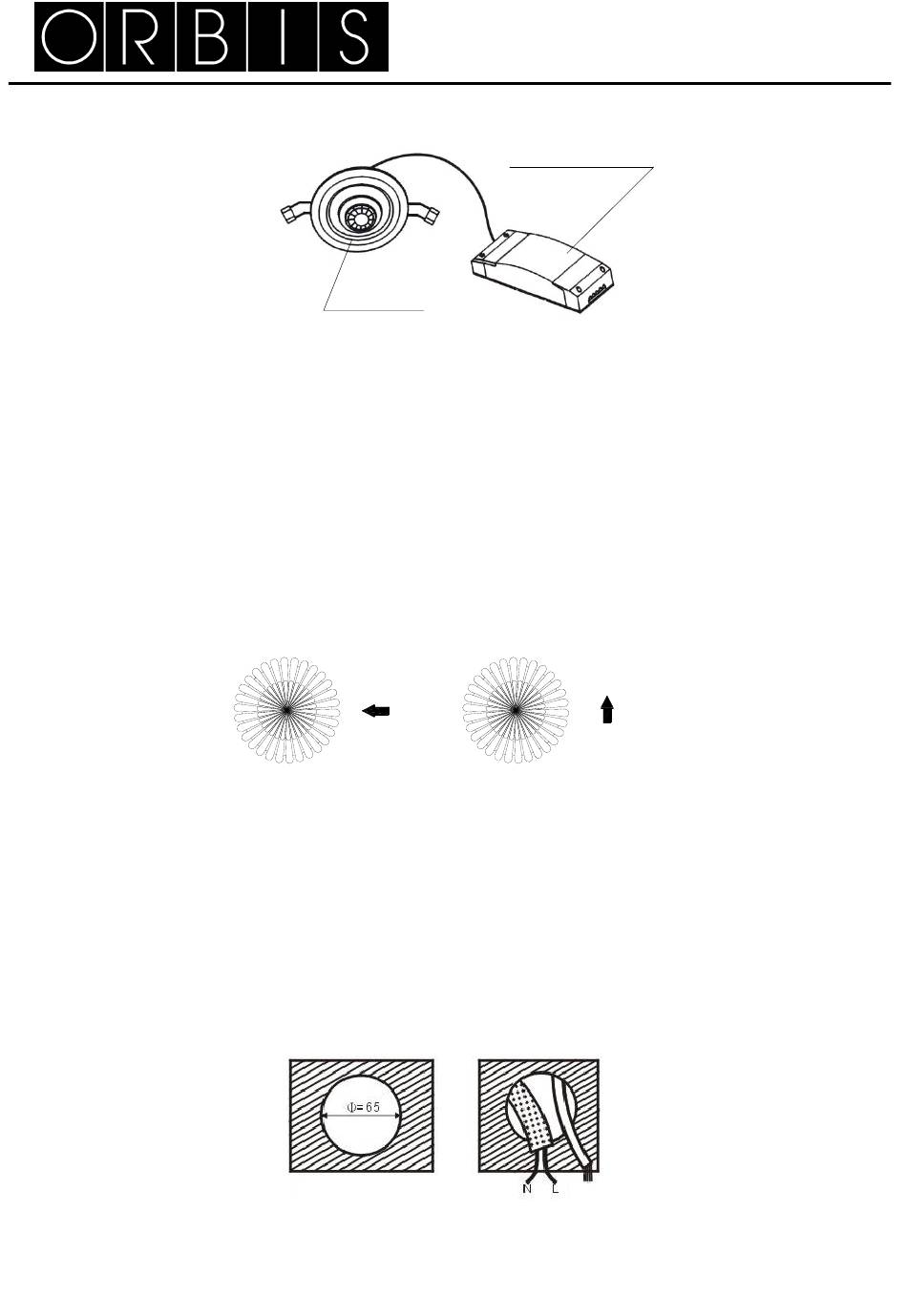

DESCRIPCIÓN
El interruptor de proximidad DICROMAT capta las emisiones invisibles infrarrojas procedentes de personas y otras fuentes de calor sin emitir
ningún tipo de radiación.
Cuando una fuente de calor se mueve delante del interruptor de proximidad su circuito de salida se activa, una vez que deja de captar el
movimiento se desactiva tras un tiempo de retardo regulable.
El DICROMAT reacciona únicamente cuando las condiciones de luz están por debajo del nivel seleccionado. El DICROMAT 2 posee un
segundo circuito que reacciona independientemente del nivel de luminosidad. Este circuito está especialmente indicado para controlar cargas
no luminosas, como extractores, aire acondicionado, calefacción, cámaras de vigilancia, etc. El DICROMAT no es adecuado para sistemas de
alarma.
INSTALACIÓN
ATENCIÓN: La instalación y el montaje de los aparatos eléctricos debe ser realizada por un instalador autorizado.
El aparato está internamente protegido contra las interferencias por un circuito de seguridad. No obstante, algunos campos electromagnéticos
especialmente fuertes pueden llegar a alterar su funcionamiento, por tanto, no debe instalarse próximo a cargas inductivas (motores,
transformadores, etc. )
En la instalación del DICROMAT se debe tener en cuenta que la detección se produce al cruzar sus haces de detección, y que por tanto si la
fuente de calor a detectar va en paralelo a los haces, la detección se produce a una menor distancia, ya que no atraviesa los haces, hasta que
llega muy cerca del aparato.
En las figuras superiores, la flecha indica la dirección del movimiento de la persona u objeto a detectar.
La temperatura ambiente del recinto donde se instala el DICROMAT influye bastante en la sensibilidad de la detección y por tanto en la
distancia de detección. A mayor temperatura peor sensibilidad, ya que el aparato funciona por movimiento de una fuente de calor, (en la mayor
parte de los casos 36ºC del cuerpo humano), cuanto más cercana ha 36ºC sea la temperatura ambiente peor es la detección.
La niebla o la lluvia pueden afectar negativamente al campo de detección. Las prendas de abrigo reducen el aporte de calor al recinto,
disminuyendo por tanto la sensibilidad de detección.
Si se conectan dos DICROMAT en el mismo recinto, la lámpara accionada por uno de ellos no deberá encontrarse en el campo de detección
del otro.
MONTAJE
Empotrado en techo, evitando que en su área de detección se encuentren superficies altamente reflectantes (líquidos), elementos sujetos a
cambios bruscos de temperatura(calefacción, aire acondicionado) o fuentes luminosas y objetos que se puedan mover con el viento (cortinas,
pequeños arboles, etc. ).
Realizar un taladro de diámetro 65mm. El espesor del techo debe ser entre 5 y 25mm.
Desconectar la tensión antes de iniciar la instalación y las conexiones.
Desatornillar los cubrebornas del módulo de alimentación y conectar el sensor según el código de colores.
SENSOR
MENOR SENSIBILIDAD
INTERRUPTOR DE PROXIMIDAD
DICROMAT / DICROMAT 2
MODULO DE
ALIMENTACIÓN
MAYOR SENSIBILIDAD
