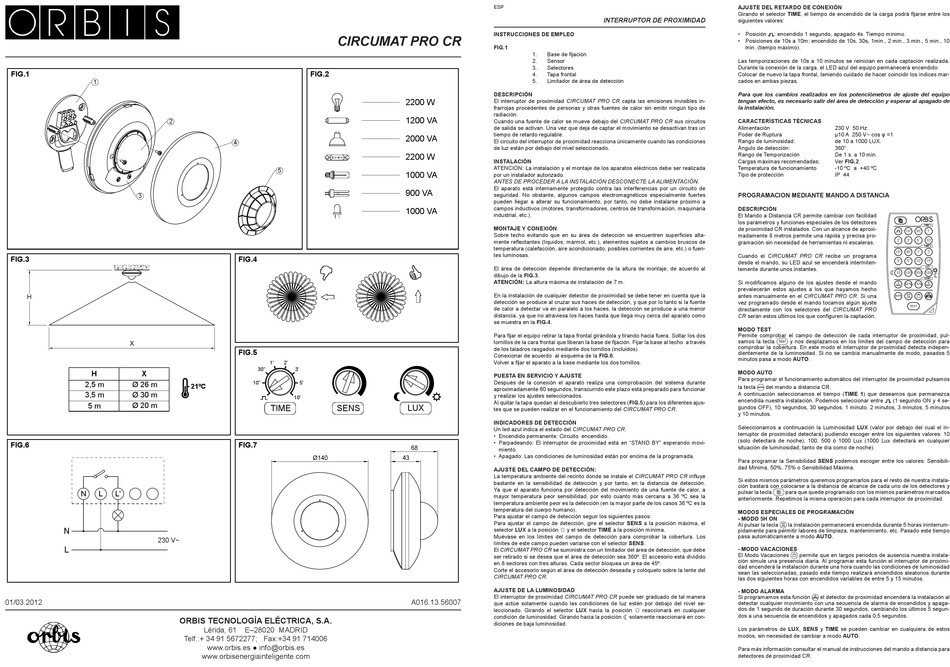

Orbis CIRCUMAT PRO CR Quick Manual

FIG.1
1
2
3
FIG.3
H
X
H X
2,5 m Ø 26 m
3,5 m Ø 30 m
5 m Ø 20 m
FIG.6
N L L'
N
230 V~
L
01/03.2012
ORBIS TECNOLOGÍA ELÉCTRICA, S.A.
Telf.:+ 34 91 5672277; Fax:+34 91 714006
CIRCUMAT PRO CR
FIG.2
4
5
FIG.4
FIG.5
1' 2'
30'' 3'
10'' 5'
21ºC
10'
TIME SENS
FIG.7
Ø140
Lérida, 61 E–28020 MADRID
www.orbis.es ● info@orbis.es
www.orbisenergiainteligente.com
ESP
INSTRUCCIONES DE EMPLEO
FIG.1
1. Base de fijación
2. Sensor
3. Selectores
4. Tapa frontal
5. Limitador de área de detección
DESCRIPCIÓN
2200 W
El interruptor de proximidad CIRCUMAT PRO CR capta las emisiones invisibles in-
frarrojas procedentes de personas y otras fuentes de calor sin emitir ningún tipo de
radiación.
1200 VA
Cuando una fuente de calor se mueve debajo del CIRCUMAT PRO CR sus circuitos
de salida se activan. Una vez que deja de captar el movimiento se desactivan tras un
tiempo de retardo regulable.
2000 VA
El circuito del interruptor de proximidad reacciona únicamente cuando las condiciones
de luz están por debajo del nivel seleccionado.
2200 W
INSTALACIÓN
ATENCIÓN: La instalación y el montaje de los aparatos eléctricos debe ser realizada
1000 VA
por un instalador autorizado.
ANTES DE PROCEDER A LA INSTALACIÓN DESCONECTE LA ALIMENTACIÓN.
El aparato está internamente protegido contra las interferencias por un circuito de
900 VA
seguridad. No obstante, algunos campos electromagnéticos especialmente fuertes
pueden llegar a alterar su funcionamiento, por tanto, no debe instalarse próximo a
1000 VA campos inductivos (motores, transformadores, centros de transformación, maquinaria
industrial, etc.).
MONTAJE Y CONEXIÓN
Sobre techo evitando que en su área de detección se encuentren superficies alta-
mente reflectantes (líquidos, mármol, etc.), elementos sujetos a cambios bruscos de
temperatura (calefacción, aire acondicionado, posibles corrientes de aire, etc.) o fuen-
tes luminosas.
El área de detección depende directamente de la altura de montaje, de acuerdo al
dibujo de la FIG.3.
ATENCIÓN: La altura máxima de instalación de 7 m.
En la instalación de cualquier detector de proximidad se debe tener en cuenta que la
detección se produce al cruzar sus haces de detección, y que por lo tanto si la fuente
de calor a detectar va en paralelo a los haces, la detección se produce a una menor
distancia, ya que no atraviesa los haces hasta que llega muy cerca del aparato como
se muestra en la FIG.4.
Para fijar el equipo retirar la tapa frontal girándola y tirando hacia fuera. Soltar los dos
tornillos de la cara frontal que liberan la base de fijación. Fijar la base al techo a través
de los taladros rasgados mediante dos tornillos (incluidos).
Conexionar de acuerdo al esquema de la FIG.6.
Volver a fijar el aparato a la base mediante los dos tornillos.
PUESTA EN SERVICIO Y AJUSTE
Después de la conexión el aparato realiza una comprobación del sistema durante
aproximadamente 60 segundos, transcurrido este plazo está preparado para funcionar
y realizar los ajustes seleccionados.
Al quitar la tapa quedan al descubierto tres selectores (FIG.5) para los diferentes ajus-
LUX
tes que se pueden realizar en el funcionamiento del CIRCUMAT PRO CR.
INDICADORES DE DETECCIÓN
Un led azul indica el estado del CIRCUMAT PRO CR.
• Encendido permanente: Circuito encendido.
• Parpadeando: El interruptor de proximidad está en "STAND BY" esperando movi-
68
miento.
• Apagado: Las condiciones de luminosidad están por encima de la programada.
43
AJUSTE DEL CAMPO DE DETECCIÓN:
La temperatura ambiente del recinto donde se instale el CIRCUMAT PRO CR influye
bastante en la sensibilidad de detección y por tanto, en la distancia de detección.
Ya que el aparato funciona por detección del movimiento de una fuente de calor, a
mayor temperatura peor sensibilidad, por esto cuanto más cercana a 36 ºC sea la
temperatura ambiente peor es la detección (en la mayor parte de los casos 36 ºC es la
temperatura del cuerpo humano).
Para ajustar el campo de detección seguir los siguientes pasos:
Para ajustar el campo de detección, gire el selector SENS a la posición máxima, el
selector LUX a la posición ☼ y el selector TIME a la posición mínima.
Muévase en los límites del campo de detección para comprobar la cobertura. Los
límites de este campo pueden variarse con el selector SENS.
El CIRCUMAT PRO CR se suministra con un limitador del área de detección, que debe
ser retirado si se desea que el área de detección sea 360º. El accesorio está dividido
en 8 sectores con tres alturas. Cada sector bloquea un área de 45º.
Corte el accesorio según el área de detección deseada y colóquelo sobre la lente del
CIRCUMAT PRO CR.
AJUSTE DE LA LUMINOSIDAD
El interruptor de proximidad CIRCUMAT PRO CR puede ser graduado de tal manera
A016.13.56007
que actúe solamente cuando las condiciones de luz estén por debajo del nivel se-
leccionado. Girando el selector LUX hacia la posición ☼ reaccionará en cualquier
condición de luminosidad. Girando hacia la posición y solamente reaccionará en con-
diciones de baja luminosidad.
AJUSTE DEL RETARDO DE CONEXIÓN
Girando el selector TIME, el tiempo de encendido de la carga podrá fijarse entre los
INTERRUPTOR DE PROXIMIDAD
siguientes valores:
• Posición : encendido 1 segundo, apagado 4s. Tiempo mínimo.
• Posiciones de 10s a 10m: encendido de 10s, 30s, 1min., 2 min., 3 min., 5 min., 10
min. (tiempo máximo).
Las temporizaciones de 10s a 10 minutos se reinician en cada captación realizada.
Durante la conexión de la carga, el LED azul del equipo permanecerá encendido.
Colocar de nuevo la tapa frontal, teniendo cuidado de hacer coincidir los índices mar-
cados en ambas piezas.
Para que los cambios realizados en los potenciómetros de ajuste del equipo
tengan efecto, es necesario salir del área de detección y esperar al apagado de
la instalación.
CARACTERÍSTICAS TÉCNICAS
Alimentación
Poder de Ruptura
Rango de luminosidad:
Ángulo de detección:
Rango de Temporización
Cargas máximas recomendadas:
Temperatura de funcionamiento
Tipo de protección
PROGRAMACION MEDIANTE MANDO A DISTANCIA
DESCRIPCIÓN
El Mando a Distancia CR permite cambiar con facilidad
los parámetros y funciones especiales de los detectores
de proximidad CR instalados. Con un alcance de aproxi-
madamente 8 metros permite una rápida y precisa pro-
gramación sin necesidad de herramientas ni escaleras.
Cuando el CIRCUMAT PRO CR recibe un programa
desde el mando, su LED azul se encenderá intermiten-
temente durante unos instantes.
Si modificamos alguno de los ajustes desde el mando
prevalecerán estos ajustes a los que hayamos hecho
antes manualmente en el CIRCUMAT PRO CR. Si una
vez programado desde el mando tocamos algún ajuste
directamente con los selectores del CIRCUMAT PRO
CR serán estos últimos los que configuren la captación.
MODO TEST
Permite comprobar el campo de detección de cada interruptor de proximidad, pul-
samos la tecla
comprobar la cobertura. En este modo el interruptor de proximidad detecta indepen-
dientemente de la luminosidad. Si no se cambia manualmente de modo, pasados 5
minutos pasa a modo AUTO.
MODO AUTO
Para programar el funcionamiento automático del interruptor de proximidad pulsamos
la tecla del mando a distancia CR.
A continuación seleccionamos el tiempo (TIME 1) que deseamos que permanezca
encendida nuestra instalación. Podemos seleccionar entre
gundos OFF), 10 segundos, 30 segundos, 1 minuto, 2 minutos, 3 minutos, 5 minutos
y 10 minutos.
Seleccionamos a continuación la Luminosidad LUX (valor por debajo del cual el in-
terruptor de proximidad detectará) pudiendo escoger entre los siguientes valores: 10
(solo detectará de noche), 100, 500 ó 1000 Lux (1000 Lux detectará en cualquier
situación de luminosidad, tanto de día como de noche).
Para programar la Sensibilidad SENS podemos escoger entre los valores: Sensibili-
dad Mínima, 50%, 75% o Sensibilidad Máxima.
Si estos mismos parámetros queremos programarlos para el resto de nuestra instala-
ción bastará con colocarse a la distancia de alcance de cada uno de los detectores y
pulsar la tecla
anteriormente. Repetimos la misma operación para cada interruptor de proximidad.
MODOS ESPECIALES DE PROGRAMACIÓN
- MODO 5H ON
Al pulsar la tecla
pidamente para permitir labores de limpieza, mantenimiento, etc. Pasado este tiempo
pasa automáticamente a modo AUTO.
- MODO VACACIONES
El Modo Vacaciones
ción simule una presencia diaria. Al programar esta función el interruptor de proximi-
dad encenderá la instalación durante una hora cuando las condiciones de luminosidad
sean las seleccionadas, pasado este tiempo realizará encendidos aleatorios durante
las dos siguientes horas con encendidos variables de entre 5 y 15 minutos.
- MODO ALARMA
Si programamos esta función
detectar cualquier movimiento con una secuencia de alarma de encendidos y apaga-
dos de 1 segundo de duración durante 30 segundos, cambiando los últimos 5 segun-
dos a una secuencia de encendidos y apagados cada 0,5 segundos.
Los parámetros de LUX, SENS y TIME se pueden cambiar en cualquiera de estos
modos, sin necesidad de cambiar a modo AUTO.
Para más información consultar el manual de instrucciones del mando a distancia para
detectores de proximidad CR.
230 V 50 Hz.
µ10 A 250 V~ cos  φ =1
de 10 a 1000 LUX.
360°.
De 1 s. a 10 min.
Ver FIG.2.
-10 ºC a +40 ºC
IP 44
TIME 1
10'' 30'' 1'
2' 3' 5' 10'
TIME 2
10'' 30'' 1' 2'
3' 5' 10' 15'
LUX
10 100 500 1000
SENS
S S
50% 75%
MIN MAX
5H
AUTO
ON
TEST
y nos desplazamos en los límites del campo de detección para
(1 segundo ON y 4 se-
para que quede programado con los mismos parámetros marcados
la instalación permanecerá encendida durante 5 horas ininterrum-
permite que en largos periodos de ausencia nuestra instala-
el detector de proximidad encenderá la instalación al
