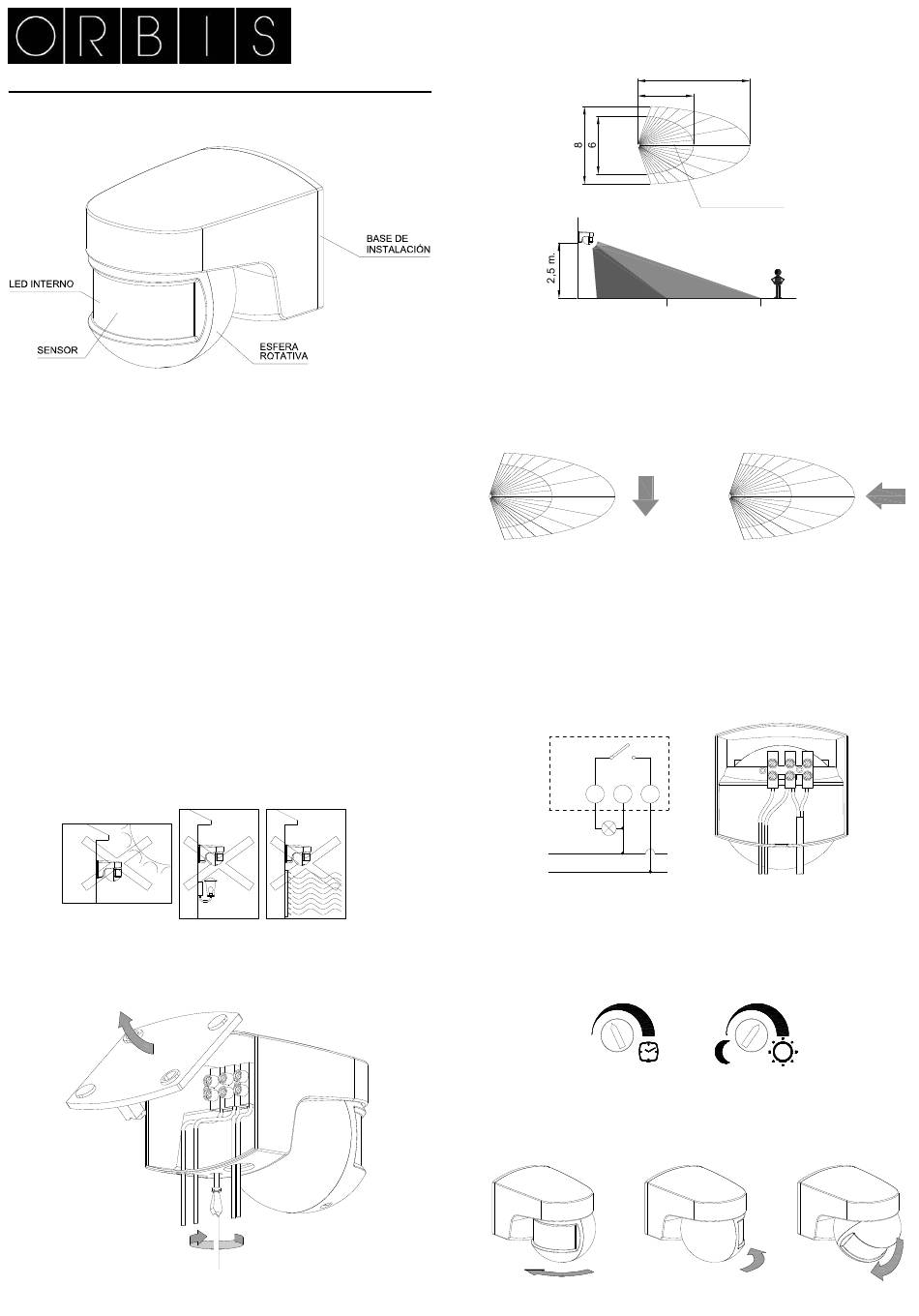

INSTRUCCIONES DE EMPLEO
DESCRIPCIÓN
El detector de movimiento ISIMAT capta las emisiones invisibles
infrarrojas procedentes de personas y otras fuentes de calor sin emitir
ningún tipo de radiación.
Cuando una fuente de calor se mueve delante del ISIMAT su circuito de
salida se activa; una vez que deja de captar el movimiento se desactiva
tras un tiempo de retardo regulable.
El ISIMAT reacciona únicamente cuando las condiciones de luz están por
debajo del nivel seleccionado.
INSTALACIÓN
ATENCIÓN: La instalación y el montaje de los aparatos eléctricos debe
ser realizada por un instalador autorizado.
ANTES DE PROCEDER A LA INSTALACIÓN DESCONECTE LA
ALIMENTACIÓN.
El aparato está internamente protegido contra las interferencias por un
circuito de seguridad. No obstante, algunos campos magnéticos
especialmente fuertes pueden llegar a alterar su funcionamiento, por
tanto, no debe instalarse próximo a cargas inductivas (motores,
transformadores, antenas de telefonía, centros de transformación,
maquinaria industrial, etc.).
MONTAJE
En pared evitando que en su área de detección se encuentren superficies
altamente reflectantes (líquidos, mármol, etc.), elementos sujetos a
cambios bruscos de temperatura (calefacción, aire acondicionado,
posibles corrientes de aire) o fuentes luminosas.
NO EXPONER
AL SOL
Separar la tapa base aflojando el tornillo situado en la parte inferior del
aparato.
Fije la tapa base en el lugar donde se instalará el aparato.
ISIMAT
DETECTOR DE MOVIMIENTO
NO COLOCAR
NO COLOCAR
CERCA
SOBRE FUENTES
DE LÁMPARAS DE CALOR
ESP La altura ideal de montaje es entre 2 y 3 metros y la dirección del
movimiento de la fuente de calor se debe procurar que sea transversal a
la lente del ISIMAT.
En la instalación del ISIMAT se debe tener en cuenta que la detección se
produce al cruzar sus haces de detección, y por lo tanto si la fuente de
calor a detectar va en paralelo a los haces, la detección se produce a una
menor distancia, ya que no atraviesa los haces, hasta que llega muy
cerca del aparato.
MAYOR SENSIBILIDAD
En las figuras superiores la flecha indica la dirección del movimiento de la
persona u objeto a detectar.
La temperatura ambiente del recinto donde se instala el ISIMAT influye
bastante en la sensibilidad de la detección y por tanto en la distancia de
detección. A mayor temperatura peor sensibilidad, ya que el aparato
funciona por detección del movimiento de una fuente de calor (en la
mayor parte de los casos 36 ºC temperatura del cuerpo humano), cuando
mas cercana a 36 ºC sea la temperatura ambiente peor es la detección.
CONEXIÓN
Conectar de acuerdo al siguiente esquema:
Encajar el ISIMAT en la base y fijarlo con el tornillo.
PUESTA EN SERVICIO. AJUSTES
En la esfera del ISIMAT se encuentran los selectores:
REGULACIÓN DEL
TIEMPO DE RETARDO
AJUSTE DEL CAMPO DE DETECCIÓN
La cabeza puede girar horizontalmente aproximadamente 180º (no forzar
giro más de 180º) y verticalmente aproximadamente 45º, desplazando la
zona de detección como indica la figura:
ISIMAT
12
6
captación 140 º
Area de mayor
sensibilidad
6 m. 12 m.
MENOR SENSIBILIDAD
L' N L
N
L
LÁMPARA
REGULACIÓN DE
LA LUMINOSIDAD
Ángulo de
L' N L
230 V AC
