OPERATION..............................15 CLEANING AND MAINTENANCE ......................... 16 Replacing the fuse ............................16 TECHNICAL SPECIFICATIONS........................16 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.omnitronic.com...
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen OMNITRONIC ZD-250 Zonenverteiler entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.
Page 5
Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung. Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt.
GESUNDHEITSRISIKO! Beim Betreiben einer Beschallungsanlage lassen sich Lautstärkepegel erzeugen, die zu irrepa- rablen Gehörschäden führen können. Im Geräteinneren befinden sich keine zu wartenden Teile. Eventuelle Servicearbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten! BESTIMMUNGSGEMÄSSE VERWENDUNG Bei diesem Gerät handelt es sich um einen professionellen Zonenverteiler, mit dem sich die ankommenden Audiosignale auf fünf verschiedene Zonen verteilen lassen.
ZONE 4 ZONE 5 SIGNAL CLIP MONO SIGNAL CLIP MONO SIGNAL CLIP MONO SIGNAL CLIP MONO SIGNAL CLIP MONO ZD-250 MONO MONO MONO MONO MONO POWER ZONE DISTRIBUTOR STEREO STEREO STEREO STEREO STEREO LINE 1 LINE 2 LINE 1 LINE 2...
INSTALLATION Rackeinbau Der ZD-250 ist für ein 19" Rack/483mm vorgesehen. Die Mindesteinbautiefe beträgt Gerätetiefe plus mindestens 10 cm für Stecker und Kabel. Die Höhe beträgt nur 44 mm. Bei dem Rack sollte es sich um ein „Double-Door-Rack“ handeln, an dem sich sowohl die Vorder- als auch die Rückseite öffnen lassen. Das Rackgehäuse sollte mit einem Lüfter versehen sein.
BEDIENUNG Versichern Sie sich, dass der ZD-250 vor den Verstärkern angeschaltet wird, um den Einschalt(bass)schlag zu vermeiden. Dadurch wird verhindert, dass Sie Ihr Publikum verärgern und schützt Ihre Lautsprecher und Endstufen vor Beschädigung. Schalten Sie das Gerät über den Netzschalter ein.
TECHNISCHE DATEN Spannungsversorgung: 230 V AC, 50 Hz ~ Gesamtanschlusswert: Eingangsimpedanz: 45,1 kOhm Max. Eingangspegel: 9 dB Ausgangspegel: 22 dB Ausgansimpedanz: 125 Ohm Max. Gain: 15 dB Verzerrung: 0,2 % Geräuschspannungsabstand: 69 dB Maße (BxTxH): 482 x 126 x 44 mm Gewicht: 3,3 kg Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten.
- download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen an OMNITRONIC ZD-250. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time.
Page 12
If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it on immediately. The arising condensation water might damage your device. Leave the device switched off until it has reached room temperature. Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C connection cable or on the casing, do not take the device into operation and immediately consult your local dealer.

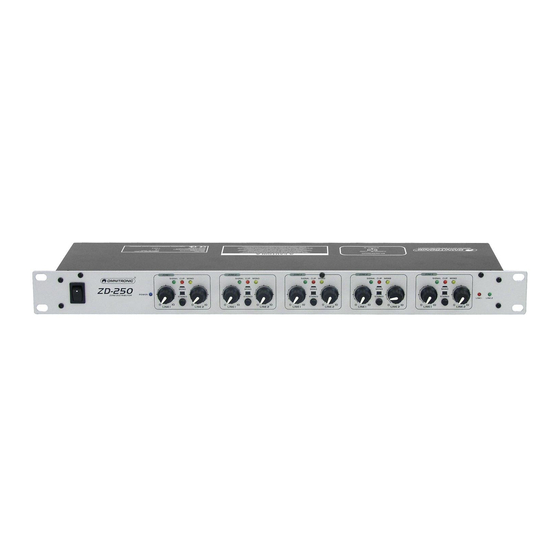

HEALTH HAZARD! By operating an amplifying system, you can produce excessive sound pressure levels that may lead to permanent hearing loss. There are no serviceable parts inside the device. Maintenance and service operations are only to be carried out by authorized dealers. OPERATING DETERMINATIONS This device is a professional zone distributor for distributing the incoming audio-signals to five zones.
Rack mounting The ZD-250 is built for 19" racks/483mm. The minimum mounting depth is housing depth plus 100 mm for plugs and cables. The height is 44 mm only. You can fix the device with four screws M6 in the rack.
Besides that a longer cable may lead to humming and noise trouble. If long cable runs are unavoidable, you should use balanced cables. The inputs of your OMNITRONIC ZD-250 are equipped with XLR-sockets. Outputs The high damping factor of your equalizer supplies a clear sound reproduction.
CLEANING AND MAINTENANCE The operator has to make sure that safety-relating and machine-technical installations are inspected by an expert after every four years in the course of an acceptance test. The operator has to make sure that safety-relating and machine-technical installations are inspected by a skilled person once a year.
