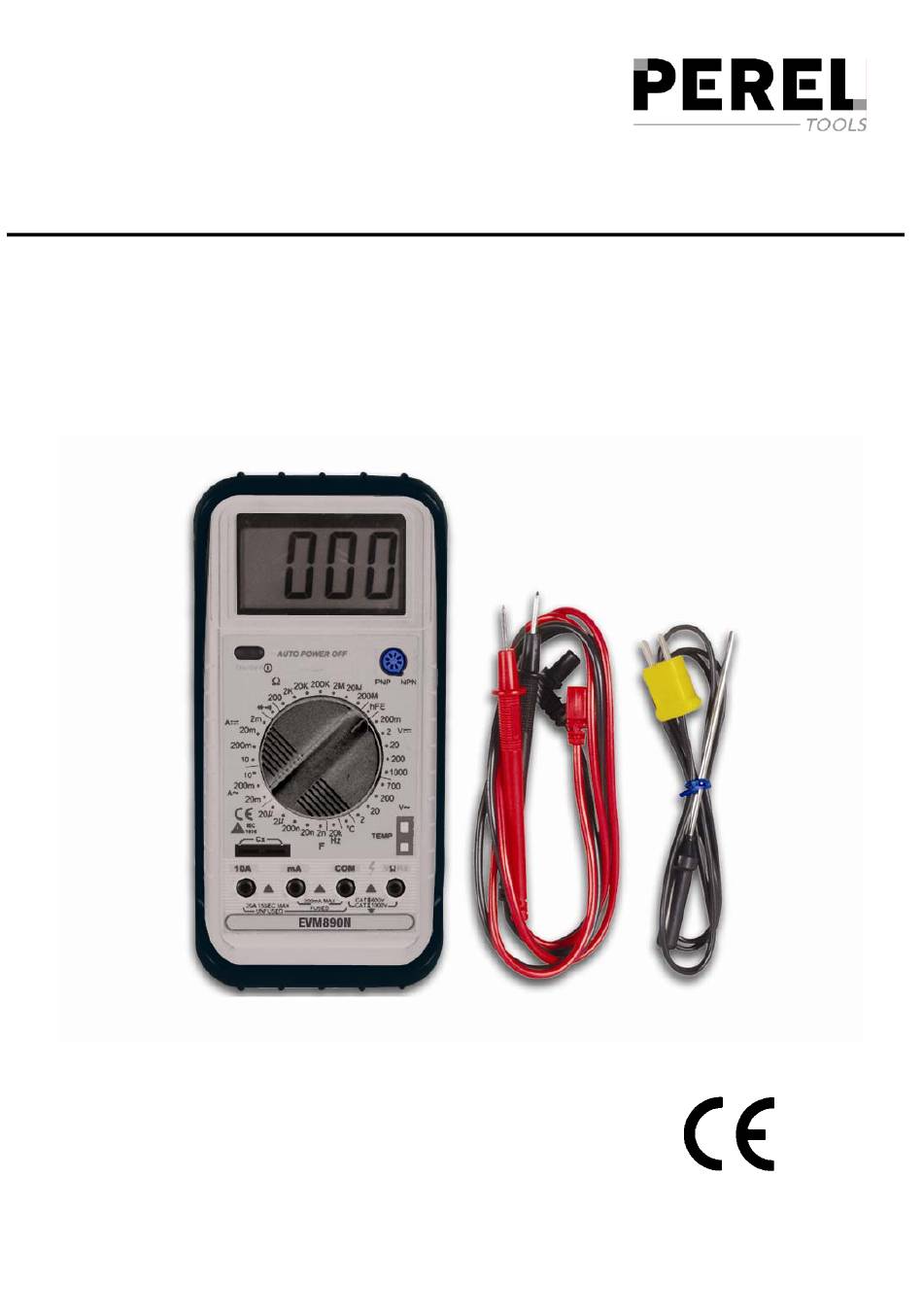

- Page 1 EVM890N STANDARD DIGITAL MULTIMETER MULTIMÈTRE NUMÉRIQUE STANDARD STANDAARD DIGITALE MULTIMETER MULTÍMETRO DIGITAL ESTÁNDAR STANDARD DIGITALMULTIMETER MULTÍMETRO DIGITAL STANDARD USER MANUAL NOTICE D’EMPLOI GEBRUIKERSHANDLEIDING MANUAL DEL USUARIO BEDIENUNGSANLEITUNG MANUAL DO UTILIZADOR...
-
Page 2: Introduction And Features

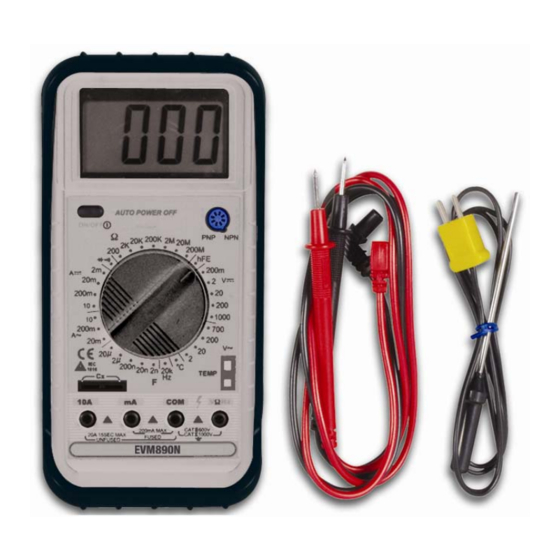

EVM890N comes with test leads, thermocouple (K type, 400°C), a battery (9V), this operating manual, a holster. Your EVM890N is a professional digital multimeter with a 3 ½ digit LCD display. It is ideally suited for field, lab, shop, and home applications. By using the latest in IC and display technology to significantly reduce the number of discrete internal components, the multimeter gives you superb measuring capability as well as the highest possible reliability. - Page 3 Set the FUNCTION switch to the A ∼ range. Connect the test leads IN SERIES with the load under measurement. Read LCD display. Remark: If the current range is not known, set the FUNCTION switch to a high range and work down. EVM890N PEREL...
- Page 4 K type thermocouple plug into K PROBE socket. Measure ambient temperature without probe: On the same T range, display reading is the ambient temperature in °C. To install the temperature probe, do not hesitate to push it firmly till the bottom of the socket. EVM890N PEREL...
-
Page 5: Battery And Fuse Replacement
PCB assembly out from the case. Replace the blown fuse with ratings specified. F: F 0.2A/250V Remark: Before attempting to open the case, be sure that test leads have been disconnected from measurement circuit to avoid electric shock hazard. EVM890N PEREL... -
Page 6: Cleaning And Maintenance
7. Cleaning and Maintenance Your EVM890N is an example of superior design and craftsmanship. The following suggestions will help you care for the multimeter so you can enjoy it for years: • Keep the multimeter dry. If it gets wet, wipe it dry immediately. - Page 7 1kΩ 20MΩ 10kΩ ± 1% of rdg ± 2 digits 200MΩ 100kΩ ± 5% of rdg ± 10 digits Capacitance Range Resolution Accuracy 2000pF 20nF 10pF 200nF 100pF ± 2.5% of rdg ± 5 digits 2µF 20µF 10nF EVM890N PEREL...
- Page 8 Use this device with original accessories only. Velleman nv cannot be held responsible in the event of damage or injury resulted from (incorrect) use of this device. For more info concerning this product, please visit our website www.perel.com. The information in this manual is subject to change without prior notice.
- Page 9 Fourni avec: fils de mesure, thermocouple (K type, 400°C), batterie (9V), cette notice, housse de protection. Votre EVM890N est un multimètre digital professionnel avec un affichage 3 ½ digit LCD. On l'emploie pour multiples usages à la maison, au chantier, à l'école… La technologie appliquée garantit un fonctionnement de haut niveau, fiable, précis et de longue durée.
- Page 10 Ouvrir le circuit à mesurer et connecter le fils de mesure EN SERIE avec la charge dont le courant doit être mesuré. Lire la valeur indiquée sur l'affichage. Remarque : Si la tension alternative à mesurer est inconnue, on met le sélecteur de plage sur la position maximum. EVM890N PEREL...
- Page 11 Test de fréquence Connecter le fil noir (-) à la fiche COM, et connecter le fil rouge (+) à la fiche V/Ω/f. Mettre le sélecteur de plage sur KHz et connecter les fils de mesure au connecteur de test. EVM890N PEREL...
- Page 12 à la faute de l'utilisateur. Ouvrir le mètre comme mentionné ci-dessus et retirer l'unité PCB du boîtier. Changer les fusibles par un même type: F: F 0.2A/250V Remarque: Enlever les fils de mesure avant d'ouvrir le mètre. EVM890N PEREL...
-
Page 13: Nettoyage Et Entretien
7. Nettoyage et entretien Votre EVM890N est un exemple de projet spécialisé et de métier. Afin de pouvoir utiliser durant de longues années votre multimètre, il faut tenir compte des règles suivantes : • Gardez le multimètre au sec. Au cas où il deviendrait humide, essuyez-le immédiatement. - Page 14 200kΩ 100Ω 2MΩ 1kΩ 20MΩ 10kΩ ± 1% affiché ± 2 digits 200MΩ 100kΩ ± 5% affiché ± 10 digits Capacité Plage Résolution Précision 2000pF 20nF 10pF 200nF 100pF ± 2.5% affiché ± 5 digits 2µF 20µF 10nF EVM890N PEREL...
- Page 15 à un usage (incorrect) de cet appareil. Pour plus d’information concernant cet article, visitez notre site web www.perel.com. Toutes les informations présentées dans cette notice peuvent être modifiées sans notification préalable. © DROITS D’AUTEUR SA Velleman est l’ayant droit des droits d’auteur pour cette notice.
- Page 16 Geleverd met testsnoeren, thermokoppel (K type, 400°C), batterij (9V), handleiding, houder. Uw EVM890N is een professionele digitale multimeter met een 3 ½ digit LCD uitlezing. U kunt dit toestel gebruiken voor een breed scala toepassingen zoals thuis, op de werf, op school, … De toegepaste technologie waarborgt een betrouwbare, nauwkeurige en langdurige werking op hoog niveau.
-
Page 17: Metingen Uitvoeren
De stroom kan afgelezen worden op de display. Net zoals bij spanningsmetingen wordt een negatieve stroom aangegeven d.m.v. een minteken. Opmerking: Indien de te meten gelijkstroom vooraf niet gekend is, stelt U de functieschakelaar in op het grootste bereik EVM890N PEREL... - Page 18 Controleer welk type transistor het betreft (NPN of PNP) Lokaliseer de basis, emitter en collector. Steek de aansluitingen van de transistor in de overeenkomstige gaatjes van het transistorvoetje. Op de display kan de gemiddelde versterkingsfactor hFE afgelezen worden. (Testomstandigheden : basisstroom: 10µA, Vce: 2.8V) EVM890N PEREL...
- Page 19 De houder te gebruiken voor ophanging aan een muur door gebruik te maken van de kleine stand. (fig. c) Haal de kleine stand uit de grote stand en plaats het in de gaatjes, bovenaan de houder. De testpennen vast te houden. (fig. d) fig. a fig. b fig. c fig. d EVM890N PEREL...
-
Page 20: Reiniging En Onderhoud
Maak de meetsnoeren los alvorens de meter te openen. 7. Reiniging en onderhoud Uw EVM890N is een voorbeeld van speciaal ontwerp en vakmanschap. Hou rekening met de volgende regels om zo nog jaren van uw multimeter te kunnen genieten: •...
