GAS COOKTOP INSTALLATION INSTRUCTIONS
(For Models with 4 Sealed Burners, Porcelain Enamel Cooktops)
INSTALLATION AND SERVICE MUST BE PERFORMED BY
IMPORTANT: SAVE FOR LOCAL ELECTRICAL INSPECTOR'S USE.
READ AND SAVE THESE INSTRUCTIONS FOR FUTURE REFERENCE.
If the information in this manual is not followed exactly, a fire or explosion may result
causing property damage, personal injury or death.
FOR YOUR SAFETY:
— Do not store or use gasoline or other flammable vapors and liquids in the vicinity of this or any
other appliance.
— WHAT TO DO IF YOU SMELL GAS:
Do not try to light any appliance.
Do not touch any electrical switch; do not use any phone in your building.
Immediately call your gas supplier from a neighbor's phone. Follow the gas supplier's
instructions.
If you cannot reach your gas supplier, call the fire department.
— Installation and service must be performed by a qualified installer, service agency or the gas
supplier.
MODEL
A. LENGTH
30" Cooktop
30" (76 cm)
Dimension F includes a 5" (12.7 cm) space underneath the cooktop for connection to gas supply line.
Recycled paper
A QUALIFIED INSTALLER.

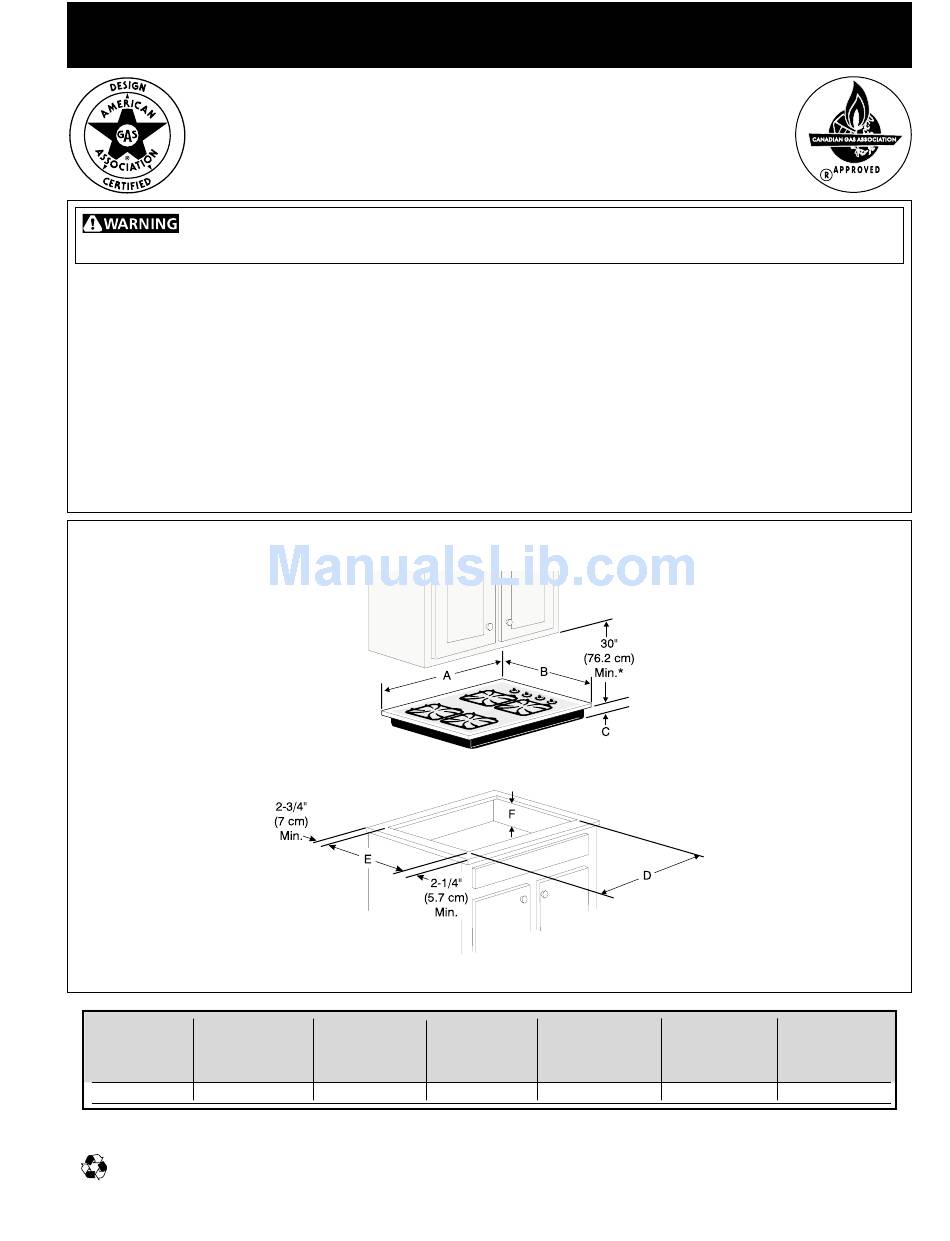

Cooktop and Cutout Dimensions
Figure 1
B. WIDTH
C. DEPTH
1
21
" (55 cm)
3" (7.6 cm)
/
2
Printed in Canada
1
CUTOUT
CUTOUT
DIMENSIONS
DIMENSIONS
D. LENGTH
E. WIDTH
5
26
" (68 cm)
19" (48 cm)
/
8
P/N 318063912 (9901) Rev. B
* 30" (76.2 cm) min. for
unprotected cabinet
24" (61 cm) min. for
protected surface
F. DEPTH
BELOW
COOKTOP
8" (20.3 cm)
English – pages 1-8
Español – pages 9-16
Français – pages 17-24

Advertisement

loading

  Also See for Frigidaire FGC3X4XAWE

  Related Manuals for Frigidaire FGC3X4XAWE

  Summary of Contents for Frigidaire FGC3X4XAWE

  • Page 1 GAS COOKTOP INSTALLATION INSTRUCTIONS (For Models with 4 Sealed Burners, Porcelain Enamel Cooktops) INSTALLATION AND SERVICE MUST BE PERFORMED BY IMPORTANT: SAVE FOR LOCAL ELECTRICAL INSPECTOR'S USE. READ AND SAVE THESE INSTRUCTIONS FOR FUTURE REFERENCE. If the information in this manual is not followed exactly, a fire or explosion may result causing property damage, personal injury or death.
  • Page 2: Important Safety Instructions

    GAS COOKTOP INSTALLATION INSTRUCTIONS (For Models with 4 Sealed Burners, Porcelain Enamel Cooktops) Important Notes to the Installer 1. Read all instructions contained in these installation instructions before installing the cooktop. 2. Remove all packing material before connecting the electrical supply to the cooktop. 3.
  • Page 3 If cabinet storage is provided, risk can be reduced by installing a range hood that projects horizontally a minimum of 5" (10.2 cm) beyond the bottom of the cabinets.
  • Page 4: Lp/Propane Gas Conversion

    10" (25.4 cm) water column (2.5 kPa) manifold pressure, the inlet pressure must be at least 11" water column (2.75 kPa). The gas supply line to the range should be 1/2" (1.3 cm) or 3/4" (1.9 cm) solid pipe. LP/Propane Gas Conversion This appliance can be used with Natural gas or LP/ Propane gas.
  • Page 5: Install Pressure Regulator

    GAS COOKTOP INSTALLATION INSTRUCTIONS (For Models with 4 Sealed Burners, Porcelain Enamel Cooktops) Install Pressure Regulator Install the pressure regulator with the arrow on the regulator pointing up toward the unit in a position where you can reach the access cap. Do not make the connection too tight.
  • Page 6: Grounding Instructions

    GAS COOKTOP INSTALLATION INSTRUCTIONS (For Models with 4 Sealed Burners, Porcelain Enamel Cooktops) Grounding Instructions For personal safety, this appliance must be properly grounded. The power cord of this appliance is equipped with a 3- prong (grounding) plug which mates with a standard 3- prong grounding wall receptacle (see Figure 8) to minimize the possibility of electric shock hazard from the appliance.
  • Page 7: Model And Serial Number Location

    The serial plate is located on the underside of the burner box. When ordering parts for or making inquires about your range, always be sure to include the model and serial numbers and a lot number or letter from the serial plate of your cooktop.
  • Page 8 GAS COOKTOP INSTALLATION INSTRUCTIONS (For Models with 4 Sealed Burners, Porcelain Enamel Cooktops) NOTES...
  • Page 9 INSTRUCCIONES DE INSTALACION PARA LA ESTUFA A GAS (Para modelos con 4 quemadores sellados, superficie de porcelana esmaltada) LA INSTALACION Y EL SERVICIO DEBEN SER EFECTUADOS POR IMPORTANTE: GUARDE ESTAS INSTRUCCIONES PARA USO DEL INSPECTOR LOCAL DE ELECTRICIDAD. LEA Y GUARDE ESTAS INSTRUCCIONES PARA REFERENCIA FUTURA. Si la información contenida en este manual no es seguida exactamente, puede ocurrir un incendio o explosión causando daños materiales, lesión personal o la muerte.
  • Page 10: Notas Importantes Para El Instalador

    INSTRUCCIONES DE INSTALACION PARA LA ESTUFA A GAS (Para modelos con 4 quemadores sellados, superficie de porcelana esmaltada) Notas importantes para el Instalador 1. Lea todas las instrucciones contenidas en este manual antes de instalar la estufa. 2. Quite todo el material de embalaje antes de conectar el suministro eléctrico a la estufa.
  • Page 11 INSTRUCCIONES DE INSTALACION PARA LA ESTUFA A GAS (Para modelos con 4 quemadores sellados, superficie de porcelana esmaltada) El armario superior no debe sobrepasar una profundidad máxima de 13" (33 cm) 30" (76.2 cm) min. de espacio entre la parte superior del fogón y la parte inferior de un armario de madera o metal sin...
  • Page 12 INSTRUCCIONES DE INSTALACION PARA LA ESTUFA A GAS (Para modelos con 4 quemadores sellados, superficie de porcelana esmaltada) Ubicación del Receptáculo de Pared Area recomendada para un receptáculo puesto a tierra de 120 voltios en la pared trasera. DE LA UNIDAD NOTA: Si no hay un receptáculo, haga que un técnico calificado...
  • Page 13: Requisitos Eléctricos

    INSTRUCCIONES DE INSTALACION PARA LA ESTUFA A GAS (Para modelos con 4 quemadores sellados, superficie de porcelana esmaltada) Instale el regulador de presión Instale el regulador de presión con la flecha en el regulador apuntando para arriba hacia la estufa en una posición donde Ud.
  • Page 14: Comprobación Del Funcionamiento

    INSTRUCCIONES DE INSTALACION PARA LA ESTUFA A GAS (Para modelos con 4 quemadores sellados, superficie de porcelana esmaltada) Instrucciones para poner a tierra Para segurdidad artefacto tiene que ser puesto a tierra. El cordón eléctrico de este artefacto está equipado con un enchufe (de toma a tierra) con tres clavijas, lo cual se empareja con un receptáculo de pared normal de conexión de tierra para 3 clavijas (figura 8) para...
  • Page 15: Antes De Llamar Al Servicio

    INSTRUCCIONES DE INSTALACION PARA LA ESTUFA A GAS (Para modelos con 4 quemadores sellados, superficie de porcelana esmaltada) conectada eléctricamente. Para comprobar que el encendido sea correcto: A. Empuje y gire una perilla del quemador superior hasta la posición LITE (encender). Se podría oír el encendedor haciendo chispas.
  • Page 16 INSTRUCCIONES DE INSTALACION PARA LA ESTUFA A GAS (Para modelos con 4 quemadores sellados, superficie de porcelana esmaltada) NOTAS...
  • Page 17 INSTRUCTIONS D'INSTALLATION POUR PLAQUE DE CUISSON À GAZ (Pour modèles de plaques de cuisson en acier émaillé munis de 4 brûleurs scellés) UN INSTALLATEUR QUALIFIÉ DOIT EFFECTUER L’INSTALLATION ET LE SERVICE IMPORTANT: CONSERVEZ CES INSTRUCTIONS CONSERVEZ-LES POUR RÉFÉRENCES ULTÉRIEURES. Si les instructions de ce manuel ne sont pas suivies à la lettre, il pourrait en résulter un incendie ou une explosion susceptible de causer des dommages matériels, des blessures ou même la mort.
  • Page 18: Instructions De Sécurité Importantes

    INSTRUCTIONS D'INSTALLATION POUR PLAQUE DE CUISSON À GAZ (Pour modèles de plaques de cuisson en acier émaillé munis de 4 brûleurs scellés) Notes importantes à l’Installateur 1. Lisez toutes les instructions contenues dans les Instructions d’installation avant d’installer la plaque de cuisson. 2.
  • Page 19 INSTRUCTIONS D'INSTALLATION POUR PLAQUE DE CUISSON À GAZ (Pour modèles de plaques de cuisson en acier émaillé munis de 4 brûleurs scellés) L’armoire supérieure ne doit pas excéder une profondeur maximale de 13" (33 cm) Dégagement minimum de 30" (76.2 cm) entre le haut de la surface de cuisson et la base de l’armoire en bois ou en métal non protégée.
  • Page 20: Conversion Au Gaz Propane

    INSTRUCTIONS D'INSTALLATION POUR PLAQUE DE CUISSON À GAZ (Pour modèles de plaques de cuisson en acier émaillé munis de 4 brûleurs scellés) Emplacement de la prise de courant murale Emplacement recommandé pour la prise de courant de 120 V mise à...
  • Page 21: Alimentation En Électricité

    INSTRUCTIONS D'INSTALLATION POUR PLAQUE DE CUISSON À GAZ (Pour modèles de plaques de cuisson en acier émaillé munis de 4 brûleurs scellés) Installation du régulateur de pression Installez le régulateur de pression avec la flèche qui se trouve sur le régulateur dans la direction de la plaque de cuisson et dans une position facilitant l’accès.
  • Page 22: Mise À La Terre

    INSTRUCTIONS D'INSTALLATION POUR PLAQUE DE CUISSON À GAZ (Pour modèles de plaques de cuisson en acier émaillé munis de 4 brûleurs scellés) Mise à la terre Pour la sécurité des personnes, la plaque de cuisson doit être adéquatement mise à la terre. Le cordon d’alimentation de cet appareil est muni d’une fiche à...
  • Page 23: Avant D'appeler Le Service D'entretien

    INSTRUCTIONS D'INSTALLATION POUR PLAQUE DE CUISSON À GAZ (Pour modèles de plaques de cuisson en acier émaillé munis de 4 brûleurs scellés) plaque de cuisson ait été branchée à la prise de courant. Pour vérifier si l’allumage est adéquat: A. Appuyez sur le bouton de commande d’un brûleur de surface et tournez-le à...
  • Page 24 INSTRUCTIONS D'INSTALLATION POUR PLAQUE DE CUISSON À GAZ (Pour modèles de plaques de cuisson en acier émaillé munis de 4 brûleurs scellés) NOTES...
