GAS COOKTOP INSTALLATION INSTRUCTIONS
INSTALLATION AND SERVICE MUST BE PERFORMED BY
IMPORTANT: SAVE FOR LOCAL ELECTRICAL INSPECTOR'S USE.
READ AND SAVE THESE INSTRUCTIONS FOR FUTURE REFERENCE.
If the information in this manual is not followed exactly, a fire or explosion may result
causing property damage, personal injury or death.
FOR YOUR SAFETY:
— Do not store or use gasoline or other flammable vapors and liquids in the vicinity of this or any other
appliance.
— WHAT TO DO IF YOU SMELL GAS:
Do not try to light any appliance.
Do not touch any electrical switch; do not use any phone in your building.
Immediately call your gas supplier from a neighbor's phone. Follow the gas supplier's instructions.
If you cannot reach your gas supplier, call the fire department.
— Installation and service must be performed by a qualified installer, service agency or the gas supplier.
MODEL
A.
30" Models
30 (76.2)
All dimensions are in inches (cm).
* Dimension F is for clearance under cooktop for gas connection.
NOTE: Wiring diagram for this appliances is enclosed in this booklet.
Only some models are available in Canada.
Printed in United States
A QUALIFIED INSTALLER.
Cooktop Dimensions
A
Cooktop Cutout Dimensions
L
E
M
B. WIDTH
C. DEPTH
MIN.
1
5
21 ½ (54.6)
3
/
(7.9)
26
/
8
8
30" Min.*
(76.2 cm) Min.*
B
C
F

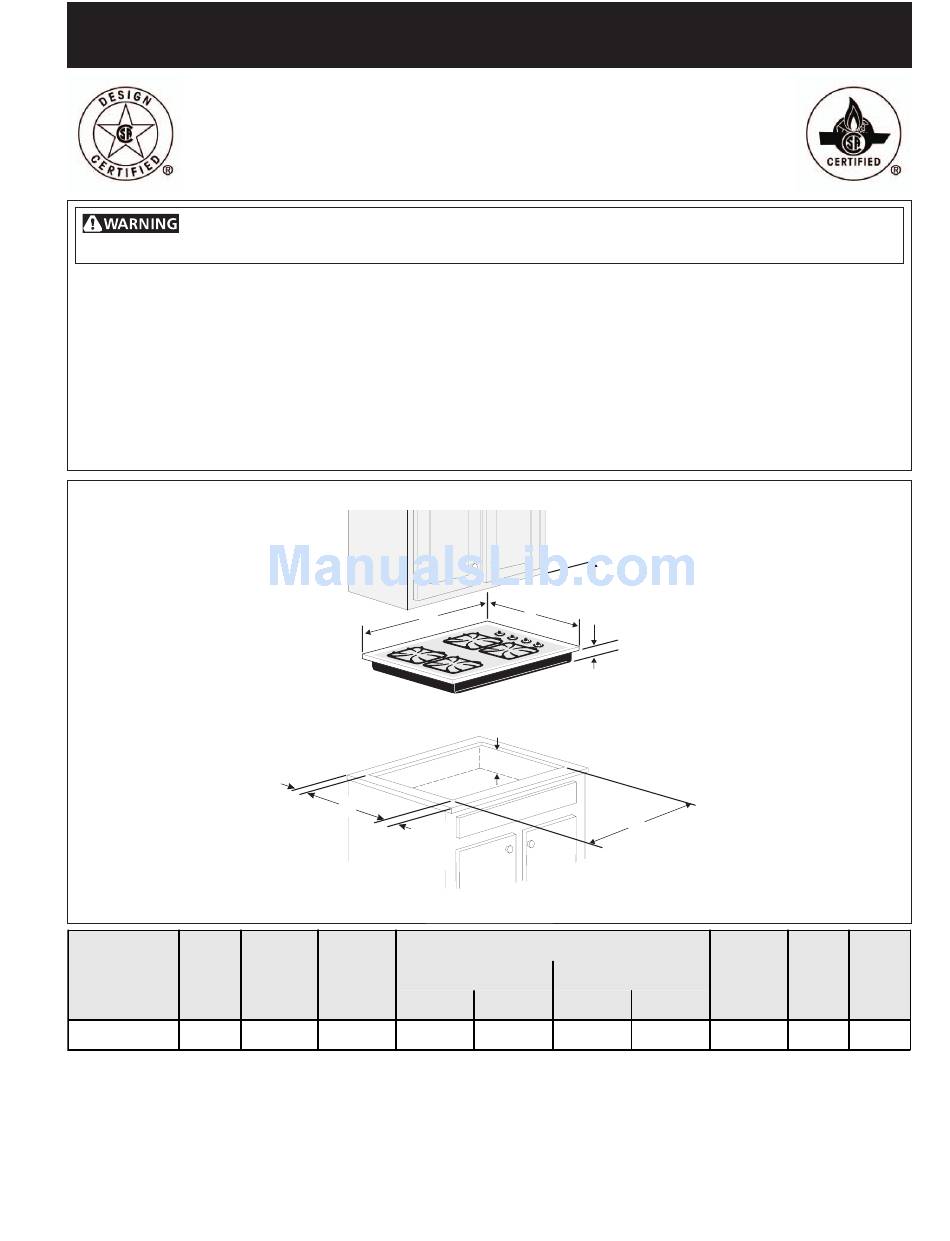

Figure 1
CUTOUT DIMENSIONS
D. LENGTH
E. WIDTH
MAX.
MIN.
7
(67.6)
26
/
(68.3)
19 (48.3)
8
1
* 30" min. for unprotected cabinet
24" min. for protected surface
D
F. DEPTH
BELOW
(Min.)
COOKTOP*
MAX.
3
19
/
(49.2)
5 (12.7)
2¾ (7)
8
P/N 318201451 (0604) Rev. D
English – pages 1-7
Español – páginas 8-14
Français – pages 15-21
Wiring Diagram - pages 22
L
M
(Min.)
2¼ (5.7)

Advertisement

loading

  Also See for Frigidaire FGC30S4HWA

  Related Manuals for Frigidaire FGC30S4HWA

  Summary of Contents for Frigidaire FGC30S4HWA

  • Page 1 GAS COOKTOP INSTALLATION INSTRUCTIONS INSTALLATION AND SERVICE MUST BE PERFORMED BY IMPORTANT: SAVE FOR LOCAL ELECTRICAL INSPECTOR'S USE. READ AND SAVE THESE INSTRUCTIONS FOR FUTURE REFERENCE. If the information in this manual is not followed exactly, a fire or explosion may result causing property damage, personal injury or death.
  • Page 2 If cabinet storage is provided, risk can be reduced by installing a range hood that projects horizontally a minimum of 5" (12.7 cm) beyond the bottom of the cabinets.
  • Page 3: Important Notes To The Installer

    GAS COOKTOP INSTALLATION INSTRUCTIONS Important Notes to the Installer 1. Read all instructions contained in these installation instructions before installing the cooktop. 2. Remove all packing material before connecting the electrical supply to the cooktop. 3. Observe all governing codes and ordinances. 4.
  • Page 4: Installation

    GAS COOKTOP INSTALLATION INSTRUCTIONS 1. Wall Outlet Location 12" (30.5 cm) 8" (20.3 cm) Recommended area for 120V grounded outlet on rear wall C L of unit NOTE: If an outlet is not available, have one installed by a qualified technician.
  • Page 5: Install Pressure Regulator

    GAS COOKTOP INSTALLATION INSTRUCTIONS 6. Install Pressure Regulator Install the pressure regulator with the arrow on the regulator pointing up toward the unit in a position where you can reach the access cap. FIRE HAZARD. Do not make the connection too tight. The regulator is die cast. Overtightening may crack the regulator resulting in a gas leak and possible fire or explosion.
  • Page 6: Check Operation

    GAS COOKTOP INSTALLATION INSTRUCTIONS 7. Connect Electricity to Gas Cooktop Electrical Requirements 120 volt, 60 Hertz, properly grounded branch circuit protected by a 15 amp circuit breaker or time delay fuse. Do not use an extension cord with this cooktop. IMPORTANT Please read carefully.
  • Page 7: Model And Serial Number Location

    The serial plate is located on the underside of the cooktop. When ordering parts for or making inquires about your range, always be sure to include the model and serial numbers and a lot number or letter from the serial plate of your cooktop.
  • Page 8 INSTRUCCIONES DE INSTALACION PARA PLANCHA DE COCINAR A GAS LA INSTALACIÓN Y EL SERVICIO DEBEN SER REALIZADOS POR UN IMPORTANTE: GUARDE ESTAS INSTRUCCIONES PARA USO DEL LEA Y GUARDE ESTAS INSTRUCCIONES PARA FUTURAS REFERENCIAS Si todas las instrucciones de éste manual no son observadas a la letra, se puede ocurrir incendios o explosiones que pueden causar daños materiales, lesiones o la muerte.
  • Page 9 INSTRUCCIONES DE INSTALACION PARA PLANCHA DE COCINAR A GAS 13" (33 cm) Max. Depth For Cabinet Installed Above Cooktop. 18" Mín. (45.7cm Mín.) Dimensiones este espacio mínimo desde el borde de la plancha 24" (61 cm) de cocinar y el almacenamiento de combustible.
  • Page 10: Notas Importantes Para El Instalador

    INSTRUCCIONES DE INSTALACION PARA PLANCHA DE COCINAR A GAS Notas importantes para el instalador: 1. Lea todas las instrucciones de instalación antes de realizar la instalación de la plancha de cocinar. 2. Retire todos los artículos de embalaje antes de realizar las conexiones eléctricas a la plancha de cocinar.
  • Page 11: Instalación

    INSTRUCCIONES DE INSTALACION PARA PLANCHA DE COCINAR A GAS 2. Instalación Introduzca la plancha de cocinar dentro de la abertura. NOTA: Después de haber introdúcir la plancha de cocinar dentro de la abertura asegúrese que el artefacto está soportado por la base metálica que rodea la parte superior de la caja del quemador.
  • Page 12 INSTRUCCIONES DE INSTALACION PARA PLANCHA DE COCINAR A GAS 6. Instalación del regulador de presión Instale el regulador de presión con la flecha del regulador apuntando hacia la unidad en una posición que permita alcanzar la tapa de entrada. No ajuste demasiado la conexión. El regular está...
  • Page 13: Conexión Eléctrica

    INSTRUCCIONES DE INSTALACION PARA PLANCHA DE COCINAR A GAS 7. Conexión Eléctrica Requerimientos eléctricos: Un circuito derivado conectado correctamente a tierra de 120 voltios, 60 Herz protegido por un interruptor automático de 15 amp o un fusible de retardo. No utilice un cable flexible de extensión en esta plancha de cocinar.
  • Page 14 INSTRUCCIONES DE INSTALACION PARA PLANCHA DE COCINAR A GAS 2. Abierte el suministro eléctrico y la válvula de cierre principal del gas. 3. Verifique los dispositivos de encendido La manipulación de los dispositivos de encendido eléctrico debería verificarse tras haber revisado detenidamente la plancha de cocinar y los conectores del tubo del suministro de fugas y tras haber conectado la plancha de cocinar al suministro eléctrico.
  • Page 15 INSTRUCTIONS D'INSTALLATION POUR PLAQUE DE CUISSON À GAZ UN INSTALLATEUR QUALIFIÉ DOIT EFFECTUER IMPORTANT: CONSERVEZ CES INSTRUCTIONS LISEZ CES INSTRUCTIONS ET CONSERVEZ-LES POUR RÉFÉRENCES ULTÉRIEURES. Si les instructions de ce manuel ne sont pas suivies à la lettre, il pourrait en résulter un incendie ou une explosion susceptible de causer des dommages matériels, des blessures ou même la mort.
  • Page 16 INSTRUCTIONS D'INSTALLATION POUR PLAQUE DE CUISSON À GAZ L'armoire supérieure ne doit pas excéder une profondeur de 13" (33 cm) 18" Min. (45.7 cm Min.) La dimension est la distance minimum requise du rebord de la plaque de cuisson au mur en matériel inflammable le plus proche (du côté...
  • Page 17: Instructions De Sécurité Importantes

    INSTRUCTIONS D'INSTALLATION POUR PLAQUE DE CUISSON À GAZ Notes importantes à l’Installateur 1. Lisez toutes les instructions contenues dans les Instruc- tions d’installation avant d’installer la cuisinière. 2. Enlevez tout le matériel d’emballage avant de connec- ter l’alimentation à gaz à la plaque de cuisson. 3.
  • Page 18 INSTRUCTIONS D'INSTALLATION POUR PLAQUE DE CUISSON À GAZ 1. Emplacement de la prise de courant murale 12" (30.5 cm) 8" (20.3 cm) L'emplacement recommendé pour la prise de courant NOTE: Si aucune prise de 120V avec de courant n'est contact de mise à la disponible, demandez à...
  • Page 19 INSTRUCTIONS D'INSTALLATION POUR PLAQUE DE CUISSON À GAZ Si on n'effectue pas la conversion appropriée, il pourrait en résulter des blessures corporelles et des dommages matériels. Important: Enlevez tout l'emballage et la documentation de la plaque de cuisson avant de brancher le gaz et le courant électrique sur celle-ci.
  • Page 20: Vérification De Fonctionnement

    INSTRUCTIONS D'INSTALLATION POUR PLAQUE DE CUISSON À GAZ 7. Branchez le courant électrique à la plaque de cuisson au gaz Alimentation en électricité Circuit de dérivation de 120 volt, 60 Hertz, avec mise à la terre appropriée, protégé par un disjoncteur de 15 ampères ou un fusible temporisé.
  • Page 21: Avant D'appeler Le Service D'entretien

    INSTRUCTIONS D'INSTALLATION POUR PLAQUE DE CUISSON À GAZ 2. Branchez l'alimentation en électricité et ouvrez le robinet principal d'alimentation en gaz. 3. Vérifiez les allumeurs Il faut vérifier le fonctionnement des allumeurs électriques après que la plaque de cuisson et les raccords du tuyau d'alimentation aient été...
  • Page 22 WIRING DIAGRAM - DIAGRAMA DE LA INSTALACIÓN ALÁMBRICA - SCHÉMA DE CÂBLAGE (For 30" - 4 burner Model - Para modelo 30" - 4 quemadores - Pour le modèle 30" - 4 brûleurs)
  • Page 23: Notes - Notas

    NOTES - NOTAS...
  • Page 24 NOTES - NOTAS...
