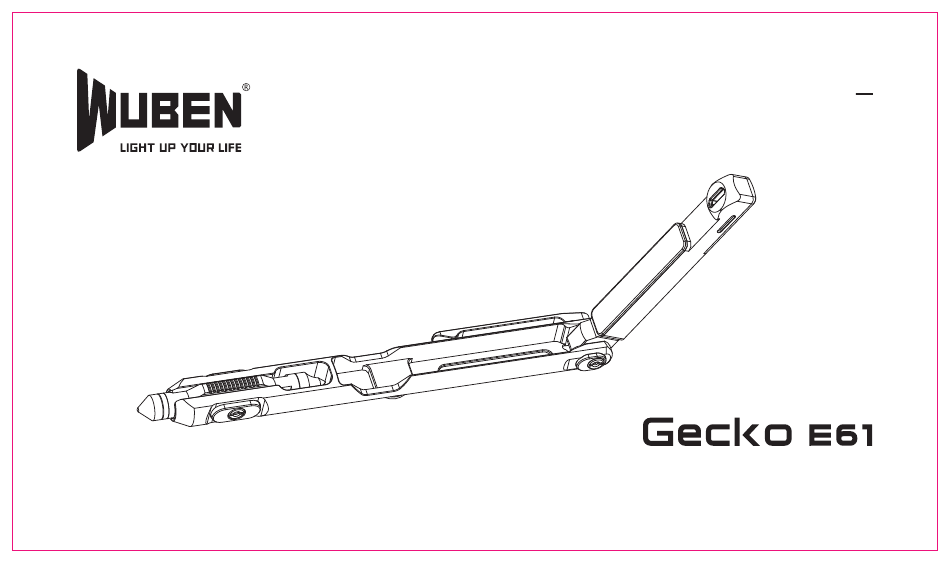

  • Page 1 MULTIFUNCTIONAL PENLIGHT User Manual V1.1...
  • Page 2 CONTENTS (EN) English (DE) Deutsch (CN) 中文 (JP) 日本語 (KR) 한국어...
  • Page 3 Please keep the product away from children. Please use WUBEN or WUBEN recommended batteries. Please don’t disassemble the product or it will not be covered by WUBEN warranty policy. Please don't throw the product into fire. This is not a diving product, please don't use it underwater for a long time.

  • Page 4: Package List

    Package List Before using this product, please check whether the contents of the package are complete. Gecko E61 × 1 Ink-less pen × 1 Stylus pen × 1 Ballpoint pen refill × 4 Micro-USB charging User manual, Warranty cable × 1 card ×...

  • Page 5: Product Operation

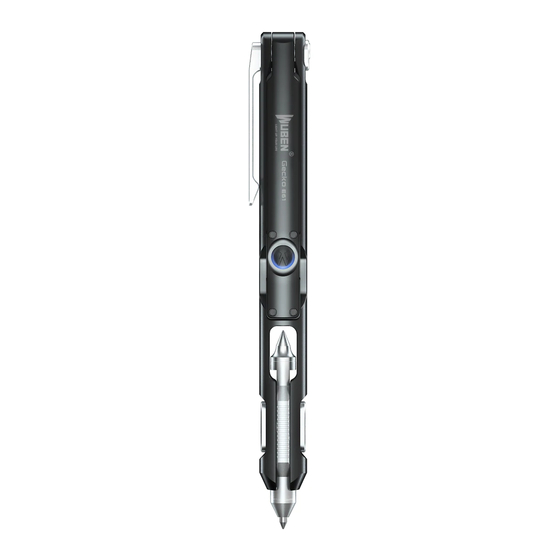

    Micro-USB 1. About Product charging port Body Gecko E61 is a multifunctional penlight. The flashlight body can be rotated 270°,it emits 130 lumens max output, with red and blue beacon lights function. It has built-in a Li-polymer battery of 120 mAh, utilizes convenient Micro-USB charging design.

  • Page 6: Installation

    2. Installation Replacement method of multifunctional pen. - 06 -...

  • Page 7: Operation

    3. Operation ON/OFF: Single click on switch to turn on the flashlight, click again to turn it off. Output selections and red and blue beacon lights have memory function when power off . Output Selections: When the flashlight is on, long press switch to cycle through Low -Med-High-Low. It will lockout the brightness once releasing the switch at any modes.

  • Page 8: Charging Status Indication

    5.Charging Status Indication Charging Red light constant on Charging finished Blue light constant on 6.Battery Capacity (C) Status Indication C ≥ 90% Blue light constant on(off after 5 seconds) 90% > C ≥ 40% Blue light flashes(off after 5 seconds) 40% >...
  • Page 9 5.63in × 0.7in × 0.49in (L × W × H) All data from experiments of WUBEN lab according to the quality test standard, may vary because of different experiment equipment, experiment environment or other factors. Experiments are based on  a WUBEN Li-Polymer battery of 120 mAh.

  • Page 10: Maintenance

    Maintenance When it shows low power, please recharge it in time in order not to affect the use of the product. When not in use for a long time, please recharge it every 3 months to ensure the durability of the battery. Please cover the rubber piece of the USB ports well after recharging or discharging to avoid foreign matter.
  • Page 11 Check if foreign matter falls in Pour out possible foreign matter the tube Abnormal noise Part damage Contact your seller If your problems still not solved yet, please contact WUBEN Headquarters for after-sales service. - 11 -...

  • Page 12: Warranty Policy

    1 year warranty: Within 1 year from the date of purchase, if the product has quality problems, WUBEN will offer free repair. Battery warranty: WUBEN offers a 1-year warranty for the rechargeable batteries but other included accessories are not covered by the warranty.
  • Page 13 Damage caused by improper use of the battery. Abnormal wear and tear. Damage caused by irresistible factors. Gifts. The final interpretation right is reserved by WUBEN. SHENZHEN SHENGQI LIGHTING TECHNOLOGY CO., LTD. E-mail: support@wubenlight.com Web: www.wubenlight.com Add: 202#, Building A, Jihe E-Business Park, No. 33 Yangmei Road,...
  • Page 14 Scheinen Sie bitte nicht direkt in die Augen, um Augenschäden zu vermeiden. Bitte halten Sie das Licht von Kindern fern. Bitte verwenden Sie WUBEN oder WUBEN empfohlene Batterien. Bitte zerlegen Sie das Produkt nicht, da dies nicht durch die WUBEN Garantiebestimmungen abgedeckt ist. Bitte werfen Sie das Produkt nicht ins Feuer.
  • Page 15 Paketliste Bevor Sie dieses Produkt verwenden, überprüfen Sie bitte, ob der Inhalt der Verpackung vollständig ist. Gecko E61 × 1 un-tintenstift × 1 Stylus Stift × 1 Mine der Kugelschreiber × 4 Micro-USB Ladekabel Bedienungsanleitung/ × 1 Garantiekarte × 1 - 15 -...
  • Page 16 Produktbedienung 1. Über produkt Micro-USB charging port Body Gecko E61 ist eine mehrfunktionale Taschen lampe. Der körper der Taschenlampe kann um 270 Grad gedreht werden. Die maximale Leistung der Lampe kann 130 Lumen erreichen. Es verfügt über rote und blaue Lichtbakefunktion.
  • Page 17 2. Installation Ersatzmethode des Multifunktionsstifts. - 17 -...
  • Page 18 3. Benutzung Ein/Aus: Klicken Sie die Taste ,um die Taschenlampe einzuschalten. klicken Sie sie wieder, um die Taschenampe auszuschalten. Wenn die Taschenlampe ausgeschaltet ist, haben Output und Leuchtfeuerfunktion die Memory Funktion. Output einstellen: Wenn die Taschenlampe an ist, drücken Sie lange die Taste , um die Helligkeit zu wechseln ( Niedrig-Mittel-Hoch-Niedrig).
  • Page 19 4.Aufladen Wenn das Licht ausgeschaltet ist, öffnen Sie den Taschenlampe Körper. Schließen Sie die Taschenlampe an das 5V / 1A-Ladegerät zum Laden an. Es dauert etwa 2 Stunden, um die Taschenlampe voll aufzuladen. 5.Aufladen Zustand Aufladen Rotes Licht an Voll aufgeladen Blaues Licht an - 19 -...
  • Page 20 6.Erinnerung an niedrigen Batteriestand C ≥ 90% Blaues Licht an (nach 5 Sekunden aus) 90% > C ≥ 40% Blaues Licht flackert auf (nach 5 Sekunden aus) 40% > C ≥ 15% Rotes Licht an (nach 5 Sekunden aus) 15% > C > 0 Rotes Licht flackert auf - 20 -...
  • Page 21 143mm × 17.8mm × 12.5mm 5.63in × 0.7in × 0.49in (L × W × H) Alle Daten sind nach Qualitättest-Standard aus Experimenten des WUBEN-Labors. Die experimentellen Daten können aufgrund unterschiedlicher Versuchsumgebung oder Batterie unterschiedlich sein. Die Experimente basieren auf WUBEN Li-Polymer-Akku(120mAh).
  • Page 22 Instandhaltung Wenn die Anzeige einen niedrigen Batteriestand anzeigt, bitte laden Sie rechtzeitig, um das Produkt normal zu verwenden. Wenn Sie dieses Produkt längere Zeit nicht verwenden, laden Sie es bitte alle drei Monate auf. Um zu verhindern, dass das Produkt aufgrund von Batterieschäden unbrauchbar wird.
  • Page 23 Prüfen Sie, ob Fremdkörper in die Eventuelle Fremdstoffe ausschütten Ungewöhnlic- Röhre fallen hes Geräusch Teileschaden Kontaktieren Sie Ihren Verkäufer Wenn Ihre Probleme immer noch nicht gelöst sind, wenden Siesich bitte an die WUBEN-Zentrale, um den Kundendienst in Anspruch zu nehmen. - 23 -...
  • Page 24 15-tägiger Ersatz: Wenn das Produkt innerhalb von 15 Tagen ab Kaufdatum Qualitätsprobleme aufweist, können Kunden einen kostenlosen Ersatz anfordern. 1 Jahr Garantie: Innerhalb von 1 Jahr ab Kaufdatum bietet WUBEN bei Qualitätsproblemen eine kostenlose Reparatur an. Garantie für Batterie: WUBEN gewährt auf die wiederaufladbaren Batterien eine Garantie von 1 Jahr.
  • Page 25 Schäden durch unsachgemäßen Gebrauch des Akkus. Anormale Abnutzung. Schäden verursacht durch unwiderstehliche Faktoren. Geschenke. Das endgültige Auswertungsrecht bleibt WUBEN vorbehalten. SHENZHEN SHENGQI LIGHTING TECHNOLOGY CO., LTD. E-mail: support@wubenlight.com Web: www.wubenlight.com Add: 202#, Building A, Jihe E-Business Park, No. 33 Yangmei Road,...
  • Page 26 警示说明 使用前，请认真阅读说明书。 本品在使用过程中会产生热量，请注意保护，以免对人体造成伤害。 本品为高亮产品，请勿对人眼照射，以免造成伤害。 请将本品放到12岁以下儿童接触不到的地方。 请使用务本的电池或务本推荐的电池。 请勿私自拆卸与维修产品，私自拆卸后将不予保修产品。 请勿将产品投入火中。 本品为非潜水类产品，请勿长时间在水下使用。 - 26 -...
  • Page 27 物品清单 使用本产品前，请核对包装里的物品是否齐全。 Gecko E61 × 1 永恒笔头 × 1 触控笔头 × 1 圆珠笔芯 × 4 Micro-USB充电线 × 1 说明书保修卡 × 1 - 27 -...
  • Page 28 产品操作 灯身 Micro-USB充电口 1. 认识产品 Gecko E61 是一款多功能笔形灯。灯身可 以旋转270度，白光最高亮度输出130流 明，并增加了红蓝闪信标灯功能；电源采 (电量指示灯） 键 用内置聚合物电池，Micro-USB充电设计； 多功能仓 多功能仓采用可旋转180度隐藏式设计， （锆珠头，圆珠笔头） 两端可选：触控笔、永恒笔、圆珠笔、锆 珠头，用户根据需求，方便快捷更换。 - 28 -...
  • Page 29 2. 安装方法 多功能头的更换方法。 - 29 -...
  • Page 30 3. 操作方法 开机/关机：单击 键，可点亮灯，再次单击关闭灯。照明档和红蓝闪信标都有断电记忆功能。 档位调节：开机状态，长按 键可以循环切换档位：低-中-高-低循环。在任何档位下松开 键， 即可锁定亮度。 闪烁模式：任何状态，双击 键进入红蓝信号闪烁，长按可进入白灯循环，松手锁定亮度， 单击则是关闭。 4.充电 关机状态下，打开灯身，插入Micro-USB充电线，使用 5V/1A 的设备进行充电，约2小时即可充满。 - 30 -...
  • Page 31 5.充电电量（C）显示 充电中 红灯亮 充满 蓝灯亮 6.低电量（C）警示 C ≥ 90% 蓝灯亮（5秒后关闭） 90% > C ≥ 40% 蓝灯闪（5秒后关闭） 40% > C ≥ 15% 红灯亮（5秒后关闭） 红灯闪 15% > C > 0 - 31 -...
  • Page 32 功能参数 参数 高亮 中亮 低亮 红蓝闪信标 130 40 流明 流明 流明 流明 1 + 45 分钟 小时 小时 米 米 54g/1.9oz IP66 143mm × 17.8mm × 12.5mm 5.63in × 0.7in × 0.49in (L × W × H) 本数据是由务本实验室根据品质标准，使用原装内置120mAh聚合物电池测试所得，因测试环境与电池的不同，数据 可能会有所不同。 - 32 -...
  • Page 33 保养方法 指示灯提示电量不足时，请及时充电，以免影响产品的正常使用。 长期不使用此产品时，请每三个月充一次电，以防止电池影响产品的正常使用。 USB充完电请盖紧，防止异物掉入。 请将产品置于通风干燥处存放。 - 33 -...
  • Page 34 常见问题处理方法 问题描述 原 因 解决方法 异闪或不亮 检查开关是否正确打开 打开开关 检查是否有异物掉入 倒出异物 异 响 零件损伤 请联系当地经销商 如上述方法还没有解决您的问题, 请联系当地经销商进行售后服务。 - 34 -...
  • Page 35 保修规则 1. 保修范围 15天包换：自购买之日起，15天内如产品出现质量问题，可选择更换同型号产品。 一年保修：自购买之日起，1年内如产品出现质量问题，可免费维修产品。 充电保修：充电电池保修期为1年，产品附加配件不在保修范围内。 终身维修：自购买之日起，注册用户1年后如出现质量问题，务本将提供有偿维修服务。 如无法提供购买证明时，将以出厂日期为准。 如有争议，双方协商处理。 - 35 -...
  • Page 36 2. 不予保修范围 人为破坏造成产品损坏的。 不按说明书操作使用造成损坏的。 电池使用不当、电池漏液造成损坏的。 非正常磨损的。 不可抗力因素造成损坏的。 赠品。 最终解释权归务本品牌所有。 深圳市盛祺照明科技有限公司 网址：www.wubenlight.com 邮箱：support@wubenlight.com 地址：中国广东省深圳市龙岗区坂田街 道杨美路33号几何电商园A栋202 务本官方网站 订阅号 - 36 -...
  • Page 37 安全上の注意 本製品は使用中に熱が発生し、本体及びヘッド部が高温になる場合がございます。使用上 問題はありませんが、本体にできるだけ接触しない様注意してください。 本製品は連続点灯すると熱を持つ場合がございますが、発火や爆発の危険はありませんの で安心してご使用ください。 光を直接目に当てないでください。 子供の手の届かないところに保管してください。 本製品を修理、改造しないでください。自分で修理、改造した製品は修理保証に適用しません。 火に入れるなどしないでください。 本製品はダイバー仕様になっておりませんので、長時間水中で使用しないでください。 工場出荷時の電池残量は30％以下です。電池残量が80％以上の時に一番明るいモード で点灯させることができます。使用する前に本製品を満充電することをお勧めします。 - 37 -...
  • Page 38 内容物の名称 本体及び付属品一式が同梱されているか確認してください。 本体 Gecko E61 × 1 メタルペン タッチペン ボールペン 替芯 ×4 アタッチメント × 1 アタッチメント × 1 Micro-USB充電 取扱説明書 × 1 ケーブル × 1 - 38 -...
  • Page 39 ご使用方法と使用について Micro-USB充電ポート ライトボディ 1. 主な仕様と各部名称 全光束・・・・・・130ルーメン 充電性能・・・・・約1.2時間充電 連続使用時間・・・約15時間(Low)～ 　　　　　　　　　約1分+1.5時間(High) 充電・・・・・・・Micro-USB 多機能ヘッド・・・ボールペン 　　　　　　　　　ジルコニウムビーズ 　スイッチ 　　　　　　　　　メタルペン (電池残量インジケーター) 多機能ヘッド 　　　　　　　　　タッチペン ・ボールペン ・ジルコニウムビーズ ・ステンレスペン ・タッチペン - 39 -...
  • Page 40 2. 多機能ヘッドの交換方法 - 40 -...
  • Page 41 3. 充電方法 消灯状態でMicro-USB充電ケーブルを本体の充電ポートに 接続し、もう片方の一端をUSB充電機器に差し込みます。 5V/1Aで充電した場合、約2時間でフル充電になります。 充電完了後、Micro-USB充電ケーブルを外してご利用くだ さい。 充電時電量の表示について 充電中 赤色点灯 充電完了 青色点灯 - 41 -...
  • Page 42 4. ご利用方法 点灯・消灯：スイッチを押すとON→OFFと切り替わります。モード記憶機能搭載。 モード切替：点灯時、スイッチを長押しするとLow→Med→Highと切り替わります。 指を離すとモードが固定されます。 フラッシュモード：点灯時、消灯時かかわらず、 ボタンを連続2回押し→赤青ビ ーコンで点滅します。その後、 ボタンを長押しすると通常モードに切り替わります。 指を話すとモードが固定されます。 ボタンを押すと消灯します。 - 42 -...
  • Page 43 5. バッテリー残量の確認方法について 電池残量が100%～90％ 青色点灯(5秒間表示) 電池残量が79%～30％ 青色点滅(5秒間表示) 電池残量が29%～15％ 赤色点滅(5秒間表示) 電池残量が14%以下 赤色点滅 - 43 -...
  • Page 44 仕様 仕様 High 青/赤色点滅 ル一メン ル一メン ル一メン ル一メン + 1.5 分 時間 時間 時間 (約) (約) (約) IP66 143 mm X 17.8 mm X 12.5 mm (L x W x H) WUBEN試験室でテストされたこのデータは、専用ポリマー電池(120mAh)を使用した場合のデータになります。 異なる試験器具やその他の要因のために変化する可能性があります。 - 44 -...
  • Page 45 メンテナンス方法 本製品の残量不足の表示がでた場合、早急に充電するか、バッテリー交換してください。 アルコールと布で本製品の電気伝導部分をきれいに拭いてください。 本製品は換気の良い乾燥した場所にて保管してください。 故障かなと思ったら 現 像 原 因 対処方法 スイッチが正しく押されているか フラッシュまたは点灯 スイッチの確認 を確認してください しない 異物の混入を確認してください 異物を取り除く 異常音 部品の損傷 販売店にご連絡ください 上記の方法で問題が解決されない場合アフターサービスについては、お近くの販売店にお問 い合わせください。 - 45 -...
  • Page 46 国内保証規定 お買い上げから15日以内で、商品に不具合がある場合、お買い上げ店にて無料交換を申請 することができます。 購入した日から1年以内に商品に不具合が発生した場合、無償修理、または同一品、同等 品と無償交換いたします。 取り扱い説明書に従った正常な使用状態で故障した場合は、保証期間内に限り規定に基づ き無料で修理交換いたします。 保証期間内でも次の場合は有償修理もしくは保証対象外となります。 誤用・乱用及び取扱い不注意による故障。 火災・地震・水害などの災害による故障。 分解や不当な修理、改造及び異常電圧に起因する故障。 使用中に生じたキズ、汚れなどの外観上の変化。 経年変化による変色や素材の劣化。 登録いただいたシリアル番号と製品本体のシリアル番号が一致しない場合。 WUBENからの贈り物 (対象外) ※最終的な解釈する権利はWUBENにあります。 - 46 -...
  • Page 47 修理期間中の代替機のご用意はございません。 保証期間中に何らかの理由により修理及び交換ができない場合は、同等品との交換により 対応させていただく場合がございます。 本保証の適用範囲は本製品のみに限り、本製品の使用または使用不能から生じた直接的ま たは間接的損害に対し、弊社は一切の責任を負わないものとします。 本保証は日本国内においてのみ有効です。 製造元：DONGGUAN CITY SHENGQI LIGHTINGTECHNOLOGY CO.,LTD. 販売元：WUBEN 株式会社 住所：広島県福山市春日町 1 丁目 7-39 タイムズスクエア D 号 TEL ：084-999-4750 FAX：084-999-4701 Mail ：info@wu ben.co.j p U R L：http://www.wu ben.co.j p - 47 -...
  • Page 48 주의사항 제품을 사용하기 전, 매뉴얼을 꼼꼼히 참고하여주세요. 본 제품은 강한 출력으로 인하여 사용하는 동안 미세한 발열을 일으킵니다. 이 점 주의하여 사용하시길 바랍니다. 어린아이의 손에 닿거나 사람 눈에 직접 쏘면 위험합니다. 제품을 임의로 조립, 분해 등의 조작을 한 뒤에는 그로 인한 결함에 대하여 제품 보증이 되질...
  • Page 49 제품 리스트 제품을 사용하기 전에, 모든 구성품이 완전하게 포함되어있는지 확인하여 주시길 바랍니다. Gecko E61 본체 × 1 잉크리스 펜 × 1 스타일러스 펜 × 1 펜 리필 × 4 마이크로 USB 충전 제품사용설명서, 케이블 × 1 품질보증서 × 1 - 49 -...
  • Page 50 제품 작동 마이크로 USB 충전포트 바디 1. 제품에 대하여 Gecko E61 은 다양한 기능을 탑재한 펜라이트 입니다. 펜라이트의 바디는 270도 회전이 가 능하며 최대 130루멘의 빛을 출력합니다. 적색 및 청색 비콘 조명 또한 출력시킬 수 있 으며 바디의 내부에는 120mAh 용량의 폴리...
  • Page 51 2. 장치 다기능 펜의 교체 방법. - 51 -...
  • Page 52 3. 작동 ON/OFF: 스위치를 한번씩 눌러 펜라이트의 전원을 켜고 끌 수 있으며 본 제품은 메모리 기능이 탑재되어있어 전원을 끌 때 마지막으로 사용한 모드가 저장됩니다. 밝기모드 조절 : 제품의 전원이 켜진 상태에서 스위치를 길게 누르면 밝기모드가 Low – Med – High – Low 순서대로 조절됩니다. 사용하기 원하는 밝기모드에서 스위치를 떼면...
  • Page 53 5. 충전상태 표시 충전중 적색불 고정 완충 파란불 고정 6.배터리용량(C) 상태표시 C ≥ 90% 파란불 고정(5초 뒤 꺼짐) 90% > C ≥ 40% 파란불 점멸(5초 뒤 꺼짐) 40% > C ≥ 15% 적색불 고정(5초 뒤 꺼짐) 15% > C > 0 적색불...
  • Page 54 143mm × 17.8mm × 12.5mm | 5.63in × 0.7in × 0.49in (L × W × H) 품질 시험 표준에 따른 WUBEN 실험실의 모든 데이터는 실험 장비, 실험 환경 또는 기타 요인에 따라 달라질 수 있습 니다. 실험은 120mAh 용량의 우벤 리폴리머 배터리를 기준으로 진행합니다.
  • Page 55 보관 방법: 표시등이 전원부족 알림이 뜨면 제품 정상 사용에 영향없도록 바로 충전하십시오. 장기간 제품 사용 안하는 경우 배터리가 제품 정상사용에 영향 없도록 약 3개월 한번씩 충전하십시오. 충전 완료후 충전포트에 이물질 들어가지 않도록 충전 마개를 잘 닫아주십시오. 제품을 통풍이 잘 되는 건조한 장소에 보관하십시오. 주식회사...
  • Page 56 Product Warranty 製 品 保 証 カ ー ド 产 品 保 修 凭 证 / お名前 / 客户姓名 Name 電話番号 / Telephone 联系电话 ご住所 / Address 联系地址 产品型号 Model number 製品型番 Product series number 产品编码 製品コード Name of store 购买商店...
