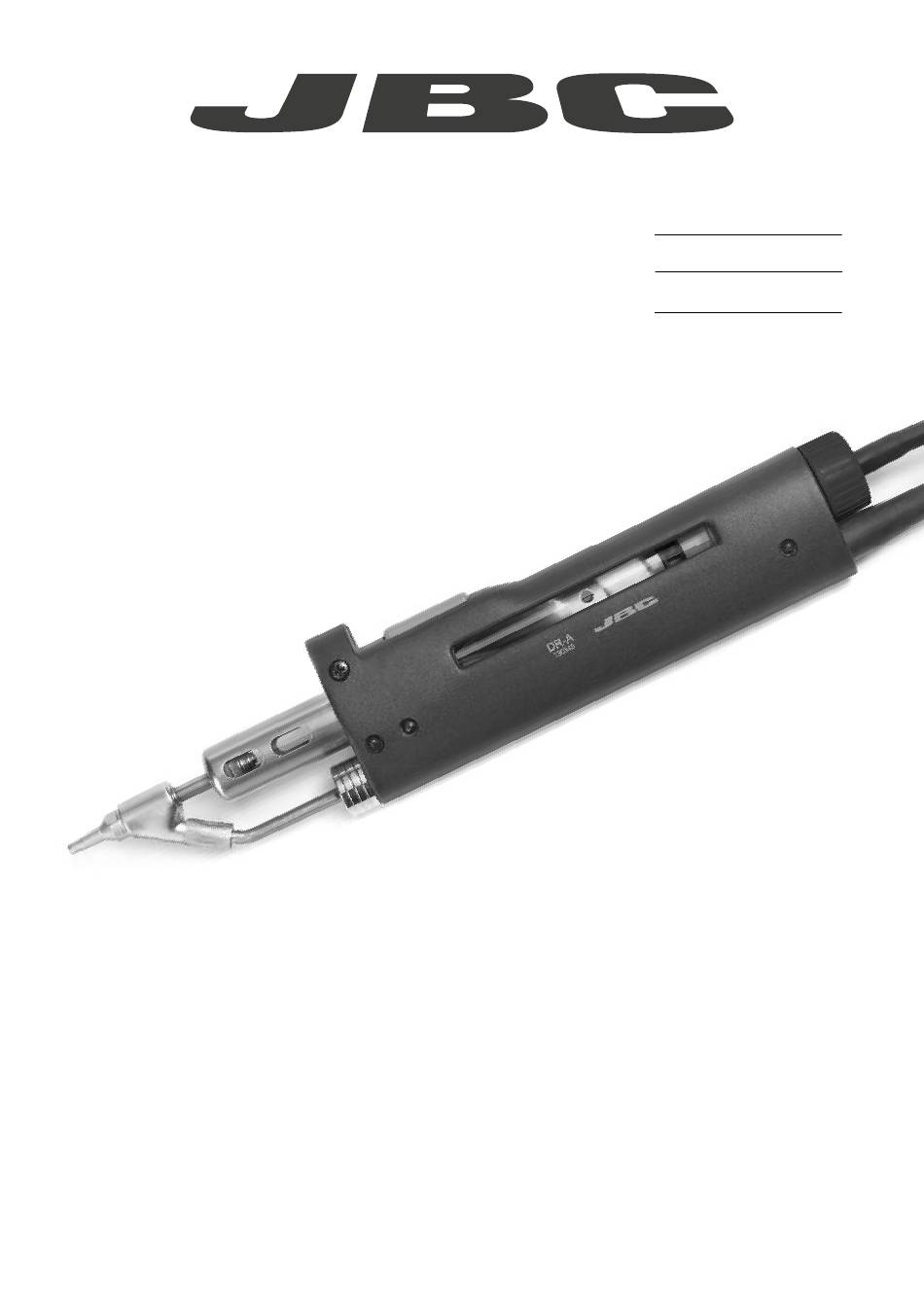

- Page 1 www.jbctools.com Page English Español Desoldering Iron Ref. DR560-A...
- Page 2 Packing List The following items should be included: Desoldering Iron ......1 unit Tips ..........3 units Union Ref. DR560-A Ref. C560005* flanges ..1 u. Ref. C560013* Ref. 0011356 C560003 already inserted Ref. C560004* Tip cleaning Internal Filter Spanner ..1 u. Spiral set ....
- Page 3 w w w.jbctools.com Connection Desoldering Iron Ref. DR560-A Ref. C560003 to stand to desoldering module Suction Filter Ref. 0821830 Supplied with desoldering module Desoldering process When desoldering, use a tip with a diameter larger than the pad being desoldered. This will achieve maximum suction and thermal efficiency.
- Page 4 Changing Tips This operation should be done while the tip is 250º C min. hot and at a minimum temperature of 250°C, so that any tin left inside is still molten. - Use the special spanner to unscrew the tip - Fit the new tip, and tighten with the spanner so that it is airtight.
- Page 5 w w w.jbctools.com Changing the heating element (Ref. DSV-DR) For this operation, turn off the station or disconnect the tool and wait until the tool temperature drops to room temperature. 1. Removing Loosen the deposit lid (a), remove the screw (b) and withdraw the heating element (c). Recommended: Remove the lid in a vertical position and follow the cleaning guideli-...
- Page 6 Always use a damp cloth or alcohol. - Periodically check all cables and tubes connections. - Replace any defective or damaged pieces. Use original JBC spare parts only. - Repairs should only be performed by a JBC authorized technical service.
- Page 7 w w w.jbctools.com Tip Care - Use the largest rod possible to clean the tip. - Important: DO NOT press the pushbutton vacuum pump while tinning the desoldering tip, as the fumes given off by the flux would quickly soil the ducts and filter of the air circuit.
- Page 8 Safety It is imperative to follow safety guidelines to protect health and prevent electric shock, injury, fire or explosions. - Do not use the tool for any purpose other than soldering or rework. Incorrect use may cause fire. - The temperature of accessible surfaces may remain high after the unit is turned off. Handle with care.
- Page 9 w w w.jbctools.com Specifications - Weight: 0.4 kg (0.91 lb) Complies with CE standards ESD protected housing “skin effect”...
- Page 10 Composición Los siguientes artículos deben estar incluidos: Desoldering Iron Puntas ......... 3 unidades Union Desoldador ......1 unidad Ref. C560005* flanges Ref. DR560-A Ref. C560013* Bridas de Ref. C560004* unión ... 1 ud. Punta C560003 Ref. 0011356 incluida Tip cleaning set Internal gasket Filter box Spanner...
- Page 11 w w w.jbctools.com Conexiones Desoldador Ref. DR560-A Punta Ref. C560003 al soporte al módulo desoldador Suction Filter Ref. 0821830 Incluido en el módulo desoldador Proceso de desoldar Use un modelo de punta con un diámetro mayor que el pin a desoldar, a fin de lograr la máxima aspiración y eficiencia térmica.
- Page 12 Cambio de puntas Esta operación debe realizarse mientras que 250º C min. la punta está caliente, a una temperatura mínima de 250°C, para que los residuos de estaño que hayan quedado en el interior estén fundidos. - Desenrosque la punta a sustituir, con la ayuda de la llave suministrada.
- Page 13 w w w.jbctools.com Cambio del elemento Calefactor (Ref. DSV-DR) Para realizar esta operación debe apagar la estación o desconectar la herramienta y esperar que la punta esté a temperatura ambiente. 1. Retire Desenrosque el tapón del depósito (a), retire el tornillo (b) y extraiga el elemento calefactor (c). Recomendado: Retire el deposito en posición vertical y siga las instrucciones de...
- Page 14 Sleep o Hibernation. - Revise la conexión de cables y/o tubos. - Cambie cualquier pieza defectuosa o dañada. Utilice solamente recambios originales de JBC. - Cualquier reparación sólo podrá ser realizada por un servicio técnico oficial JBC.
- Page 15 w w w.jbctools.com Cuidado de las puntas - Introducir periódicamente la baqueta más larga con el fin de limpiar el tubo de aspiración. - Importante: NO presione el botón de la he- rramienta mientras se estaña la punta, ya que los gases producidos podrían manchar rápida- mente los conductos y el filtro.
- Page 16 Safety Es necesario cumplir estas normas de seguridad para prevenir cualquier choque eléctrico, heridas, fuego o explosiones. - No utilice el equipo para otros fines que no sea la soldadura o reparación. Un uso incorrecto podría causar fuego. - Es posible que la temperatura de las zonas accesibles se mantenga alta después de apagar la unidad de control.
- Page 17 w w w.jbctools.com Especificaciones - Peso: 0,4 kg (0.91 lb) Cumple con las normativas CE Seguridad ESD...
- Page 18 Exploded View · Despiece...
- Page 19 w w w.jbctools.com...
- Page 20 Garantía Warranty JBC’s 2 year warranty covers Esta garantía de 2 años cubre este this equipment against all equipo contra cualquier defecto de fabricación, incluyendo la manufacturing defects, including sustitución de partes defectuosas the replacement of defective parts and labour.
