Name:
ECO/ECO II
Model #: ALN-T01-2L2S-XX-2
2-motor
LED readout with presets
LED
ECO II
ECO
Narrows at base

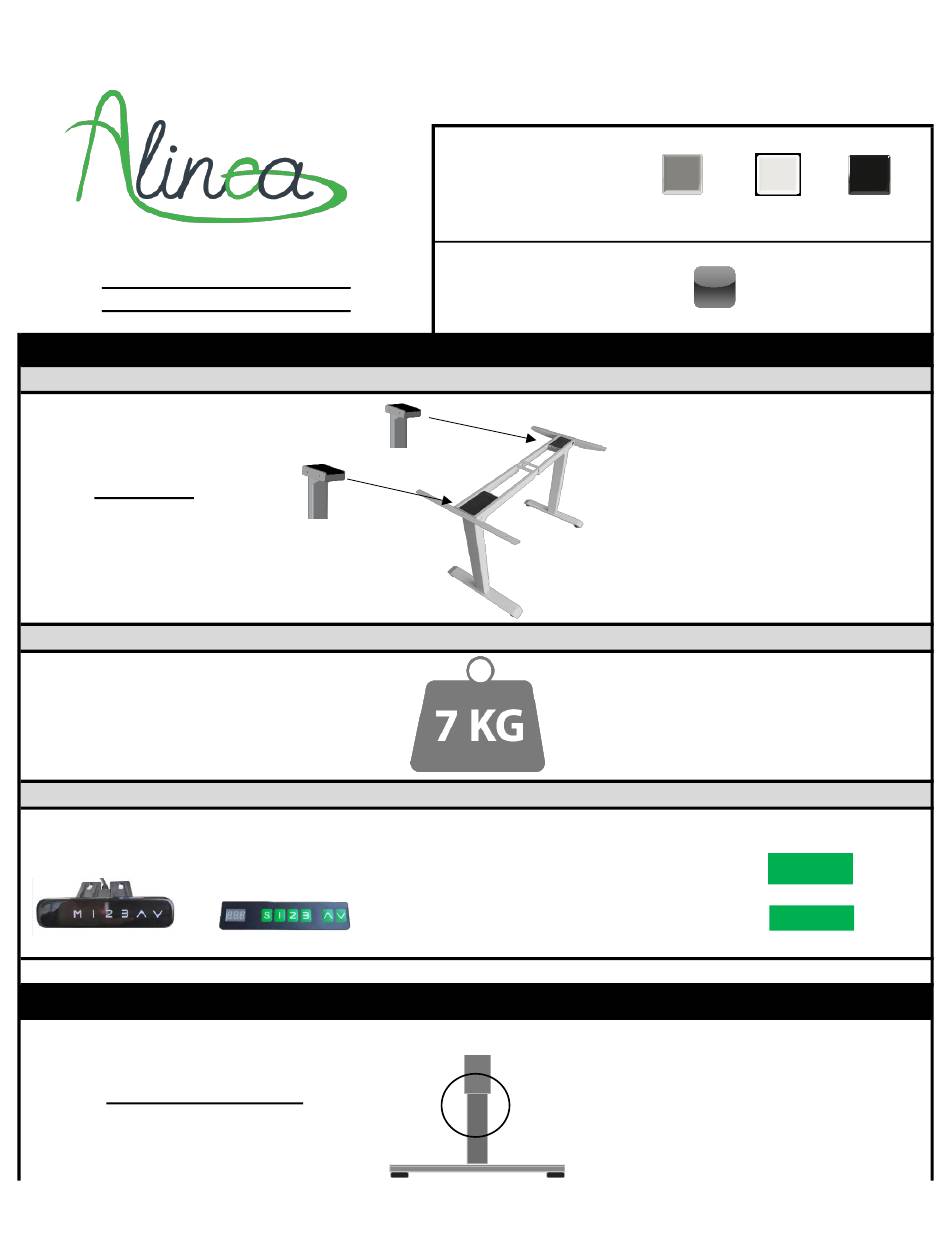

LIFT TABLE SPECIFICATIONS
COLOUR:
Impekk colour code:
FINISH:
ACTIVATION
ELECTRICAL
SENSOR PRESSURE
TYPE OF REMOTE
NUMBER ON THE DISPLAY AT THE
LOWEST SETTING (INCHES)
HIGHES SETTING (INCHES)
TELESCOPIC LEGS
Grey
White
GA
BL
Glossy
27.1
43.7
Black
NR
1
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Alinea ECO ALN-T01-2L2S-NR
Summary of Contents for Alinea ECO ALN-T01-2L2S-NR
- Page 1 LIFT TABLE SPECIFICATIONS COLOUR: Grey White Black Impekk colour code: Name: ECO/ECO II FINISH: Glossy Model #: ALN-T01-2L2S-XX-2 ACTIVATION ELECTRICAL 2-motor SENSOR PRESSURE TYPE OF REMOTE NUMBER ON THE DISPLAY AT THE LED readout with presets 27.1 LOWEST SETTING (INCHES) 43.7 HIGHES SETTING (INCHES) ECO II...
- Page 2 NUMBER OF LEG SECTIONS 2 Sections HIGHEST (mm) 1084mm 42.5" LOWEST (mm) 665mm 25.9" *Height includes glides GLIDES Threading: 3/4in BODY TABLE SUPPORT DETAIL 2 Legs Smallest Biggest WIDTH RANGE: 1067 1600...
- Page 3 END SUPPORTS AND FEET 600 mm (23-5/8 in) Centered Angled Top mount Centered 600 mm (23-5/8in) PACKAGING Amount of boxes 1 box Protection requirements Cardboard...
-
Page 4: Technical Specifications
TECHNICAL SPECIFICATIONS Operation speed: Certifications: 1 1/4 in/second: Sound level of operation: Decibels: Weight capacity: Max.10% or 2 min.on and Kgs: Duty cycle: Power (A/V, Hz): 110V/240V-50/60HZ 18 min.off Lbs: Idle consumption... - Page 5 TABLE ÉLECTRIQUE Modèle: ECO ALN-T01-2L2S-NR Guide d`installation et d`instructions ELECTRIC TABLE ALN-T01-2L2S-NR Model: ECO- Assembly and instructions * Images pour références seulement. / Images for reference only.
- Page 6 S.V.P lire ce document attentivement. Si ce produit est vendu, s.v.p donner ce document à l`acheteur. Please read this document carefully. If this desk is sold, please provide this manual to the buyer. Attention! Prévoyez un espace libre lorsque la table sera en mouvement. Assurez-vous que la table ne touche pas les murs.
- Page 7 Composantes incluses Parts Included Structure Frame S.v.p notez que B & E sont préassemblés. Please note that B & E are preassembled. Composantes électriques Quincaillerie Electrical components Hardware Boîte de contrôle électrique Control Box Moteur électrique Electrical Motor Câble d`alimentation Power Cord Câble extension pattes Leg extension cables...
-
Page 8: Instructions D'assemblage
Instructions d`assemblage Assembly instructions Étape - Step 1 Les parties B et E sont préassemblées. Vous devez les ajuster approximativement selon la longueur de votre table. Ne serrer pas complètement les vis en prévision de votre ajustement final. Parts B and E are preassembled. You must adjust them to approximately match the length of your table. - Page 9 Étape - Step 3 Réaliser cette étape pour les deux pattes Complete this step for both legs. Étape - Step 4 Réaliser cette étape pour les deux côtés. Complete this step for both sides. Ne pas trop visser Do not overtighten fasteners.
- Page 10 Étape - Step 5 Prévoyer l`emplacement des pattes sur votre table. Centrer les pattes sur la table pour une stabilité maximale. Largeur ajustable de 1100 mm à 1600 mm ( 43 ” - 63”). Nous vous suggérons une épaisseur de dessus de table d`un minimum de 25,4 5/16 mm (1”), mais ce n`est pas obligatoire.
- Page 11 Étape - Step 7 Ajuster la longeur des pattes et du support (B+E) avant de la visser le dessus du table. S.V.P centrer les supports pour de meilleurs résultats. Adjust the length of the legs and the table support (B+E) before you attach Please center the supports for best results.
- Page 12 Étape - Step 9 Control Box Installer la boîte électrique à un endroit qui ne dérangera pas l`utilisateur. Suivre les étape de branchement ci-bas. Lorsque vous aurez terminé les branchements, retourner la table avec l`aide d`une deuxième personne. Install the control box where it won’t interfere with the lift mechanism. Follow the steps below to connect the electrical components.
- Page 13 ECO/ECO II Modéles: ALN-T01-2L2S-** /ALN-T01-2L2S-**-2 **IMPORTANT** CONSIGNES POUR UN BON FONCTIONNEMENT SECURITAIRE DE VOTRE TABLE INSTALLATION : Prière de toujours suivre ces consignes SVP! -Ne jamais ouvrir la boite de contrôle. -Utilisez uniquement le câble d’alimentation A/C fourni. -Assurez-vous que la table est au niveau et n’est pas sur une surface trop inégale. -La table ne devra pas être installe dans un endroit poussiéreux ou humide.
- Page 14 ECO/ECO II Model: ALN-T01-2L2S-** / ALN-T01-2L2S-**-2 **IMPORTANT** GUIDELINES TO ASSURE SAFE AND PROPER OPERATION OF YOUR TABLE INSTALLATION GUIDELINES: - Never open the A/C Control Box. - Only use supplied Power Cable. - Do not install table on an uneven surface. - Do not install table in dusty or humid locations.
