TABLE ÉLECTRIQUE
Modèle: Contour (ALN-LTM-2L3S-C-**)
Guide d`installation et d`instructions

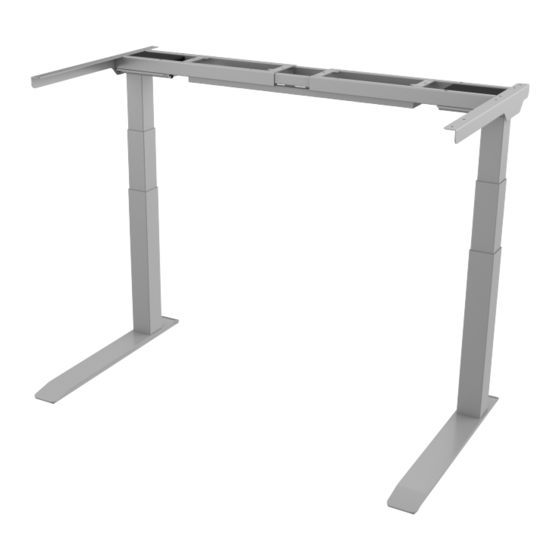

ELECTRIC TABLE
Model: Contour
(ALN-LTM-2L3S-C-**)
Assembly and instructions
* Image pour références seulement. / Images for references only.

Advertisement

loading
Need help?

Need help?

Do you have a question about the Contour ALN-LTM-2L3S-C Series and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Alinea Contour ALN-LTM-2L3S-C Series

Summary of Contents for Alinea Contour ALN-LTM-2L3S-C Series

  • Page 1 TABLE ÉLECTRIQUE Modèle: Contour (ALN-LTM-2L3S-C-**) Guide d`installation et d`instructions ELECTRIC TABLE Model: Contour (ALN-LTM-2L3S-C-**) Assembly and instructions * Image pour références seulement. / Images for references only.
  • Page 2 S.V.P lire ce document attentivement. Si ce produit est revendu, s.v.p donner ce document à l`acheteur. Please read this document carefully. If this desk is resold, please provide this manual to the buyer. Prévoyez un espace libre lorsque la table sera en mouvement. Assurez-vous que la table ne touche pas les murs.
  • Page 3 Composantes incluses Parts Included Structure Frame Quincaillerie Composantes électriques Hardware Electrical components *Quantités ici bas sont requise, extras possibles* *Quantities below are required, extras possible* Boîte de contrôle électrique Control Box Patte-Moteur électrique Electrical Motor Leg Cables extension pattes leg extension cables Câble d`alimentation Power Cord Manette d`ajustement des niveaux...

  • Page 4: Instructions D'assemblage

    Instructions d`assemblage Assembly instructions A x 4 Étape - Step 1 Fixez le support latéral (1) aux extrémités de la poutre de support (2) à l’aide des vis (A) comme indiqué avec la clé Allen (F). Attach the side bracket (1) to the ends of the supporting beam (2) using screws(A) as show with the Allen Key (F).
  • Page 5 C x 8 Étape - Step 3 Placez les pieds (4) au bas de la colonne (3). Fixez les pieds à l’aide des vis (C) avec la clé Allen (F). Place the feet (4) on the bottom of the column (3). Fix the feet using screws (C) with Allen Key (F).
  • Page 6 Étape - Step 5 Installez le boîtier de commande A/C Install A/C control box Fil D’alimentation Power Cord Prise A/C Power Port Cables des pattes Leg Cables Prise pour manette Port for remote keypad. Manette Remote Keypad Étape - Step 6 Tout d’abord, tournez les vis (B) partiellement dans la poutre de support (2) avec la clé...
  • Page 7 B x 4 D x 4 Étape - Step 7 Lorsque la poutre de support s’étend sur plus de 67.7”/1720 mm, le chemin de câbles doit être monté au milieu de la poutre de support. When the supporting beam stretches over 67.7”/1720 mm, the cable management tray needs to be mounted on the middle of the supporting beam.
  • Page 8 Attention 1. Power supply: AC100V-240V,50/60Hz 2. Service Environment: 0-40 C 3. Unplug the power plug before cleaning, wipe the dust on surface with damp cloth when cleaning, be careful not to let liquids into the internal parts, and not loosen any connectors. 4.
  • Page 9 Attention 1. Alimentation: AC100V-240V, 50 / 60Hz 2. Environnement de service: 0-40 C 3. Débranchez la fil d’alimentation avant le nettoyage, essuyez la poussière sur la surface avec un chiffon humide lors du nettoyage. Ne pas laisser de liquides pénétrer dans les pièces internes et ne desserrez aucun connecteur.
  • Page 10 CONTOUR Modèles: ALN-LTM-2L3S-C-** **IMPORTANT** CONSIGNES POUR UN BON FONCTIONNEMENT SECURITAIRE DE VOTRE TABLE INSTALLATION : Prière de toujours suivre ces consignes SVP! -Ne jamais ouvrir la boite de contrôle. -Utilisez uniquement le câble d’alimentation A/C fourni. -Assurez-vous que la table est au niveau et n’est pas sur une surface trop inégale. -La table ne devra pas être installe dans un endroit poussiéreux ou humide.
  • Page 11 CONTOUR Models: ALN-LTM-2L3S-C-** **IMPORTANT** GUIDELINES TO ASSURE SAFE AND PROPER OPERATION OF YOUR TABLE INSTALLATION GUIDELINES: - Never open the A/C Control Box. - Only use supplied Power Cable. - Do not install table on an uneven surface. - Do not install table in dusty or humid locations. - Never lean on or apply excessive weight to table while in operation.
  • Page 12 LED Display There are seven buttons "▲”, "▼”, "1”, "2”, "3”, "M”, "A" (1) "▲”: Adjust the desk upwards (2) "▼”: Adjust the desk downwards (3) "1”: Position 1, first height position saved by the user (4) "2”: Position 2, second height position saved by the user (5) "3”: Position 3, third height position saved by the user (6) "M”: Height memory function (7) "A”: Alert button to remind the user to change posture...

  • Page 13: Troubleshooting

    ● Anti-collision sensitivity adjustment - optional features: a. Press and hold the “▲” “▼” button for 5 seconds at the same time to switch the sensitivity. Each press will activate one of 4 settings in order (A-3, A-2, A-1, A-0); b.
  • Page 14 Affichage LED Il y a sept boutons « ▲ », « ▼ », « 1 », « 2 », « 3 », « M », « A » (8) « ▲ »: Ajustez le bureau vers le haut (9) « ▼ »: Ajustez le bureau vers le bas (10) «...

  • Page 15: Dépannage

    d. Appuyez sur le bouton « A » et maintenez-le enfoncé pendant trois secondes pour désactiver le rappel de position longue. L'écran LED affiche « » ● Réglage de la sensibilité anticollision fonctionnalités optionnelles: e. Appuyez et maintenez le bouton « ▲ » « ▼ » pendant 5 secondes en même temps pour changer la sensibilité.
