Monteringsanvisning
Assembly Instructions
UK
Monteringsanvisning
Søve Lekemiljø AS
3830 Ulefoss - Norway
Tlf: +47 35 94 65 65
www.sove.no
Produkt nr. / Product no. / Produkt nr.
12-100-025
Ordr. nr.
Dato.
Sign.
Söve AB
412 50 Göteborg
Phone: +46 (0)31 773 97 00
www.sove.se
08.11.2010
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Sove 12-100-025
Summary of Contents for Sove 12-100-025

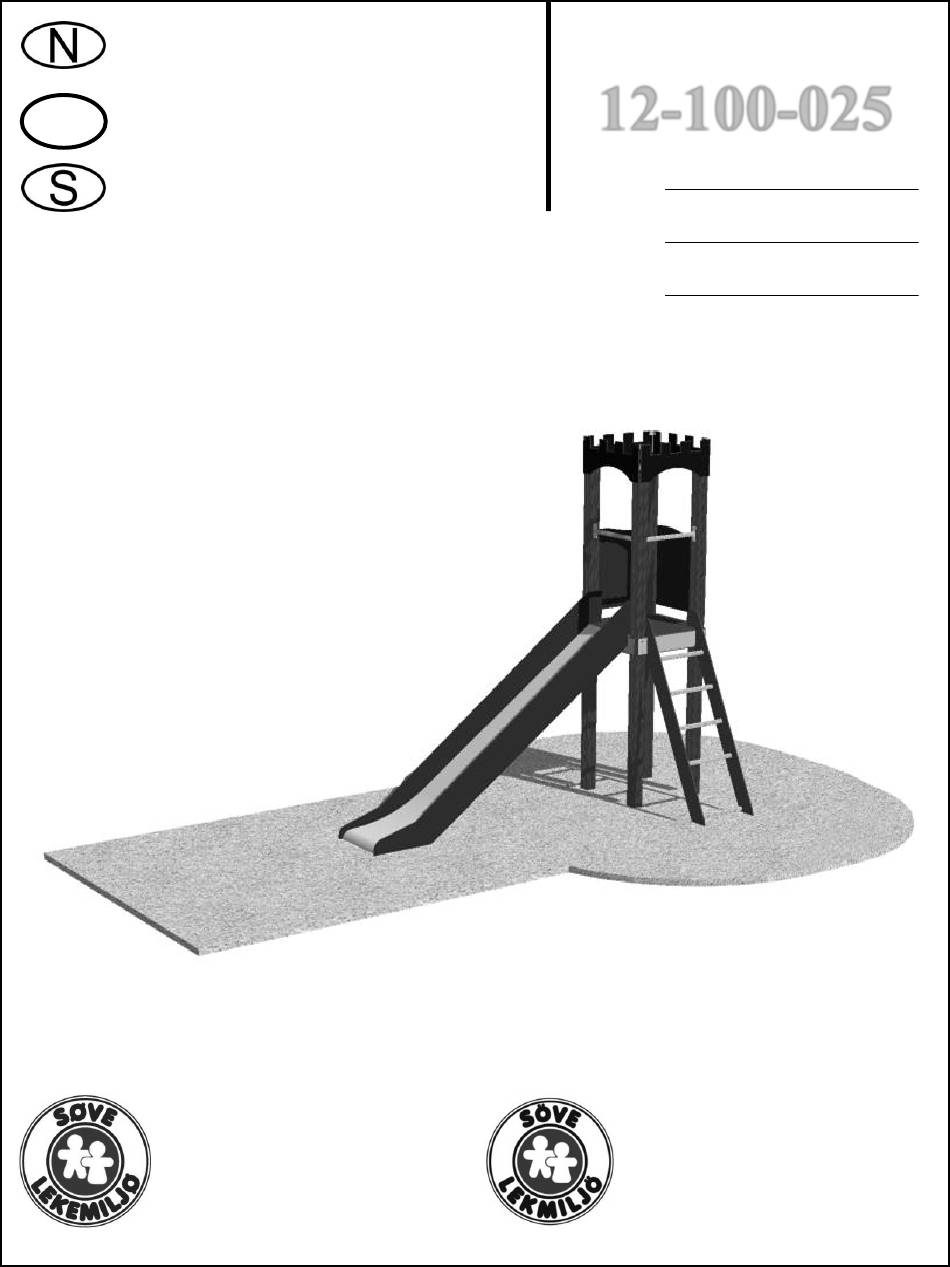

- Page 1 Monteringsanvisning Produkt nr. / Product no. / Produkt nr. 12-100-025 Assembly Instructions Monteringsanvisning Ordr. nr. Dato. Sign. Söve AB Søve Lekemiljø AS 412 50 Göteborg 3830 Ulefoss - Norway Phone: +46 (0)31 773 97 00 Tlf: +47 35 94 65 65 www.sove.se...
- Page 2 Monteringstips / Assembly Advice / Monteringstips Les monteringsanvisningen nøye før montering. Monter elementene i rekkefølgen som vist. Boltene bør ikke skrues for hardt til før alt er montert, vatret og loddet. Skru så boltene til. NB! Ved bruk av drill, kan boltene ryke. ...
- Page 3 Läs monteringsanvisningen noga före montering. Montera delarna i den ordningen som anvisas Skruvarna bör inte skruvas för hårt tills allt är monterat, i våg och lodat. OBS! Används elektrisk skruvdragare, kan bulten gå sönder. Hårddra därför manuelt! ...
- Page 4 Nødvendig verktøy / Tools required / Nödvändiga verktyg 13 mm Torx Nr 45 High quality Forskalingsbord Formwork boards Merkebånd Stödstag av trä Mark ribbon Märkeband Metermål Metric measure umstock Nødvendig antall personer / Number of persons required / Lämpligt antal personer Anbefalt arealbehov ved montering / Recommended working space / Rekommenderad arealbehov vid montering 41,5 m...
- Page 5 1 av 3 Pakkliste for / Parts list for / Packlista för : Sign. 12-100-025 Komponenter Dimensjon Komponenter Dimensjon Components Dimension Components Dimension Komponenter Dimension Komponenter Dimension 01-400-615 00-400-015 3230 x 95 x 95 1750 x 174 x 520 Med 2 brikker...
- Page 6 2 av 3 Pakkliste for / Parts list for / Packlista för : Sign. 12-100-025 Bolter/skruer Dimensjon Bolter/skruer Dimensjon Bolts/Screws Dimension Bolts/Screws Dimension Komponenter Dimension Bultar/Skruvar Dimension 04-000-025 Produkt merking 8 x 25 mm Torx 04-000-030 Product marking 8 x 30 mm Torx 04-000-035 Produkt märkning...
- Page 7 3 av 3 Pakkliste for / Parts list for / Packlista för : Sign. 12-100-025 Forankring / Foundations / Markförankring 00-003-003 Er bestillt Ikke bestillt 00-400-997 In order Not in order Beställt Ej beställt 04-000-035 00-003-100 8 x 35 mm Torx...
- Page 8 Fundamentering med betong / Foundation concrete / Förankring med betong Bakkenivå Ground level Marknivå Støtsand Safer surface Stridsand Ref NS-EN 1177 1000 R 100 45° 1000 Komprimert masse. betong Compressed mass. concrete Komprimerad massa. betong Fundamentering uten betong / Foundation without concrete / Förankring utan betong Bakkenivå...
- Page 9 Fundamentering klatrenett / Foundation nets / Förankring klätternät For klatrenett For climbing net För klätternät 45 Komprimert masse. betong Støtsand Safer surface Compressed mass. concrete Stridsand Komprimerad massa. betong Alle mål er oppgitt i millimeter Scale measured in mm Alla mått är i millimeter.
- Page 10 Dybde for støping og forankring Depth of foundations / Djup för gjutning och markförankring Fallmatter Bakkenivå Ground level Marknivå Rubber tile safer surface Fallskyddsmatta Min. 200mm Min. 200mm 400mm Min. Støpefri nedgraving Concrete-free anchor Betong Nedgrävningfundament Concrete Gjuten betong Denne støpemetoden anbefales ikke grunnet dårlig stabilitet av lekeapparatet.
- Page 11 Montering av forankring Assembly the foundations Montering av markförankring 04-000-035 x 3 8 x 35 mm Torx 04-060-120 x 2 120 x 15 x 8 mm...
- Page 12 Plassering av forankringer / Ground plan / Placering av förankringar 2318,5 725,2 Alle mål er oppgitt i millimeter Scale measured in mm Alla mått är i millimeter.
- Page 13 Sikkerhetssone / Safty zone / Säkerhetszon 2000 1000 1500 1500 Alle mål er oppgitt i millimeter 1500 Scale measured in mm Alla mått är i millimeter. Fallhøyder / Free height of fall / Fallhöjder 1421 Alle mål er oppgitt i millimeter Scale measured in mm Alla mått är i millimeter.
- Page 14 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet OBS ! Bolter skrues helt igjennom aluminiumsstolpene. Om elektrisk drill brukes anbefales 18 V Bolts must be tightened through the post, so that it pierces the aluminium. Bultarna skruvas rakt igenom aluminiumstolparna. Om elektrisk skruvdragare används rekommenderas 18 V...
- Page 15 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet Med bruk av betong With use of concrete 00-400-013 x 4 Med bruk av betong 00-400-997 04-000-035 01-450-112 8 x 35 mm Torx 00-450-110 x 3...
- Page 16 04-090-002 x 7 00-450-305 Resterende hull Remaining holes Resterande hull 04-030-016 8 x 16 mm 04-075-050 50 x 50 x 5 mm 04-040-008 8 mm 04-000-030 04-050-008 8 x 30 mm Torx 8 mm 04-000-012 8 x 12 mm Torx 01-400-615...
- Page 17 40-142-101 04-000-045 8 x 45 mm Torx 04-040-008 8 mm 00-100-310 04-060-120 120 x 15 x 8 mm 04-000-025 8 x 25 mm Torx 00-450-155 x 2...
- Page 18 01-125-011 x 2 89 mm 04-060-040 40 x 15 x 8 mm 04-000-035 Avstandskloss 8 x 35 mm Torx Distance piece Distanskloss 01-450-501 04-000-035 8 x 35 mm Torx 04-060-040 40 x 15 x 8 mm 04-040-008 8 mm 04-076-050 04-000-025 50 x 50 x 5 mm 8 x 25 mm Torx...
- Page 19 00-400-998 x 4...
- Page 20 00-400-980...
- Page 21 Før utstyret tas i bruk / Before play begins / Innan lekredskapet används Påse at fallunderlag er lagt i henhold til gjeldende regler eller vår anbefaling Fjern alle monteringshjelpemidler ( rester av betong, planker, paller, plast, og lignende) ...
- Page 22 1 av 3 Pakkliste for / Parts list for / Packlista för : Sign. 12-100-025 Komponenter Dimensjon Komponenter Dimensjon Components Dimension Components Dimension Komponenter Dimension Komponenter Dimension 01-400-615 00-400-015 3230 x 95 x 95 1750 x 174 x 520 Med 2 brikker...
- Page 23 2 av 3 Pakkliste for / Parts list for / Packlista för : Sign. 12-100-025 Bolter/skruer Dimensjon Bolter/skruer Dimensjon Bolts/Screws Dimension Bolts/Screws Dimension Komponenter Dimension Bultar/Skruvar Dimension 04-000-025 Produkt merking 8 x 25 mm Torx 04-000-030 Product marking 8 x 30 mm Torx 04-000-035 Produkt märkning...
- Page 24 3 av 3 Pakkliste for / Parts list for / Packlista för : Sign. 12-100-025 Forankring / Foundations / Markförankring 00-003-003 Er bestillt Ikke bestillt 00-400-997 In order Not in order Beställt Ej beställt 04-000-035 00-003-100 8 x 35 mm Torx...
