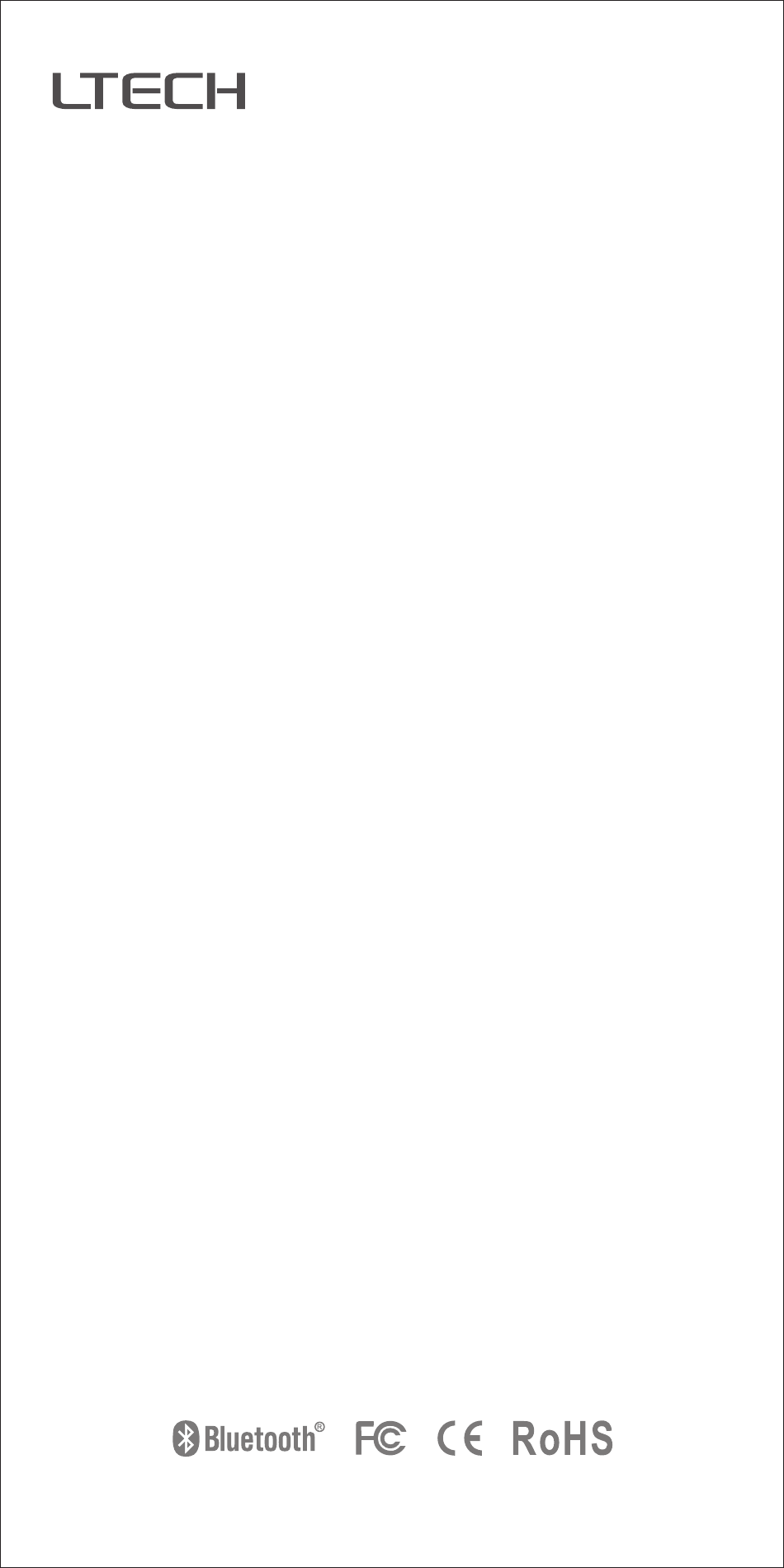

- Page 1 Super Panel Manual www. ltech-led .com...
-
Page 2: Product Introduction
Product Introduction Super Panel is a central control panel that integrates all of your connected devices to control the entire smart home. Based on 5G speed with cloud computing, it has the powerful intelligent gateway function with Bluetooth 5.0 SIG Mesh technology and is compatible with Wi-Fi, Bluetooth 5.0 SIG Mesh and Ethernet. -
Page 3: Technical Specs
Working environment: Temperature -15 ~50 Humidity≤85%RH Body materials: Aviation aluminum, CNC machining techniques, PC + fiberglass, V0 fireproofing grade Dimensions (L×W×H)： 172×86×38mm Junction boxes: 86 type, European style Package Contents Super Panel×1 Base plate×1 Manual×1 KM4 screw×2 KA4 screw×2 PWA2 screw×2 ×... -
Page 4: Application Diagram
Air conditioning Airer Curtain Bluetooth 5.0 SIG Mesh More Super Smart Super Scene Switch Switch Super Panel Mesh Bluetooth 5.0 SIG Mesh Bluetooth 5.0 SIG Mesh Bluetooth 5.0 SIG Mesh RGBW RGBWY Switch module Phone user Mesh Phone user 1 Bluetooth 5.0 SIG Mesh... -
Page 5: Recommended Applications
Outdoor temp. Indoor temp. Humidity Signal converter DMX driver Lamp Super Panel (Bluetooth to DMX ) (Dim/CT/RGB/RGBW/RGBWY) 4. Super Panel supports both LAN + remote lighting control via 3G/4G/5G/Wi-Fi Wednesday Sunny Weather Outdoor temp. Indoor temp. Humidity Super Panel Blutooth driver Lamp 5. -
Page 6: Product Images
Product Images Light sensor Proximity sensor Buttons Network socket Power cord socket Reset button （Bottom View） Reset button: Long press it for 16s until the screen turns on and displays the LTECH LOGO. Product Size Unit: mm... - Page 7 How to Install A Super Panel 1. Trim the power cord Turn off the circuit breaker and remove any concrete or corrosion that are inside the wall box. Trim the power cord in the wall box to 10cm in length approximately.
- Page 8 4. Put the Super Panel cover in place Slant the bottom of Super Panel cover and put it in place, as shown below. Then secure the Super Panel cover to the base plate from the bottom with a KM2 screw.
- Page 9 Instructions to Use Super Panel 1. Swipe gesture control ① After Super Panel adding devices and scenes, the system will automatically generate different types of pages. You ’ll be able to swipe left and right to switch to any device page.
- Page 10 1.2 Open the App and log in or register an account. 2.Configure the Super Panel Power on the Super Panel and wait for a while to start it. Follow the page guidelines of panel to connect the Wi-Fi. Once connected successfully, a QR code for the device will be displayed on the interface and you’ll able to complete...
- Page 11 Super Panel to bluetooth network before you start to bind home devices to the panel. Go to the Super Panel interface and click “Bluetooth Configuration”. Then follow the prompts to configure the Super Panel t o bluetooth network.
- Page 12 Super Panel. 7. Physical button settings Go to the Super Panel interface and click “Button settings” to set up. Click the button you want and follow the prompts to set up the device action or scene performed by this button.
- Page 13 1. Repair or replacement provided is the only remedy for customers. LTECH is not liable for any incidental or consequential damage unless it is within the law. 2. LTECH has the right to amend or adjust the terms of this warranty, and release in written form shall prevail.
- Page 14 Super Panel 超 级 面 板 使 用 说 明 书 www. ltech .cn...
- Page 15 欢迎使用 Super Panel 是一款全宅智能家居控制面板 ，基于 G时代云计算算法，内置 强大的蓝牙5.0 SIG Mesh 智能网关功能，兼容Wi-Fi， 蓝牙5.0 SIG Mesh，以 太网多种通讯方式。 集不同控制设备的功能于一身，实现一个面板控制全屋智能家居，整合按 键、触摸、语音和APP四种交互方式。只需通过语音或按键，即可快速打开 或关闭预定义的多种生活情景模式。 提供智能照明、空调、红外家电、背景音乐、智能窗帘等控制和管理服务， 构成完整的智能家居系统。 安装兼容国标86、欧洲标准底盒，无需改造布线，即可轻松替换传统开关。...
- Page 16 技术参数 产品型号： SP-GW-BLE 输入电压： 100-240Vac 无线网络： Wi-Fi，蓝牙5.0 SIG Mesh 有线网络： Ethernet 显示屏： 4.0英寸全贴合，720 720分辨率 × 触摸层： 电容式多点触摸屏，防指纹涂层 麦克风： 双麦克风阵列 扬声器： AAC 1813 喇叭 距离传感器：15cm近距离感应，自动唤醒 光线传感器：屏幕亮度适应环境光照 工作环境： 温度-15 C~50 C，湿度≤ 85%RH 机身材质： 航空铝材CNC工艺，PC+玻纤V0防火级别 产品尺寸： 172×86×38mm 安装底盒： 国标86底盒、欧洲标准底盒 包装清单 超级面板×1 底壳组件×1 说明书×1 KA4螺丝×2 KM4螺丝×2 PWA2螺丝×2...
- Page 17 应用图 WiFi/4G/5G 场景 定时 自动化 手机用户1 手机用户2 手机用户... WiFi 灯具 WiFi RGBW RGBWY 路由器 天猫精灵 亚马逊 WiFi Ethernet 家电模块 语音控制 家电 AI语音 蓝牙4.2 空调 晾衣架 窗帘 蓝牙音响 更多 电视 风扇 蓝牙5.0 SIG Mesh 超级智能开关 超级场景面板 Mesh 局域网 蓝牙5.0 SIG Mesh 蓝牙5.0 SIG Mesh 蓝牙5.0 SIG Mesh RGBW...
- Page 18 推荐应用搭配 1.APP无线控制，快捷控制灯具。 蓝牙驱动器 灯 (调光/色温/RGB/RGBW/RGBWY) 2. 遥控 ， 面板控制灯具，信号稳定可靠。 遥控器 无线开关 蓝牙驱动器 灯 3.无线+有线控制，丰富不同灯光应用。 灯 DMX驱动器 信号转换器 (调光/色温/RGB/RGBW/RGBWY) 超级面板 (蓝牙转DMX) 4. 超级面板，远程（ G，4G，5G ，WIFI ）+本地局域网双模控制灯具。 灯 超级面板 蓝牙驱动器 5. 超级面板，灯光与家电模组控制灯具，空调、窗帘电机等设备，定义云场景 和自动化应用。 超级面板 家电模块 蓝牙驱动器 灯 多点控制，既能面板，遥控，无线开关同时控制灯具。 超级面板 遥控器 无线开关 家电模块 蓝牙驱动器...
- Page 19 产品图示 喇叭 光线传感器 距离传感器 按键 网线插孔 电源线接口 双麦克风阵列 重启键 （底视图） 重启键：长按16秒，直至屏幕重新点亮显示LTECH LOGO 产品尺寸 单位：mm...
- Page 20 拆装方法 1.剥电源线 关闭电闸，并确认暗盒内壁无水泥等附着物；将暗盒内的电源线长度修剪到10cm 左右。 2.安装底壳 将火线接入底壳L接口、零线接入底壳N接口；如需接网线，将网线接入网线插孔。 底壳组件装入暗盒，用螺丝将底壳组件固定在暗盒上。 注意：固定好支架使其不晃动，并保持平整不变形。 零火线 网线 使用KM4螺丝安装国标86底盒 使用PWA2螺丝安装欧洲标准底盒 注意事项 安装位置注意避免靠近大面积金属物体，以免信号干扰影响使用。 不能在潮湿环境中使用。 禁止灼烧，远离热源。 请勿打开、改动、修理或维护本产品，否则不予保修。...
- Page 21 3.调整支架 在支架上方螺丝孔位装入膨胀螺栓后使用KA4螺丝使支架贴合墙面。 否则会导致面板安装不当，可能导致损坏。 4.扣合面板 倾斜面板并扣合在支架上，用KM2螺丝从面板底部将面板支架锁紧。 KM2螺丝...
- Page 22 使用说明 一、手势操作 ① 超级面板添加设备和场景后，系统将自动生成不同类型的页面，您可以 通过左右滑动屏幕切换设备卡片。 ② 从屏幕顶部向下滑动，可展开控制中心；向上滑动可收起。 ③ 从屏幕底部向上滑动，可展开物理按键指引；向下滑动可收起。 二、语音控制 可以通过唤醒词“你好小雷”和“小雷小雷”来唤醒语音技能，不仅可以语 音控制设备，还可以听音乐，听新闻等等。更多功能，请打开超级面板 APP界面，进入“语音技能”了解更多。 三、物理按键 面板共有八个物理按键，您可以在APP上绑定设备动作/场景到各个按键。 详情请查看P12。 您可以从屏幕底部向上滑动，可展开物理按键指引，查看对应按键的功能； 向下滑动可收起指引。...
- Page 23 APP操作指引 1. 账号注册 1.1 通过手机扫描下方二维码，按提示完成APP安装。 扫码下载APP 1.2 打开APP进行登录/注册操作。 2. 配置超级面板 将超级面板接通电源，等待设备启动。根据 超级面板 页面指引，连接设备 工作的WiFi。连接成功后，界面呈现出设备二维码，完成配置。...
- Page 24 3. 账号绑定 打开 新用户创建家庭后，点击右上角“+”进入添加设备列表，在添加 APP， 设备列表选择 “智能网关-超级面板”后，按照界面提示，扫描超级面板上的 二维码，完成绑定。 4. 如何在面板上控制灯具、红外家电等 请参照相关产品的说明书，按照提示添加完成设备后，进入超级面板的界面， 点击“设备”进入显示设备界面。点击右上角图标，勾选您要在超级面板上 控制的设备后，保存即可在超级面板上控制该设备。 如需控制蓝牙设备，请先将超级面板进入蓝牙网络后再进行绑定操作。进入 超级面板的界面，点击“蓝牙配置”，按照提示操作完成蓝牙网络配置即可。...
- Page 25 5. 如何在面板上控制灯组 请参照相关产品的说明书，按照提示添加完成设备后，将同类型灯具群组成 组后，进入超级面板的界面，点击“灯组”进入显示灯组界面。点击右上角图标， 添加您要在超级面板上控制的灯组即可。 显示灯组 灯组 6. 如何在面板上控制云场景 创建场景：切换到“智能”菜单，选中“场景”，点击右上角“+”创建场景，按照 提示可以修改场景名称、图标等。点击“添加动作”设定您想要的动作以及延时 时间。 显示场景：进入超级面板界面，点击“设备”进入显示场景界面。点击右上角 图标，添加您要在超级面板上控制的场景即可。...
- Page 26 7. 物理按键设置 进入超级面板的界面，点击“按键设置”进入设置界面。点击对应的按键， 按照提示可以设置当前按键执行的设备动作/场景。 8. 如何开通音乐功能 首年免费领取音乐畅听卡，随时在线畅听千万首正版高品质音乐。 进入超级面板的界面，点击“音乐”进入音乐服务界面。按照界面提示登录 酷狗音乐后，领取音乐畅听卡即可 。...
- Page 27 常见问题及回答 1. 设备配网失败这么办？ 1.1 确保设备正常通电； 1.2 需要添加的设备未被其他账号添加过，如被添加过，请在APP上删除 后重新添加； 1.3 确保手机、设备与路由器三者尽量靠近； 1.4 检查路由器账号和密码是否正确，路由器是否工作正常，网络畅通； 2. 如何更换账号？ 超级面板采用一对一账号体系，被添加过的超级面板需要原主人删除后， 才能重新添加。 本说明书的内容如有变更，恕不另行通知。若内容与您使用的功能有所不同， 则以实物为准。如有疑问，欢迎向我司授权的经销商咨询。 保修条例 自出厂之日起保修服务期为2年。 在保修服务期内出现产品质量问题雷特将给予免费修理或更换服务。 非保修条例： 属下列情况不在免费保修或更换服务范围之内： 已经超出保修期限的； 过高电压、超负载、操作不当等人为造成的损坏； 产品外形严重损坏或变形； 自然灾害以及人力不可抗拒原因造成的损坏； 产品保修标签和产品唯一条形码损坏； 无雷特签订的合同或发票凭证。 1. 修理或更换是雷特对客户的唯一补救措施。雷特不承担任何附带引 起的损害赔偿责任，除非在适用法律范围之内。 2. 雷特享有修正或调整本保修条款的权利，并以书面形式发布为准。 更新时间: 2021.05.19_A1 www.ltech.cn...
