BEZPRZEWODOWE, MAGNETYCZNE
DETEKTORY OTWARCIA I ZAMKNIĘCIA

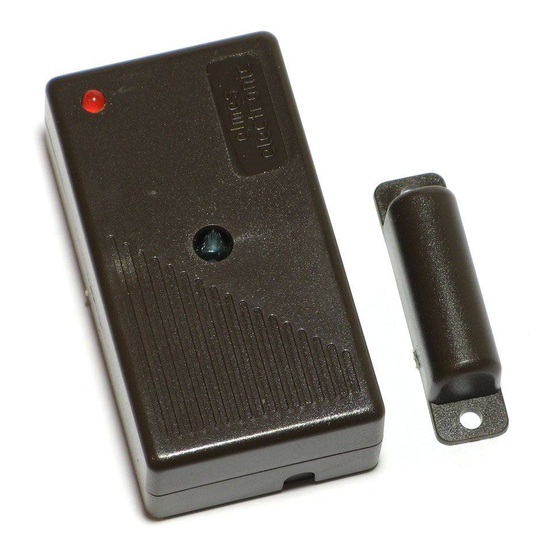

Detektory przeznaczone są do przekazywania drogą radiową informacji o otwarciu i zamknięciu drzwi, okna, itp.
Składają się z nadajnika z kontaktronem i zewnętrznego magnesu. Mogą pracować w dwóch trybach: jako detektory
tylko otwarcia albo jako detektory otwarcia i zamknięcia. W drugim przypadku pozwala to uniknąć uzbrojenia alar-
mu z pozostawieniem otwartego okna lub drzwi. Tryb pracy wybiera się zworką J1 według opisu w tabeli poniŜej:
J1 zwarta Jedna transmisja – załączenie wyjścia odbiornika
J1 otwarta Trzy transmisje w przypadkowych odstępach
czasu – załączenie wyjścia odbiornika
WAśNE! Po kaŜdej zmianie trybu pracy, detektor naleŜy ponownie zaprogramować do odbiornika.
Detektor sygnalizuje antysabotaŜowy alarm TAMPER przełączeniem przekaźnika w odbiorniku. Informacja o słabej
baterii przesyłana jest do odbiornika w kaŜdej transmisji radiowej i jest sygnalizowana zgodnie z opisem odbiornika.
Zworka LED słuŜy do włączenia świecenia diody LED w czasie nadawania.
Programowanie detektorów CTX3H i CTX4H do odbiorników Elmes
Zaleca się współpracę detektorów z odbiornikami Elmes CH4H, CH8H,
CH20H. Wyboru kanałów alarmowania dokonuje się w odbiorniku. MoŜli-
we są dwa tryby współpracy detektorów z odbiornikiem:

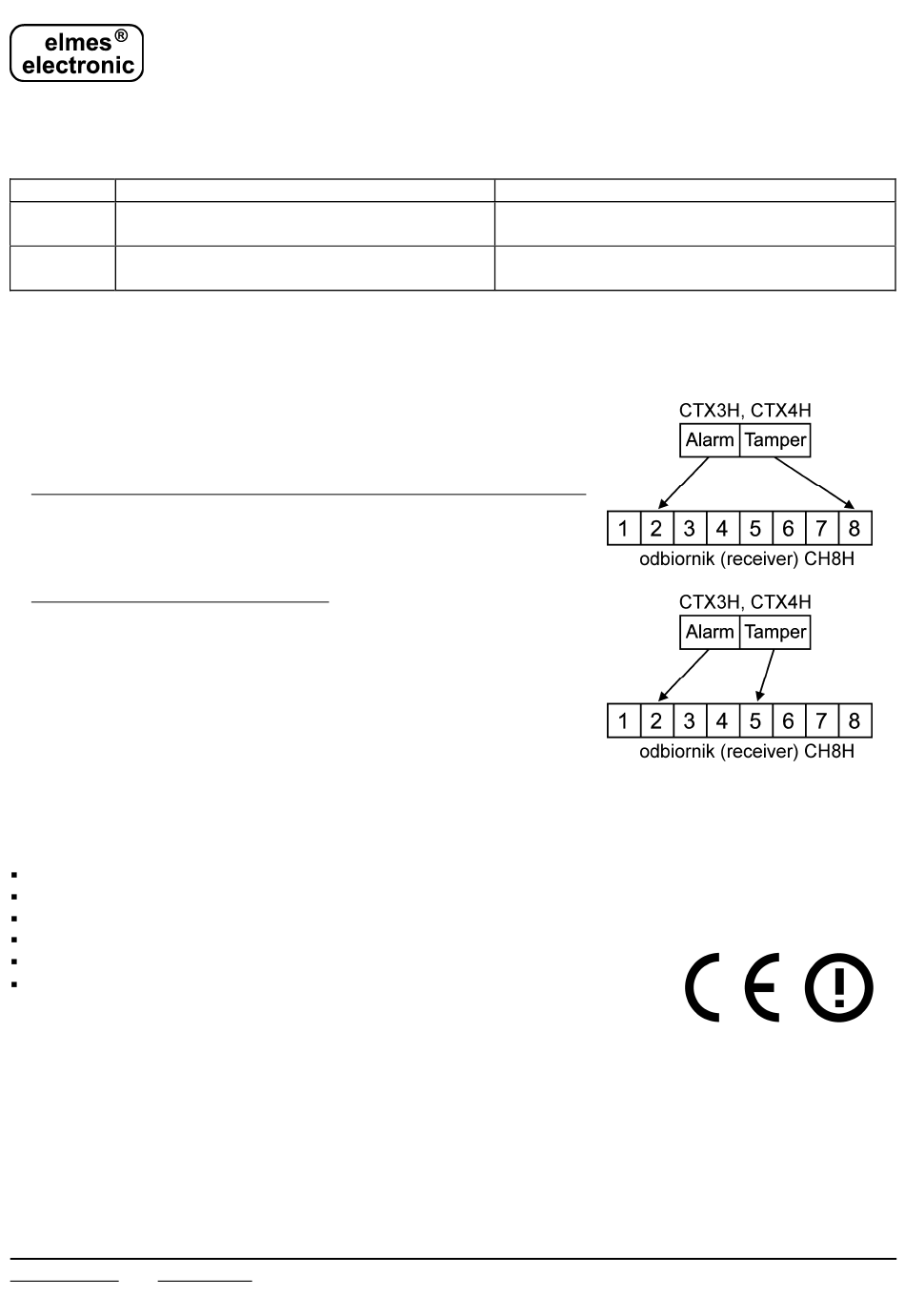

1. Z przekierowaniem sygnału TAMPER na ostatni kanał odbiornika:
programowanie (np. do kanału 2 odbiornika CH8H - rysunek obok) prze-
prowadzać pobudzając magnesem nadajnik do transmisji przy zamkniętej
obudowie; kanałem alarmowania będzie kanał 2 odbiornika, a alarm
TAMPER zostanie przekierowany do kanału ostatniego.
2. Bez przekierowania sygnału TAMPER – z identyfikacją źródła sabotaŜu:
programowanie przeprowadzić pobudzając nadajnik do nadawania wy-
łącznikiem TAMPER – np. jak na rysunku obok do 5 kanału odbiornika.
Alarm TAMPER będzie w kanale 5, natomiast alarm będzie w kanale 2.
Przy zwartej zworce J1 detektory CTX mogą współpracować takŜe z
odbiornikami 1 i 2-kanałowymi. Nie ma wówczas sygnalizacji TAMPER i
moŜliwa jest tylko sygnalizacja otwarcia. Zworka J2 w detektorze CTX4H
słuŜy do wyboru kanału pracy odbiornika DWB100H: J2 zwarta – kanał 1,
J2 rozwarta – kanał 2. Zasięg działania detektorów w przestrzeni otwartej
wynosi 50 do 100 m. śelbetowe lub wilgotne ściany i stropy, konstrukcje metalowe oraz zakłócenia od instalacji
elektrycznych mogą ograniczyć zasięg. Przed wykonaniem trwałej instalacji naleŜy sprawdzić pewność połączenia
nadajnika z odbiornikiem. W tym celu moŜna posłuŜyć się monitorem poziomu sygnału radiowego Elmes RFM.
Specyfikacja
transmisja radiowa (433.92 MHz, <5mW), maksymalny zasięg do 50-100m w terenie otwartym,
zasilanie CTX3H: bateria alkaliczna 12V typ GP23A, do 1 roku pracy, prąd 0,006/15mA czuwanie/transmisja,
zasilanie CTX4H: bateria alkaliczna 9V, do 3 lat pracy, prąd: 0,010 / 15mA – czuwanie / transmisja;
maksymalna odległość magnesu od obudowy detektora: 10mm,
czas trwania alarmu sabotaŜowego: ok. 20s,
zakres temperatur pracy: od 0°C do +40°C.
Atest „TECHOM" klasa B
Instytut łączności – Potwierdzenie Zgodności Nr 188/2001.
Producent: ELMES ELEKTRONIK, 54-611 Wrocław, ul. Avicenny 2, tel. 71-784-59-61, fax: 71-784-59-63,
Gwarancja: Producent udziela 12 miesięcy gwarancji od daty zakupu urządzenia i zobowiązuje się do jego kaŜdo-
razowej bezpłatnej naprawy, jeŜeli w okresie gwarancyjnym wystąpią wady z winy producenta. Wadliwe urządzenie
naleŜy dostarczyć do miejsca zakupu czyste i na własny koszt wraz z niniejszą gwarancją z potwierdzoną datą
zakupu i opisem uszkodzenia. Gwarancja nie obejmuje baterii oraz uszkodzeń powstałych w wyniku nieprawidło-
wego uŜytkowania, samowolnych regulacji, uszkodzeń mechanicznych, przeróbek i napraw. Elmes Elektronik nie
ponosi odpowiedzialności za straty i szkody bezpośrednie lub pośrednie mogące powstać w wyniku nieprawidłowo-
ści w działaniu instalacji, systemów lub urządzeń, w których zastosowano jego produkty.
elmes@elmes.pl www.elmes.pl
Otwarcie drzwi / okna
na zaprogramowany czas
CTX3H i CTX4H
Zamknięcie drzwi / okna
Nie ma transmisji – brak reakcji odbiornika
Trzy transmisje w przypadkowych odstępach czasu
– rozłączenie wyjścia odbiornika
©Elmes Elektronik 2010. Wszystkie prawa zastrzeŜone.
