Elmes Electronic CTX3H Quick Manual

BEZPRZEWODOWE, MAGNETYCZNE
DETEKTORY OTWARCIA I ZAMKNIĘCIA
Detektory przeznaczone są do przekazywania drogą radiową informacji o otwarciu i zamknięciu drzwi, okna, itp.
Składają się z nadajnika z kontaktronem i dodatkowym wejściem przewodowym oraz zewnętrznego magnesu. Mogą
pracować w dwóch trybach: jako detektory tylko otwarcia albo jako detektory otwarcia i zamknięcia. Drugi tryb
pozwala uniknąć uzbrojenia alarmu z pozostawieniem otwartego okna lub drzwi. Tryb pracy wybiera się zworką J1
według opisu w tabeli poniżej:
J1 zwarta Jedna transmisja – załączenie wyjścia odbiornika na
J1 otwarta Trzy transmisje w przypadkowych odstępach czasu –
WAŻNE! Po każdej zmianie trybu pracy, detektor należy ponownie zaprogramować do odbiornika.
Kontaktron oznaczony jest na płytce literą A, a złącze dla dodatkowego wyłącznika przewodowego lub kontaktronu
zewnętrznego literą B. Kontaktron A i złącze B połączone są szeregowo. Wyboru aktywnego elementu detekcji
dokonuje się zworką A/B. Zwarte piny A zworki oznaczają aktywny kontaktron. Zwarte piny B oznaczają aktywne
wejście przewodowe. Brak zworki na A i B oznacza aktywność kontaktronu i wejścia przewodowego jednocześnie.
Przewody od włącznika lub kontaktronu zewnętrznego należy doprowadzić poprzez wycięcie otworu w obudowie.
Detektory sygnalizują antysabotażowy alarm TAMPER przełączeniem przekaźnika w odbiorniku. Informacja o słabej
baterii przesyłana jest do odbiornika w każdej transmisji radiowej i jest sygnalizowana zgodnie z opisem odbiornika.
Zworka LED służy do włączenia świecenia diody LED w czasie nadawania.
Programowanie detektorów CTX3H i CTX4H do odbiorników Elmes
Eleektronik.
Zaleca się współpracę detektorów z odbiornikami U4HR, CH8HR, CH20HR.
Wyboru wyjść alarmowania dokonuje się w odbiorniku. Możliwe są dwa tryby
współpracy detektorów z odbiornikiem:

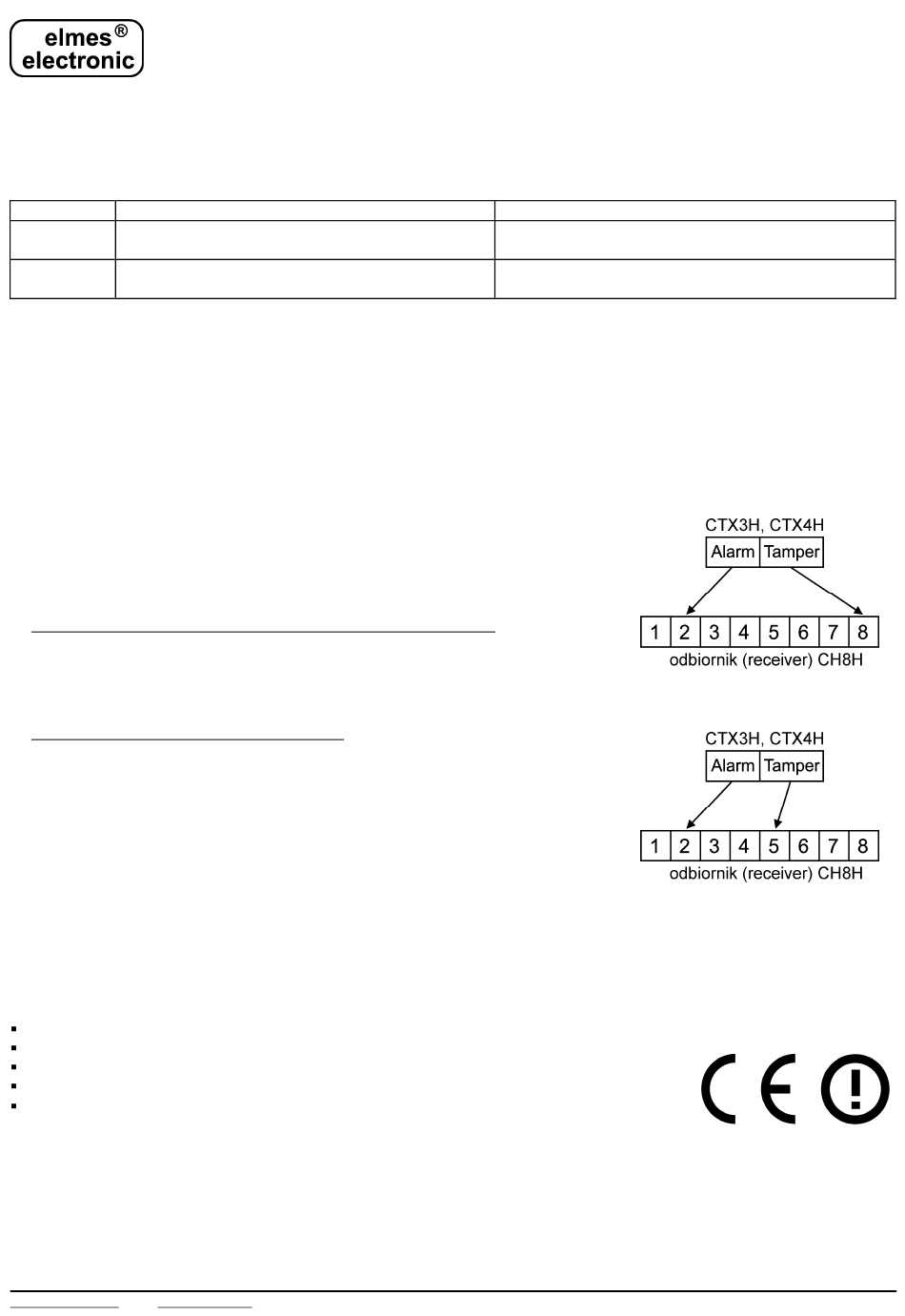

1. Z przekierowaniem alarmu TAMPER do ostatniego wyjścia: programowanie
(np. do wyjścia 2 odbiornika CH8HR - rysunek obok) przeprowadzać pobu-
dzając magnesem nadajnik do transmisji przy zamkniętej obudowie. Alarm
otwarcia/zamknięcia będzie na wyjściu 2 odbiornika, a alarm TAMPER zostanie przekierowany do wyjścia osta-
tniego.
2. Bez przekierowania alarmu TAMPER – z identyfikacją źródła sabotażu:
programowanie przeprowadzić pobudzając nadajnik do nadawania wyłącz-
nikiem TAMPER – np. jak na rysunku obok do 5 wyjścia odbiornika. Alarm
TAMPER sygnalizowany jest wyjściem 5, natomiast alarm otwarcia i za-
mknięcia sygnalizowany jest zawsze 3 wyjścia wcześniej, tj. w przykładzie
jak na rysunku obok, wyjściem numer 2.
Przy zwartej zworce J1 detektory CTX mogą współpracować także z
odbiornikami 1 i 2 wyjściowymi. Nie ma wówczas sygnalizacji TAMPER i
możliwa jest tylko sygnalizacja otwarcia. Zworka J2 w detektorze CTX4H służy do wyboru wyjścia odbiornika w
odbiorniku dwu-wyjściowym: J2 zwarta – wyjście 1, J2 rozwarta – wyjście 2.
Zasięg działania detektorów w przestrzeni otwartej wynosi do 100 m. Żelbet, wilgoć ścian, konstrukcje metalowe oraz zakłócenia od
instalacji elektrycznych mogą ograniczyć zasięg. Przed instalacją należy testować łączność nadajnika z odbiornikiem. W tym celu
można posłużyć się monitorem poziomu sygnału radiowego RFM (sprzedawany oddzielnie).
Specyfikacja
transmisja radiowa (433.92 MHz, <5mW) zmienno kodowa, maksymalny zasięg do 100m w terenie otwartym;
zasilanie CTX3H: bateria alkaliczna 12V typ GP23A, typowo od 1 do 2 lat pracy;
zasilanie CTX4H: bateria alkaliczna 9V, typowo od 3 do 5 lat pracy;
maksymalna odległość magnesu od obudowy detektora: 10mm;
czas alarmu sabotażowego ok. 20s, zakres temperatur pracy: od 0°C do +40°C.
Atest „TECHOM" klasa B. Instytut łączności: Potwierdzenie Zgodności Nr 188/2001.
Gwarancja: Producent udziela dwa lata gwarancji od daty zakupu urządzenia i zobowiązuje się do jego każdorazowej bezpłatnej na-
prawy, jeżeli w okresie gwarancyjnym wystąpią wady z winy producenta. Wadliwe urządzenie należy dostarczyć do miejsca zakupu
czyste i na własny koszt wraz z niniejszą gwarancją z potwierdzoną datą zakupu i opisem uszkodzenia. Gwarancja nie obejmuje
baterii oraz uszkodzeń powstałych w wyniku nieprawidłowego użytkowania, samowolnych regulacji, uszkodzeń mechanicznych,
przeróbek i napraw. Elmes Elektronik nie ponosi odpowiedzialności za straty i szkody bezpośrednie lub pośrednie mogące powstać w
wyniku nieprawidłowości w działaniu instalacji, systemów lub urządzeń, w których zastosowano jego produkty.
elmes@elmes.pl www.elmes.pl
Otwarcie drzwi / okna
zaprogramowany czas
załączenie wyjścia odbiornika
CTX3H i CTX4H
Zamknięcie drzwi / okna
Nie ma transmisji – brak reakcji odbiornika
Trzy transmisje w przypadkowych odstępach czasu –
rozłączenie wyjścia odbiornika
