Elmes Electronic CTX5 Quick Start Manual

Detektory przeznaczone są do przekazywania drogą radiową informacji o otwarciu i zamknięciu drzwi, okna, itp.
Detektor CTX5 składa się z nadajnika z wbudowanym kontaktronem oraz zewnętrznego magnesu i służy do za-
bezpieczenia pojedynczego skrzydła okna lub drzwi. Do zabezpieczenia obu skrzydeł przeznaczony jest detektor
CTX5D, który jest wyposażony w dwa kontaktrony i dwa magnesy.
Detektory mogą pracować w dwóch trybach, wybieranych zworką JP1:
JP1 zwarta – detektor wysyła jedną transmisję radiową do odbiornika w momencie otwarcia okna. Wyjście
odbiornika załącza się na czas ustawiony w odbiorniku. Detektor nie reaguje na zamknięcie okna.
JP1 otwarta – detektor wysyła do odbiornika 3 transmisje radiowe w przypadkowych odstępach czasu zarów-
no w momencie otwarcia, jak i zamknięcia okna. Transmisja w momencie otwarcia okna załącza
wyjście odbiornika na stałe. Wyłączenie wyjścia odbiornika następuje po otrzymaniu transmisji o
zamknięciu okna.
WAŻNE! Po każdej zmianie trybu pracy, detektor należy ponownie zaprogramować do odbiornika.
Detektor posiada złącze (oznaczone literą B) do podłączenia zewnętrznego wyłącznika przewodowego, np.
dodatkowego kontaktronu przewodowego. Zworka A/B pozwala wybrać, czy aktywny ma być kontaktron we-
wnętrzny, czy złącze B. Zwarte piny A zworki oznaczają aktywny kontaktron wewnętrzny. Zwarte piny B ozna-
czają aktywne wejście przewodowe B. Brak zworki na A i B oznacza aktywność kontaktronu wewnętrznego i
wejścia przewodowego jednocześnie (połączenie szeregowe). Przewody od włącznika lub kontaktronu ze-
wnętrznego należy doprowadzić poprzez wycięcie otworu w obudowie.
Alarm sabotażowy TAMPER. Detektor wykrywa próby otwarcia obudowy lub oderwania detektora od podłoża i
wysyła kilka transmisji alarmowych do odbiornika, sygnalizowanych na jednym z jego wyjść.
Transmisje kontrolne. Co 10 godzin detektor wysyła transmisję kontrolną do odbiornika. Jeśli w ciągu 24 go-
dzin odbiornik nie odbierze żadnej z nich, zacznie sygnalizować brak łącza z tym detektorem. Sposób tej sygna-
lizacji opisany jest w instrukcji odbiornika.
Niski poziom napięcia baterii. Informacja o słabej baterii przesyłana jest do odbiornika w każdej transmisji ra-
diowej i jest sygnalizowana zgodnie z opisem odbiornika.
Dioda LED. Dioda LED świeci w czasie transmisji. Zdjęcie zworki LED wyłącza świecenie diody.
Programowanie. Programowanie detektorów CTX5 do central alarmowych i odbiorników Elmes Elektronik.
Programowanie detektorów do central odbywa się zgodnie z opisem podanym w instrukcji centrali. Programując
detektor do odbiornika (zalecane: U4HR, CH8HR, CH20HR) wyboru wyjść alarmowania dokonuje się
w odbiorniku i dostępne są dwa tryby pracy detektorów:
1. Z przekierowaniem alarmu TAMPER do ostatniego wyjścia: progra-
mowanie, np. do wyjścia 2 odbiornika CH8HR - rysunek obok, przeprowa-
dzać pobudzając magnesem detektor do transmisji przy zamkniętej obu-
dowie. Alarm otwarcia/zamknięcia będzie sygnalizowany na wyjściu 2 od-
biornika, a alarm TAMPER będzie przekierowany do wyjścia ostatniego.
2. Bez przekierowania alarmu TAMPER – z identyfikacją źródła sabotażu
w przypadku stosowania wielu detektorów. Programowanie detektora
przeprowadzić wyłącznikiem TAMPER, np. do wyjścia 5 odbiornika, jak na
rysunku obok. Alarm TAMPER sygnalizowany będzie na wyjściu 5, nato-
miast alarm otwarcia/zamknięcia sygnalizowany będzie zawsze 3 wyjścia
wcześniej, tj. w przykładzie jak na rysunku obok, na wyjściu numer 2.
Detektory CTX5 mogą współpracować także z odbiornikami 1 i 2
wyjściowymi, ale tylko przy zwartej zworce JP1 (sygnalizacja tylko otwarcia
okna/drzwi). Sygnalizacja otwarcia obudowy TAMPER nie będzie możliwa.
Zworka JP2 w detektorze służy do wyboru wyjścia w starszych odbiornikach
dwuwyjściowych, w których nie było możliwości wyboru wyjścia w odbiorniku:
JP2 zwarta – wyjście nr 1, JP2 rozwarta – wyjście nr 2.
Specyfikacja
transmisja radiowa (433.92 MHz, <5mW) zmienno-kodowa, maksymalny zasięg do 100m w terenie
otwartym;
pobór prądu: w spoczynku 2,5µA, w czasie nadawania 10mA;
zasilanie: bateria 3V CR123A, typowo 10 lat pracy;
maksymalna odległość magnesu od obudowy detektora: 10mm;
czas alarmu sabotażowego ok. 20s, zakres temperatur pracy: od -25°C do +55°C.
wymiary zewnętrzne detektora (dł/szer/wys): 105/24/27mm;
elmes@elmes.pl www.elmes.pl
BEZPRZEWODOWE MAGNETYCZNE DETEKTORY OTWARCIA I ZAMKNIĘCIA
©Elmes Elektronik 05.2018. Wszystkie prawa zastrzeżone.
CTX5 i CTX5D

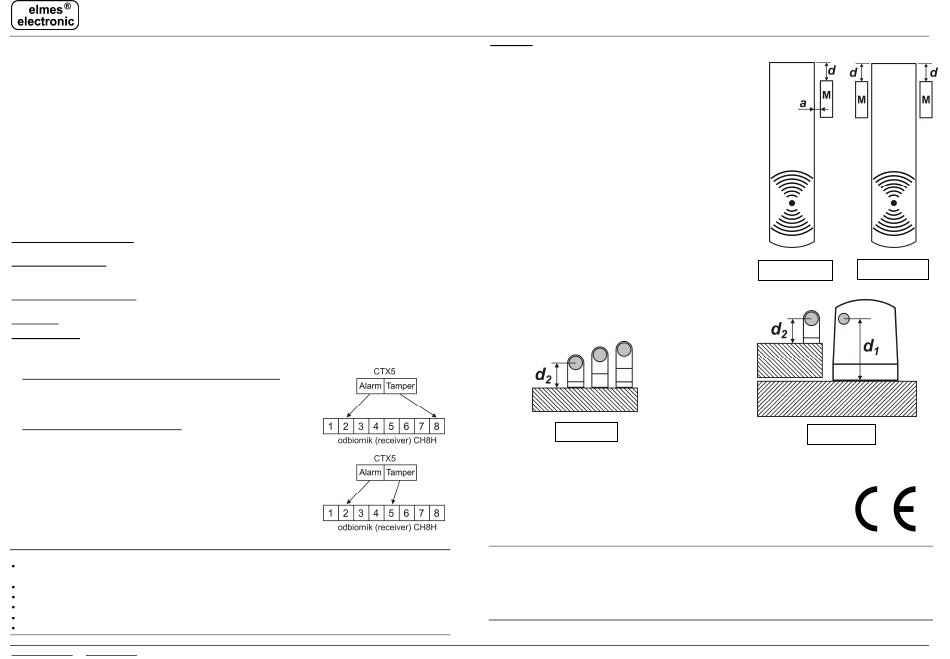

Instalacja. Instalację detektora CTX5 (na jedno skrzydło) wyko-
nuje się wg rysunku 1, natomiast CTX5D (ochrona dwóch skrzy-
deł) – wg rysunku 2. Odległość magnesów (M) od krótszej kra-
wędzi detektora (litera „d" na rysunku) powinna wynosić około 12
mm. Maksymalna odległość magnesu od detektora (litera „a" na
rysunku) wynosi 10mm.
Dzięki konstrukcji modułowej obudowy magnesu z zastosowa-
niem dwóch plastikowych podkładek o różnej grubości, magnes
można zainstalować na trzech różnych wysokościach nad po-
wierzchnią skrzydła – patrz rysunek 3, oznaczenie „d
kość ta może wynieść: 6,7mm, 10,7mm lub 12,7mm. Uwzględnia-
jąc, że kontaktron znajduje się na wysokości 19,5mm nad po-
wierzchnią ramy okiennej („d " na rysunku 4) pozwala to precy-
1
zyjnie dopasować położenie magnesu do położenia kontaktronu.
Instalując magnes najpierw do skrzydła przykręcamy podstawę, a
dla uzyskania najwyższej wysokości – dwie podstawy w układzie
jak na rysunku 3. Następnie zakładamy na zatrzask (klik) górny
element z magnesem.
Zasięg działania detektorów w przestrzeni otwartej wynosi do 100
m. Żelbet, wilgoć ścian, konstrukcje metalowe oraz zakłócenia od
instalacji elektrycznych mogą ograniczyć zasięg. Przed trwałą
instalacją należy przetestować łączność
biornikiem. W tym celu można posłużyć się monitorem poziomu
sygnału radiowego RFM (sprzedawany oddzielnie).
Rys./Diag 3
