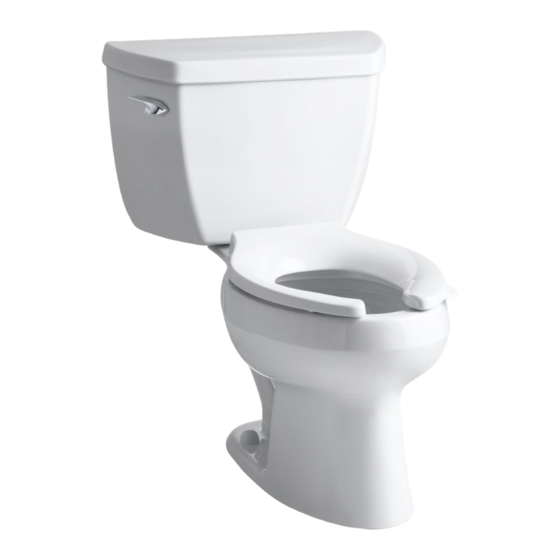

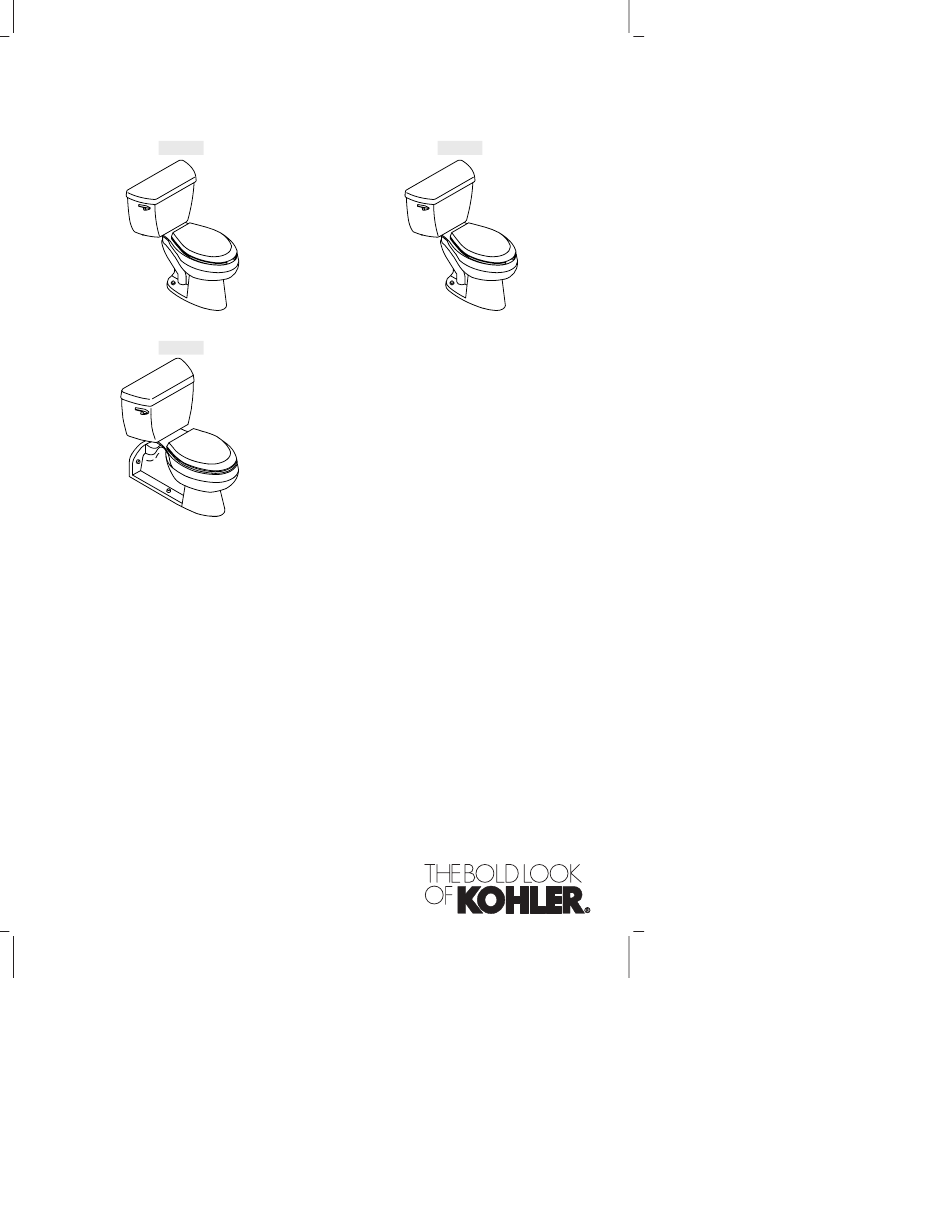

Installation Guide Pressure Assisted Toilets K-3493 K-3505 K-3554 M product numbers are for Mexico (i.e. K-12345M) Los números de productos seguidos de M corresponden a México (Ej. K-12345M) Français, page “Français-1” Español, página ″Español-1” 1044956-2-B...
Tools and Materials Tape Supply 10" Adjustable Sponge Level Putty Knife Measure Shut-Off Wrench Valve Plus: • 5/16" T-Bolts with Nuts and Washers • Metal File • Toilet Supply Tubing Tubing Cutter Wax Seal Safety • Hacksaw Glasses • Screwdriver Thank You For Choosing Kohler Company We appreciate your commitment to Kohler quality.
Page 3
T-Bolt Scrape off the old wax seal Closet Flange 1. Remove the Existing Toilet CAUTION: Risk of hazardous gases. If the new toilet is not installed immediately, temporarily place a rag in the closet flange. Turn off the water supply. Flush the toilet.
Page 4
Wax Seal Bolt Cap Bottom of Bowl Bolt Cap Base Washer T-Bolt Closet Flange T-Bolt 2. Install the New Toilet CAUTION: Risk of trap seal loss in back-to-back installations. To prevent a trap seal loss, back-to-back toilet installations must be connected to a vertical stack using one of the following three fittings: double fixture, double combination wye and 1/8 bends, or double wye and 1/8 bends.
Verify that the factory installed rubber spacers are in place on the tank bolts. For Models K-3493 and K-3505 Only: IMPORTANT! DO NOT remove the rubber spacers before assembling the tank to the bowl. For Model K-3554 Only: IMPORTANT! To achieve a watertight seal, the rubber spacers must be removed before assembling the tank to the bowl.
Page 6
Install the Tank (cont.) IMPORTANT! For Models K-3493 and K-3505 Only: Tighten the nuts until the rubber spacer makes contact with the top of the bowl and the spacers begin to compress. Tighten the nuts until they are snug. Do not overtighten the nuts.
Compression Washer Fill Valve Tubing Supply Shank Compression Seal Washer Ferrule Coupling Supply Shut-Off Valve Supply Shut-Off Valve Connection 4. Complete the Installation Install the trip lever if one is not already installed. Follow the instructions packed with the trip lever. Connect the supply shut-off valve to the toilet supply shank.
Page 8
1/16" (2 mm) – 1/8" (3 mm) Gap Setscrew Plunger Arm Actuator 5. Gap Clearance NOTE: If the toilet does not activate, the gap between the actuator and the plunger arm may need to be reset. Make sure the trip lever handle is installed and the trip lever nut is tight.
Guide d’installation W.C. à pression assistée Outils et matériels Niveau à Éponge Couteau 10" Clé à Valve Mètre bulle à mastic molette d'arrêt ruban • Boulon en T de 5/16" avec écrous et rondelles • Lime en fer • Tuyau pour W.C. Joint Lunettes de Coupe...
Page 10
Avant de commencer (cont.) ATTENTION : Risque d’endommagement du produit. Ne pas utiliser d’huiles ou de lubrifiants sur ou dans le système de pression. Respecter tous les codes de plomberie et de bâtiment locaux. Examiner soigneusement le nouveau W.C. pour en déceler tout dommage.
Page 11
Boulons en T Retirer le vieux joint en cire Bride de sol pour W.C. 1. Retirer le W.C. éxistant ATTENTION : Risque d’émanation de gaz nocifs. Si l’installation du nouveau W.C. n’est pas immédiate, recouvrir temporairement la bride avec un chiffon. Fermer l’alimentation d’eau.
Page 12
Joint en cire Cache-boulon Écrou Base du W.C. Rondelle Cache-boulon Boulons en T Bride de sol Boulons en T 2. Installer le nouveau W.C. ATTENTION : Risque de perte du joint d’étanchéité du siphon dans des installations dos à dos. Pour prévenir toute possibilité de perte du joint d’étanchéité...
Page 13
Installer le nouveau W.C. (cont.) Aligner et baisser le W.C. sur la bride les boulons en T. Appliquer une pression de tout le poids du corps autour du W.C. pour fixer le joint. Serrer soigneusement les écrous. Kohler Co. Français-5 1044956-2-B...
Page 14
Vérifier que les espaceurs en caoutchouc installés en usine soient en place sur les boulons de réservoir. Pour les modèles K-3493 et K-3505 uniquement: IMPORTANT ! NE PAS retirer les espaceurs en caoutchouc avant l’assemblage du réservoir à la cuvette.
Page 15
Assembler les rondelles et les écrous sur les boulons du réservoir. IMPORTANT ! Pour les modèles K-3493 et K-3505 uniquement: Serrer les écrous jusqu’à ce que les espaceurs en caoutchouc soient en contact avec le dessus de la cuvette et qu’ils commencent à...
Rondelle à Ecrou de compression la valve de remplissage Tuyauterie Manche d'alimentation Écrou à Rondelle compression d'étanchéité Collet Écrou de couplage Valve d'arrêt de l'alimentation Connexion de valve d'arrêt d'alimentation 4. Compléter l’installation Installer le levier de déclenchement s’il ne l’est pas déjà. Suivre les instructions fournies avec le levier de déclenchement.
Page 17
Espace de 1/16" (2 mm) – Vis de retenue 1/8" (3 mm) Bras du plongeur Interrupteur 5. Intervalle d’espacement REMARQUE : Si la chasse du W.C. ne se déclenche pas, le dégagement entre l’actionneur et le bras du plongeur nécessitera peut être un réajustement.
Guía de instalación Inodoros de presión asistida Herramientas y materiales Llave de Cinta Llave ajustable Esponja Nivel Espátula paso del métrica de 10" Más: suministro • Pernos en T de 5/16" con tuercas y arandelas • Lima metálica • Tubo de suministro del inodoro Sello Lentes de •...
Page 19
Antes de comenzar (cont.) PRECAUCIÓN: Riesgo de daños al producto. No utilice aceites ni lubricantes sobre o en el sistema de presión. Cumpla con todos los códigos locales de plomería y de construcción. Revise atentamente el nuevo inodoro para ver si está dañado. Si no hay ninguna llave de paso debajo del tanque del inodoro viejo, instale una antes de montar el nuevo inodoro.
Page 20
Perno en T Raspe el sello de cera viejo. Brida de inodoros 1. Desmonte el inodoro existente PRECAUCIÓN: Riesgo de fuga de gases nocivos. Si el inodoro nuevo no se instala de inmediato, cubra la brida temporalmente con un trapo. Cierre el suministro principal del agua.
