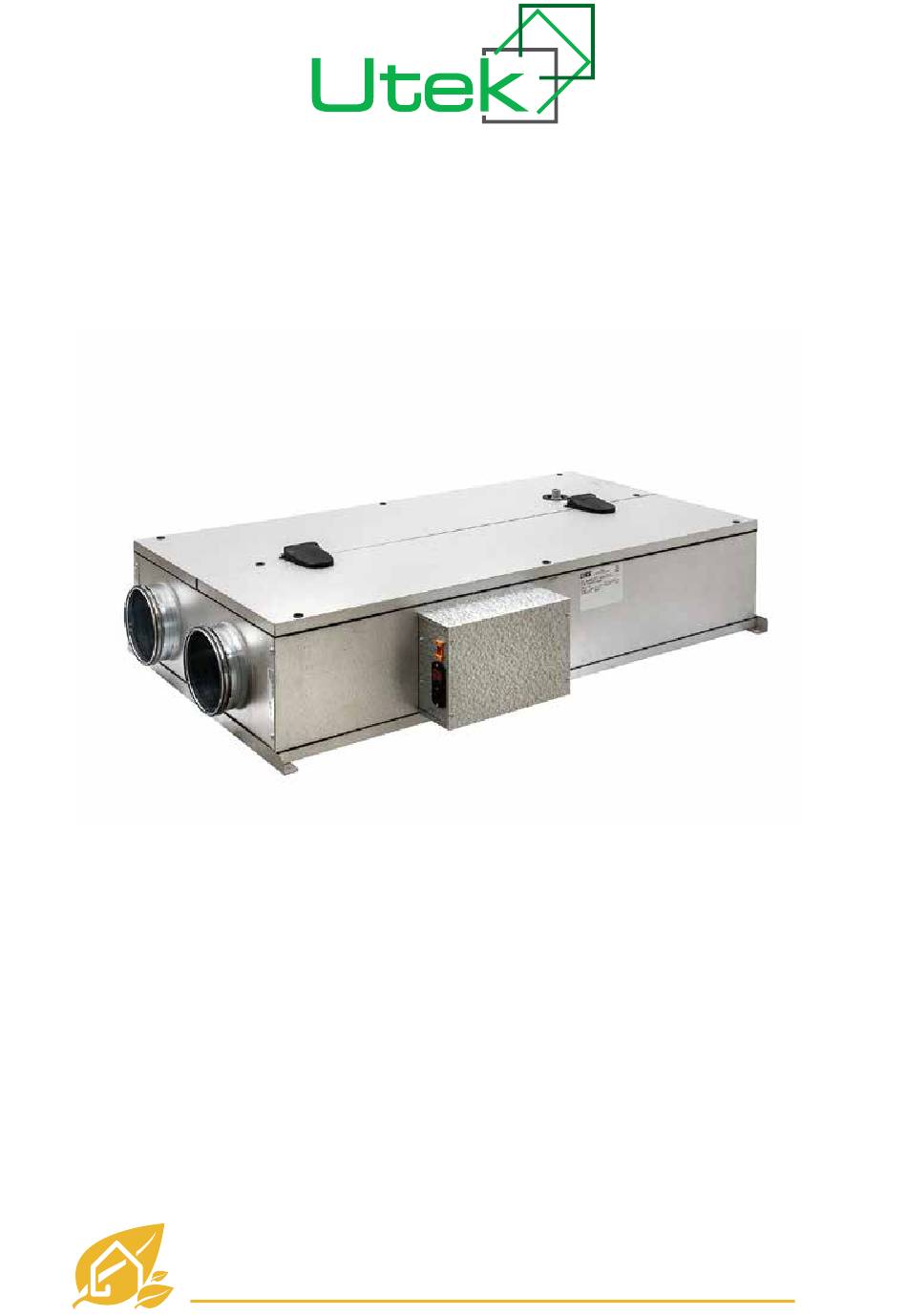

- Page 1 MANUALE DI INSTALLAZIONE, USO E MANUTENZIONE GUIDE FOR INSTALLATION, USE AND MAINTENANCE FLAT UNITÀ DI VENTILAZIONE con RECUPERO DI CALORE per EDIFICI RESIDENZIALI HEAT RECOVERY VENTILATION UNITS for RESIDENTIAL BUILDINGS...
- Page 2 Gentile Cliente Dear Customer Grazie per l’attenzione al prodotto UTEK, progettato Thanks for your attention to the product UTEK , designed e realizzato per garantire all’Utilizzatore valori reali: and manufactured to ensure the real values to the User : Qualità, Sicurezza e Risparmio sui consumi.
-
Page 3: Norme Generali
NORME DI SICUREZZA E MARCHIATURA “CE” SAFETY STANDARDS AND “CE” MARKING I nostri tecnici sono impegnati quotidianamente nella Our technicians are steadily engaged in research and ricerca e nello sviluppo studiando prodotti sempre più development of more and more efficient products in efficienti nel rispetto delle “norme”... - Page 4 CONDIZIONI DI INSTALLAZIONE INSTALLATION CONDITIONS Installazione all’interno di edifici residenziali con tempera- Installation allowed inside the buildings or outdoor, with tura ambiente compresa tra 0° e +45°C temperature between 0° to +45° C Da evitare: To avoid: - aree in prossimità di fonti di calore, vapore, gas infiamma- - areas near sources of heat source, steam, flammable bili e/o esplosivi, aree particolarmente polverose and/or explosives gases, dusty areas...
- Page 5 RICEVIMENTO DELLA MERCE GOODS RECEPTION Ogni prodotto viene controllato accuratamente prima di Each product is carefully checked before shipping. On essere spedito. All’atto del ricevimento occorre controllare goods reception, it is necessary to make sure that products che il prodotto non abbia subito danni durante il trasporto, have not suffered any damages during transport.
-
Page 6: Smontaggio E Montaggio
Lo smaltimento abusivo del prodotto da parte The penalties provided for must be effective, proportionate dell’utente comporta l’applicazione delle sanzioni di cui la and dissuasive. corrente normativa di legge. CLA & UTEK ha scelto di aderire a Consorzio ReMedia, prima-rio Sistema Collettivo garantisce... - Page 7 Spazi minimi necessari per le operazioni di manutenzione (mm) Minimum space required for the maintenance (mm) A [mm] B [mm] UNITÀ FLAT 1 FLAT 2 1133 Questa operazione deve essere svolta SOLO DA PERSONALE QUALIFICATO This operation must be performed ONLY BY QUALIFIED STAFF Installare l’unità...
- Page 8 Spazi minimi necessari per le operazioni di manutenzione (mm) Minimum space required for the maintenance (mm) A [mm] B [mm] UNITÀ FLAT 1 FLAT 2 1133 Questa operazione deve essere svolta SOLO DA PERSONALE QUALIFICATO This operation must be performed ONLY BY QUALIFIED STAFF Installare l’unità...
- Page 9 BATTERIA AD ACQUA DI POST RISCALDAMENTO/RAFFRESCAMENTO | POST HEATING / COOLING WATER COIL Verticale a parete Orizzontale a pavimento Orizzontale a soffitto Vertical mounting, at wall Horizontal mounting, on Horizontal mounting, at floor ceeiling POST-RISCALDAMENTO ELETTRICO |ELETTRICAL POST-HEATING (REL-M) Orizzontale a soffitto Verticale a parete Orizzontale a pavimento Horizontal mounting, at...
- Page 10 CAUTION: Before performing any procedure on the unit make sure that there is no voltage DPI: dispositivi di protezione individuale PPE: Personal Protective Equipment Gli schemi elettrici sono disponibili sul sito www.utek-air.it Electrical diagrams are available on the website www.utek-air.it CONFIGURAZIONE ORIZZONTALE...
- Page 11 MANUTENZIONE E PULIZIA FILTRI MAINTENANCE AND CLEANING OF FILTERS Questa operazione deve essere svolta SOLO DA PERSONALE QUALIFICATO This operation must be performed ONLY BY QUALIFIED STAFF ATTENZIONE: prima di effettuare una qualsiasi procedura sull’unità assicurarsi che non vi sia tensione CAUTION: Before performing any procedure on the unit make sure that there is no voltage DPI: dispositivi di protezione individuale PPE: Personal Protective Equipment...
- Page 12 CAUTION: Before performing any procedure on the unit make sure that there is no voltage DPI: dispositivi di protezione individuale PPE: Personal Protective Equipment Vedere il video di manutenzione all’indirizzo www.utek-air.it View the video about maintenance in our website www.utek-air.it PRECAUZIONE NELLA MOVIMENTAZIONE DELLO SCAMBIATORE DI CALORE: toccare solo dove segnato (mano)
-
Page 13: Anomalie Di Funzionamento
Anomalie di funzionamento Anomalia Cause Rimedi a) Verificare i dati di targa del motore Avviamento difficoltoso a) Tensione d’alimentazione ridotta. b) Coppia di spunto del motore b) Chiudere le serrande fino al raggiungimento insufficiente della piena velocità. Nel caso provvedere alla sostituzione del motore. Calo di prestazioni dopo un periodo di a) Perdita nel circuito a monte e/o a)Verificadel circuito e ripristino... -
Page 14: Troubleshooting
Troubleshooting Fault Causes Remedies a) Reduced supply voltage a) Check motor plate data Difficult start b) Close the air locks to reach full b) Insufficient motor static torque speed. If necessary, replace the motor Airflow performance drop after a a) Air leak before and/or after the fan a) Circuit check and restore to original period of acceptable operation... -
Page 15: Gentile Cliente
Quality, Safety and Savings on working. Istruzioni originali - Original instructions | dal: - from: 2017/03/01 | Rel: 02 | MANUAL_IT_UK FLAT CLA S.r.l. Via Nazionale,132 23036 San Giacomo di Teglio (So) Italy | Tel.+39 0342 786116 | utek-air.it | cla-air.it...
