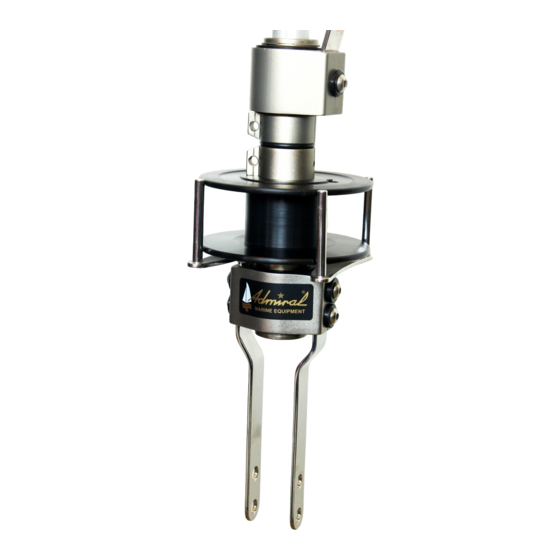

R 30 MONTAJ KILAVUZU-

R 30 INSTALLATION GUIDE

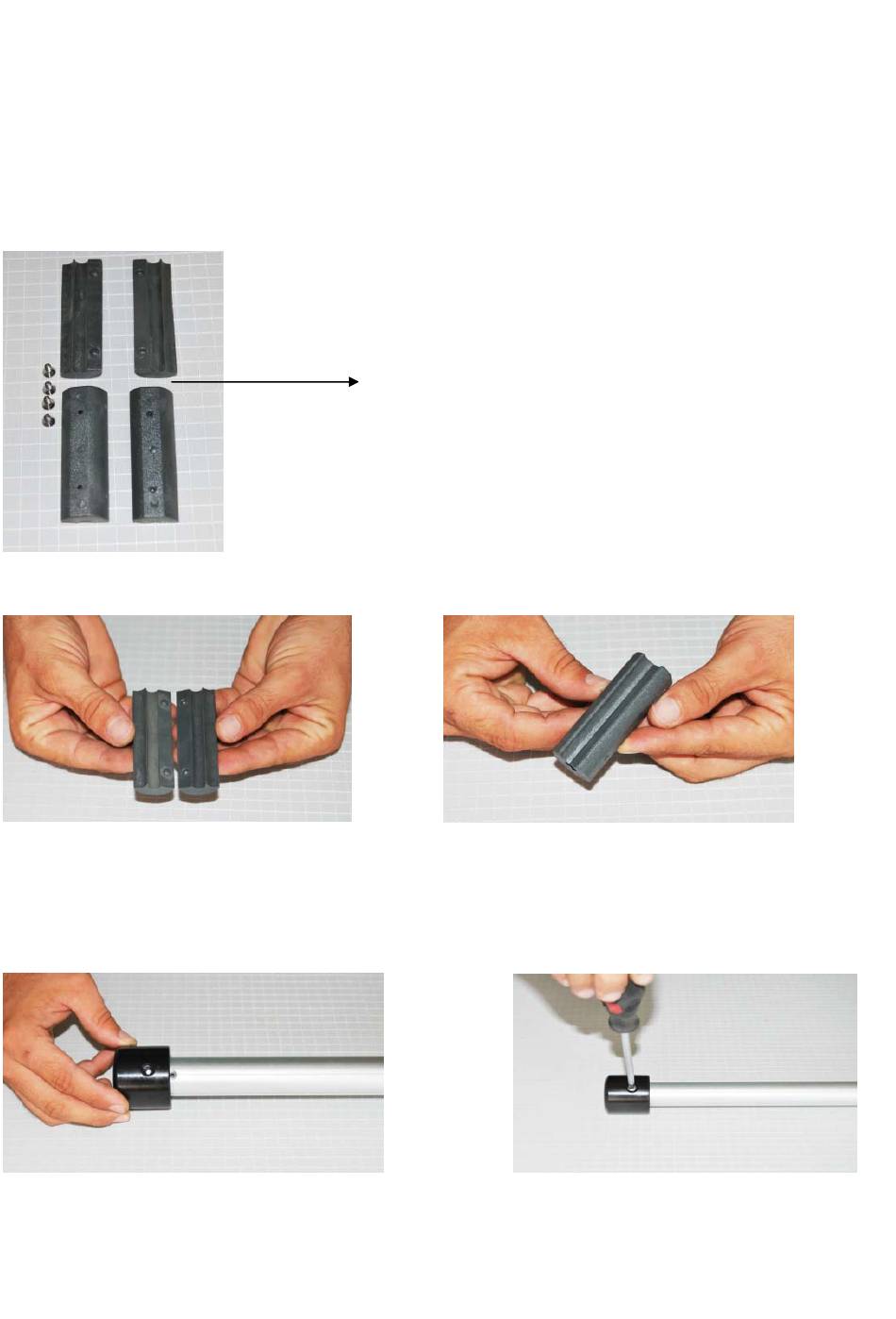

R 30 furler adaptörleri iki parçadan oluşmaktadır. Bir parçada yuva, diğerinde ise yuvaya giren çıkıntılar bulunmaktadır. Bu iki parça

şekilde görüldüğü gibi kapatılır.- The R 30 adaptors consist of two pieces. One piece has a slot, and the the other has a bulge that fits

into the slot. These two pieces are joined together as shown in the picture.

Tepe şapkasını takarken delik yuvaları profilinkine denk

gelene kadar geçiriniz. – To install the top hat, slide the

profile into the top hat until the screw holes meet.

Adaptörler-Adaptors

Tepe şapkasını taktıktan sonra vidayı yerleştirip

yıldız uçlu tornavidayla sıkınız.-After installing the

top hat, place the screw on the hole and tighten the

screw with a philips screwdriver.

Need help?

Do you have a question about the R30 and is the answer not in the manual?

Page 1 R 30 MONTAJ KILAVUZU- R 30 INSTALLATION GUIDE Adaptörler-Adaptors R 30 furler adaptörleri iki parçadan oluşmaktadır. Bir parçada yuva, diğerinde ise yuvaya giren çıkıntılar bulunmaktadır. Bu iki parça şekilde görüldüğü gibi kapatılır.- The R 30 adaptors consist of two pieces. One piece has a slot, and the the other has a bulge that fits into the slot.
Page 2 Birleştirdiğiniz adaptörün dış kısmında kalan montaj vidası yuvası, Profilin içine yerleştirdiğiniz adaptörü, üzerine lak profil üzerindeki deliklere denk gelecek şekilde profilin içine sürdüğünüz vida ile profile sabitleyiniz. –Apply the adhesive yerleştiriniz. Diğer montaj vidası yuvası profilin dışında on the screw and fasten the adaptor to the profile. kalmalıdır.- Place the adaptor into the profile so that the screw socket on the adaptor you connected meets the hole on the profile.
Page 3 Saplamayı taktıktan sonra, sarma sisteminin lamalarının üzeri düz olan kısımlarını saplamaya geçirip somunları takınız, fakat sıkmayınız. Bu işlemi yaptıktan sonra, tamburu profilin üzerinden aşağıya doğru kaydırıp tamburun alt kısmında bulunan lama yuvalarına yerleştiriniz. Lamanın üzerindeki delik ile tambur üzerindeki deliği denk getirdikten sonra, vidalarını alyen anahtarla sıkıp sabitleyiniz. Daha sonra saplama üzerine taktığınız somunları...
