Summary of Contents for Nubeo Manta Abalone

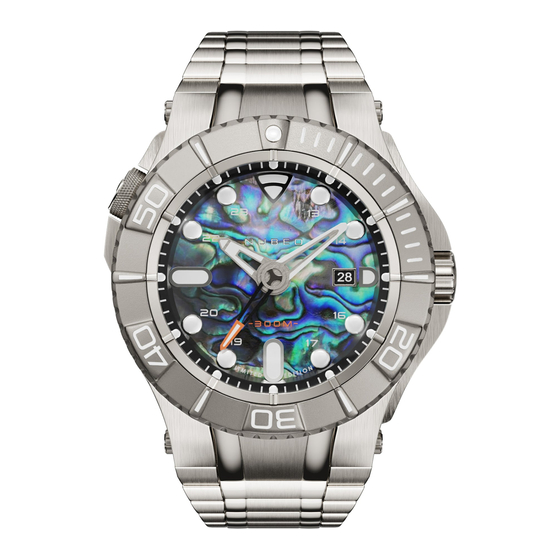

  • Page 3 The iridescent glow and rich colour play of the Manta Abalone Limited Edition echoes the vast ranging textures of light seen in the deep seas. Its formation is similar to traditional mother of pearl. Just as the same nacre that makes mother of pearl can also form pearls, so too can abalone.

  • Page 4: Automatic Watches

    AUTOMATIC WATCHES This timepiece is equipped with a self-winding Mechanical Automatic movement. It does not need a battery. It is powered by the motions of the user’s own wrist during the wear of the watch automatically. You may also choose to wind the watch manually.

  • Page 5: Screw-Down Crown

    PLEASE READ THE FOLLOWING BEFORE UNSCREWING THE CROWN SCREW-DOWN CROWN This watch is equipped with a screw down crown. Do not pull the crown unless it is unscrewed first. TO UNSCREW: Turn the crown anti-clockwise until it turns freely without tension. Gently pull the crown out to the other desired positions for watch setting (see specific operating instructions on the following pages).
  • Page 6 AUTOMATIC 3 HANDS WITH DATE Hour Hand Minute Hand Helium Release Screwed Valve Down Position Crown Positions Second Hand Date As your watch has a screw down crown feature, release the watch from the screw-down position before setting.

  • Page 7: Time Setting

    TIME SETTING 1. Pull the crown out to position 3, its maximum extension. The second hand will stop moving. 2. Turn the crown either clockwise or anti-clockwise until the watch hands are positioned at the desired time. 3. When the desired time is reached push the crown back to position 1 and screw down if applicable.

  • Page 8: Date Setting

    DATE SETTING 1. Pull the crown out to position 2. 2. Turn the crown clockwise or anti-clockwise until the desired date is shown in the date window. 3. When the desired date is reached push the crown back to position 1 and screw down if applicable.
  • Page 9 HELIUM RELEASE VALVE This NUBEO timepiece is equipped with a Helium Release Valve. It provides functionality for professional divers operating at great depths for prolonged periods of time or under saturation. When commercial divers operate at great depths, they often spend prolonged hours in diving bells under pressure breathing a breathing gas that contains the gases helium or hydrogen.
  • Page 10 The helium release valve does not need any manual intervention or adjustment; it automatically releases the helium or hydrogen used in the breathing gas mix trapped inside the watch case. Please make sure to employ the screw-down crown on your timepiece for maximum water protection.
  • Page 11 HOW TO USE A DEPLOYMENT CLASP Press the buttons on the clasp sides Flip the cover...

  • Page 12: Water Resistant

    WATER RESISTANT All Nubeo timepieces are designed with a minimum water resistance rating of 5 ATM (50m). The water-resistance of a timepiece protects the movement from dust, moisture, and risk of damage to the movement should it be immersed in water.
  • Page 13 USE PRECAUTIONS - RESISTANCE TO WATER All Nubeo timepiece are designed to withstand use as indicated on the following chart. Always make sure the crown is screwed-down completely before use.

  • Page 14: Care And Precautions

    CARE AND PRECAUTIONS Each Nubeo timepiece is designed and manufactured to exceed the highest of standards. In order to ensure optimal performance and longevity from your timepiece, please review the simple guidelines for care and precautions of your new Nubeo timepiece.
  • Page 15 GENERAL INSTRUCTIONS FOR MECHANICAL AND AUTOMATIC WATCHES When manually winding a watch always turn the crown in a clockwise direction. Do not force the crown when you feel the spring become tense toward the end of the winding process. Daily winding is recommended even if you believe that your watch has enough power, its always a good idea to give your mechanical watch a quick wind before wearing it for the day.
  • Page 16 TWO (2) YEAR INTERNATIONAL WARRANTY Your Nubeo watch is warranted for a period two (2) years from the original date of purchase under the terms and conditions of the warranty. The Nubeo warranty covers materials and manufacturing defects. A copy of the receipt or dealer stamp in the warranty booklet is required for proof of purchase.

  • Page 17: Not Covered By Warranty

    - There is no presentation of the warranty. This warranty is void if the watch has been damaged by accident, negligence of persons other than authorized Nubeo sales or services agents, unauthorized service, or other factors not due to defects in materials or workmanship.
  • Page 18 These charges are subject to change. For repairs of your Nubeo watch, we recommend that you contact an authorized Nubeo dealer or the authorized international watch service center closest to you.
  • Page 19 BEDIENUNGSANLEITUNG (DEUTSCH)
  • Page 20 AUTOMATISCHE UHREN Dieser Zeitmesser ist mit einem mechanischen Automatikwerk mit automatischem Aufzug ausgestattet. Er benötigt keine Batterie. Es wird durch die Bewegungen des eigenen Handgelenks während des Tragens der Uhr automatisch aufgezogen. Sie können sich auch dafür entscheiden, die Uhr manuell aufzuziehen. Bevor Sie Ihre Uhr tragen, stellen Sie sicher, dass sie mit 10 Umdrehungen der Krone im Uhrzeigersinn aufgezogen wird.
  • Page 21 BITTE LESEN SIE DIE FOLGENDEN PUNKTE, BEVOR SIE DIE KRONE ABSCHRAUBEN VERSCHRAUBTE KRONE Diese Uhr ist möglicherweise mit einer verschraubten Krone ausgestattet. Ziehen Sie die Krone nur dann heraus, wenn sie zuvor gelöst wurde. Drehen Sie die Krone gegen den Zum Lösen: Uhrzeigersinn, bis sie sich ohne Spannung frei dreht.
  • Page 22 AUTOMATISCHE 3 HÄNDE MIT DATUM Stundenzeiger Minutenzeiger Helium- Verschraubte Ablassventil Krone Kronen- positionen Sekundenzeiger Datum Wie Ihre Uhr über eine verschraubte Krone verfügt, lösen Sie die verschraubte Position.

  • Page 23: Einstellen Der Uhrzeit

    EINSTELLEN DER UHRZEIT 1. Ziehen Sie die Krone bis zur Position 3, ihrer maximalen Auszugslänge, heraus. Der Sekundenzeiger bleibt stehen. 2. Drehen Sie die Krone entweder im oder gegen den Uhrzeigersinn, bis die Uhrzeiger auf die gewünschte Zeit gestellt sind. 3.

  • Page 24: Einstellen Des Datums

    EINSTELLEN DES DATUMS 1. Ziehen Sie die Krone auf Position 2 heraus. 2. Drehen Sie die Krone im oder gegen den Uhrzeigersinn, bis das gewünschte Datum im Datumsfenster angezeigt wird. 3. Wenn das gewünschte Datum erreicht ist, drücken Sie die Krone zurück auf Position 1 und verschrauben Sie sie gegebenenfalls.
  • Page 25 HELIUM-ABLASSVENTIL Dieser NUBEO-Zeitmesser ist mit einem Helium-Ablassventil ausgestattet. Es bietet Funktionen für Berufstaucher, die in großen Tiefen über längere Zeiträume oder unter Sättigung arbeiten. Wenn kommerzielle Taucher in großen Tiefen arbeiten, verbringen sie oft über längere Stunden in Taucherglocken unter Druck und atmen ein Atmungsgas ein, das die Gase Helium oder Wasserstoff enthält.
  • Page 26 Uhrengehäuses und seiner Umgebung auf. Abhängig von der Konstruktion des Uhrengehäuses und des Uhrglases kann dieser Effekt zu Schäden an der Uhr führen, z.B. zum Abspringen des Uhrglases. Helium-Ablassventil benötigt keine manuellen Eingriffe oder Einstellungen, es gibt automatisch im Atemgasgemisch enthaltenes Helium oder Wasserstoff ab, das im Inneren des Uhrengehäuses eingeschlossen ist.
  • Page 27 WIE BENUTZT MAN DEN FALTSCHLIESSE Drücken Sie die Knöpfe an der Faltschließe Klappen Sie die Abdeckung auf...
  • Page 28 WASSERBESTÄNDIGKEIT Alle Nubeo Zeitmesser sind bis 5 BAR wasserfest. Die Wasserfestigkeit einer Uhr schützt das Uhrwerk vor Staub, Feuchtigkeit und Beschädigung, sollte sie ins Wasser getaucht werden. In der Tabelle finden Sie Richtlinien für die empfohlenen Einsatzbereiche für verschiedene Druckstufen.
  • Page 29 VORSICHTSMASSNAHMEN - WASSERFESTIGKEIT Alle Nubeo-Uhren sind so konzipiert, dass sie dem Gebrauch gemäß der folgenden Tabelle standhalten. Vergewissern Sie sich vor dem Gebrauch immer, dass die Krone vollständig verschraubt ist.
  • Page 30 PFLEGE UND VORSICHTSMASSNAHMEN Bei der Entwicklung und Fertigung der Nubeo Zeitmesser legen wir Wert darauf, sogar höchste Qualitätsstandards zu übertreffen. Lesen Sie bitte diese Pflegerichtlinien und Vorsichtsmaßnahmen für Ihren Nubeo Zeitmesser, um eine optimale Leistung und die Langlebigkeit Ihrer Uhr sicherzustellen.
  • Page 31 ALLGEMEINE ANWEISUNGEN FÜR MECHANISCHE UND AUTOMATISCHE UHREN Beim manuellen Aufziehen einer Uhr drehen Sie die Krone immer im Uhrzeigersinn. Achten Sie darauf, dass die Krone nicht mit Gewalt angezogen wird, wenn Sie spüren, dass die Feder gegen Ende des Aufzugsvorgangs stark gespannt ist.
  • Page 32 ZWEI (2) JAHRE INTERNATIONALE GARANTIE Die Garantie für Ihre Nubeo Uhr gilt für zwei (2) Jahre ab Kaufdatum gemäß den vorliegenden Garantiebedingungen. Die Nubeo Garantie deckt Material- und Herstellungsfehler ab. Als Kaufbeleg ist eine Kopie der Rechnung oder ein Händlerstempel im Garantieheft erforderlich.
  • Page 33 - Keine Vorlage der Garantiebescheinigung. Diese Garantie ist ungültig, wenn die Uhr durch ein Versehen, Fahrlässigkeit von Personen, die keine autorisierten Nubeo Verkaufs- oder Servicevertreter sind, nicht autorisierten Service oder andere Faktoren, die nicht auf Material- oder Verarbeitungsfehler zurückzuführen sind, beschädigt wurde.
  • Page 34 Kundendienst die gewünschten Arbeiten gegen eine Gebühr, je nach Art der Uhr und gewünschten Arbeiten, durchführen. Änderungen dieser Gebühren sind vorbehalten. Für Reparaturen Ihrer Nubeo Uhr empfehlen wir, dass Sie Ihren autorisierten Nubeo Händler oder einen autorisierten internationalen Kundendienst in Ihrer Nähe kontaktieren.
  • Page 36 V O L . 1 . 2 1 E N / D E...
