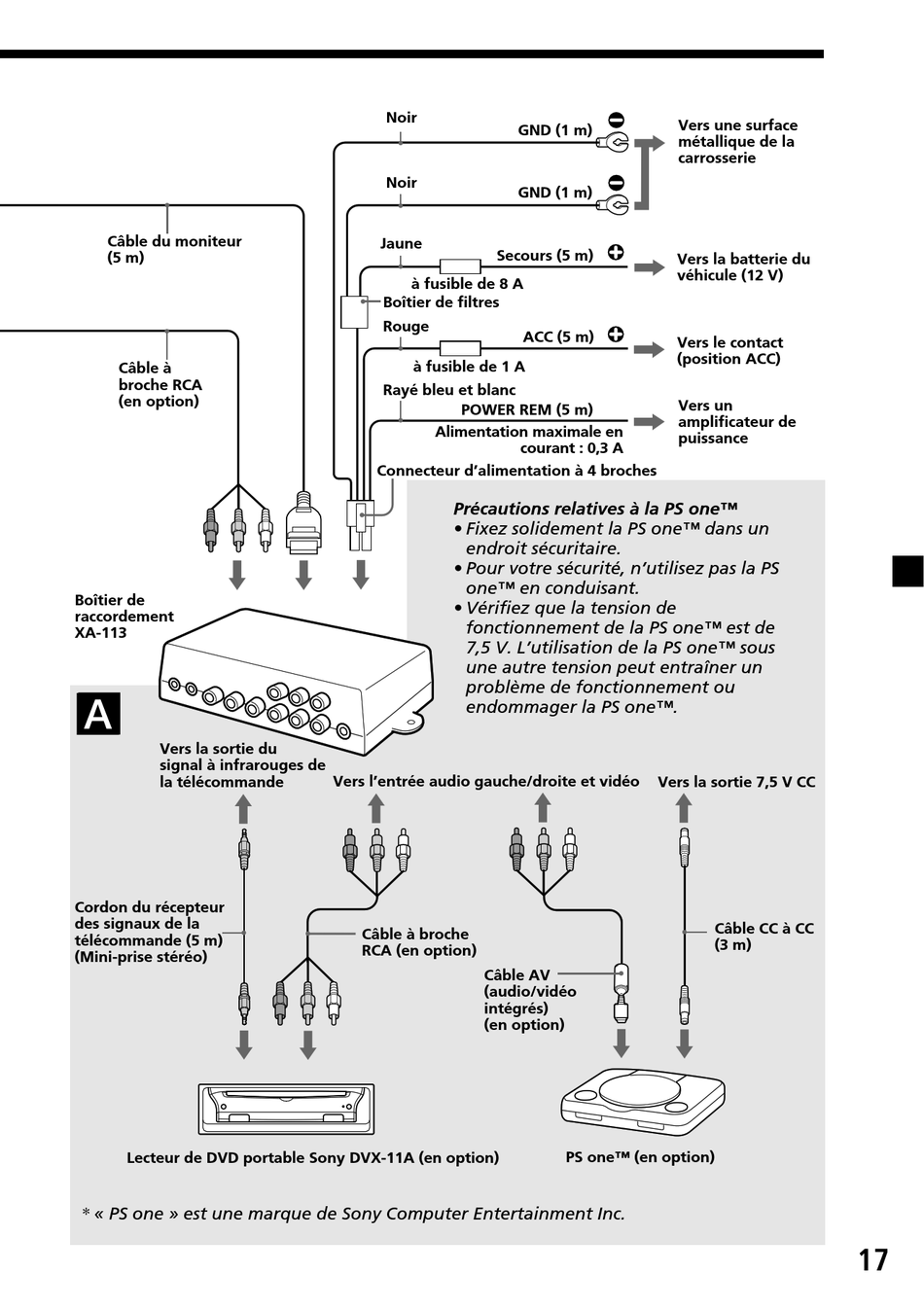

Câble du moniteur
(5 m)
Câble à
broche RCA
(en option)
Boîtier de
raccordement
XA-113
A
Vers la sortie du
signal à infrarouges de
la télécommande
Cordon du récepteur
des signaux de la
télécommande (5 m)
(Mini-prise stéréo)
Lecteur de DVD portable Sony DVX-11A (en option)
* « PS one » est une marque de Sony Computer Entertainment Inc.
Noir
Noir
Jaune
Secours (5 m)
à fusible de 8 A
Boîtier de filtres
Rouge
à fusible de 1 A
Rayé bleu et blanc
POWER REM (5 m)
Alimentation maximale en
Connecteur d'alimentation à 4 broches
Précautions relatives à la PS one™
• Fixez solidement la PS one™ dans un
endroit sécuritaire.
• Pour votre sécurité, n'utilisez pas la PS
one™ en conduisant.
• Vérifiez que la tension de
fonctionnement de la PS one™ est de
7,5 V. L'utilisation de la PS one™ sous
une autre tension peut entraîner un
problème de fonctionnement ou
endommager la PS one™.
Vers l'entrée audio gauche/droite et vidéo
Câble à broche
RCA (en option)
Câble AV
(audio/vidéo
intégrés)
(en option)
Vers une surface
GND (1 m)
métallique de la
carrosserie
GND (1 m)
Vers la batterie du
véhicule (12 V)
ACC (5 m)
Vers le contact
(position ACC)
Vers un
amplificateur de
puissance
courant : 0,3 A
Vers la sortie 7,5 V CC
PS one™ (en option)
Câble CC à CC
(3 m)
