CEA AQC21 Manual

Built-in shower head with rain jet, led chromotherapy and silicone nozzles
Hide thumbs
Table of Contents

Advertisement

Quick Links

Download this manual

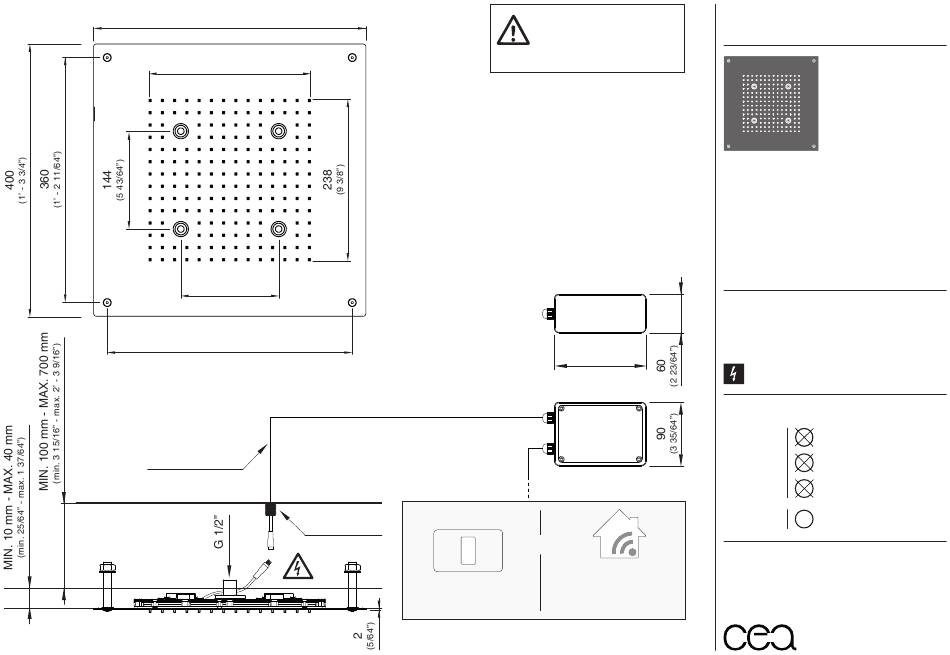

400
(1' - 3 3/4")
238
(9 3/8")
144
(5 43/64")
360
(1' - 2 11/64")
L. 5000 mm (5 m)
(L. 16' - 4 27/32")
MIN. Ø20 mm
(MIN. Ø25/32")
Una centralina di controllo
gestisce un solo soffione /
Each LED control unit operates
only one shower head
LED CONTROL UNIT
CENTRALINA
INPUT: 100 - 220VAC 50/60HZ
OUTPUT: 12V
(5 1/8")
(NOT INCLUDED)
OR
HOME AUTOMATION
ON/OFF SWITCH
INTERRUTTORE ON/OFF
SISTEMI DI DOMOTICA
AQC21
AQC21/FREE IDEAS
AISI 316/L STAINLESS STEEL
Soffione ad incasso con getto a pioggia, LED cromoterapia e
ugelli in silicone, completo di centralina di controllo. Da abbinare
ad interruttore On/Off non incluso
Built-in shower head with rain jet, LED chromotherapy and
silicone nozzles. LED control unit included to combine with an
On/Off switch not included
CEA DESIGN STUDIO
130
Prodotto che necessita di collegamento elettrico
Product that needs electrical connection
MANUTENZIONE / MAINTENANCE
NON UTILIZZARE
DO NOT USE
UTILIZZARE
TO USE
Questi disegni sono proprietà di CEADESIGN SRL s.u. pertanto non potranno
essere utilizzati e/o comunicati a terzi, anche in forma parziale, senza preventiva
autorizzazione. CEADESIGN SRL s.u. si riserva il diritto di apportare modifiche ai
disegni al fine di migliorare il prodotto.
SYSTEMS
CEADESIGN SRL s.u. has the property rights on these drawings, therefore they
cannot be used and/or transferred to third party, even in partial form, without any
prior authorization. Furthermore CEADESIGN SRL s.u. reserves the right to apply
any change to these drawings in order to upgrade the product.
_ REV11
acido clorico e muriatico
HCl
cloric and muriatic acid
acido fluoridrico
HFl
hydrofluoric acid
ipoclorito di sodio
NaClO
chlorine bleach
sapone a PH neutro
PH
7
neutral PH soap
ceadesign.it

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the AQC21 and is the answer not in the manual?

Questions and answers

Related Manuals for CEA AQC21

Summary of Contents for CEA AQC21

  • Page 1 / Each LED control unit operates only one shower head (9 3/8”) AQC21/FREE IDEAS AISI 316/L STAINLESS STEEL Soffione ad incasso con getto a pioggia, LED cromoterapia e ugelli in silicone, completo di centralina di controllo. Da abbinare...
  • Page 2 AQC21 GETTO A PIOGGIA / RAIN JET _ REV11 H (mm) H (mm) AVVERTENZE DI INSTALLAZIONE L’altezza ottimale d’installazione del prodotto si determina in base all’altezza dell’utente. La rappresentazione ha valore puramente indicativo. INSTALLATION WARNINGS (1’ - 3 3/4”) (1’ - 3 3/4”) Each individual product has to be installed and adjusted to suit the user’s height.

  • Page 3: Indice / Index

    AQC21 _ REV11 INDICE / INDEX INSTALLAZIONE CENTRALINA / CONTROL UNIT INSTALLATION AQC21/FREE IDEAS FUNZIONAMENTO LED / AISI 316/L STAINLESS STEEL LED OPERATION Soffione ad incasso con getto a pioggia, LED cromoterapia e ugelli in silicone, completo di centralina di controllo. Da abbinare...

  • Page 4: Control Unit Installation

    AQC21 Configurazione con box doccia Configurazione senza box doccia Configuration with shower box Configuration without shower box _ REV11 INSTALLAZIONE CENTRALINA CONTROL UNIT INSTALLATION AVVERTENZE TECNICHE 1. La centralina deve essere posizionata al di fuori delle zone Z0-Z1-Z2, in conformità con le norme UE sulla sicurezza.
  • Page 5 AQC21 Configurazione con box doccia Configurazione senza box doccia Configuration with shower box Configuration without shower box _ REV11 FUNZIONAMENTO LED LED OPERATION CONFIGURAZIONE 1: interruttore On/Off SETTING 1: On/Off switch AVVERTENZE TECNICHE 1. L’interruttore On/Off deve essere posizionato nella zona Z3, in conformità...

  • Page 6: Led Operation

    AQC21 _ REV11 FUNZIONAMENTO LED SHOWER HEAD LED OPERATION LED CONTROL UNIT CONFIGURAZIONE 2: sistemi di domotica SETTING 2: home automation systems AVVERTENZE TECNICHE 1. La centralina deve essere collegata prima ai LED del soffione e solo successivamente alla rete elettrica.
  • Page 7 AQC21 X = 320 mm (1’ - 19/32”) Y = 320 mm (1’ - 19/32”) _ REV11 INSTALLAZIONE SOFFIONE WATER SUPPLY SHOWER HEAD INSTALLATION DN15 G 1/2" AVVERTENZE TECNICHE Risciacquare bene le tubazioni prima del montaggio. TECHNICAL WARNINGS The pipes have to be rinsed thoroughly before installation.
  • Page 8 AQC21 _ REV11 ceadesign.it...
  • Page 9 AQC21 PULIZIA / CLEANING / SAUBEKEIT / LIMPIEZA / NETTOYAGE _ REV11 Settimanalmente pulire gli ugelli anticalcare Weekly clean the nozzles to remove any lime scale DATI TECNICI GENERALI PER L’IMPIANTO IDRAULICO TECHNICAL INFORMATION FOR THE HIDRAULIC SYSTEM Pressione minima / Minimum pressure...

  • Page 10: Dichiarazione Di Conformità

    AQC21 _ REV11 CARATTERISTICHE TECNICHE PRODOTTO LASER DI CLASSE 2 AVVERTENZE TECNICHE Tensione di alimentazione: 12Vcc ± 3% Le radiazioni luminose di questa classe sono considerate a Assorbimento massimo: 1.3 A - 8.4 A basso rischio, ma potenzialmente pericolose. TECHNICAL WARNINGS...

  • Page 11: Environmental Protection

    AQC21 _ REV11 TECHNICAL CHARACTERISTICS CLASS 2 LASER PRODUCT AVVERTENZE TECNICHE Electrical current: 12Vcc ± 3% Class 2 laser rays are considered to be without risk, but Maximum consumption: 1.3 A - 8.4 A could be potentially dangerous. Normally they do not...
