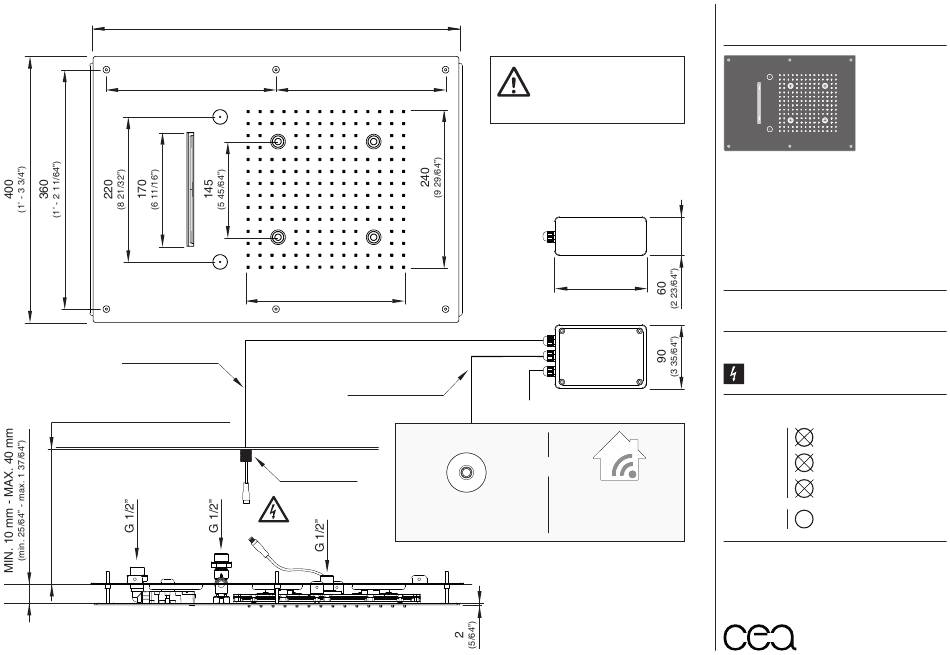

(1' - 9 21/32")
255
(10 3/64")
L. 5000 mm (5 m)
(L. 16' - 4 27/32")
MIN. 160 mm - MAX. 700 mm
(min. 6 19/64" - max. 2' - 3 9/16")
550
255
(10 3/64")
240
(9 29/64")
L. 5000 mm (5 m)
(L. 16' - 4 27/32")
(ART.CODE BOT02)
MIN. Ø20 mm
(MIN. Ø25/32")
PUSH POWER BUTTON
INTERRUTTORE ON/OFF
Una centralina di controllo
gestisce un solo soffione /
Each LED control unit operates
only one shower head
LED CONTROL UNIT
CENTRALINA
INPUT: 100 - 220VAC 50/60HZ
OUTPUT: 12V
130
(5 1/8")
OR
HOME AUTOMATION
SYSTEMS
SISTEMI DI DOMOTICA
AQC06
_ REV11
AQC06/FREE IDEAS
AISI 316/L STAINLESS STEEL
Soffione ad incasso con getto a pioggia, getto nebulizzato, getto
a cascata, LED cromoterapia e ugelli in silicone, completo di
centralina di controllo. Da abbinare ad interruttore On/Off BOT02

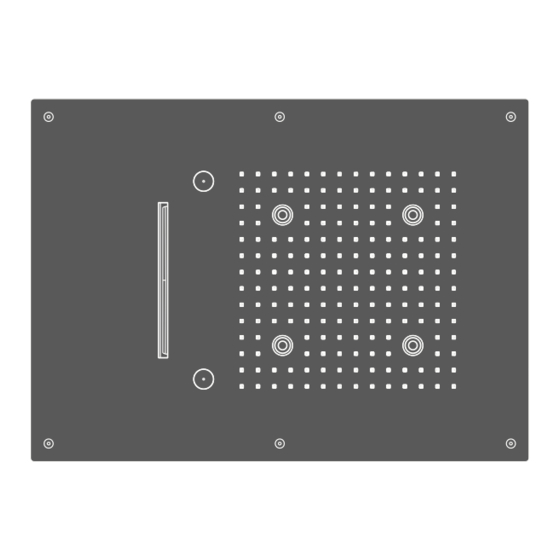

Built-in shower head with rain, mist, waterfall jets, LED
chromotherapy and silicone nozzles. LED control unit included
to combine with push power button BOT02
CEA DESIGN STUDIO
PRODOTTI CORRELATI / RELATED PRODUCTS
BOT02
Prodotto che necessita di collegamento elettrico
Product that needs electrical connection
MANUTENZIONE / MAINTENANCE
acido clorico e muriatico
HCl
cloric and muriatic acid
acido fluoridrico
NON UTILIZZARE
HFl
DO NOT USE
hydrofluoric acid
ipoclorito di sodio
NaClO
chlorine bleach
sapone a PH neutro
UTILIZZARE
PH
TO USE
7
neutral PH soap
Questi disegni sono proprietà di CEADESIGN SRL s.u. pertanto non potranno
essere utilizzati e/o comunicati a terzi, anche in forma parziale, senza preventiva
autorizzazione. CEADESIGN SRL s.u. si riserva il diritto di apportare modifiche ai
disegni al fine di migliorare il prodotto.
CEADESIGN SRL s.u. has the property rights on these drawings, therefore they
cannot be used and/or transferred to third party, even in partial form, without any
prior authorization. Furthermore CEADESIGN SRL s.u. reserves the right to apply
any change to these drawings in order to upgrade the product.
ceadesign.it
Advertisement
Table of Contents
Related Manuals for CEA AQC06
Summary of Contents for CEA AQC06
- Page 1 (10 3/64”) gestisce un solo soffione / Each LED control unit operates only one shower head LED CONTROL UNIT AQC06/FREE IDEAS CENTRALINA AISI 316/L STAINLESS STEEL INPUT: 100 - 220VAC 50/60HZ OUTPUT: 12V Soffione ad incasso con getto a pioggia, getto nebulizzato, getto a cascata, LED cromoterapia e ugelli in silicone, completo di centralina di controllo.
- Page 2 AQC06 GETTO A CASCATA / WATERFALL JET _ REV11 H (mm) H (mm) AVVERTENZE DI INSTALLAZIONE L’altezza ottimale d’installazione del prodotto si determina in base all’altezza dell’utente. La rappresentazione ha valore puramente indicativo. INSTALLATION WARNINGS (1’ - 9 21/32”) (1’ - 3 3/4”) Each individual product has to be installed and adjusted to suit the user’s height.
- Page 3 AQC06 GETTO A PIOGGIA / RAIN JET _ REV11 H (mm) H (mm) AVVERTENZE DI INSTALLAZIONE L’altezza ottimale d’installazione del prodotto si determina in base all’altezza dell’utente. La rappresentazione ha valore puramente indicativo. INSTALLATION WARNINGS (1’ - 9 21/32”) (1’ - 3 3/4”) Each individual product has to be installed and adjusted to suit the user’s height.
-
Page 4: Indice / Index
_ REV11 INDICE / INDEX INDICE / INDEX INSTALLAZIONE CENTRALINA / CONTROL UNIT INSTALLATION AQC06/FREE IDEAS FUNZIONAMENTO LED / AISI 316/L STAINLESS STEEL LED OPERATION Soffione ad incasso con getto a pioggia, getto nebulizzato, getto a cascata, LED cromoterapia e ugelli in silicone. -
Page 5: Control Unit Installation
AQC06 Configurazione con box doccia Configurazione senza box doccia Configuration with shower box Configuration without shower box _ REV11 INSTALLAZIONE CENTRALINA CONTROL UNIT INSTALLATION AVVERTENZE TECNICHE 1. La centralina deve essere posizionata al di fuori delle zone Z0-Z1-Z2, in conformità con le norme UE sulla sicurezza. - Page 6 AQC06 Configurazione con box doccia Configurazione senza box doccia Configuration with shower box Configuration without shower box _ REV11 FUNZIONAMENTO LED LED OPERATION CONFIGURAZIONE 1: interruttore On/Off BOT02 SETTING 1: push power button BOT02 AVVERTENZE TECNICHE 1. L’interruttore On/Off BOT02 deve essere posizionato nella zona Z1, Z2 o Z3, in conformità...
- Page 7 AQC06 _ REV11 A dispositivo acceso, With the device turned on, premere due volte press the push power button l’interruttore On/Off BOT02 tBOT02 wice to go from one Cambio colore per passare da un colore a color to another Color change...
-
Page 8: Led Operation
AQC06 _ REV11 FUNZIONAMENTO LED SHOWER HEAD LED OPERATION LED CONTROL UNIT CONFIGURAZIONE 2: sistemi di domotica SETTING 2: home automation systems HOME AUTOMATION AVVERTENZE TECNICHE SYSTEMS 1. La centralina deve essere collegata prima ai LED del soffione e solo successivamente alla rete elettrica. - Page 9 AQC06 X = 510 mm (1’ - 8 5/64”) Y = 310 mm (1’ - 13/64”) _ REV11 INSTALLAZIONE SOFFIONE WATER SUPPLY SHOWER HEAD INSTALLATION DN15 G1/2" AVVERTENZE TECNICHE Risciacquare bene le tubazioni prima del montaggio. TECHNICAL WARNINGS The pipes have to be rinsed thoroughly before installation.
- Page 10 AQC06 _ REV11 Ø6 (x4) ceadesign.it...
- Page 11 AQC06 _ REV11 ceadesign.it...
- Page 12 AQC06 PULIZIA / CLEANING / SAUBEKEIT / LIMPIEZA / NETTOYAGE _ REV11 Settimanalmente pulire gli ugelli anticalcare Weekly clean the nozzles to remove any lime scale DATI TECNICI GENERALI PER L’IMPIANTO IDRAULICO TECHNICAL INFORMATION FOR THE HIDRAULIC SYSTEM Pressione minima / Minimum pressure...
-
Page 13: Dichiarazione Di Conformità
AQC06 _ REV11 CARATTERISTICHE TECNICHE PRODOTTO LASER DI CLASSE 2 AVVERTENZE TECNICHE Tensione di alimentazione: 12Vcc ± 3% Le radiazioni luminose di questa classe sono considerate a Assorbimento massimo: 1.3 A - 8.4 A basso rischio, ma potenzialmente pericolose. TECHNICAL WARNINGS... -
Page 14: Environmental Protection
AQC06 _ REV11 TECHNICAL CHARACTERISTICS CLASS 2 LASER PRODUCT AVVERTENZE TECNICHE Electrical current: 12Vcc ± 3% Class 2 laser rays are considered to be without risk, but Maximum consumption: 1.3 A - 8.4 A could be potentially dangerous. Normally they do not...
