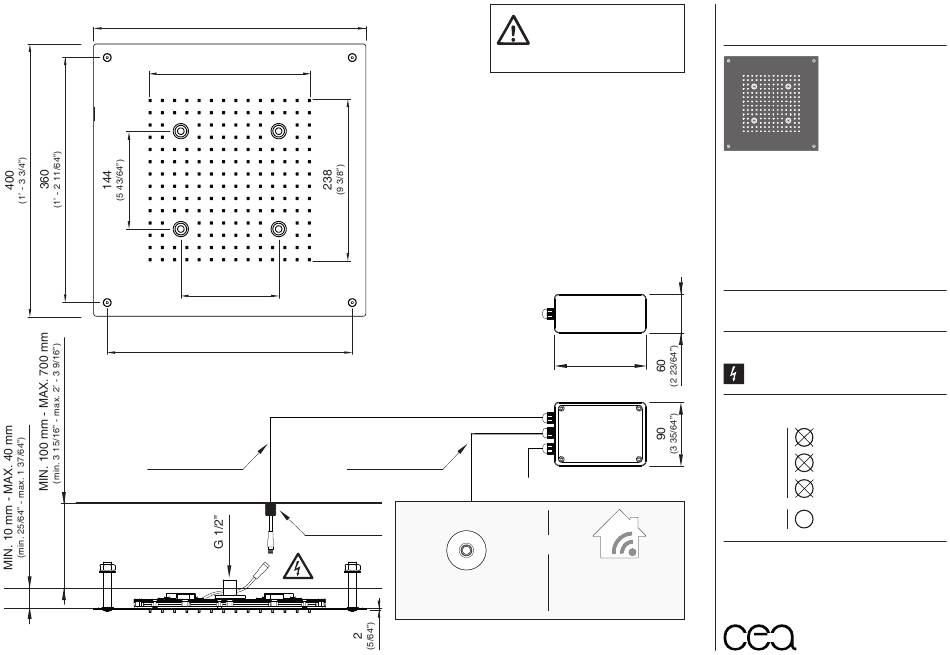

400
(1' - 3 3/4")
238
(9 3/8")
144
(5 43/64")
360
(1' - 2 11/64")
L. 5000 mm (5 m)
(L. 16' - 4 27/32")
MIN. Ø20 mm
(MIN. Ø25/32")
INPUT: 100 - 220VAC 50/60HZ
L. 5000 mm (5 m)
(L. 16' - 4 27/32")
(ART.CODE BOT02)
PUSH POWER BUTTON
INTERRUTTORE ON/OFF
Una centralina di controllo
gestisce un solo soffione /
Each LED control unit operates
only one shower head
LED CONTROL UNIT
CENTRALINA
OUTPUT: 12V
130
(5 1/8")
OR
HOME AUTOMATION
SYSTEMS
SISTEMI DI DOMOTICA
AQC02
_ REV11
AQC02/FREE IDEAS
AISI 316/L STAINLESS STEEL
Soffione ad incasso con getto a pioggia, LED luce bianca e ugelli
in silicone, completo di centralina di controllo. Da abbinare ad
interruttore On/Off BOT02
Built-in shower head with rain jet, LED white light and silicone
nozzles. LED control unit included to combine with push power
button BOT02
CEA DESIGN STUDIO
PRODOTTI CORRELATI / RELATED PRODUCTS
BOT02
Prodotto che necessita di collegamento elettrico
Product that needs electrical connection
MANUTENZIONE / MAINTENANCE
acido clorico e muriatico
HCl
cloric and muriatic acid
acido fluoridrico
NON UTILIZZARE
HFl
DO NOT USE
hydrofluoric acid
ipoclorito di sodio
NaClO
chlorine bleach
sapone a PH neutro
UTILIZZARE
PH
TO USE
7
neutral PH soap
Questi disegni sono proprietà di CEADESIGN SRL s.u. pertanto non potranno
essere utilizzati e/o comunicati a terzi, anche in forma parziale, senza preventiva
autorizzazione. CEADESIGN SRL s.u. si riserva il diritto di apportare modifiche ai
disegni al fine di migliorare il prodotto.
CEADESIGN SRL s.u. has the property rights on these drawings, therefore they
cannot be used and/or transferred to third party, even in partial form, without any
prior authorization. Furthermore CEADESIGN SRL s.u. reserves the right to apply
any change to these drawings in order to upgrade the product.
ceadesign.it
Advertisement
Table of Contents
Related Manuals for CEA AQC02
Summary of Contents for CEA AQC02
- Page 1 / Each LED control unit operates only one shower head (9 3/8”) AQC02/FREE IDEAS AISI 316/L STAINLESS STEEL Soffione ad incasso con getto a pioggia, LED luce bianca e ugelli in silicone, completo di centralina di controllo. Da abbinare ad...
- Page 2 AQC02 GETTO A PIOGGIA / RAIN JET _ REV11 H (mm) H (mm) AVVERTENZE DI INSTALLAZIONE L’altezza ottimale d’installazione del prodotto si determina in base all’altezza dell’utente. La rappresentazione ha valore puramente indicativo. INSTALLATION WARNINGS (1’ - 3 3/4”) (1’ - 3 3/4”) Each individual product has to be installed and adjusted to suit the user’s height.
-
Page 3: Indice / Index
AQC02 _ REV11 INDICE / INDEX INSTALLAZIONE CENTRALINA / CONTROL UNIT INSTALLATION AQC02/FREE IDEAS FUNZIONAMENTO LED / AISI 316/L STAINLESS STEEL LED OPERATION Soffione ad incasso con getto a pioggia, LED luce bianca e ugelli in silicone, completo di centralina di controllo. Da abbinare ad... -
Page 4: Control Unit Installation
AQC02 Configurazione con box doccia Configurazione senza box doccia Configuration with shower box Configuration without shower box _ REV11 INSTALLAZIONE CENTRALINA CONTROL UNIT INSTALLATION AVVERTENZE TECNICHE 1. La centralina deve essere posizionata al di fuori delle zone Z0-Z1-Z2, in conformità con le norme UE sulla sicurezza. - Page 5 AQC02 Configurazione con box doccia Configurazione senza box doccia Configuration with shower box Configuration without shower box _ REV11 FUNZIONAMENTO LED LED OPERATION CONFIGURAZIONE 1: interruttore On/Off BOT02 SETTING 1: push power button BOT02 AVVERTENZE TECNICHE 1. L’interruttore On/Off BOT02 deve essere posizionato nella zona Z1, Z2 o Z3, in conformità...
- Page 6 AQC02 _ REV11 A dispositivo acceso, With the device turned on, A dispositivo spento, With the device turned off, Spegnimento Accensione premere una volta press the push power button premere una volta press the push power button l’interruttore On/Off BOT02 BOT02 once l’interruttore On/Off BOT02...
-
Page 7: Led Operation
AQC02 _ REV11 FUNZIONAMENTO LED SHOWER HEAD LED OPERATION LED CONTROL UNIT CONFIGURAZIONE 2: sistemi di domotica SETTING 2: home automation systems HOME AUTOMATION AVVERTENZE TECNICHE SYSTEMS 1. La centralina deve essere collegata prima ai LED del soffione e solo successivamente alla rete elettrica. - Page 8 AQC02 X = 320 mm (1’ - 19/32”) Y = 320 mm (1’ - 19/32”) _ REV11 INSTALLAZIONE SOFFIONE WATER SUPPLY SHOWER HEAD INSTALLATION DN15 G 1/2" AVVERTENZE TECNICHE Risciacquare bene le tubazioni prima del montaggio. TECHNICAL WARNINGS The pipes have to be rinsed thoroughly before installation.
- Page 9 AQC02 _ REV11 ceadesign.it...
- Page 10 AQC02 PULIZIA / CLEANING / SAUBEKEIT / LIMPIEZA / NETTOYAGE _ REV11 Settimanalmente pulire gli ugelli anticalcare Weekly clean the nozzles to remove any lime scale DATI TECNICI GENERALI PER L’IMPIANTO IDRAULICO TECHNICAL INFORMATION FOR THE HIDRAULIC SYSTEM Pressione minima / Minimum pressure...
-
Page 11: Dichiarazione Di Conformità
AQC02 _ REV11 CARATTERISTICHE TECNICHE PRODOTTO LASER DI CLASSE 2 AVVERTENZE TECNICHE Tensione di alimentazione: 12Vcc ± 3% Le radiazioni luminose di questa classe sono considerate a Assorbimento massimo: 1.3 A - 8.4 A basso rischio, ma potenzialmente pericolose. TECHNICAL WARNINGS... -
Page 12: Environmental Protection
AQC02 _ REV11 TECHNICAL CHARACTERISTICS CLASS 2 LASER PRODUCT AVVERTENZE TECNICHE Electrical current: 12Vcc ± 3% Class 2 laser rays are considered to be without risk, but Maximum consumption: 1.3 A - 8.4 A could be potentially dangerous. Normally they do not...
