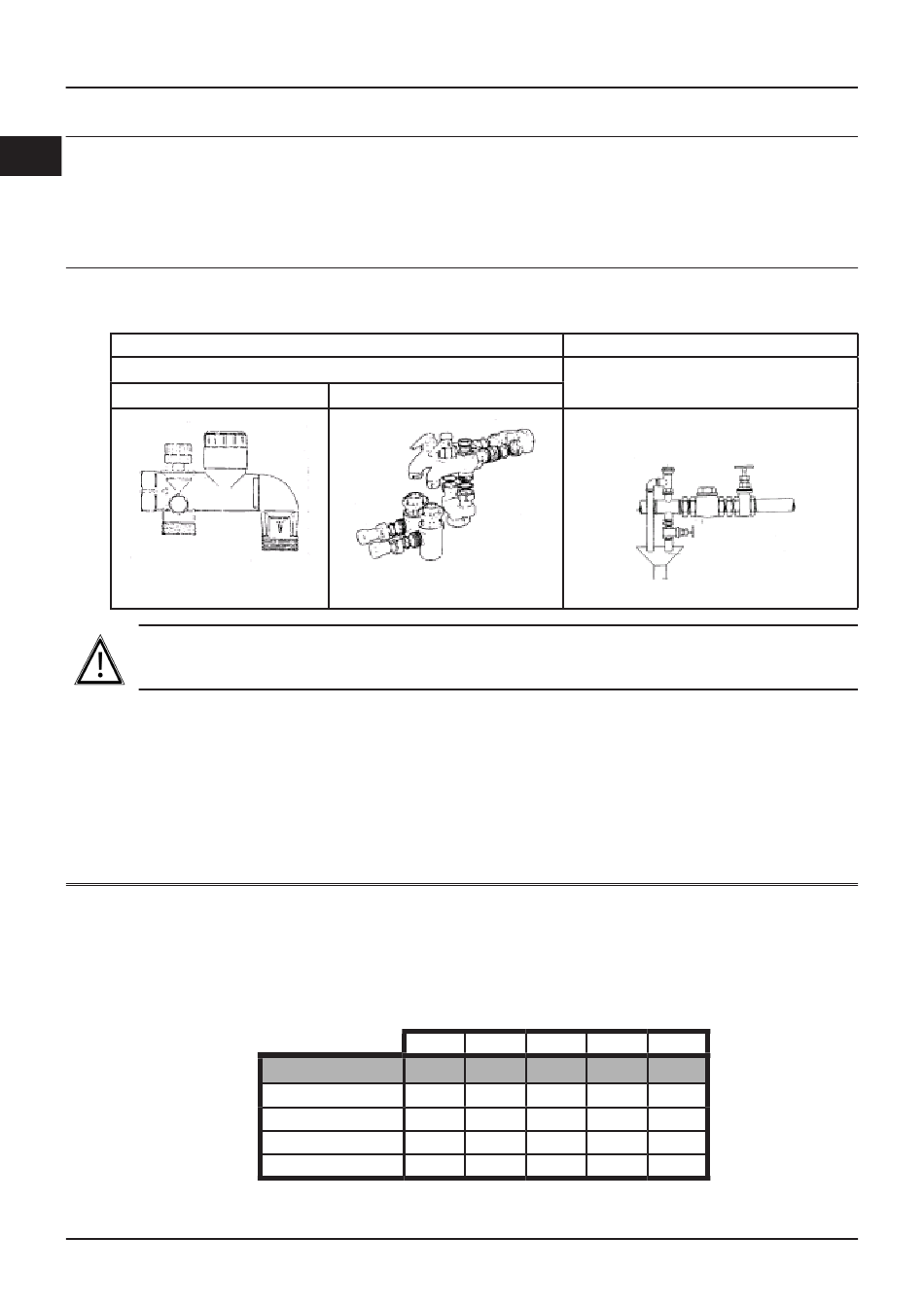

5.3. Installation des sécurités hydrauliques
5.3.1. Groupes de sécurité :
FR
Les groupes de sécurité sont toujours installés sur l'entrée d'eau froide du réservoir. Lors
du montage, respecter le sens d'écoulement indiqué par les flèches sur le corps du ou des
groupes de sécurité.
5.3.2. Soupapes de sécurité :
Les soupapes de sécurité sont installées sur l'entrée du réservoir par l'intermédiaire d'un Té
(voir schémas ci-dessous).
1 seul groupe G 1"
Ne jamais monter de vanne ni de clapet anti-retour entre la soupape ou le groupe de
sécurité et le ballon.
Sur l'entrée d'eau froide des ballons équipés de soupapes, il sera nécessaire de prévoir un
clapet anti-retour précédé d'une vanne. Pour éviter l'entartrage de ces organes, manœuvrer
au moins une fois par mois le groupe de sécurité en plaçant ses manettes dans diverses
positions.
6. ÉLÉMENTS ÉLECTRIQUES
Ces temps de chauffe estimés sont donnés pour un stockage à 60 °C et eau froide à 10 °C.
Sur CORSI option Blindé
Il est possible de rajouter des résistances blindées de 4,5 à 20 kW selon les associations
recommandées suivantes.
Le câblage en tri 230 / 400 V est possible. Voir le document fourni avec la résistance.
Page 8 / 36
GROUPE DE SÉCURITÉ
Sur entrée eau froide exclusivement
Kit 1" ¼ de 2 groupes G 1"
Volume chauffé
4,5 kW
10 kW
15 kW
20 kW
Soupape / Clapet anti-retour / Vanne
300 L 500 L 750 L
192 358 555
2h30
2h00 3h15
CORSI
SOUPAPE DE SÉCURITÉ
Sur entrée réservoir
Diamètre soupape ≥
diamètre raccords ballon
1000 L 1500 L
798 1100
4h45
3h00 4h15
3h15
U0594063-D
